Лексус 300. Снятие и установка компонентов системы ACIS



Лексус 300. Снятие и установка компонентов системы ACIS

Снятие и установка компонентов системы ACIS

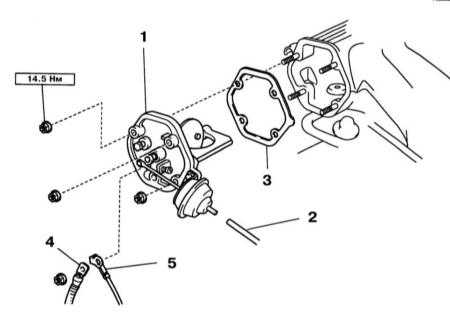

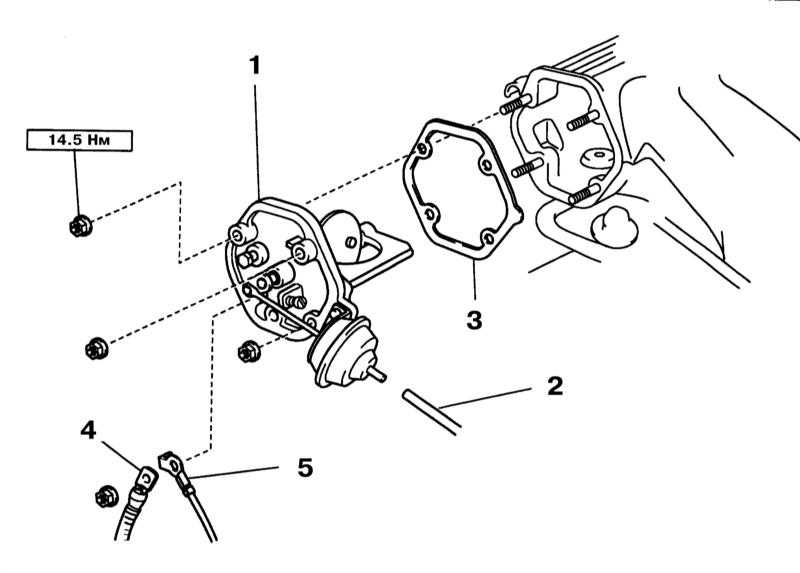

Компоненты системы ACIS

6.1.10 Снятие и установка компонентов системы ACIS Лексус RX300

1 — Клапан ACIS
2 — Вакуумный шланг активатора ACIS
3 — Прокладка

4 — Кабель массы
5 — Шина заземления


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините вакуумный шланг от активатора и разъёдините разъём DLC №1.
  2. Отдайте 4 гайки и снимите разъём DLC №1 с его кронштейна. Отсоедините кабель массы и шину заземления от клапана ACIS.
  3. Подденьте клапан ACIS отвёрткой и снимите его с воздухораспределителя вместе с прокладкой.
6.1.10 Снятие и установка компонентов системы ACIS Лексус RX300

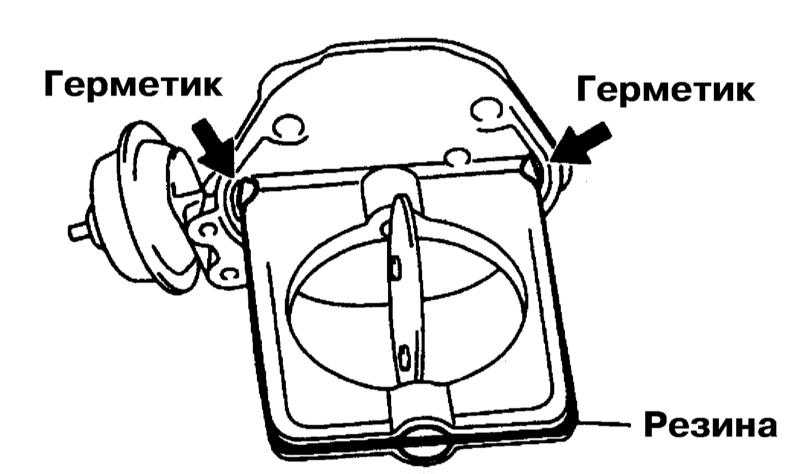

  1. При установке смажьте резиновые части двигательным маслом и нанесите прокладочный материал (№ 08826-0008 по каталогу Toyota/Lexus) на указанные участки клапана. Используйте новую прокладку. Затяните гайки с усилием 14.5 Нм.
