Снятие, установка и регулировка корпуса дросселя и датчика TPS
Снятие и установка

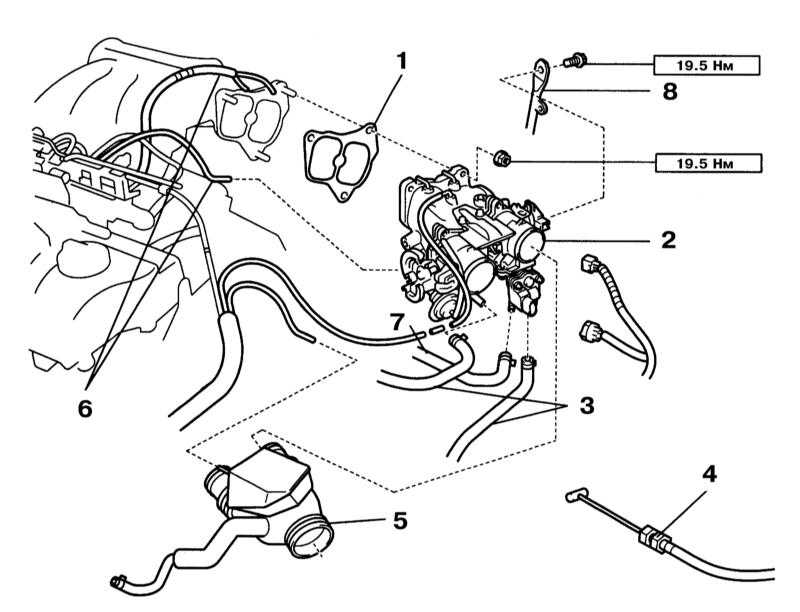

Компоненты установки корпуса дросселя

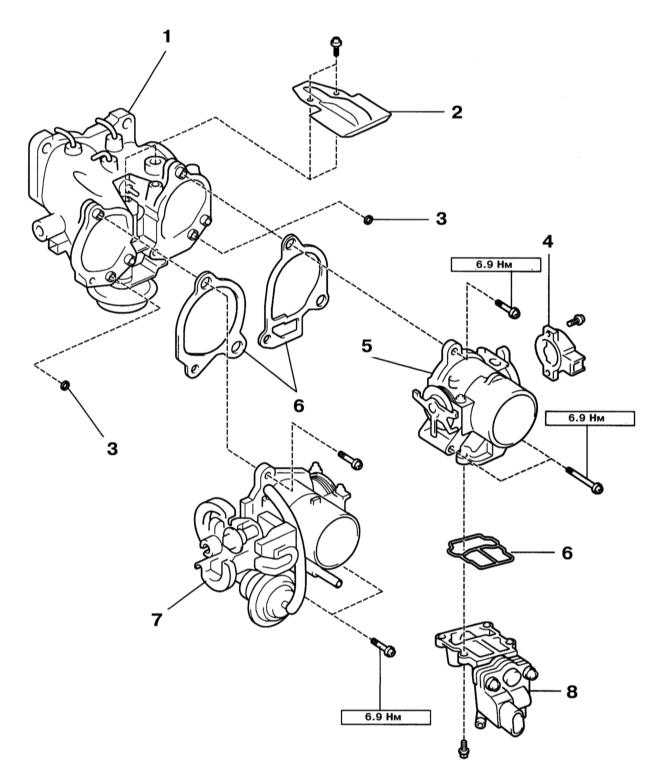

Компоненты сборки корпуса дросселя
|
|
- Опорожните систему охлаждения двигателя (см. Раздел Замена охлаждающей жидкости (ОЖ)).
- Отсоедините трос привода дроссельной заслонки и снимите шланг воздухоочистителя (см.
Раздел Снятие и установка воздухоочистителя).
- Разъёдините разъёмы электропроводки датчика TPS и лапана IAC.
- Отсоедините от корпуса дросселя перепускные шланги системы охлаждения двигателя, шланг подмешивания воздуха, два шланга подачи топливных испарений и вакуумный шланг.
- Отдайте 3 гайки и снимите корпус дросселя вместе с прокладкой.
- При установке используйте новую прокладку между корпусом дросселя и воздухораспределителем. Затягивайте крепёж с требуемыми усилиями.
- При установке датчика TPS сначала приложите его к корпусу дросселя, повернув на угол 30÷60 град. по часовой стрелке, а затем закрепите датчик, повернув его против часовой стрелке.
|
|
Регулировка
|
|
- Отдавая контргайку и регулировочный винт на стороне открывания, выставьте зазор между головкой винта и рычагом дросселя на стороне №1 (см.
иллюстрации).
- Постепенно затягивая винт, приведите его в положение, в котором он начинает касаться рычага.
|
|
Не перетягивайте винт. Затем выверните винт
на четверть оборота. И зафиксируйте его в этом положении контргайкой.
|
- Повторите описанную регулировку для винта на стороне открывания.
|
|
Регулировочный винт от положения касаний с рычагом следует затягивать на
1/2÷3/4 оборота.
|
- В заключение проверьте корпус дросселя (см.
Раздел Проверки системы впрыска).
|
|
