Киа Спектра. Стартер

Стартер автомобиля представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с электромагнитным двухобмоточным тяговым реле.

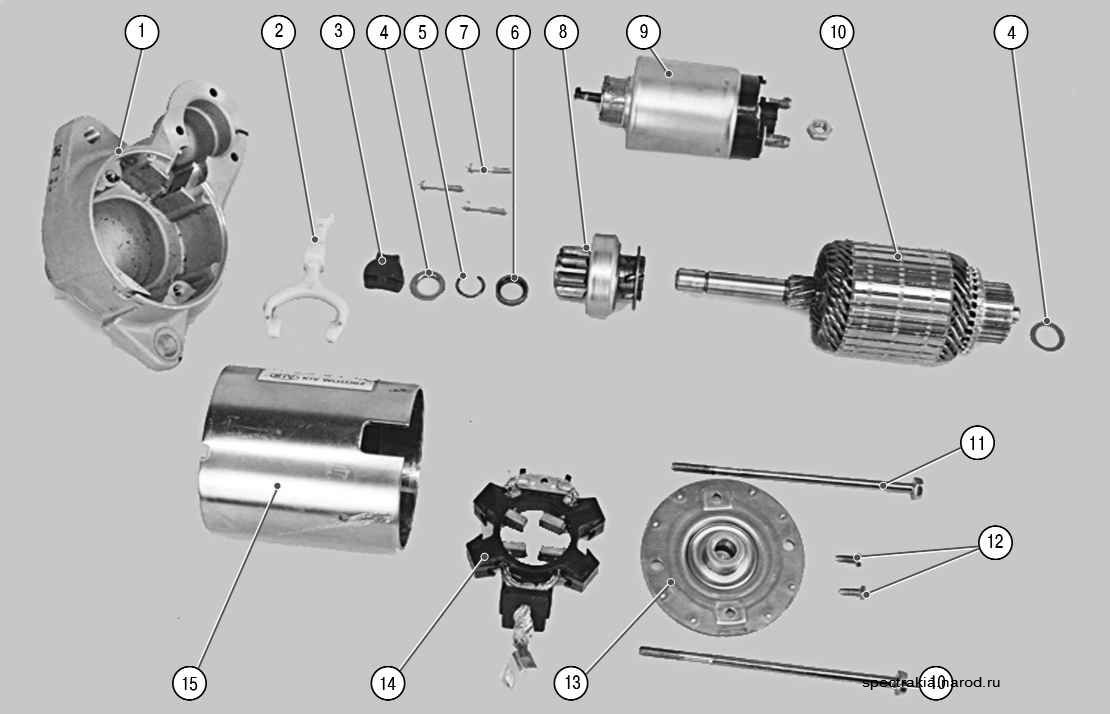

рисунок 10.4. Детали стартера: 1 – крышка со стороны привода; 2 – рычаг привода; 3 – демпфер рычага привода; 4 – упорные шайбы; 5 – стопорное кольцо муфты привода; 6 – упорное кольцо муфты привода; 7 – болты крепления тягового реле; 8 – муфта привода; 9 – тяговое реле; 10 – ротор; 11 – стяжные болты; 12 – болты крепления щеткодержателя к крышке; 13 – крышка со стороны коллектора; 14 – щеткодержатель; 15 – статор

Крышки 1, 13 (рисунок 10.4) и корпус статора 15 стянуты двумя болтами 11. В корпусе статора закреплены постоянные магниты. Вращение от ротора 10 электродвигателя передается шестерне привода через муфту 8 привода.

На крышке 1 со стороны привода болтами 7 закреплено тяговое реле 9, якорь которого через рычаг 2 перемещает муфту привода.

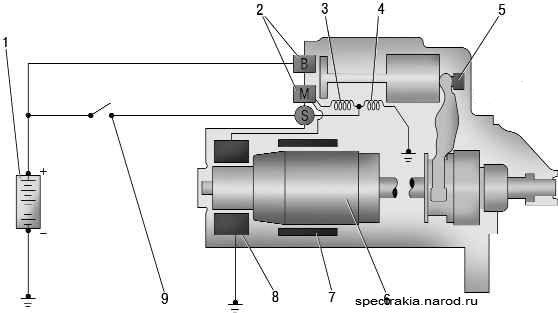

рисунок 10.5. Схема соединений стартера: 1 – аккумуляторная батарея; 2 – контакты тягового реле; 3 – втягивающая обмотка тягового реле; 4 – удерживающая обмотка тягового реле; 5 – якорь тягового реле стартера; 6 – ротор; 7 – полюс стартера; 8 – щетка; 9 – выключатель (замок) зажигания

При повороте ключа в выключателе (замке) зажигания 9 (рисунок 10.5) в положение "START" напряжение от аккумуляторной батареи 1 подается на втягивающую 3 и удерживающую 4 обмотки тягового реле, якорь 5 которого перемещает рычаг 2 (смотрите рисунок 10.4) привода, и шестерня муфты привода стартера входит в зацепление с зубчатым ободом маховика двигателя. Одновременно якорь тягового реле замыкает силовые контакты 2 (смотрите рисунок 10.5), в этот момент втягивающая обмотка выключается и на электродвигатель стартера подается напряжение от аккумуляторной батареи. Якорь стартера через муфту свободного хода проворачивает коленчатый вал двигателя. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, муфта свободного хода разблокируется и пробуксовывает, тем самым предохраняя стартер от высокой частоты вращения и повреждений.

Рекомендации
Чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации:
– при пуске двигателя включайте стартер не более чем на 10–15 с и повторно – через 20–30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания;
– после пуска двигателя немедленно выключите стартер, так как длительное вращение шестерни привода маховиком может привести к повреждению муфты свободного хода стартера;
– не допускается передвигать автомобиль с помощью стартера. Это вызывает его значительную перегрузку и повреждение.
