Киа Спектра. Задняя подвеска

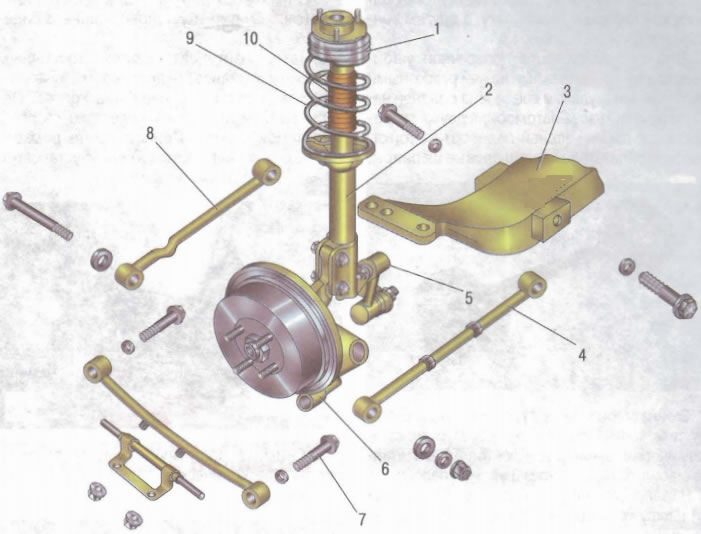

рисунок 7.4. Задняя подвеска: 1 – верхняя опора стойки; 2 – корпус телескопической стойки; 3 – поперечина задней подвески; 4, 8 – поперечные рычаги задней подвески; 5 – стойка стабилизатора; 6 – кулак; 7 – продольный рычаг; 9 – пружина телескопической стойки; 10 – защитный чехол

Задняя подвеска (рисунок 7.4) независимая, многорычажная (по два поперечных и по одному продольному рычагу с каждой стороны), с телескопическими амортизаторными стойками и стабилизатором поперечной устойчивости.

Направляющими элементами задней подвески являются продольный рычаг 7, поперечные рычаги 4 и 8. Такая система рычагов в сочетании с упругими резинометаллическими шарнирами обеспечивает подвеске свойство "пассивного подруливания": при прохождении поворотов задние колеса поворачиваются на небольшой угол в сторону поворота, что обеспечивает лучшую устойчивость и управляемость автомобиля.

Телескопическая амортизаторная стойка совмещает функции гасящего колебания и упругого элементов задней подвески. Амортизаторная стойка в нижней своей части соединена с кулаком 6, а в верхней части прикреплена к кузову.

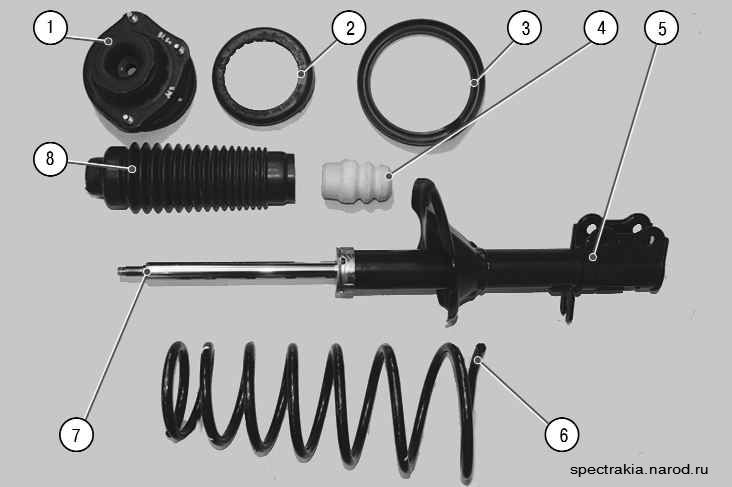

рисунок 7.5. Телескопическая амортизаторная стойка задней подвески: 1 – верхняя опора стойки; 2, 3 – резиновые прокладки; 4 – буфер хода сжатия; 5 – корпус телескопической стойки; 6 – пружина; 7 – шток амортизатора; 8 – защитный кожух

На телескопической стойке установлены витая коническая пружина 6 (рисунок 7.5), буфер 4 хода сжатия и верхняя опора 1 стойки в сборе с подшипником.

Поперечные рычаги 4 и 8 (смотрите рисунок 7.4) прикреплены через сайлентблоки к проушине кулака, а другими концами – к поперечине задней подвески.

Продольный рычаг 7 через сайлентблок одним концом крепится к кулаку, а другим концом – к кронштейну кузова.

Штанга стабилизатора поперечной устойчивости с установленными на ней разрезными резиновыми втулками соединена с задней частью панели кузова автомобиля двумя скобами, а с кулаками задней подвески – стойками 5 стабилизатора через шаровые шарниры.

Стойка стабилизатора крепится к кронштейну телескопической стойки через резинометаллический шарнир (сайлентблок), а к штанге стабилизатора – через шаровой палец.

На запрессованную в кулак задней подвески цапфу установлена ступица, выполненная за одно целое с двухрядным радиально-упорным подшипником закрытого типа.

Проверка технического состояния задней подвески на автомобиле описана в подразделе "Проверка технического состояния деталей задней подвески на автомобиле").
