Киа Карнивал. Электросхемы - часть 4





Схема 7.









Схема 8.

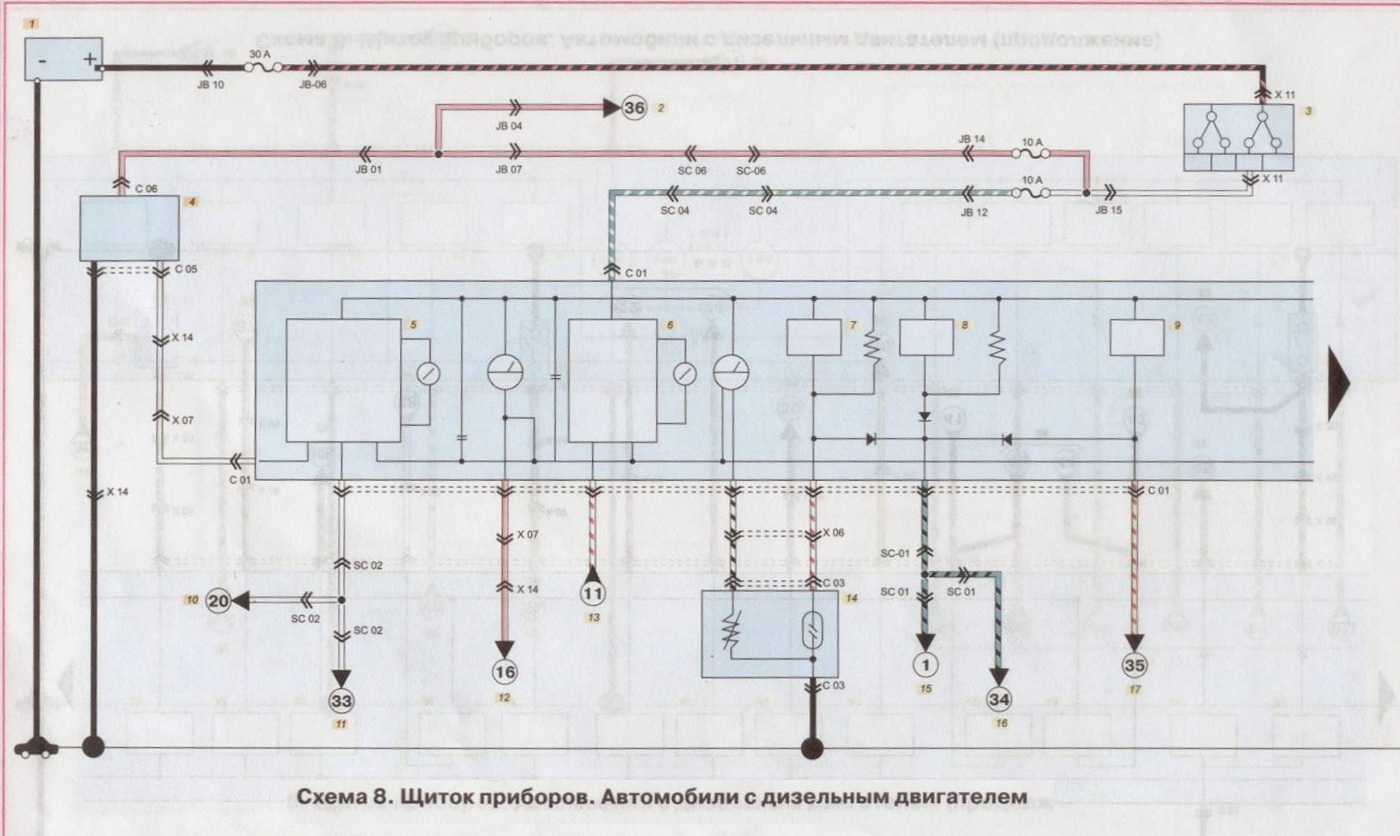

Схема 8. Щиток приборов. Автомобили с дизельным двигателем (продолжение)













Схема 8. Щиток приборов. Автомобили с дизельным двигателем (продолжение)
