Киа Карнивал. Электросхемы - часть 3

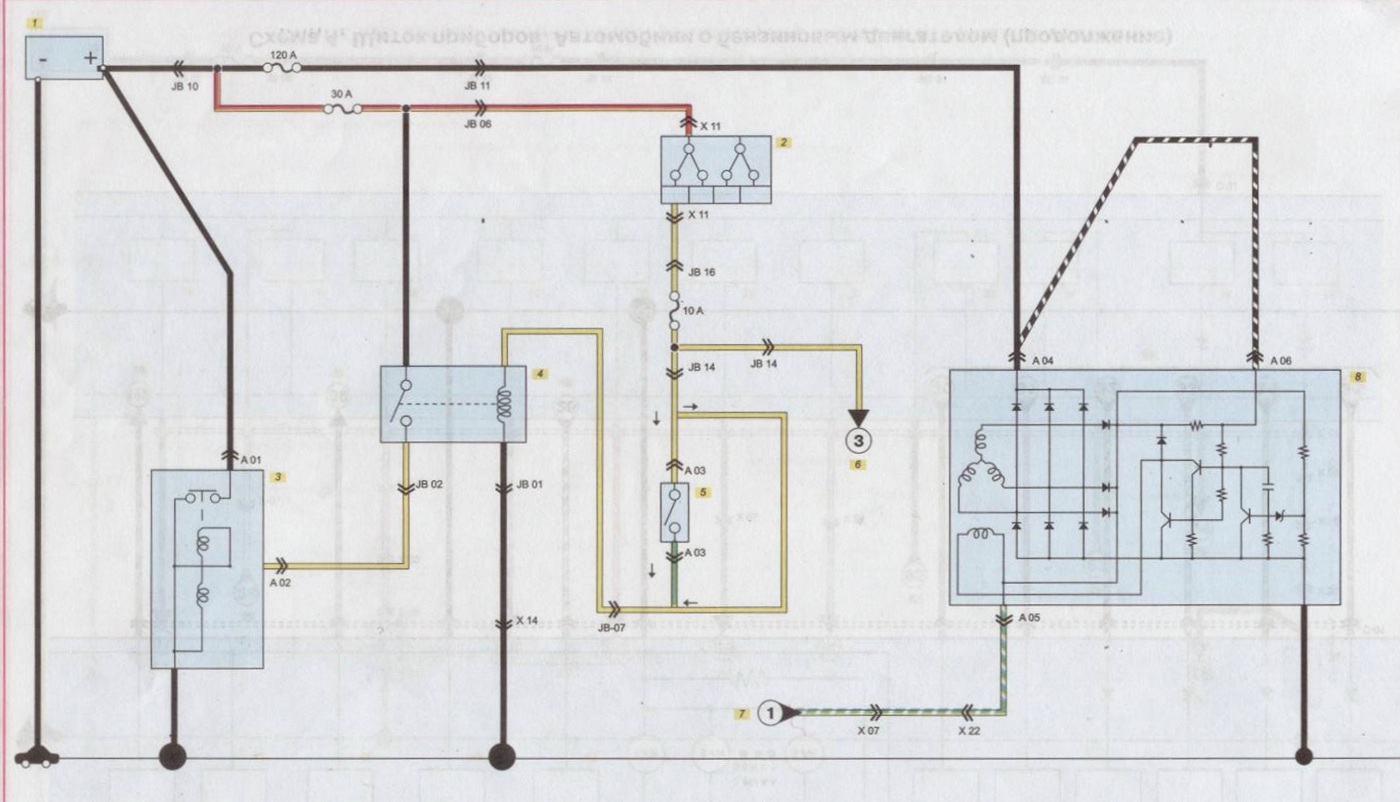

Схема 5. Система запуска двигателя и зарядки аккумулятора. Автомобили с дизельным двигателем

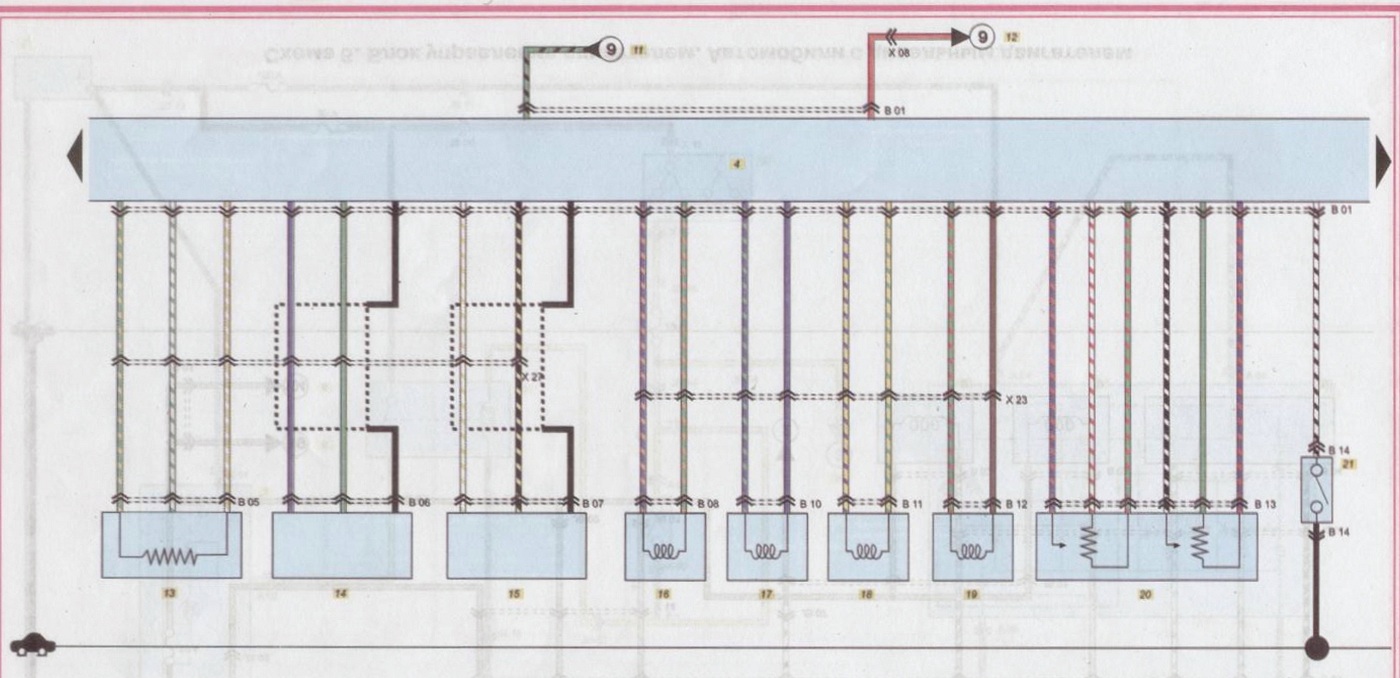

Схема 6. Блок управления двигателем. Автомобили с дизельным двигателем

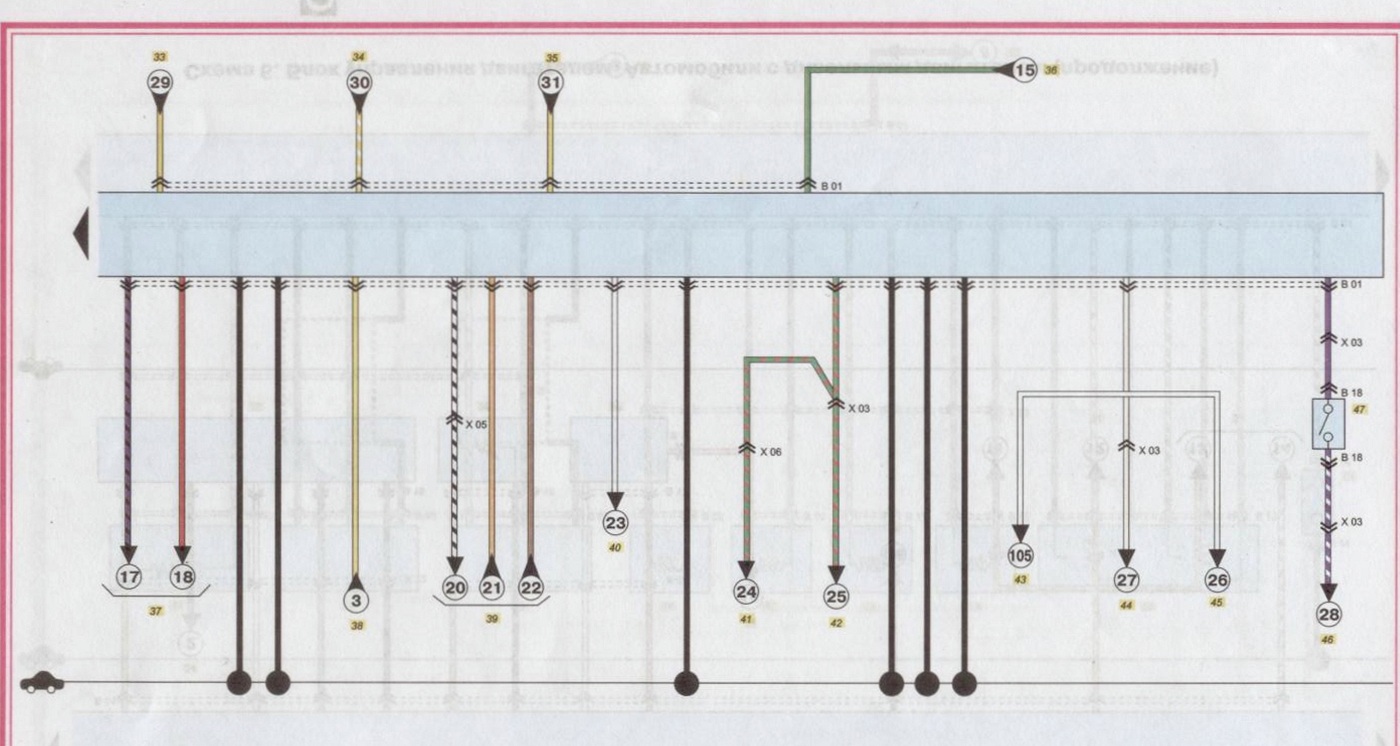

Схема 6. Блок управления двигателем. Автомобили с дизельным двигателем (продолжение)

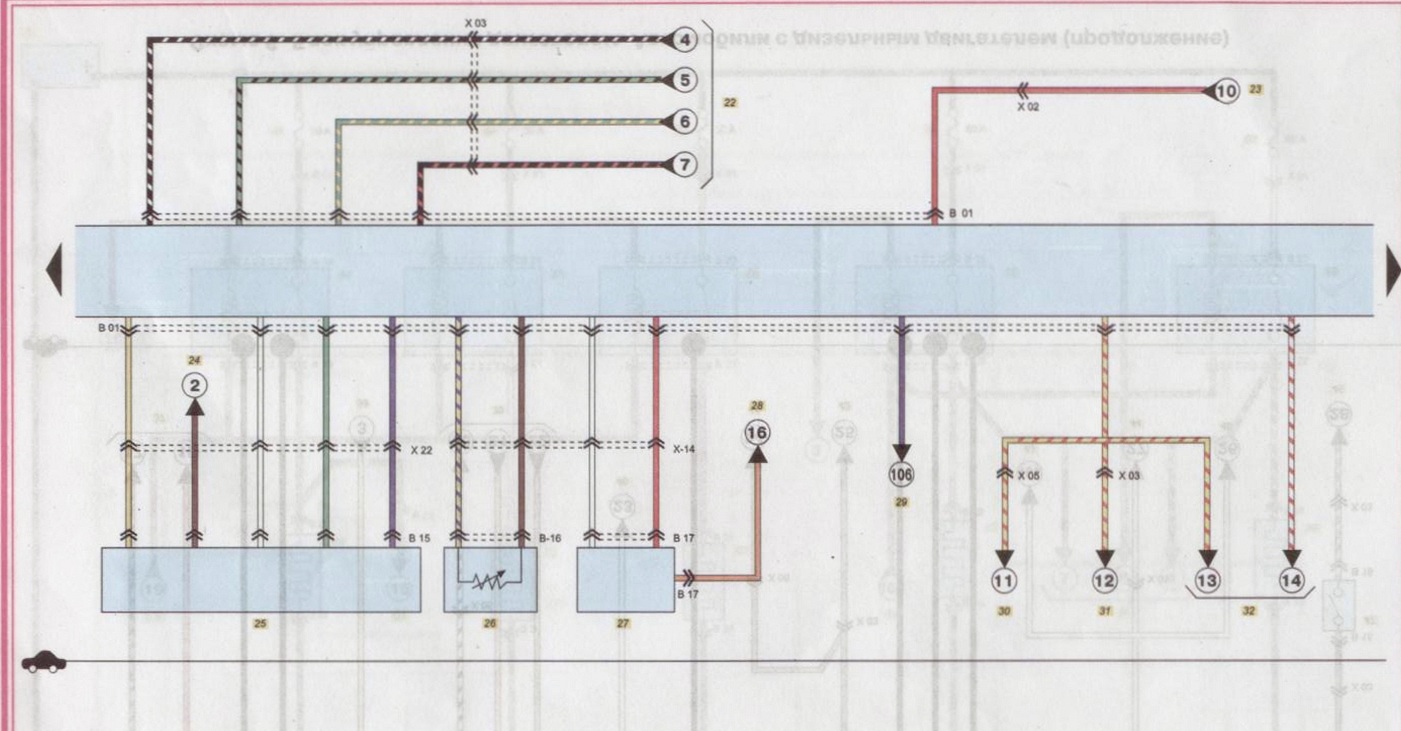

Схема 6. Блок управления двигателем. Автомобили с дизельным двигателем (продолжение)















Схема 6. Блок управления двигателем. Автомобили с дизельным двигателем (продолжение)
