Киа Карнивал. Компоненты кузова и салона. Органы управления. Запирание и открытие двери из салона

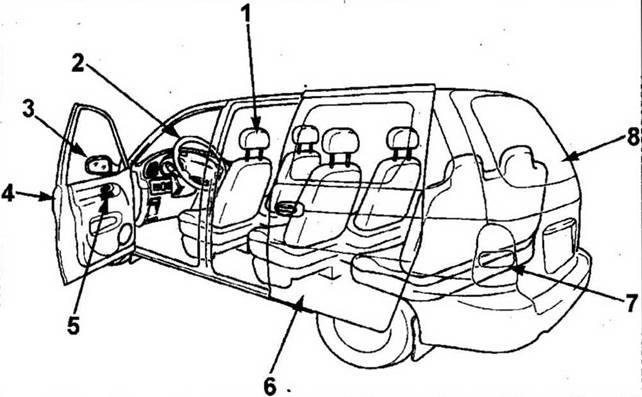

Компоненты кузова и салона

1          — сиденье

2          — рулевое колесо

3          — наружное зеркало заднего вида

4          — дверь

5 — блок выключателей стеклоподъемников

6          — боковая сдвигаемая дверь

7          — задняя блок-фара

8 — задняя откидная дверь

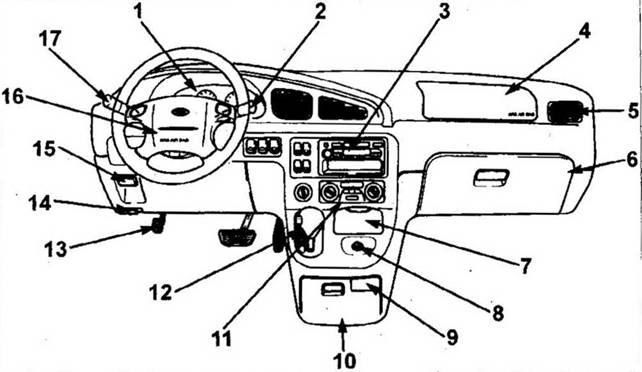

Органы управления

1 — шток приборов

2 — полрулевой выключатель очистителя и омывателя стекла

3 — радиоприемник

4 — подушка безопасности переднего пассажира

5 — боковой дефлектор

6 — вещевой ящик

7 — пепельница

8 — прикуриватель

9 — держатель для чашек

10 — карман на задней части центральной консоли

11  — выключатели отопителя/кондиционера

12 — рычаг переключения передач

13- стояночный тормоз

14 — ручке открытия капота

15 — ручка стояночного тормоза

16 — подушка безопасности водителя

17- подрулевой выключатель указателя поворота и света фар

Ключи

В комплект ключей входит бирка с кодом ключей. Этот код необходим при изготовлении

дубликата ключа. Рекомендуется код ключа записать и хранить вне доступа посторонних лиц.

Замки дверей

Автомобиль оборудован центральным завком.

Замки дверей можно открыть или заблокировать ключом, вставив его в замок водительской двери. Для того, чтобы открыть дверь, ключ в замке следует повернуть влево. Поворотом ключа вправо выполняется запирание дверей.

Незапертую дверь можно открыть, потянув за наружную ручку.

Для того, чтобы замки дверей заблокировать с пульта дистанционного управления, следует, находясь на удалении не более 5 метров, нажать на кнопку Lock на пульту. В этом случае происходит запирание замков всех четырех дверей и откидной двери багажника. Выполнение операции подтверждается звуковым сигналом. Для разблокировки замков с пульта нужно нажать на кнопку Unlock. Выполнение операции подтверждается загоранием плафонов освещения салона на 10 секунд.

Внимание! Пульт дистанционного управления не работает, если

— в замке зажигания находится ключ;

— расстояние до автомобиля превышает 5 метров;

— в пульте находятся элементы питания со слабым зарядом:

— в зоне действия пульта дистанционного управления находятся другие автомобили.

Запирание дверей можно выполнить без ключа. Для этого перед закрытием двери нужно нажать клавишу блокировки на внутренней стороне двери и захлопнуть дверь.

Запирание и открытие двери из салона

Для запирания передней двери из салона следует нажать на левую часть клавиши блокировки, а для разблокировки — на правую. Чтобы открыть переднюю дверь, следует потянуть внутреннюю ручку двери на себя.

Запирание и разблокировка боковой сдвигаемой двери выполняются идентично, однако в этом случае клавишу следует, соответственно, утопить или подать вверх. Для открытия сдвигаемой двери ее внутреннюю ручку и саму дверь нужно сместить в сторону багажника.

Внимание! Сдвижную дверь на левой стороне невозможно открыть, если открыт люк заправочной горловины топливного бака.

Если водитель блокирует свою дверь, то автоматически запираются все двери.

Автомобиль оборудуется пpотивоугонной системой (иммобилайзером), состоящей из считывающего устройства в замке зажигания и блока управления. При установке ключа в замок зажигания и его переводе в положение ON считывающее устройство передает сигнал с кодом ключа на блок управления иммобилайзером. Иммобилайзер разрешает запуск двигателя только в случае соответствия кода ключа коду, который заложен в память блока управления системой.
