18.20. Ремонт генератора
Разборка
Предупреждение
мягкие защитные накладки, для исключения повреждения деталей генератора.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

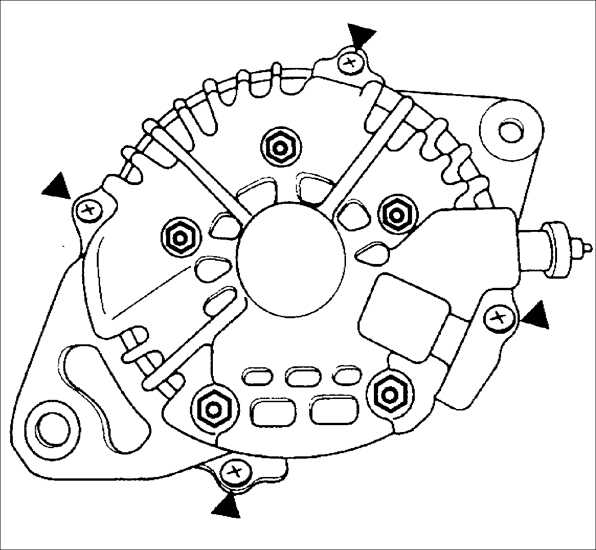

1. Закрепите генератор в тисках
и выверните четыре винта крепления задней крышки генератора. |
 |

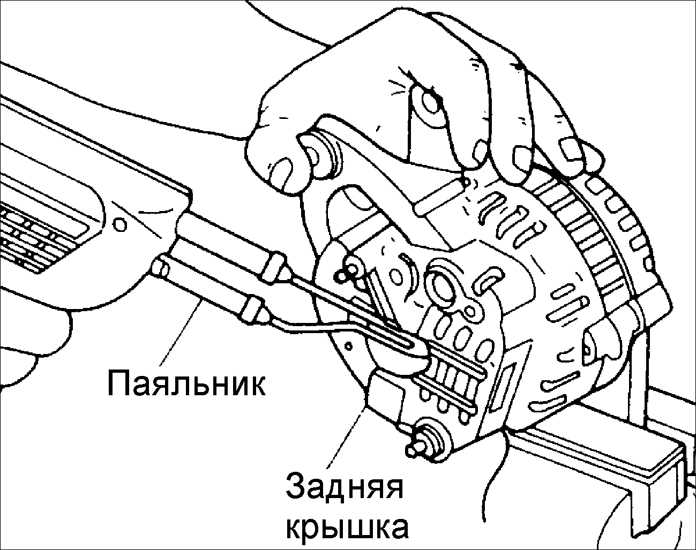

2. Пальником, мощностью 200 Вт
нагрейте заднюю крышку и снимите ее с генератора. |
Предупреждение
крышка не нагрета, ее очень трудно снять в связи с очень плотной
посадкой.
|
 |

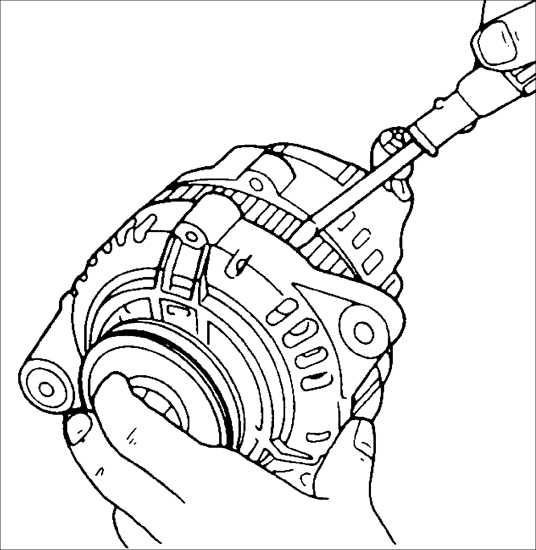

3. Отверткой с плоским лезвием
снимите переднюю крышку генератора вместе с ротором. |

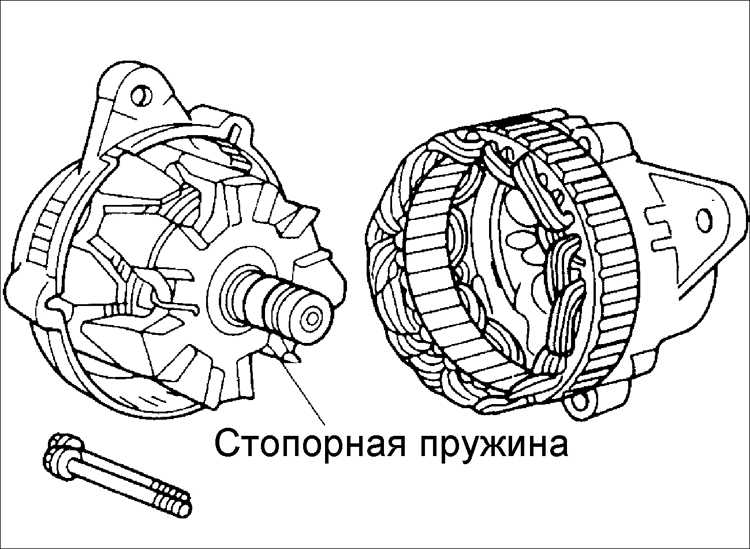

Предупреждение
осторожность, чтобы не потерять стопорную пружину, которая расположена
у заднего подшипника.
|
 |

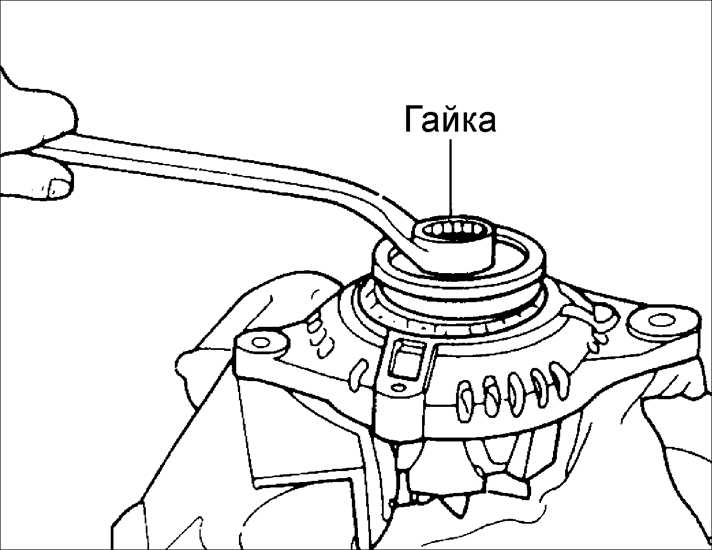

4. Закрепите ротор в тисках и
отверните гайку, затем снимите шкив, ротор и переднюю крышку. |

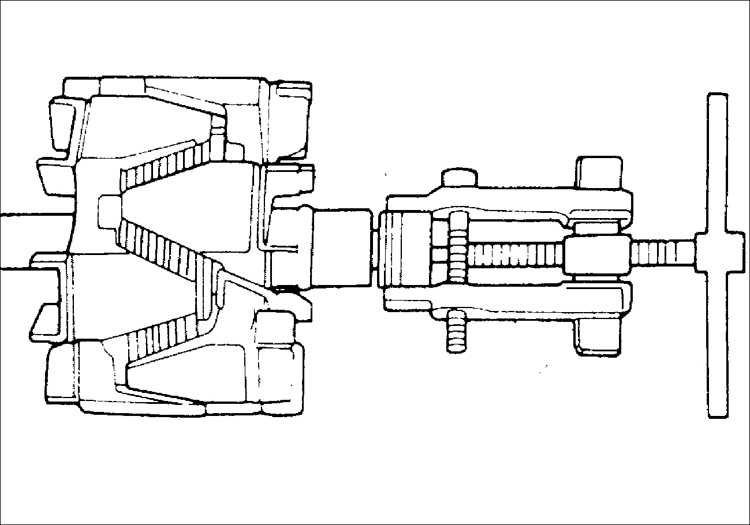

| 5. При необходимости, используя
съемник, снимите передний подшипник с вала генератора. |
 |
6. Съемником, снимите задний
подшипник с вала генератора. |
| 7. Выверните гайку на клемме В и
снимите изолирующие втулки. |
 |

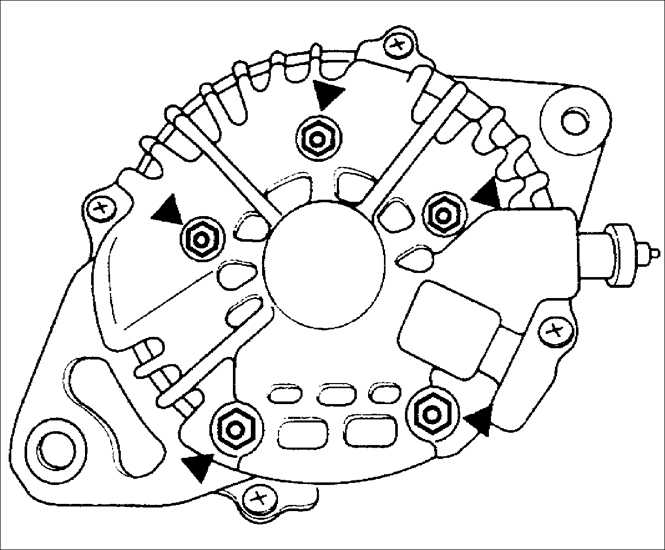

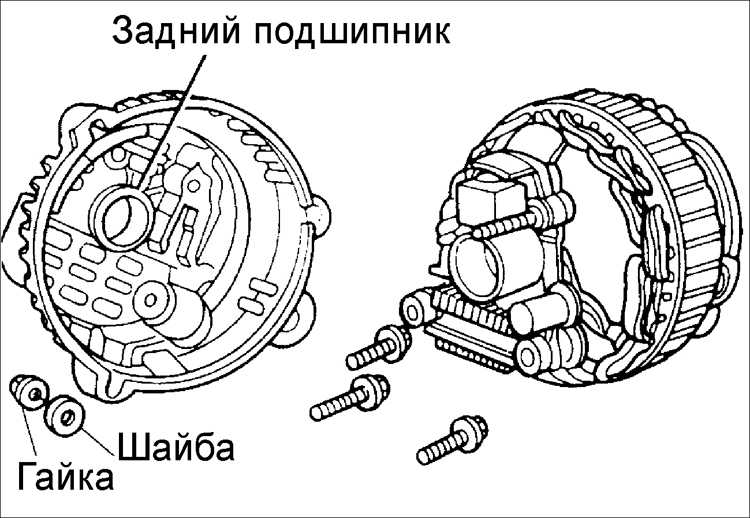

8. Выверните пять винтов, и снимите
выпрямитель и щеткодержатель. |
 |
9. Разделите заднюю крышку и
статор. |
 |

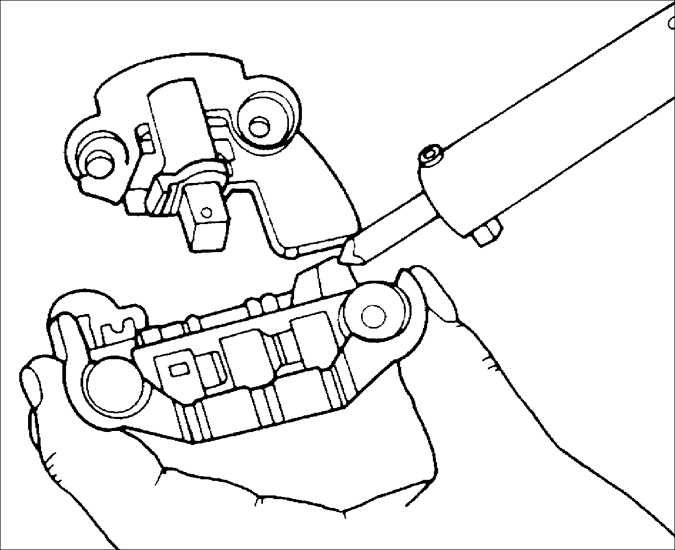

10. Паяльником отпаяйте выпрямитель
и провода, затем снимите регулятор напряжения. |
Предупреждение
проводите в течение не более 5 с, так как в противном случае может
быть поврежден регулятор напряжения.
|
 |
11. Заменить щетки. Отпаяйте
плетеный провод и снимите щетку. |
|
Проверка ротора
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

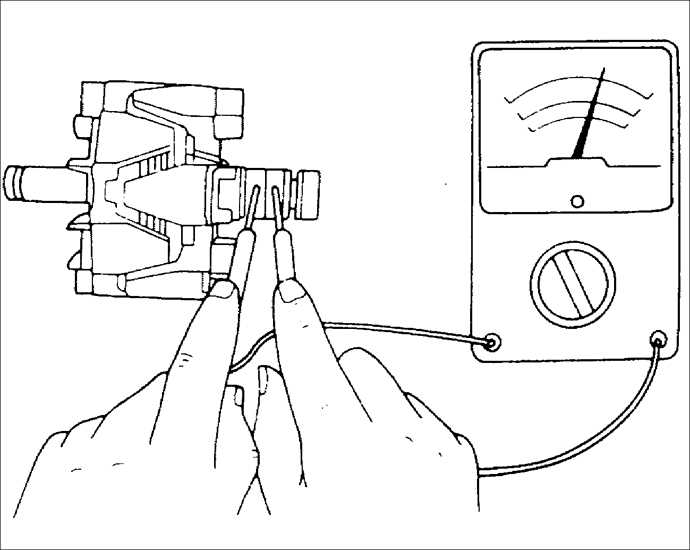

1. Омметром измерьте сопротивление
между контактными кольцами. Если сопротивление отличается от требуемого,
замените ротор.
Сопротивление: 3,5–4,5 Ом |
 |

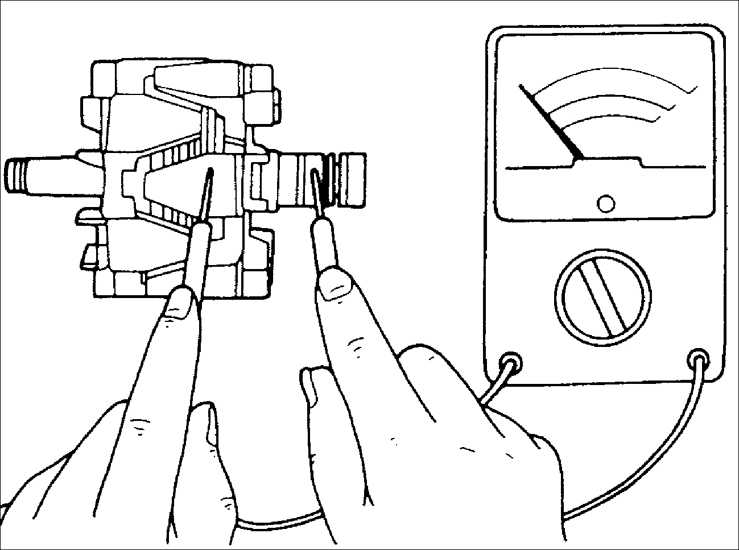

2. Омметром проверьте проводимость
между контактным кольцом и якорем ротора. При наличии проводимости,
замените ротор. |
| 3. Если поверхность контактного
кольца имеет шероховатость или следы износа, зачистите ее наждачной
бумагой. |
|
Проверка статора
| ПОРЯДОК ВЫПОЛНЕНИЯ |

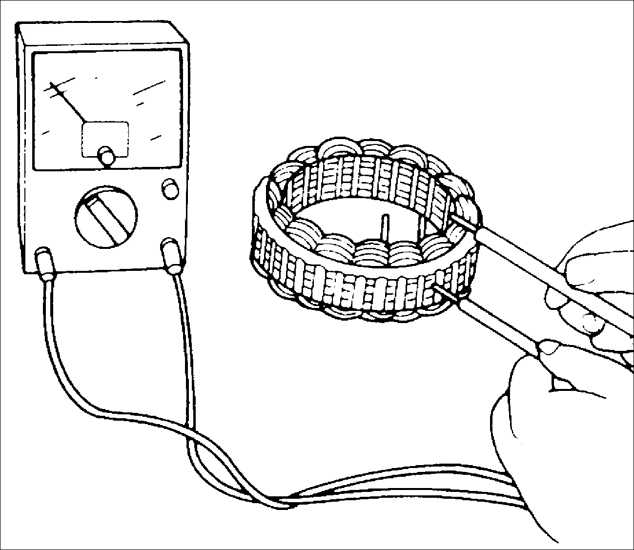

| 1. Омметром проверьте проводимость
между проводами катушки статора. |
 |
2. При отсутствии проводимости,
замените статор. |
 |

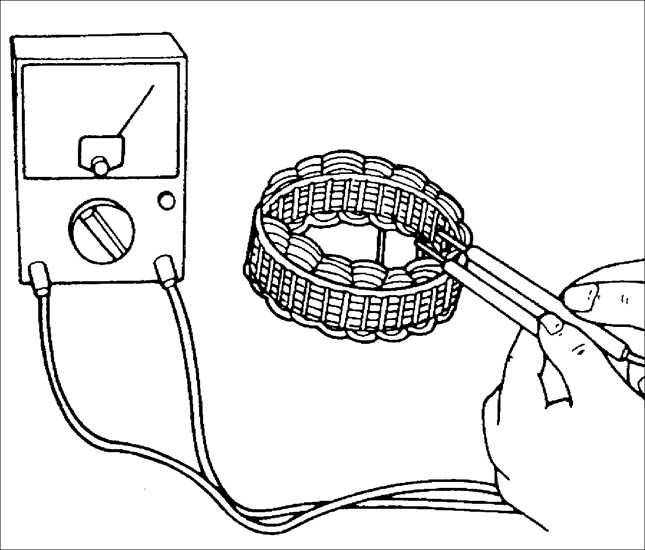

3. Омметром проверьте проводимость
между катушками статора. |
| 4. При наличии проводимости, замените
статор. |
|

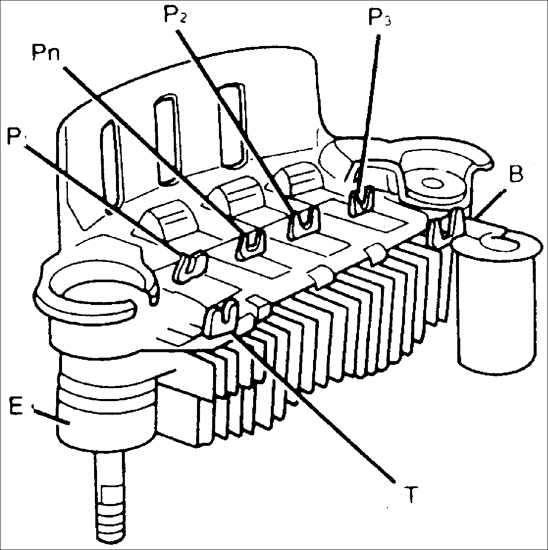

Проверка блока выпрямителя
| ПОРЯДОК ВЫПОЛНЕНИЯ |

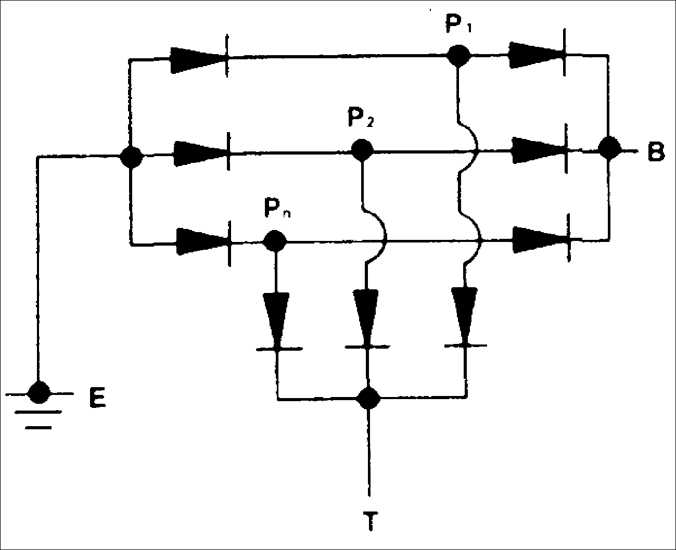

| 1. Омметром проверьте проводимость
между выводами каждого диода. |
 |
|
|
Отрицательный (черный)
|
Положительный (красный)
|
Проводимость
|
| Е
| Pn, Р1, Р2, Р3
|
О
|
| В
| Pn, Р1, Р2, Р3
|
Х
|
| Т
| Pn, Р1, Р2, Р3
|
Х
|
| Pn, Р1, Р2, Р3
| E
|
Х
|
| B
|
О
|
| Pn, Р2, Р3,
| T
|
О
|
| Pn
| T
|
Х
|
|
| 2. При необходимости, замените
блок выпрямителя. |
|
Проверка и замена щеток
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

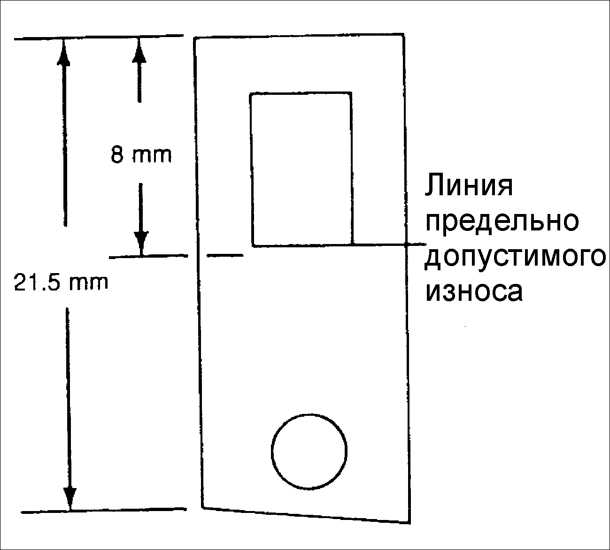

1. Если щетки изношены до предельно
допустимой длины, замените их.
Номинальная длина: 21,5 мм
Предельно допустимая длина: 8,0 мм |
 |

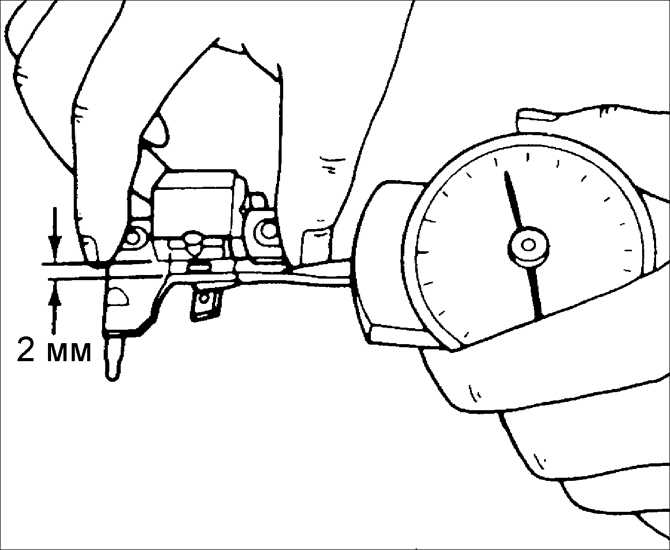

2. Измерьте усилие сжатия пружины.
Усилие пружины измеряйте при выступании щетки на 2 мм. При необходимости,
замените пружину.
Номинальное усилие: 3,1–4,1 Н
Предельно допустимое усилие: 1,6–2,4 Н |
|
Проверка подшипников
| ПОРЯДОК ВЫПОЛНЕНИЯ |

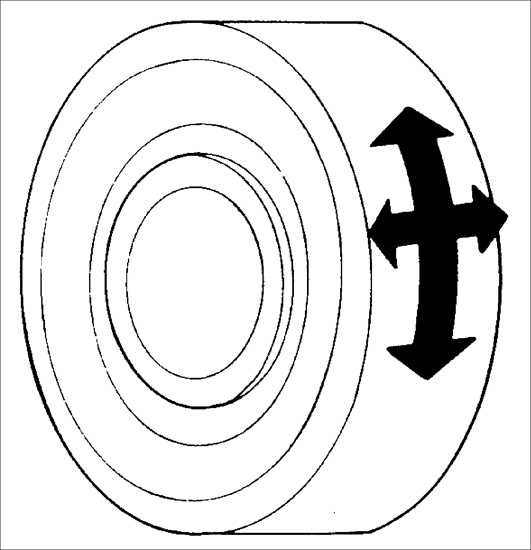

| 1. Проверьте подшипник на плавность
вращения, отсутствие заеданий и шума при вращении, а также люфта. |
 |
2. При наличии любых дефектов,
замените подшипник. |
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

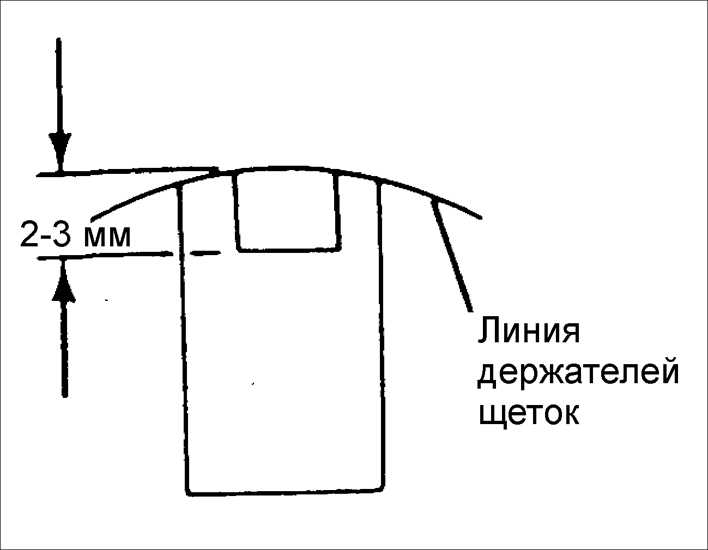

1. Установите щетки и припаяйте
плетеный провод так, чтобы линия предельного износа щетки выступала
на 2–3 мм из держателя щеток. |
|
2. Спаяйте регулятор напряжения
с выпрямителем и обмотками статора. |
Предупреждение
в течение не более 5 с, так как в противном случае может быть поврежден
регулятор напряжения.
|
| 3. Соберите заднюю крышку и статор. |
4. Вверните винты крепления выпрямителя
и щеткодержателя.
Момент затяжки: 2,0–5,4 Н•м |
|

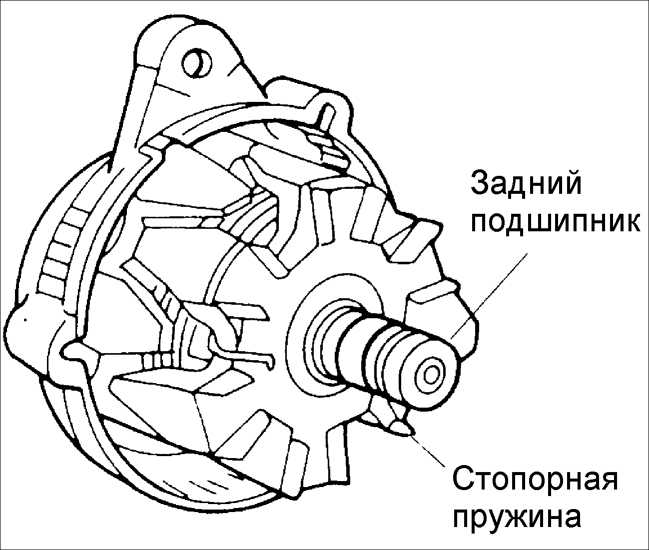

6. Установите задний подшипник
и закрепите стопорной пружиной. |
 |

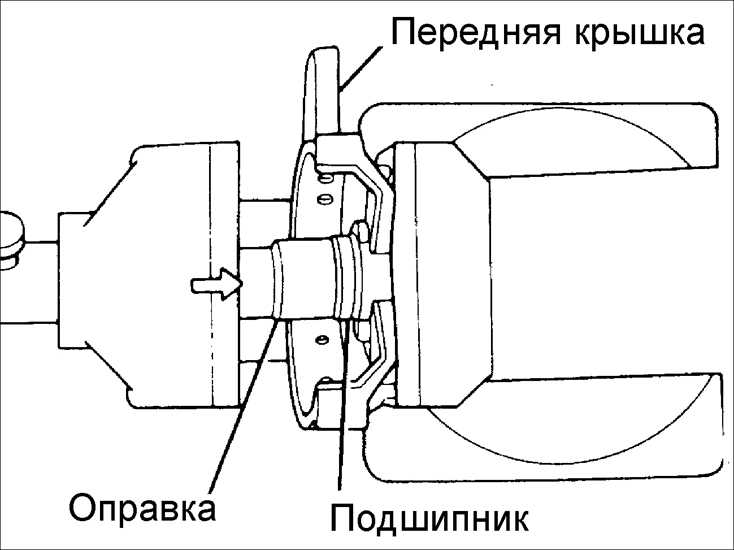

7. Установите передний подшипник
генератора. Для установки подшипника желательно использовать ручной
пресс с оправкой, диаметр которой соответствует диаметру наружного
кольца подшипника. |
 |
8. Закрепите ротор в тисках,
установите на него переднюю крышку и шкив. Закрепите шкив гайкой.
Момент затяжки: 59–98 Н•м |
|
9. Установите заднюю крышку генератора
и закрепите четырьмя винтами.
Момент затяжки: 2,9–6,4 Н•м |
|
