Киа Сефиа. Ремонт стартера

Киа Сефиа. Ремонт стартера

18.12. Ремонт стартера

ОБЩИЕ СВЕДЕНИЯ

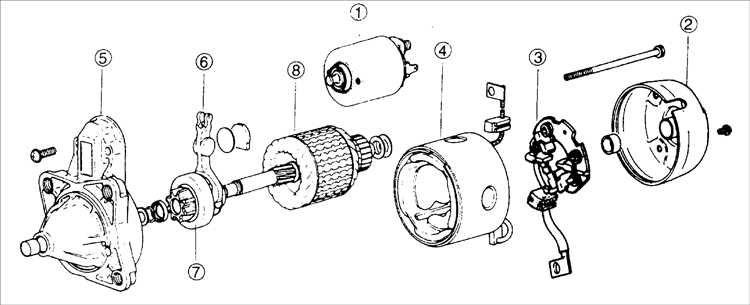

Стартер

18.12 Ремонт стартера Киа Сефия

1 – тяговое реле;
2 – задняя крышка;
3 – щеткодержатель со щетками;
4 – статор с катушками;

5 – передняя крышка;
6 – рычаг;
7 – обгонная муфта;
8 – ротор

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

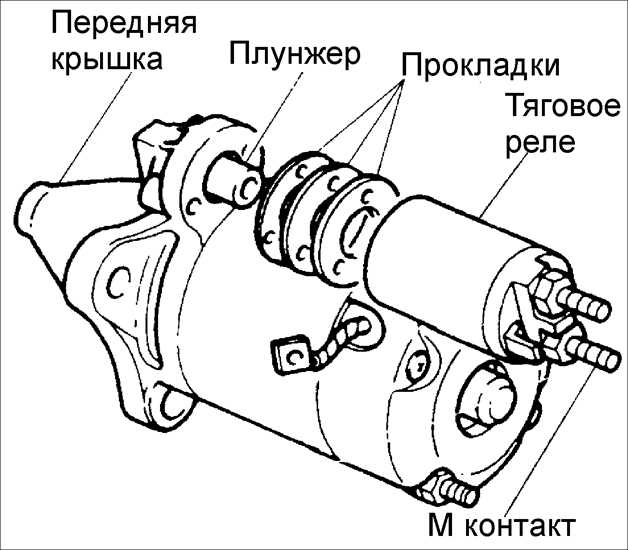

1. Выверните гайку с клеммы М.
	2. Снимите провод статора с клеммы М.

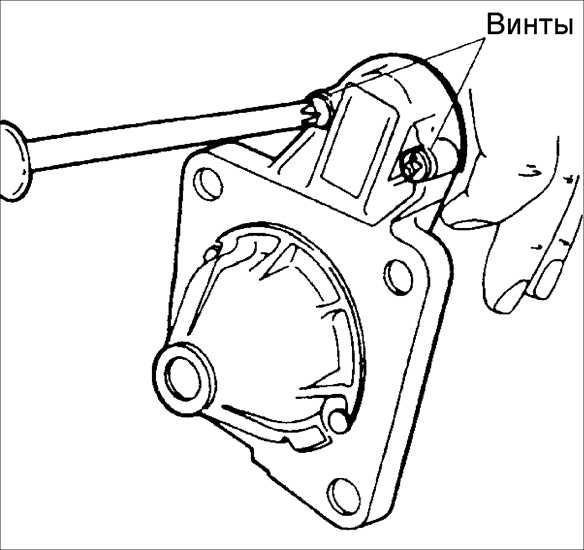

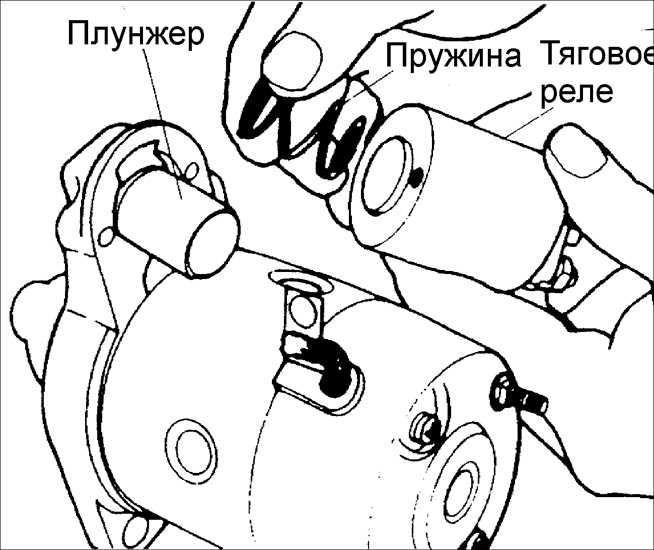

	3. Выверните два винта и снимите тяговое реле.
	4. Снимите пружину плунжера тягового реле.

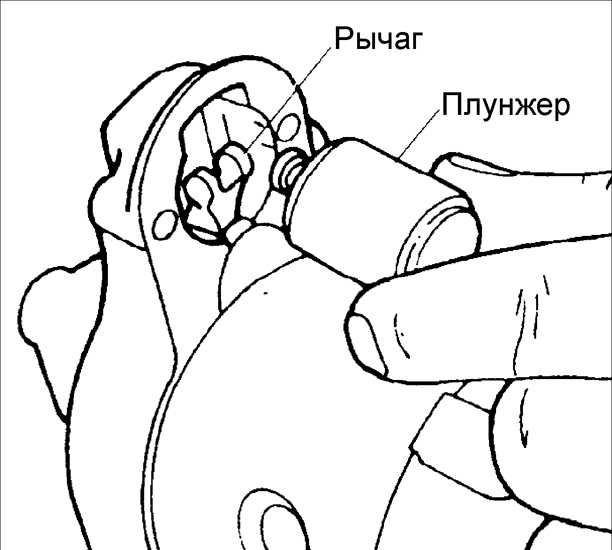

	5. Отсоедините плунжер от рычага, и снимите плунжер.

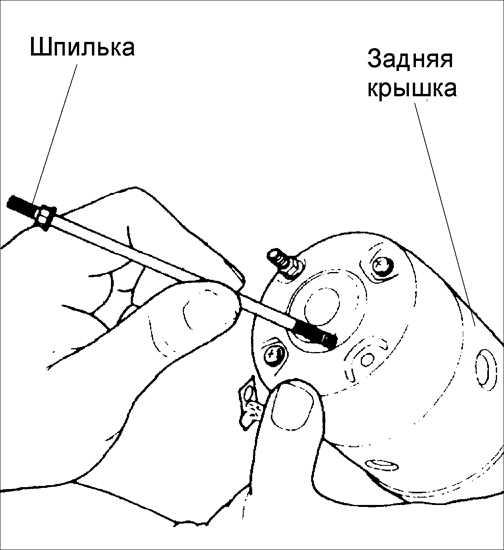

	6. Выверните шпильки крепления задней крышки. Снимите переднюю крышку с двигателя стартера. При наличии, снимите с двигателя планетарную передачу.

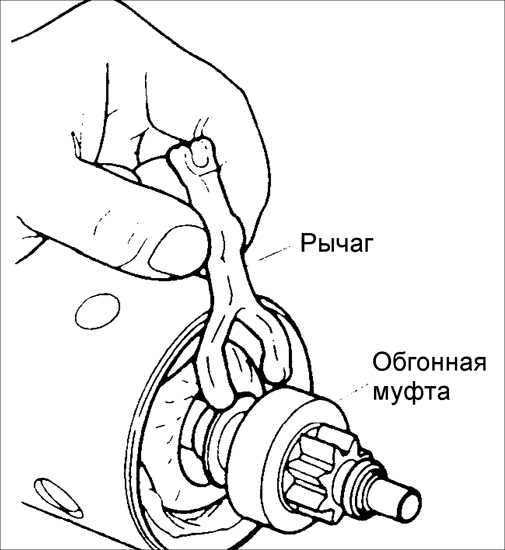

	7. Снимите рычаг.

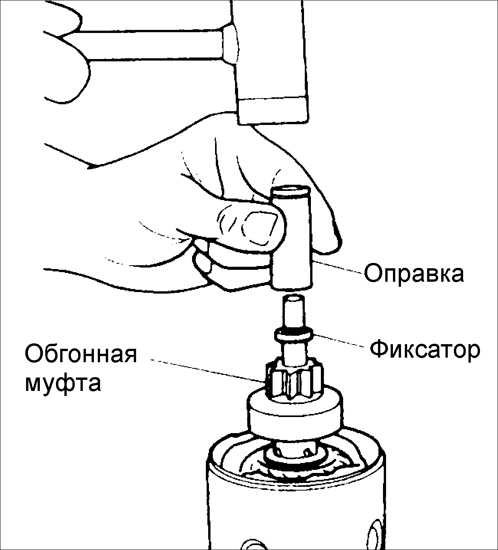

	8. Трубчатой оправкой сбейте фиксатор стопорного кольца.

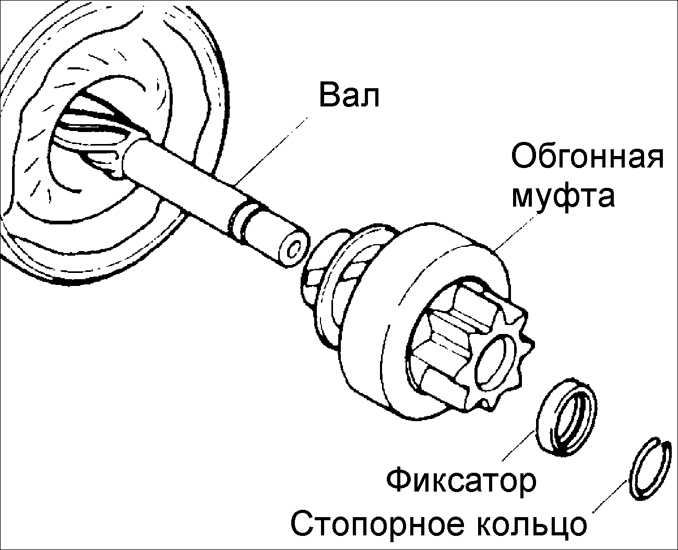

9. Снимите стопорное кольцо.
	10. Снимите фиксатор стопорного кольца и обгонную муфту.

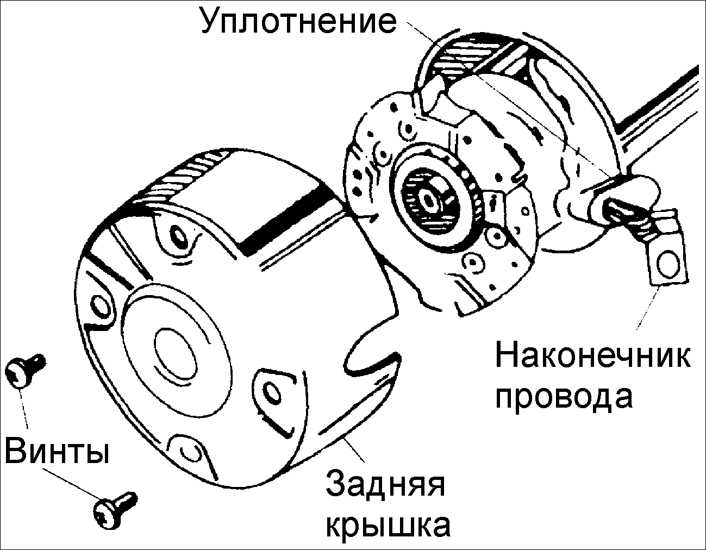

	11. Выверните два винта и снимите заднюю крышку со щеткодержателем.
12. Извлеките ротор из статора.
13. Снимите шайбы с вала ротора.
