Киа Сефиа. Стартер



Киа Сефиа. Стартер

18.9. Стартер

ОБЩИЕ СВЕДЕНИЯ

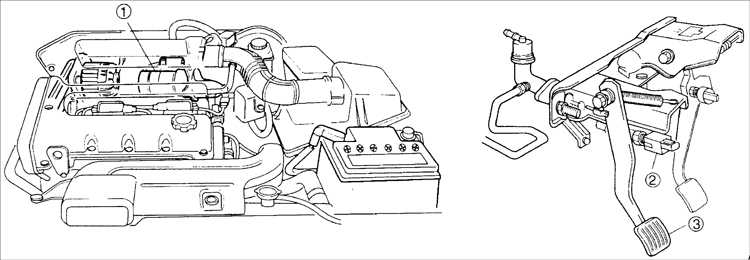

Расположение элементов блокировки стартера

18.9 Стартер Киа Сефия
1 – стартер;
2 – выключатель положения педали сцепления;
3 – педаль сцепления


Стартер – это электродвигатель постоянного тока со смешанным возбуждением и электромагнитным тяговым реле. Стартер состоит из статора (корпуса) с обмотками возбуждения (катушками), якоря с обгонной муфтой, крышки со щеткодержателями и тягового реле.

При включении стартера, через обмотку тягового реле стартера начинает протекать ток от аккумуляторной батареи, якорь реле втягивается и контакты реле замыкаются. Одновременно якорь реле через рычаг перемещает обгонную муфту с шестерней. Ступица обгонной муфты поворачивается на винтовых шлицах вала стартера вместе с шестерней, что облегчает ввод ее в зацепление с зубчатым венцом маховика. Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря, и якорь стартера начинает вращаться вместе со ступицей и обгонной муфтой.

После того как двигатель начинает работать, частота вращения шестерни превышает частоту вращения якоря стартера, обгонная муфта свободно проворачивается, и крутящий момент не передается от маховика на вал стартера. После отпускания ключа зажигания цепь питания обмотки тягового реле размыкается, якорь тягового реле пружиной отжимается в исходное положение, контакты реле размыкаются, и шестерня привода выходит из зацепления с зубчатым венцом маховика.
