15.9. Ремонт амортизационной стойки задней подвески

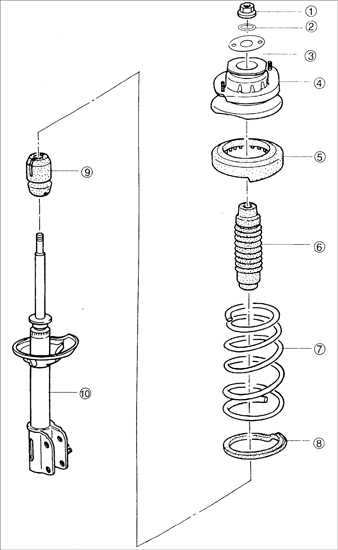

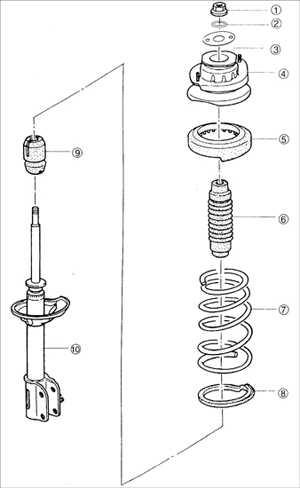

Элементы амортизационной стойки задней подвески
1 – стопорная гайка штока;
2 – шайба;
3 – пластина;
4 – верхняя опора стойки;
5 – верхняя прокладка пружины; |
6 – пылезащитный чехол;
7 – цилиндрическая пружина;
8 – нижняя прокладка пружины;
9 – буфер;
10 – стойка с амортизатором |
Разборка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите заднюю пружину, и амортизатор. |
2. Выверните два монтажных болта. |
3. Закрепите верхнюю опору стойки
в тисках. |
Предупреждение
тисков пластинами из мягкого материала.
|
|

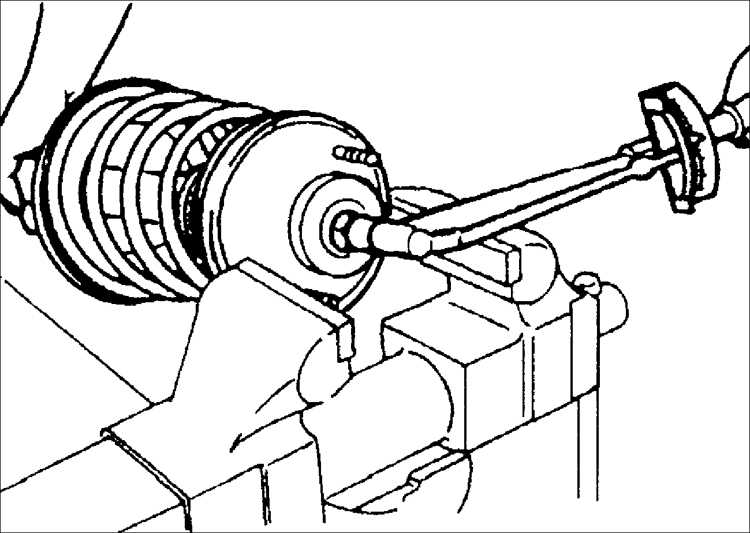

4. Ослабьте стопорную гайку на
два-три оборота. |
Предупреждение
полностью гайки.
|

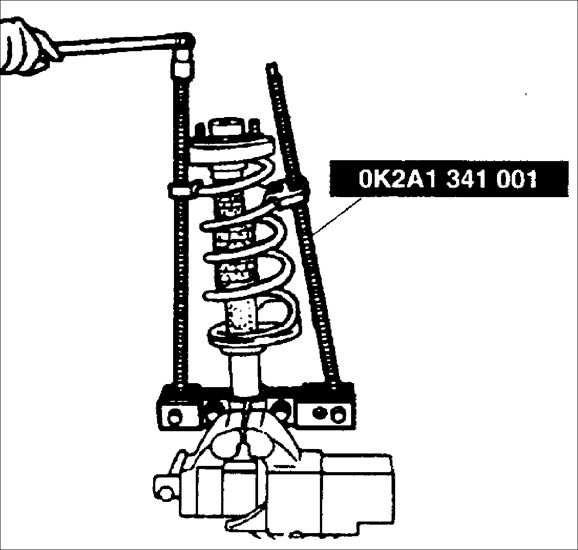

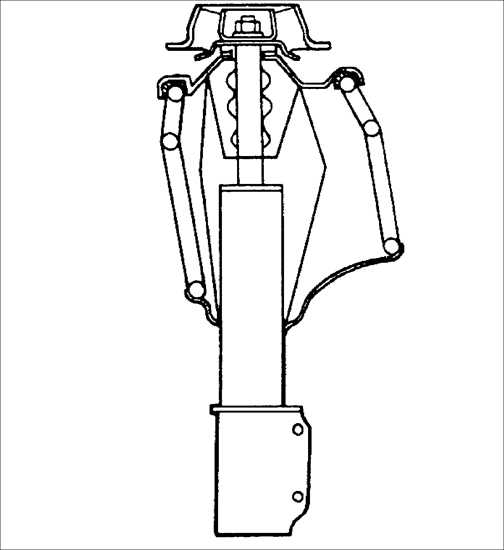

5. Специальным приспособлением
OK2A1 341 001 сожмите пружину стойки задней подвески. |

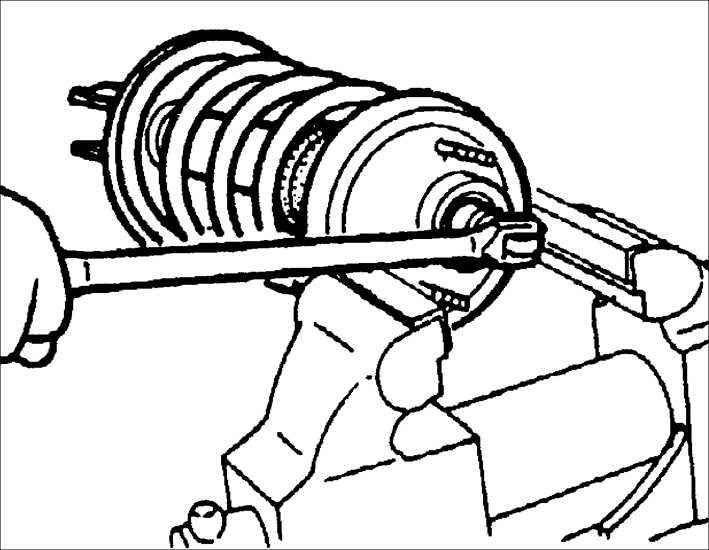

6. Выверните стопорную гайку и снимите
шайбу. |
|
7. Снимите верхнюю опору стойки
задней подвески, верхнее гнездо пружины, верхнюю прокладку пружины,
цилиндрическую пружину, пылезащитный чехол, нижнюю прокладку пружины
и буфер. |
|
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
Проверьте следующие детали стойки передней
подвески и, при необходимости, замените их:

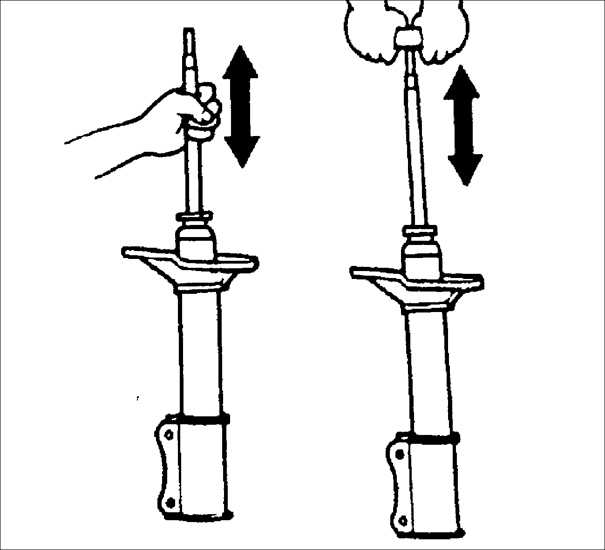

a. возьмитесь рукой за шток амортизатора и несколько
раз вдавите и вытяните его из амортизатора;
b. проверьте, что шток перемещается плавно, без
заеданий и усилие, прикладываемое к штоку не изменяется с каждым ходом;
c. убедитесь, что при перемещении штока отсутствуют
посторонние шумы.
|
|
Сборка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Закрепите амортизатор в тисках. |
Предупреждение
тисков пластинами из мягкого материала.
|
2. Установите нижнюю прокладку
пружины в гнездо пружины со стороны стойки. |

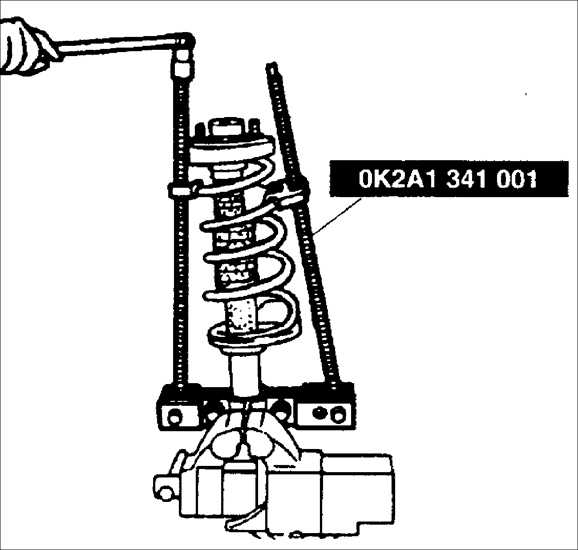

3. Специальным приспособлением
OK2A1 341 001 сожмите пружину стойки передней подвески. |
4. Установите цилиндрическую пружину,
установив нижний конец пружины в выемку. |
5. Установите пылезащитный чехол
и буфер. |
6. Установите верхнюю прокладку
пружины и верхнюю опору стойки, выравнивая две направляющих втулки
верхней опоры и нижнего кронштейна стойки. |
7. Установите шайбу и стопорную
гайку штока и, немного, затяните ее. |
|
8. Снимите специальное приспособление
OK2A1 341 001 для сжатия пружины. |
Предупреждение
что цилиндрическая пружина правильно размещена в верхнем и нижнем
гнездах.
|
9. Закройте губки тисков пластинами
из мягкого материала и закрепите верхнюю опору стойки в тисках. |
|
10. Затяните стопорную гайку
штока требуемым моментом.
Момент затяжки: 64–80 Н•м |
11. Установите на гайки пылезащитные
колпачки. |
|
