15.8. Ремонт амортизационной стойки передней подвески

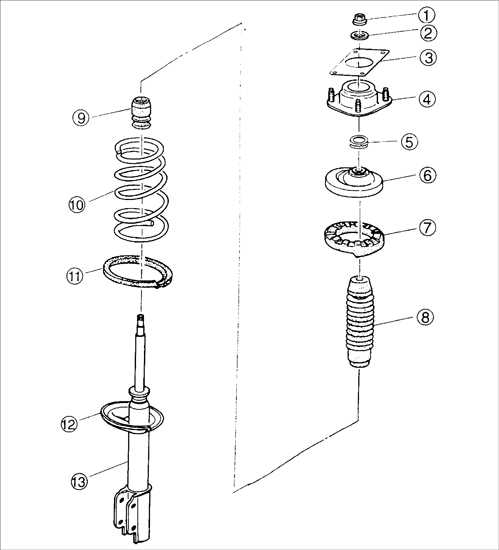

Элементы амортизационной стойки передней подвески
1 – стопорная гайка штока;
2 – пружинная шайба;
3 – стальная пластина;
4 – верхняя опора стойки;
5 – подшипник стойки;
6 – верхнее гнездо пружины;
7 – верхняя прокладка пружины; |
8 – пылезащитный чехол;
9 – буфер;
10 – цилиндрическая пружина;
11 – нижняя прокладка пружины;
12 – нижнее гнездо пружины;
13 – амортизатор
|
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите переднюю пружину, и
амортизатор. |
2. Выверните четыре монтажных болта. |
3. Закрепите верхнюю опору стойки
в тисках. |
Предупреждение
тисков пластинами из мягкого материала.
|
|

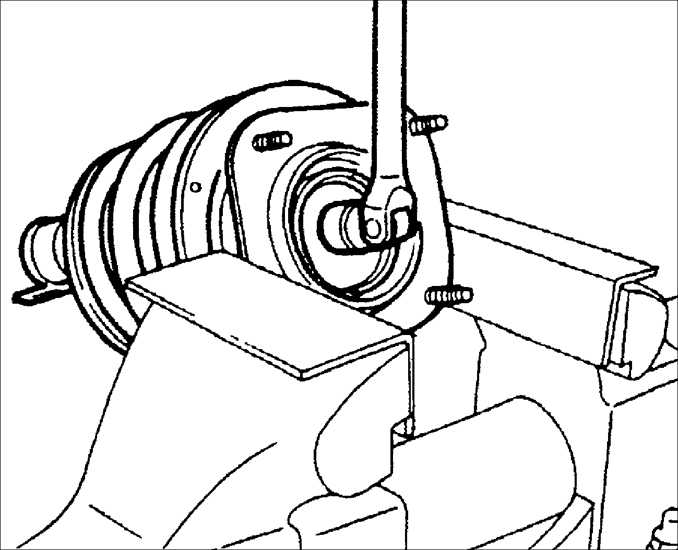

4. Ослабьте стопорную гайку на
два-три оборота. |
Предупреждение
полностью гайки.
|

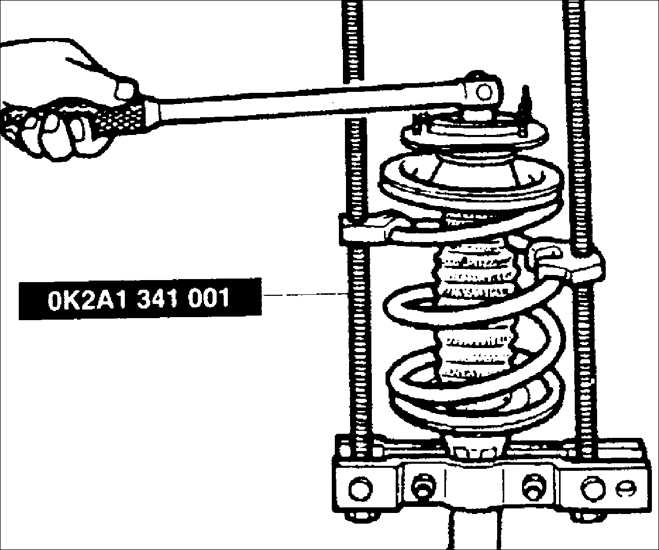

5. Специальным приспособлением
OK2A1 341 001 сожмите пружину стойки передней подвески. |
6. Выверните стопорную гайку и снимите
шайбу. |
|
7. Отметьте положение верхней
опоры стойки передней подвески, затем снимите ее. Снимите верхнее
гнездо пружины, верхнюю прокладку пружины, цилиндрическую пружину,
защитный чехол, упор, нижнюю прокладку пружины и нижнее гнездо пружины. |
|
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
Проверьте следующие детали стойки передней
подвески и, при необходимости, замените их:

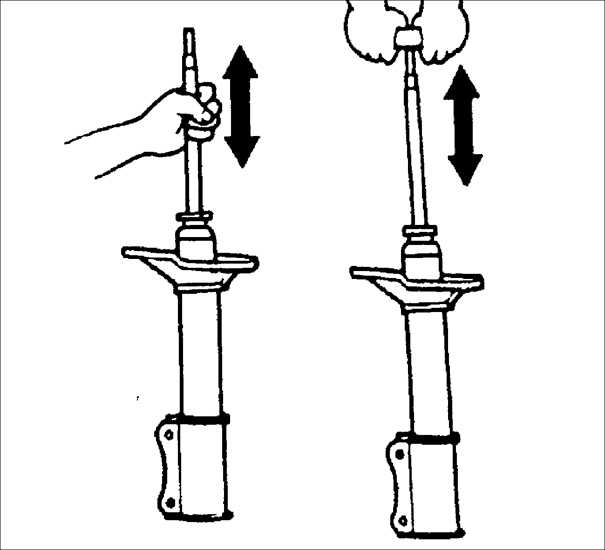

a. возьмитесь рукой за шток амортизатора и несколько
раз вдавите и вытяните его из амортизатора;
b. проверьте, что шток перемещается плавно, без
заеданий и усилие, прикладываемое к штоку не изменяется с каждым ходом;
c. убедитесь, что при перемещении штока отсутствуют
посторонние шумы.
|
|
Сборка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Закрепите амортизатор в тисках. |
Предупреждение
тисков пластинами из мягкого материала.
|

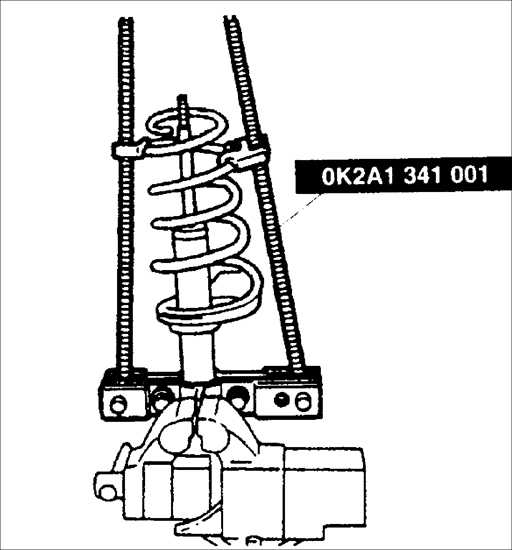

2. Специальным приспособлением
OK2A1 341 001 сожмите пружину стойки передней подвески. |
3. Установите цилиндрическую пружину,
установив нижний конец пружины в выемку. |
|
4. Установите буфер. |
5. Нанесите специальную смазку
для резины на упор и верхнее гнездо пружины. |
6. Установите верхние прокладку
и гнездо пружины. |
7. Установите верхнюю опору стойки
в его первоначальное положение. |
8. Установите шайбу и стопорную
гайку штока и, немного, затяните ее. |
|
9. Снимите специальное приспособление
OK2A1 341 001 для сжатия пружины. |

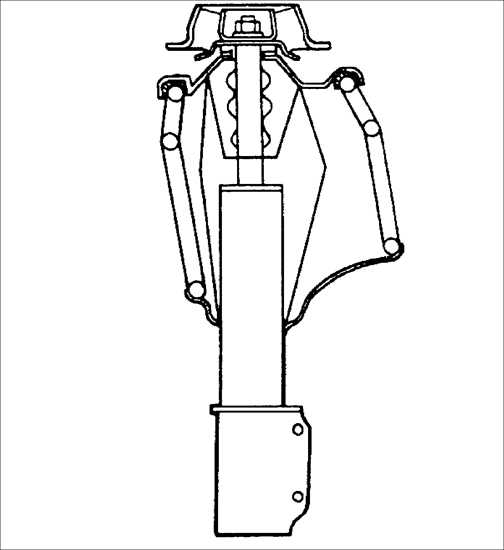

Предупреждение
что цилиндрическая пружина правильно размещена в верхнем и нижнем
гнездах.
|
10. Закройте губки тисков пластинами
из мягкого материала и закрепите верхнюю опору стойки в тисках. |
|

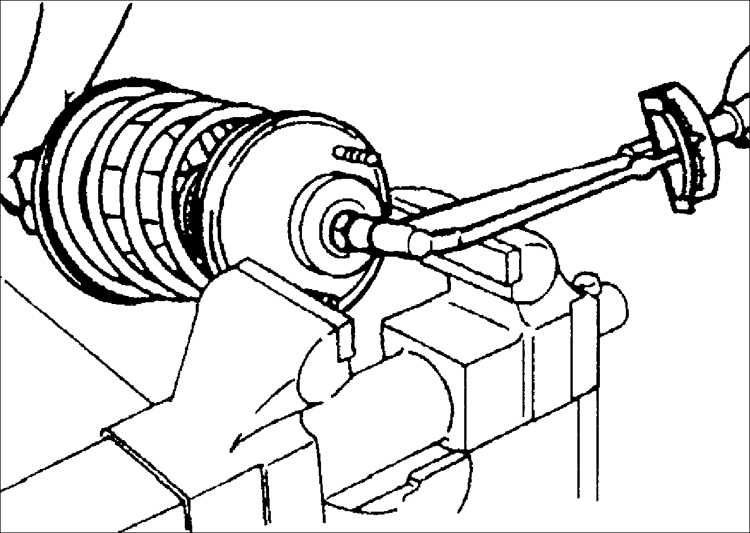

11. Затяните стопорную гайку
штока требуемым моментом.
Момент затяжки: 55–68 Н•м |
|
