Киа Сефиа. Замена передних тормозных колодок



Киа Сефиа. Замена передних тормозных колодок

14.13. Замена передних тормозных колодок

ОБЩИЕ СВЕДЕНИЯ

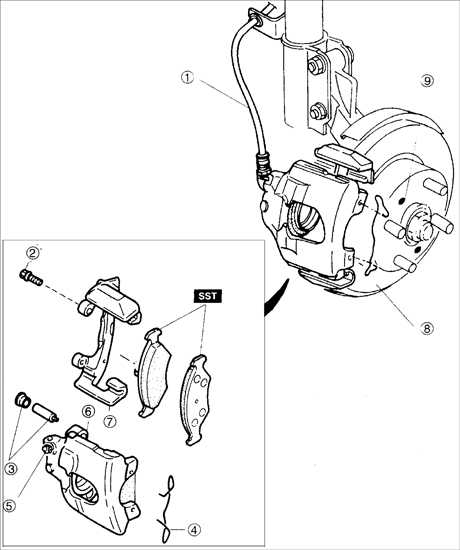

Тормозной диск и передние тормозные колодки

14.13 Замена передних тормозных колодок Киа Сефия
1 – тормозной шланг;
2 – болт;
3 – направляющий палец и защитная крышка;
4 – пружина;
5 – штуцер прокачки и пылезащитный колпачок;
6 – суппорт;
7 – держатель суппорта;
8 – тормозной диск;
9 – винты

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю сторону автомобиля и закрепите на опорах.
2. Снимите передние колеса.
3. Снимите две защитных крышки и выверните два болта и втулку.
4. Снимите суппорт.
5. Снимите пружинный зажим.
6. Снимите тормозные колодки.
7. Измерьте толщину тормозных колодок.

Минимальная толщина тормозной колодки: 2,0 мм
8. Накидным гаечным ключом отсоедините тормозную трубку, при этом соберите протекшую тормозную жидкость.
9. Выверните два болта и снимите держатель суппорта.
10. Измерьте толщину тормозного диска в четырех местах по окружности.

Минимальная толщина тормозного диска: 18 мм
11. Индикатором часового типа измерьте биение тормозного диска.

Максимальное биение: 0,10 мм

Предупреждение биение может быть вызвано свободным подшипником ступицы колеса.
12. Выверните два винта и снимите тормозной диск.
13. Снимите ржавчину и ступеньку по периметру тормозного диска. При необходимости, замените тормозной диск.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

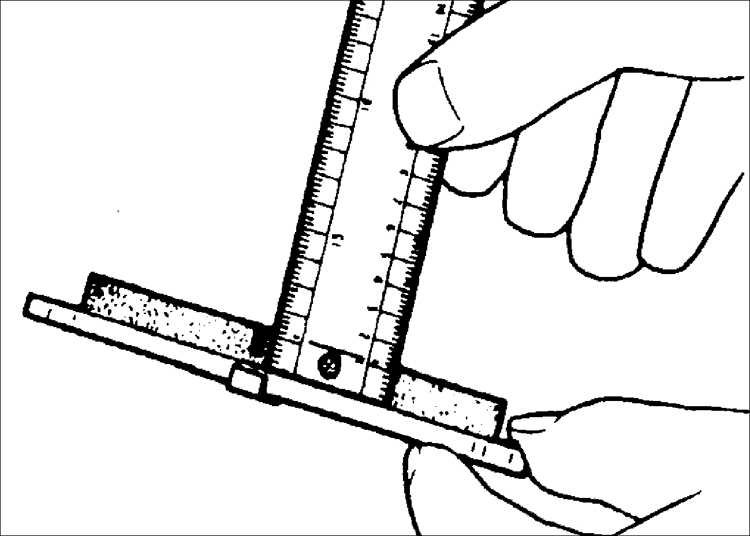

1. Проверьте накладки тормозных колодок на отсутствие загрязнений маслом или смазочными материалами, износа, трещин, а также измерьте толщину накладок тормозных колодок.

Толщина тормозных колодок:
Номинальная: 11,0 – 11,5 мм
Минимально допустимая: 2,0 мм
14.13 Замена передних тормозных колодок Киа Сефия 2. Визуально проверьте основание тормозных колодок на отсутствие повреждений, трещин или неравномерного износа.

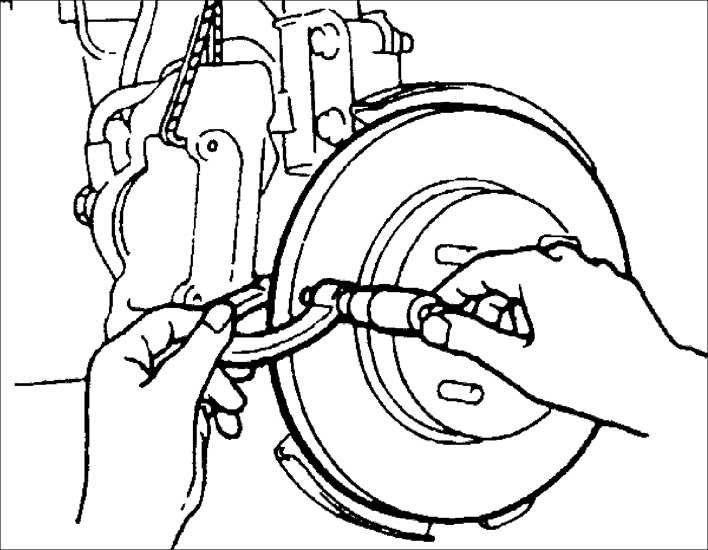

14.13 Замена передних тормозных колодок Киа Сефия 3. Измерьте толщину тормозного диска.

Толщина тормозного диска:
Номинальная: 20 мм
Минимально допустимая: 18 мм

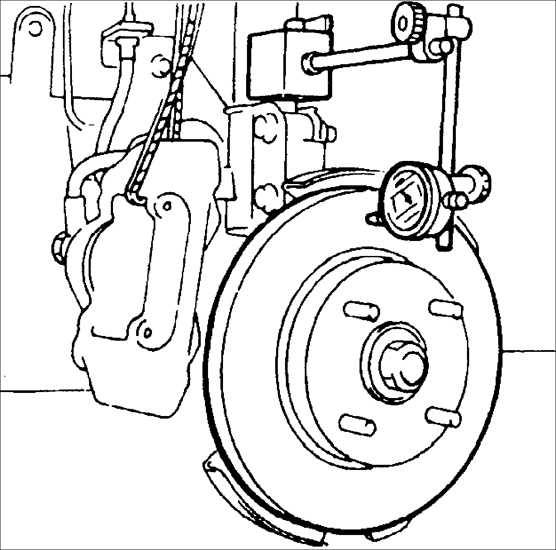

14.13 Замена передних тормозных колодок Киа Сефия 4. Индикатором часового типа измерьте биение тормозного диска на расстоянии 8–12 мм от внешнего края.

Предельно допустимое биение: 0,08 мм

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите новый или восстановленный тормозной диск и закрепите его двумя винтами.
2. Установите держатель суппорта и закрепите его двумя болтами.

Момент затяжки: 45–67 Н•м
3. Накидным гаечным ключом соедините тормозную трубку с суппортом.

Момент затяжки: 13–18 Н•м
4. Установите тормозные колодки в суппорт и установите суппорт на держатель суппорта.
5. Смажьте и вверните два болта и втулки и затяните их требуемым моментом.

Момент затяжки: 26–28 Н•м
6. Установите защитные крышки.
7. Удалите воздух из гидравлического контура тормозной системы.
8. Проверьте отсутствие утечек тормозной жидкости.
