14.10. Педаль тормоза

ОБЩИЕ СВЕДЕНИЯ

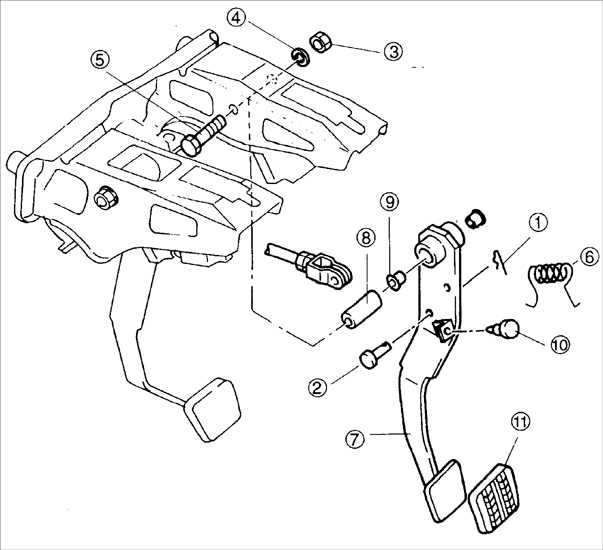

Педаль тормоза

1 – шплинт;
2 – штифт с головкой и отверстием под шплинт;
3 – гайка;
4 – стопорная шайба;
5 – шарнирный болт;

6 – пружина;
7 – педаль;
8 – распорная втулка педали тормоза;
9 – втулка педали тормоза;
10 – стопор;
11 – накладка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите шплинт, и удалить штифт с головкой и отверстием под шплинт.

2. Отверните гайку и снимите стопорную шайбу, плоскую шайбу, и шарнирный болт.

3. Снимите педаль тормоза, возвратную пружину и распорную втулку педали тормоза.

4. При необходимости, снимите втулку педали тормоза, стопор и накладку педали тормоза.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При необходимости, установите стопор педали тормоза, педаль тормоза, и втулку педали тормоза.

2. Установите распорную втулку педали тормоза и шарнирный болт.

3. Установите возвратную пружину педали тормоза.

4. Установите плоскую шайбу, стопорную шайбу, и наверните гайку.

5. Установите штифт с головкой и отверстием под шплинт и новый шплинт.

6. После установки, проверьте и отрегулируйте высоту установки педали и свободный ход педали тормоза.
