Киа Сефиа. Задняя ось



Киа Сефиа. Задняя ось

11.5. Задняя ось

ОБЩИЕ СВЕДЕНИЯ

Задняя ось

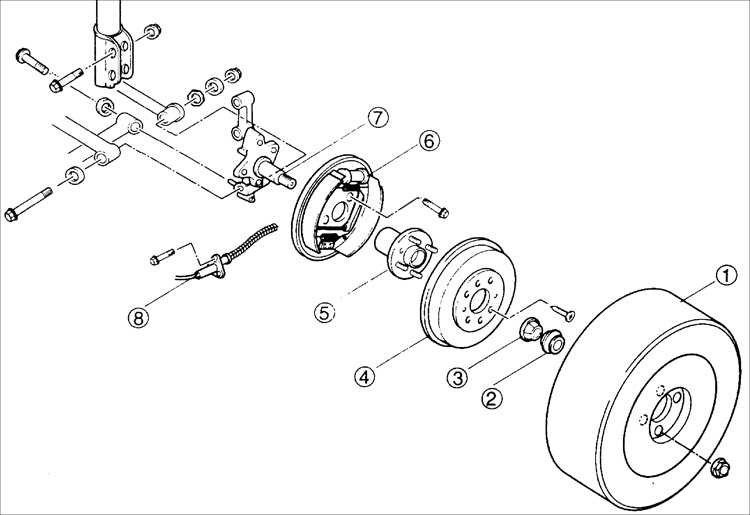

11.5 Задняя ось Киа Сефия
1 – колесо;
2 – пылезащитный колпачок;
3 – контргайка (заменить);
4 – тормозной барабан (или диск);
5 – ступица с подшипником;
6 – задний тормозной механизм;
7 – ось;
8 – трос стояночного тормоза

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите автомобиль и закрепите на опорах.
2. Выверните четыре гайки крепления колеса.
3. Снимите колесо.
4. Снимите пылезащитный колпачок, отогните буртик и отверните контргайку и два болта крепления тормозного барабана.
5. Снимите тормозной барабан (или диск) с заднего тормозного механизма.
6. Снимите ступицу с подшипником.

Предупреждение тормозной трубки, закройте ее подходящей пробкой, чтобы исключить утечку тормозной жидкости.

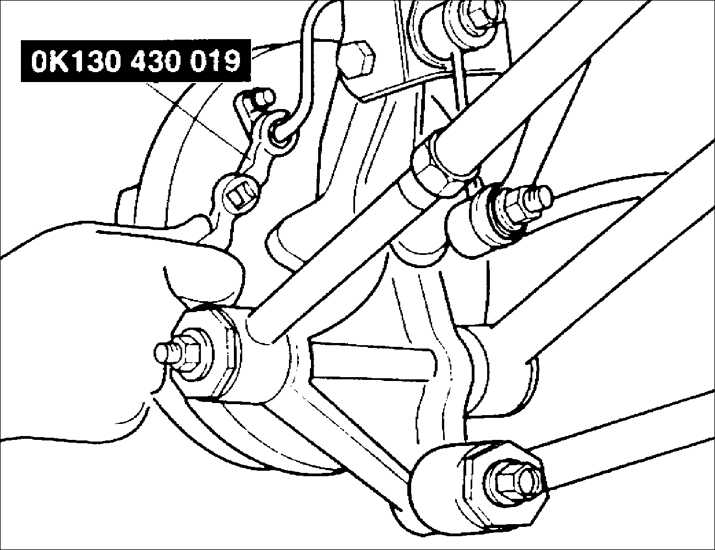

11.5 Задняя ось Киа Сефия 7. Специальным ключом OK130 430 019 отверните соединительную гайку крепления тормозной трубки.
8. Выверните два болта и снимите задний тормозной механизм.
9. Отсоедините две поперечных тяги и продольный рычаг от опоры задней ступицы.

10. Ослабьте и затем выверните два болта крепления стойки задней подвески к опоре ступицы.

11. Снимите опору ступицы из стойки задней подвески.
12. Проверьте состояние всех деталей и, при необходимости, восстановите или замените поврежденные детали.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите опору ступицы в стойку задней подвески и закрепите двумя болтами и гайками.

Момент затяжки: 93–116 Н•м

2. Установите две поперечных тяги на опору ступицы и закрепите болтом и гайкой.

Момент затяжки: 93–116 Н•м

3. Установите продольный рычаг на опору ступицы и закрепите болтом.

Момент затяжки: 43–61 Н•м

4. Установите задний тормозной механизм и закрепите четырьмя болтами.

Момент затяжки: 45–67 Н•м

11.5 Задняя ось Киа Сефия 5. Специальным ключом OK130 430 019 заверните соединительную гайку крепления тормозной трубки.

Момент затяжки: 13–18 Н•м

6. Установите ступицу с подшипником.
7. Установите тормозной барабан (или диск) на задний тормозной механизм и закрепите двумя болтами.

Момент затяжки: 9,8–15 Н•м

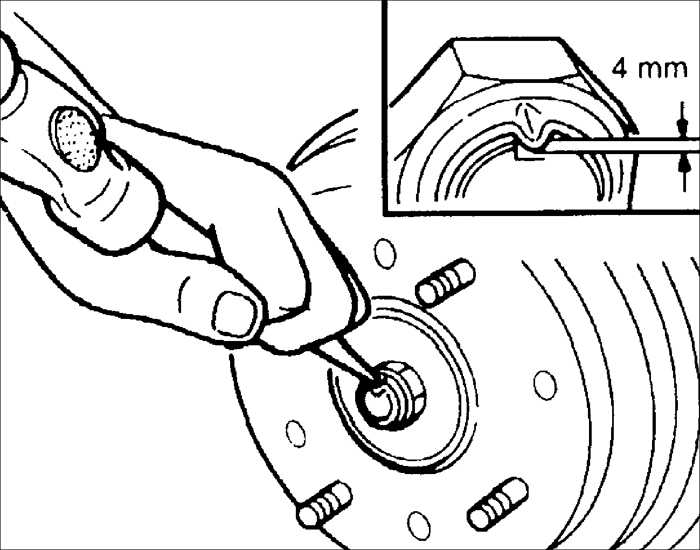

11.5 Задняя ось Киа Сефия 8. Наверните новую гайку с буртиком и забейте буртик гайки в паз ступицы.

Момент затяжки: 210–279 Н•м
9. Установите колесо.

10. Затяните гайки крепления колеса.

Момент затяжки: 88–118 Н•м

12. Опустите автомобиль.
13. Проверьте углы установки задних колес.
