Киа Сефиа. Радиатор охлаждения жидкости автоматической коробки передач



Киа Сефиа. Радиатор охлаждения жидкости автоматической коробки передач

10.7. Радиатор охлаждения жидкости автоматической коробки передач

ОБЩИЕ СВЕДЕНИЯ

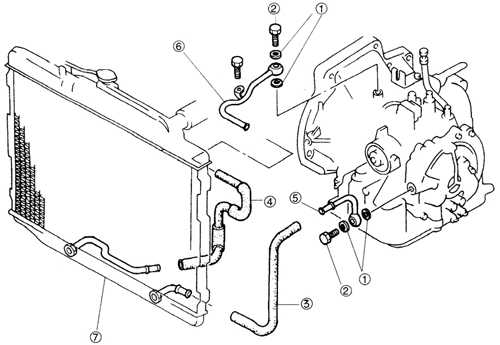

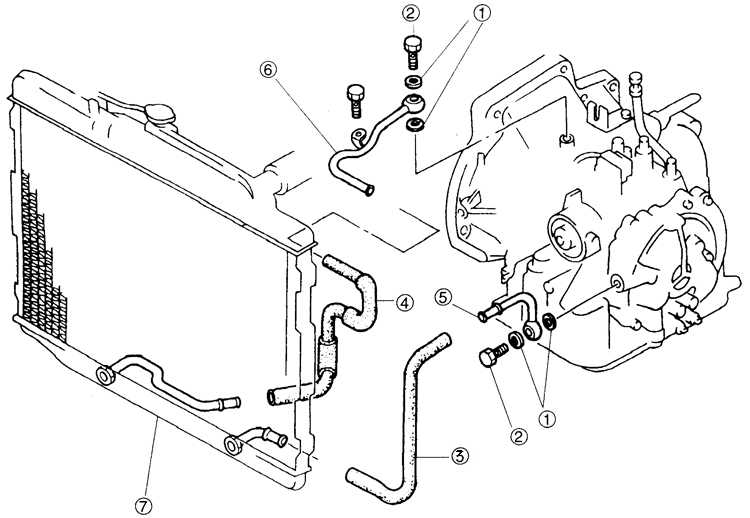

Радиатор охлаждения жидкости автоматической коробки передач:

10.7 Радиатор охлаждения жидкости автоматической коробки передач Киа Сефия
1 – шайба;
2 – соединительный болт;
3 – входной шланг жидкости автоматической коробки передач (более холодный шланг);
4 – выходной шланг жидкости автоматической коробки передач (более горячий шланг);
5 – входная трубка жидкости автоматической коробки передач (более холодный шланг);
6 – выходная трубка жидкости автоматической коробки передач (более горячий шланг);
7 – радиатор

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите автомобиль и закрепите на опорах.
2. Выверните семь винтов и снимите правый брызговики моторного отсека.
3. Установите под радиатором поддон для сбора жидкости.
4. Отсоедините входной и выходной шланги жидкости автоматической коробки передач.
5. Снимите входную и выходную трубки жидкости автоматической коробки передач.
6. Снимите радиатор (см. подраздел 4.12).

Усановка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите радиатор (см. подраздел 4.12).
2. Установите входную и выходную трубки жидкости автоматической коробки передач.

Момент затяжки: 32–47 Н•м

3. Надвиньте входной и выходной шланги на трубки жидкости автоматической коробки переда так чтобы торцы шлангов дошли до буртиков на трубках.

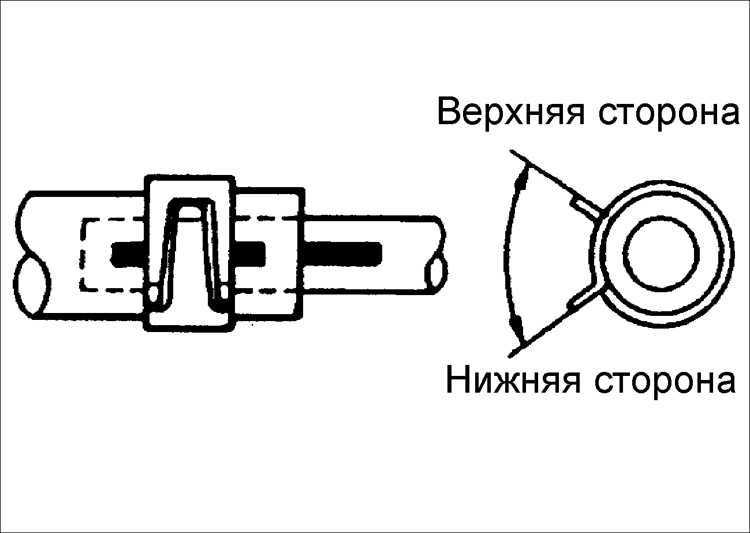

4. Установите зажим шланга на шланг в центре маркировки и под показанным на рисунке углом.
10.7 Радиатор охлаждения жидкости автоматической коробки передач Киа Сефия 5. Проверьте, что зажим шланга не касается никаких других частей.
6. Установите правый брызговики моторного отсека и закрепите семью винтами.
7. Опустите автомобиль.
8. Проверьте уровень жидкости в автоматической коробке передач.
