17.13. Двухрежимное реле давления
| ОБЩИЕ СВЕДЕНИЯ |
Это реле установлено на трубопроводе высокого давления входного канала осушителя расширительного бачка и выполняет функции реле низкого давления и реле высокого давления.

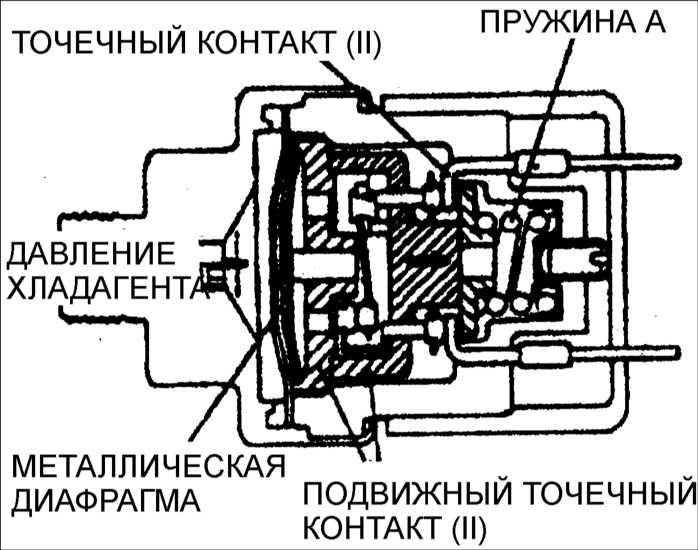

Работа реле низкого давления
Давление хладагента
выше 2,25±0,2 кг/см2.
В этом случае давление хладагента становится
выше противодействия пружины (А), поэтому механическая диафрагма деформируется,
и подвижный точечный контакт смещается вправо.
В этот момент точечный
контакт (I) замкнут, т. е. имеется состояние ВКЛЮЧЕНО, и работает магнитная муфта
компрессора.
Давление хладагента ниже 2,0±0,2 кг/см2.
При этом действие пружины становится больше давления хладагента, точечный
контакт (I) размыкается, и возникает состояние ВЫКЛЮЧЕНО.
 |

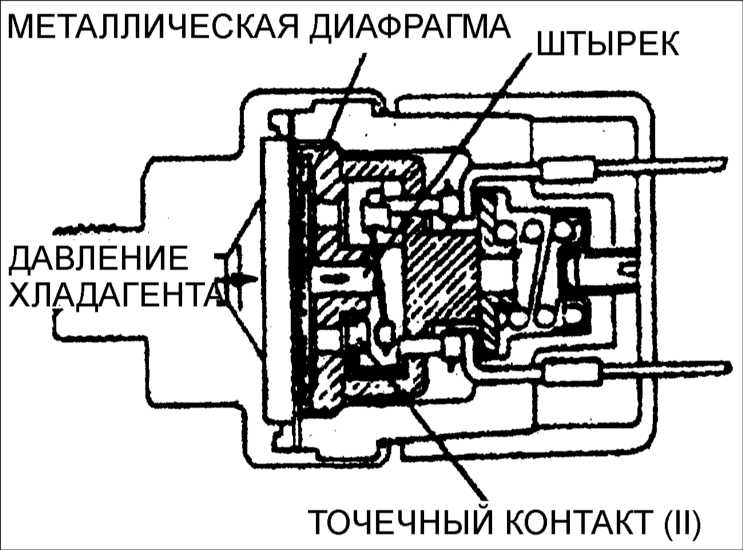

Работа реле высокого давления
Давление хладагента выше 32,2±0,2 кг/см2.
В этом случае давление хладагента становится выше противодействия пружины А, поэтому механическая диафрагма деформируется и смещает вправо штырек.
В этот момент точечный контакт (II) размыкается, тем самым возникает состояние ВЫКЛЮЧЕНО, и магнитная муфта закрывается, т, е, возникает состояние ВКЛЮЧЕНО.
Давление хладагента ниже 2,0±0,2 кг/см2.
При этом давление металлической диафрагмы становится выше давления хладагента, поэтому диафрагма возвращается к своей первоначальной форме, точечный контакт (II) замыкается, и возникает состояние ВЫКЛЮЧЕНО.
 |
