17.8. Привод смешивания
|
|
Проверка привода смешивания |

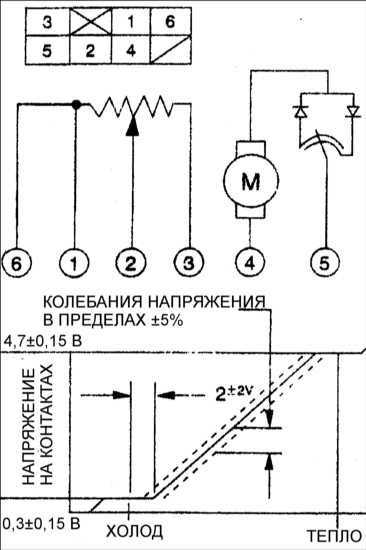

Привод получает сигналы от блока автоматического управления и включается для открывания
створки смешивания. В этом приводе установлен потенциометр, определяющий положение
створки смешивания.
1. Потенциометр
Потенциометр – это резистор, установленный на печатной плате привода. В соответствии
с выходной скоростью он определяет положение створки смешивания как отношение
напряжения на подвижном контакте Е1 к опорному напряжению Е и посылает свой
сигнал на блок автоматического управления в качестве сигнала обратной связи.
2. Работа привода
Если сигналы с выхода блока автоматического управления будут такими, как описаны
ниже, включится электродвигатель, установленный в приводе.
Скользящие контакты вращаются, будучи жестко закреплены на выходном валу электродвигателя,
и он останавливается при попадании скользящего контакта на пластину контактов
А или В.
При отключении выходного сигнала блока автоматического управления электродвигатель
останавливается независимо от положения контакта.
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Проверьте, заработает ли электродвигатель
после подачи (+) на контакт 4 и (–) на контакт 5.
Проверьте также изменение направления его вращения на противоположное
при подключении в обратном порядке. |
| 2. При неисправности электродвигателя замените
его. |
|
