Киа Кларус. Стояночный тормоз

19.15. Стояночный тормоз

ОБЩИЕ СВЕДЕНИЯ

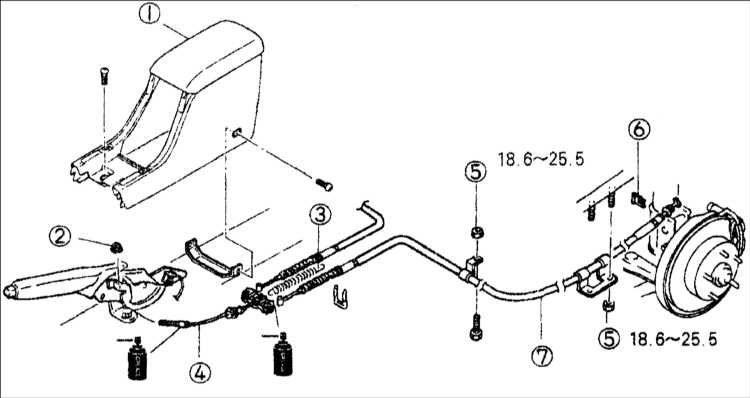

1 – кожух;
2 – регулировочная гайка;
3 – возвратная пружина;
4 – передний трос стояночного тормоза;

5 – гайка;
6 – фиксатор;
7 – задний трос стояночного тормоза.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

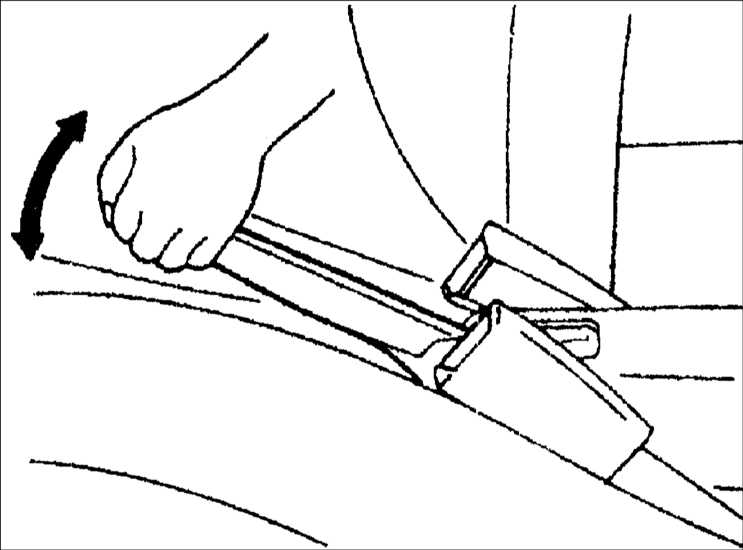

Убедитесь в том, что ход рычага соответствует указанному ниже значению при поднятии его с усилием 98 Н (10 кгс).

Ход: 5–7 щелчков

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед регулировкой пустите двигатель и несколько раз нажмите на педаль тормоза при движении автомобиля задним ходом.
2. Выключите двигатель.

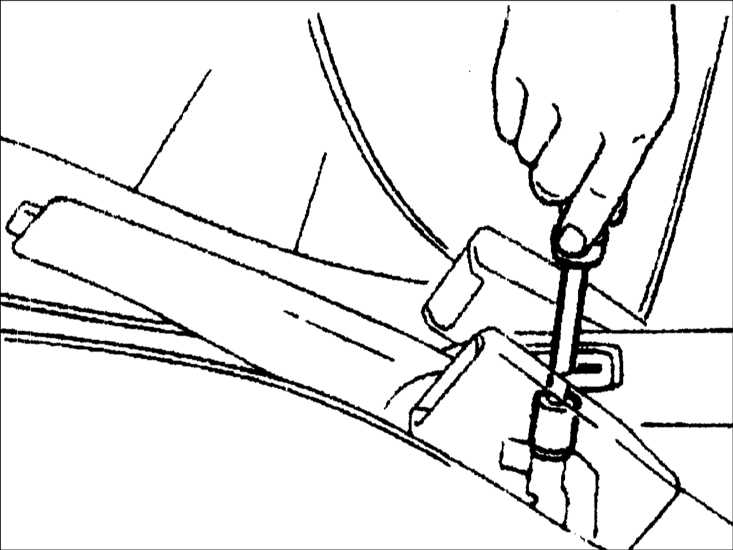

3. Выверните болт и снимите крышку рычага стояночного тормоза.
	4. Извлеките зажим регулировочной гайки и поверните регулировочную гайку впереди стояночного троса.
5. После регулировки выполните следующие проверки: – включите зажигание, поднимите рычаг тормоза на один щелчок и убедитесь, что контрольная лампа загорелась; – убедитесь в отсутствии заедания заднего тормоза.

Снятие и установка

Предупреждение стояночного тормоза.

педаль тормоза и убедитесь в отсутствии заедания задних тормозов при вращении колеса вручную.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снятие проводите в последовательности, показанной на рисунке.

2. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их.

3. Установку проводите в последовательности, обратной показанной на рисунке.
