19.11. Проверка вакуумного усилителя
тормозов
Проверка без измерительного прибора Этап
1
|
ПОРЯДОК ВЫПОЛНЕНИЯ |

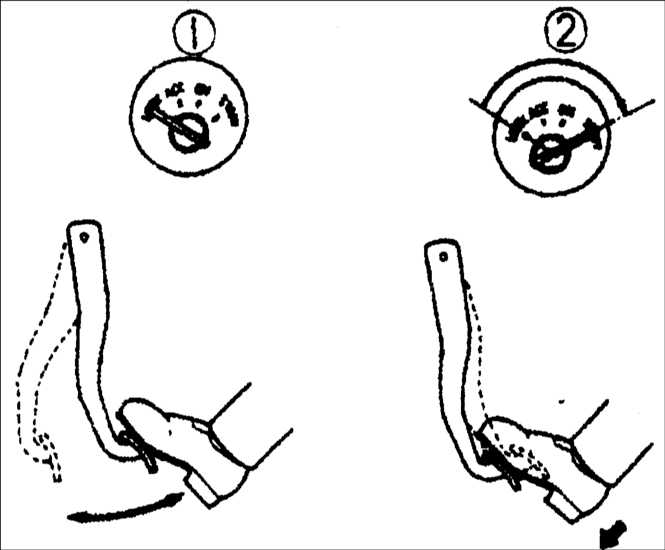

| 1. При выключенном двигателе несколько
раз нажмите на педаль тормоза. | | 2.
Удерживая педаль нажатой, пустите двигатель. |  | 3.
Если педаль тормоза перемещается вниз сразу же после пуска двигателя, это свидетельствует
о нормальной работе вакуумного усилителя тормозов. | |
Этап 2
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Пустите двигатель. | | 2.
Через 1–2 минуты остановите двигатель. | | 3.
Нажмите на педаль тормоза с обычным усилием. | | 4.
Если первый ход педали – длинный и второй ход короче, чем первый ход, это свидетельствует
о нормальной работе вакуумного усилителя тормозов. |  | 5.
В противном случае, проверьте односторонний вакуумный клапан или вакуумный шланг
на отсутствие повреждений и проверьте надежность их креплений. | |
Этап 3
| ПОРЯДОК ВЫПОЛНЕНИЯ |

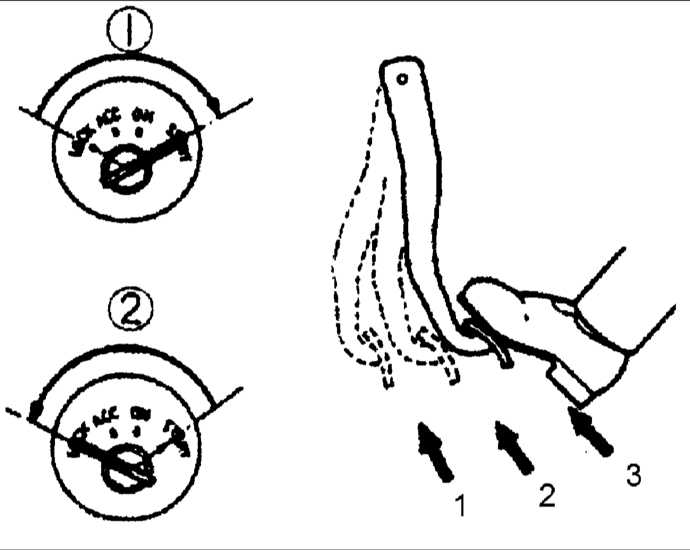

| 1. Пустите двигатель. | | 2.
Нажмите на педаль тормоза с обычным усилием. | | 3.
Остановите двигатель. | | 4. Медленно
нажмите на педаль тормоза и удерживайте ее нажатой в течение 30 с. |
 | 5.
Если высота педали не изменяется, вакуумный усилитель тормозов работает нормально. |
6. В противном случае, проверьте односторонний
вакуумный клапан или вакуумный шланг на отсутствие повреждений и проверьте надежность
их креплений.
Если неисправность все еще не устранена, выполните более
детальный осмотр, используя манометр и вакуумметр. | |

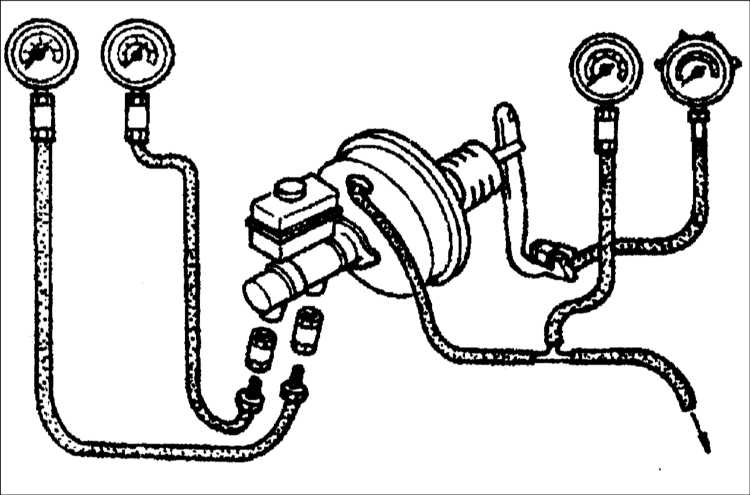

Проверка с помощью измерительного прибора Подключите манометр,
измеритель вакуума и измеритель силы давления на педаль, как показано на рисунке.
После удаления воздуха из манометра проведите тест в соответствии с 3 приведенными
ниже пунктами.
Предупреждение
продаже датчики и измеритель силы давления на педаль.
а)
Проверка уменьшения вакуума
Незагруженное состояние
| ПОРЯДОК ВЫПОЛНЕНИЯ |

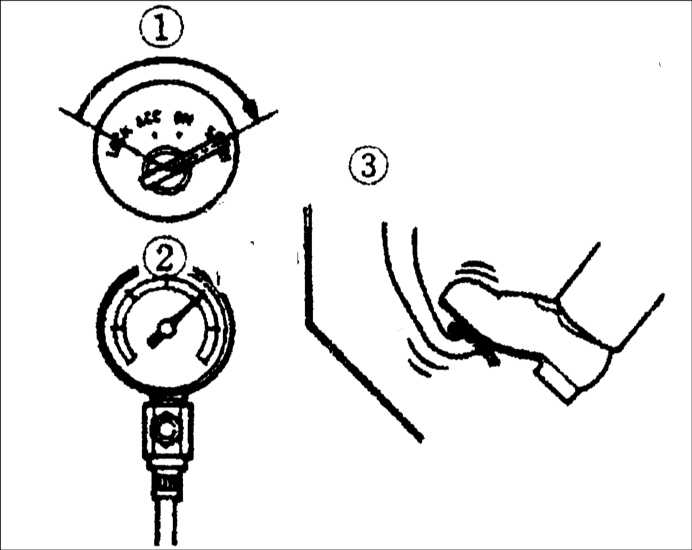

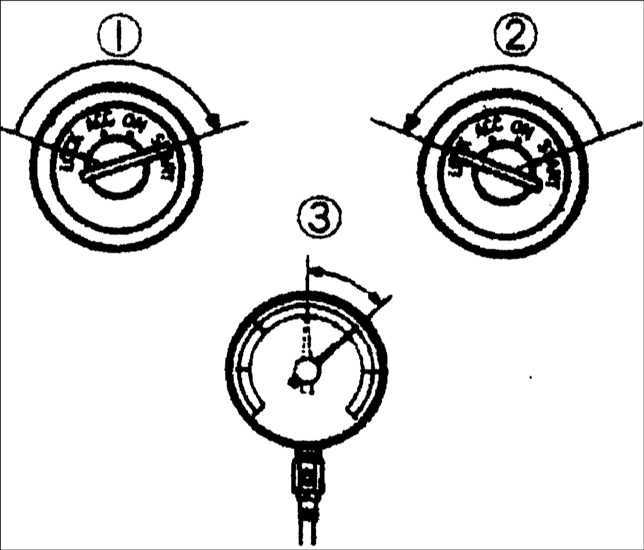

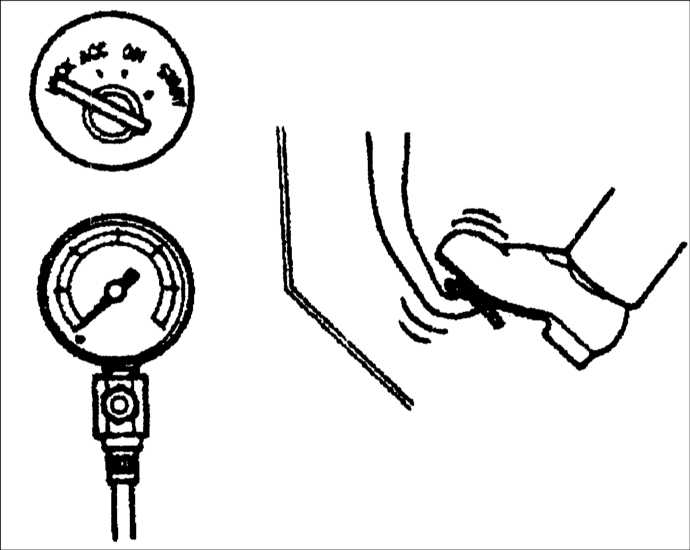

| 1. Пустите двигатель. | | 2.
Выключите двигатель, когда показания измерителя вакуума станут равными 500 мм.рт.ст. |
 | 3.
Следите за показаниями измерителя вакуума в течение 15 с. Если они находятся в
пределах 475–500 мм.рт.ст., значит система исправна. | |
Загруженное состояние
| ПОРЯДОК ВЫПОЛНЕНИЯ |

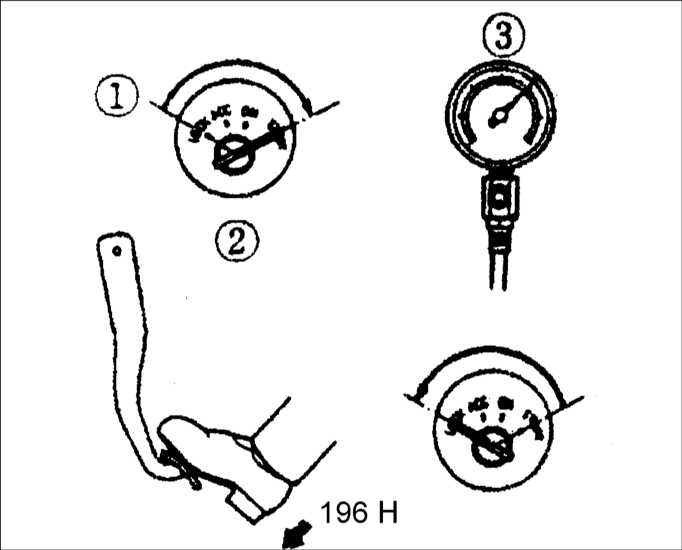

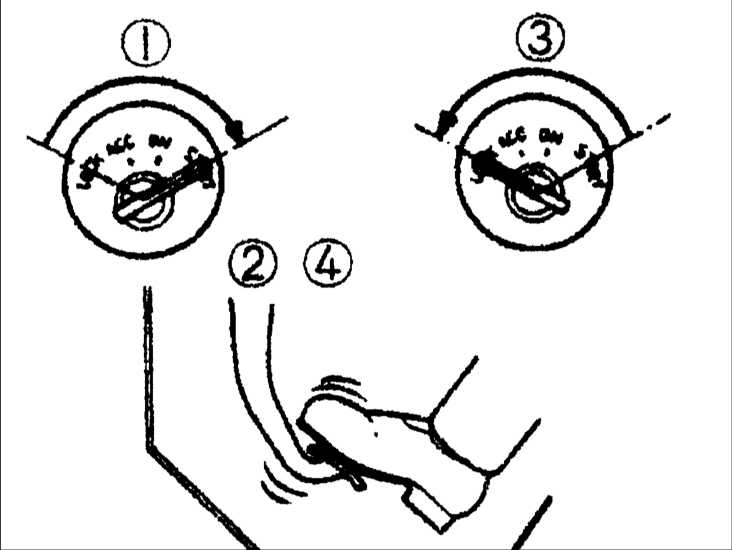

| 1. Пустите двигатель. | | 2.
Нажмите на педаль тормоза с усилием 196 Н. | | 3.
Удерживая педаль нажатой, выключите двигатель, когда показания измерителя вакуума
составят 500 мм.рт.ст. |  | 4.
Следите за показаниями измерителя вакуума в течение 15 с. Если показания измерителя
вакуума находятся в пределах 475–500 мм.рт.ст., система исправна. | |
b) Проверка гидравлического давления
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 | 1.
Если при выключенном двигателе (вакуум 0 мм.рт.ст.) давление жидкости соответствует
приведенным ниже требованиям, система исправна.
| Сила нажатия на педаль | Давление жидкости
| | 196 Н | 1,177 кПа | |
 | 2.
Пустите двигатель. Нажмите на педаль тормоза, когда показания измерителя вакуума
составят 500 мм.рт.ст. Если давление жидкости соответствует приведенным ниже требованиям,
система исправна.
| Сила нажатия на педаль | Давление жидкости
| | 196 Н | 1,177 кПа | |
|
