Киа Кларус. Педаль тормоза

19.8. Педаль тормоза

ОБЩИЕ СВЕДЕНИЯ

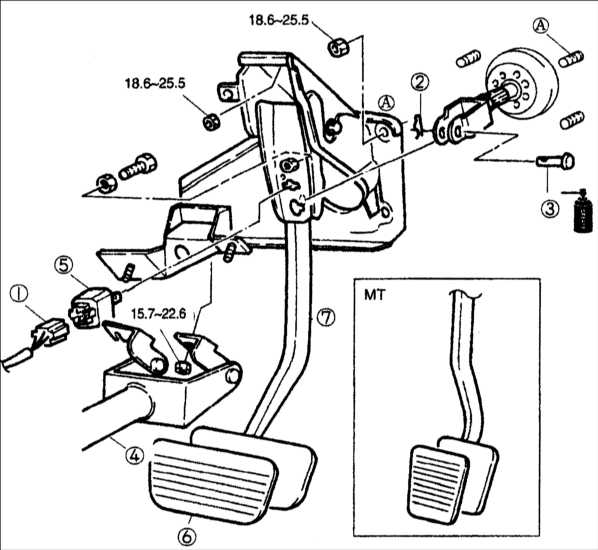

1 – разъем выключателя стоп–сигнала;
2 – пружинный шплинт;
3 – штифт с головкой и отверстием под шплинт;

4 – вал рулевой колонки;
5 – выключатель стоп–сигнала;
6 – накладка педали;
7 – педаль тормоза.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разборку проводите в последовательности, показанной на рисунке, с учетом следующего.

2. Снимите шплинт и удалите штифт с головкой и отверстием под шплинт.

3. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их.

4. Сборку проводите в последовательности, обратной показанной на рисунке, с учетом следующего.

5. После установки проверьте и, при необходимости, отрегулируйте высоту установки педали тормоза и зазор.
