Киа Кларус. Свободный ход педали тормоза



Киа Кларус. Свободный ход педали тормоза

19.6. Свободный ход педали тормоза

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С выключенным двигателем нажмите на педаль тормоза несколько раз для того, чтобы убрать любые люфты в системе.
2. Снимите пружинный зажим и убедитесь, что отверстия на вилке и педали совпадают, затем снова установите зажим.

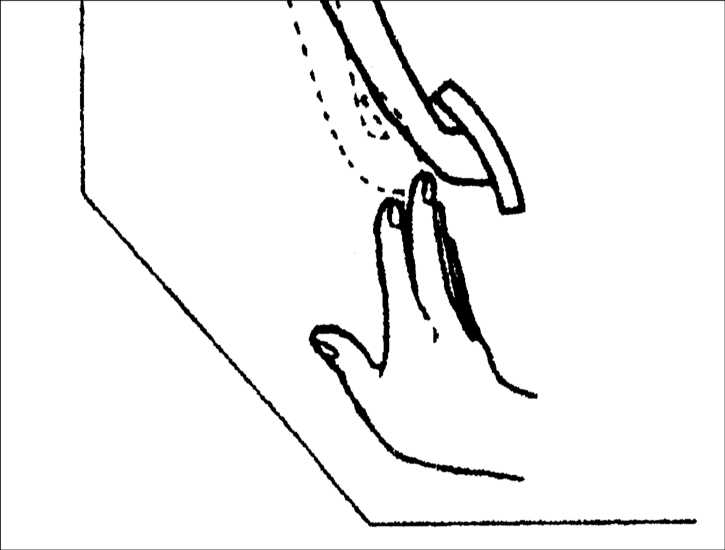

13.19 Свободный ход педали тормоза Киа Кларус3. Рукой нажмите на педаль тормоза до появления ощутимого сопротивления и измерьте свободный ход педали.

Свободный ход педали тормоза: 4–7 мм

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите пружинный зажим и штифт.

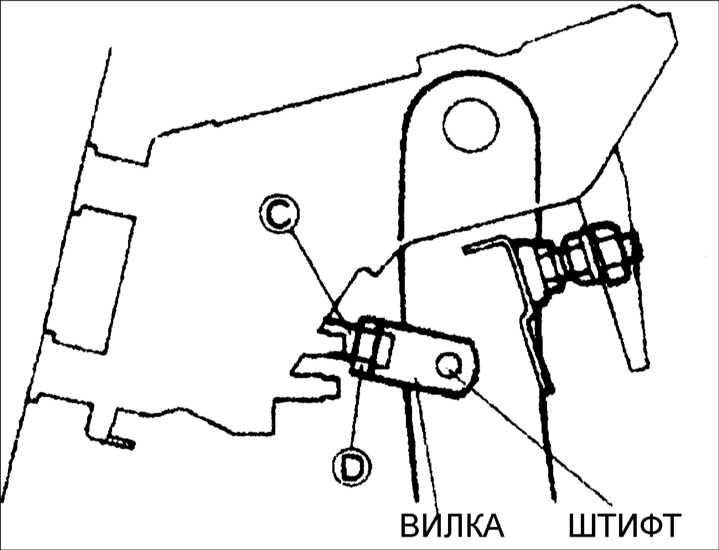

13.19 Свободный ход педали тормоза Киа Кларус2. Ослабьте стопорную гайку (D) и совместите отверстия на вилке и педали поворотом толкателя (С).
3. Установите штифт и пружинный зажим.
4. Затяните стопорную гайку (D).

Момент затяжки: 23,5–34,3 Н•м

5. По окончании регулировки проверьте высоту педали и включение лампы стоп–сигнала.
