Киа Кларус. Рулевая передача

13.8. Рулевая передача

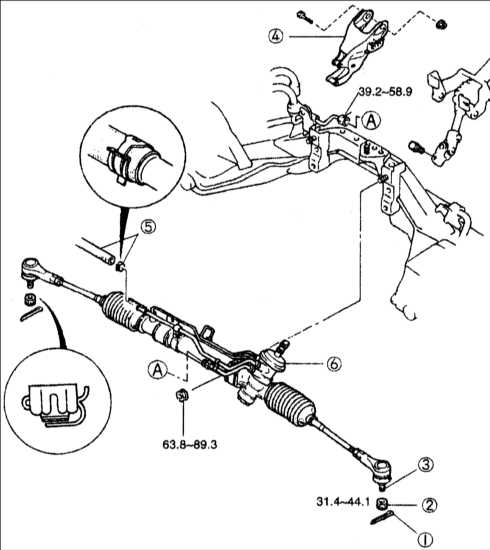

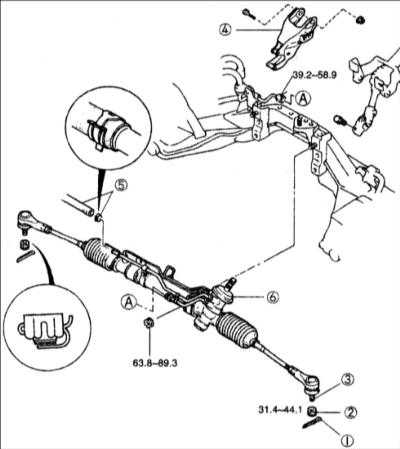

ОБЩИЕ СВЕДЕНИЯ

1 – шплинт;
2 – гайка;
3 – рулевая тяга и шаровой шарнир;

4 – крепление двигателя;
5 – возвратный шланг;
6 – рулевая передача и привод.

Снятие рулевой передачи необходимо проводить с правой стороны автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте гайки крепления колес.
2. Поднимите автомобиль и закрепите его на опорах.
3. Снимите колеса.

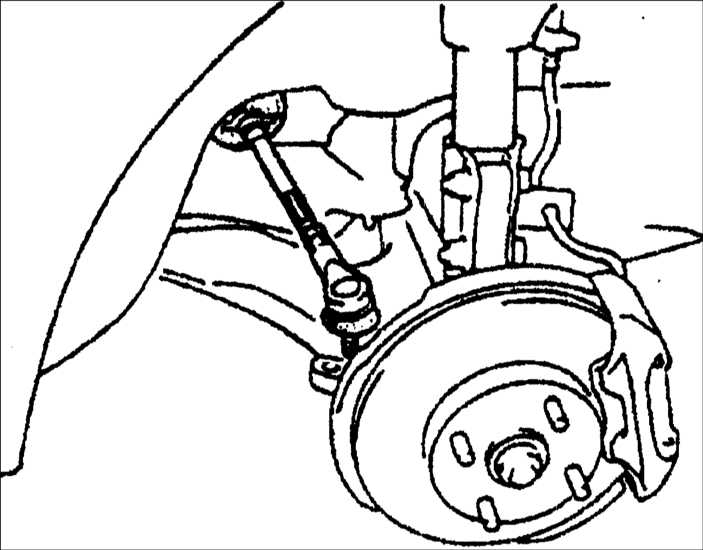

4. Извлеките шплинт и отверните гайку крепления пальца шарового шарнира наконечника рулевой тяги к поворотному кулаку. Отворачивайте гайку до тех пор, пока она не достигнет конца пальца.

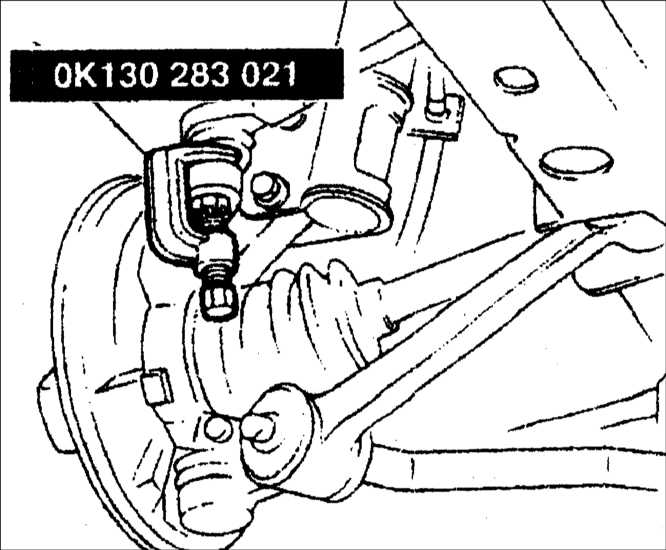

	5. Съемником OK130 283 021 выдавите палец шарового шарнира наконечника рулевой тяги с поворотного кулака.
Предупреждение повреждения резьбы цапфы наверните на резьбу временную гайку. Не затягивайте гайку сильно, чтобы не повредить резьбу.

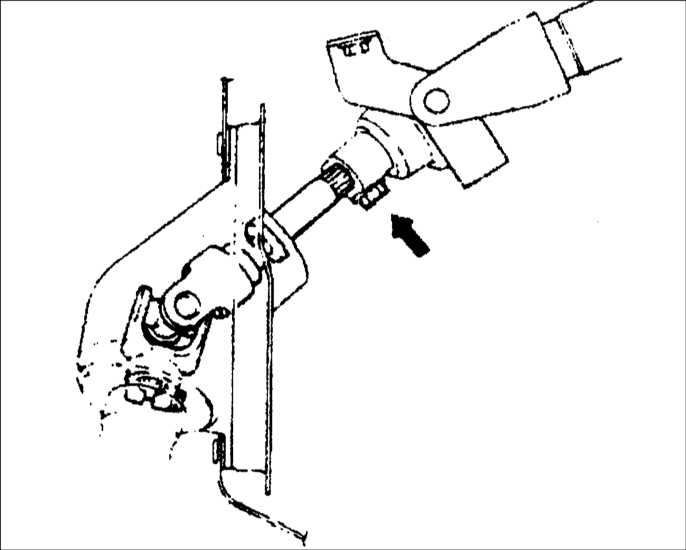

6. Выверните болт, соединяющий универсальный шарнир и вал шестерни рулевой передачи.
7. Слейте жидкость из гидравлического привода усилителя рулевого управления.
8. Отсоедините напорный и возвратный шланги от картера рулевой передачи.
9. Выверните болты крепления картера рулевой передачи.
10. Переместите рулевую передачу и достаньте ее с правой стороны автомобиля.
Предупреждение рулевой передачи соблюдайте осторожность, чтобы не повредить защитные чехлы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка проводится в последовательности, обратной снятию.

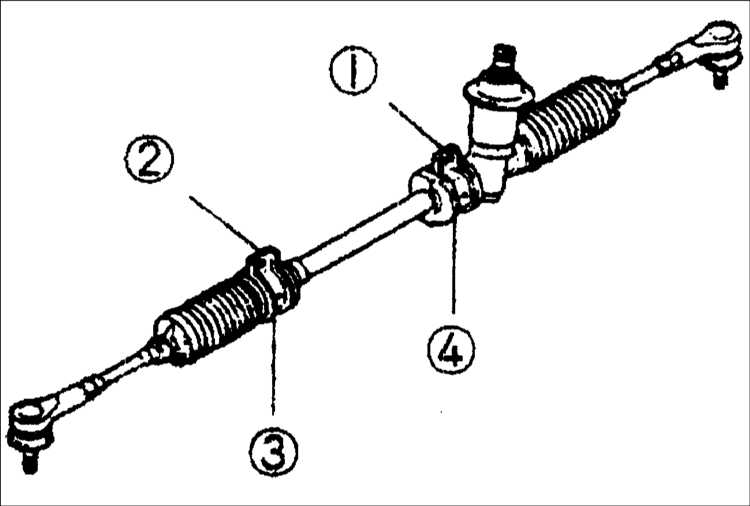

	2. Вворачивайте гайки крепления рулевой передачи в порядке, показанном на рисунке. Момент затяжки: 31–46 Н•м
	3. Соедините промежуточный вал и вал шестерни и закрепите болтом, затянув его требуемым моментом. Момент затяжки: 18–27 Н•м
4. После установки удалите воздух из системы рулевого управления и, при необходимости, отрегулируйте схождение.
