Киа Кларус. Топливный бак

6.6. Топливный бак

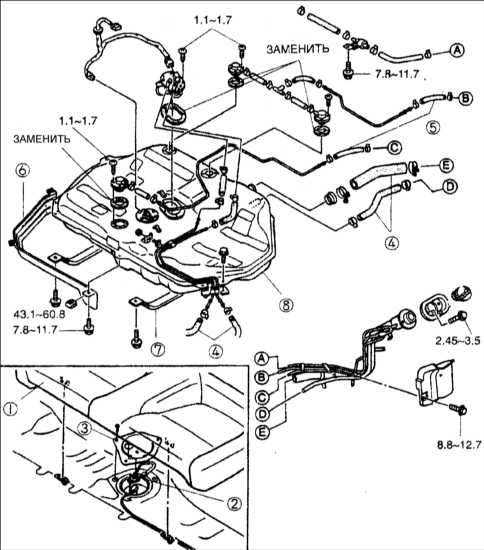

ОБЩИЕ СВЕДЕНИЯ

1 – заднее сидение;
2 – разъем топливного насоса;
3 – крышка;
4 – топливный шланг;

5 – шланг системы удаления паров топлива;
6 – гаситель пульсаций;
7 – кронштейн топливного бака;
8 – топливный бак.

Предупреждение снимите давление в топливной системе.

при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите.

паров топлива.

из топливного бака.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите давление в топливной системе.

2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

3. Снимите подушку заднего сидения.

4. Отсоедините разъемы от блока подачи топлива.

5. Выверните три винта крепления крышки.

6. Отсоедините два топливных шланга от блока подачи топлива.

7. Поднимите автомобиль.

8. Установите домкрат под топливным баком.

9. Отсоедините топливные шланги от топливного бака.

10. Выверните болты крепления кронштейнов топливного бака.

Предупреждение открывшиеся отверстия топливного бака для того, чтобы исключить выход из бака паров топлива.

11. Снимите топливный бак из-под автомобиля.

Предупреждение топливном баке есть пары топлива, которые взрывоопасны, поэтому соблюдайте осторожность. Обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите. Как можно скорее очистите топливный бак от паров топлива.

12. Визуально проверьте все детали топливного бака и, при необходимости, отремонтируйте или замените их.

13. Установка топливного бака проводится в последовательности, обратной снятию.
