Киа Кларус. Водяной насос

4.7. Водяной насос

ОБЩИЕ СВЕДЕНИЯ

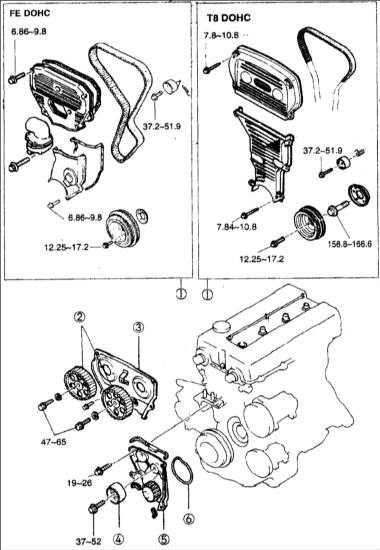

1 – зубчатый ремень; 2 – шкив распределительного вала; 3 – уплотнительная прокладка;

4 – натяжной ролик; 5 – водяной насос; 6 – прокладка.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

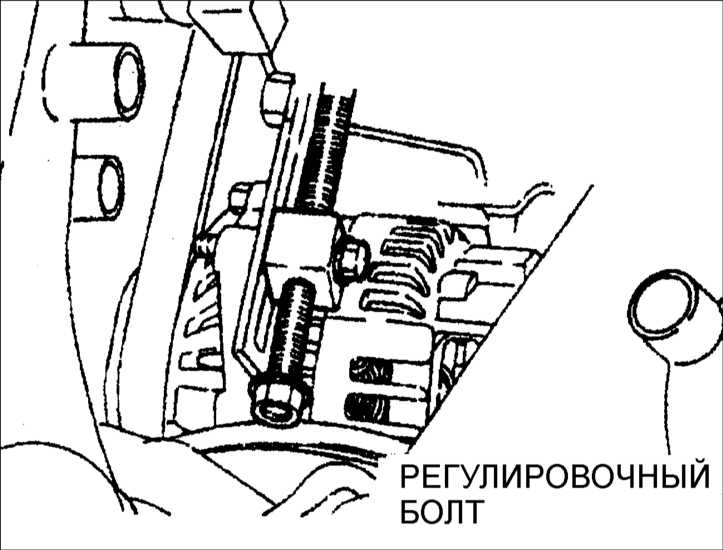

1. Снимите радиатор. 2. Ослабьте крепежный и регулировочный болты генератора и снимите приводной ремень. 3. Поверните коленчатый вал так, чтобы поршень первого цилиндра находился в верхней мертвой точке в такте сжатия (TDC). 4. Слейте охлаждающую жидкость в подходящий контейнер. 5. Снимите водяной насос в следующей последовательности: – зубчатый ремень; – шкив распределительного вала; – уплотнительная прокладка; – натяжной ролик; – водяной насос; – прокладка.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте водяной насос на отсутствие трещин и повреждений. 2. Проверните вал водяного насоса и проверьте плавность вращения при отсутствии шума. При необходимости, замените водяной насос.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

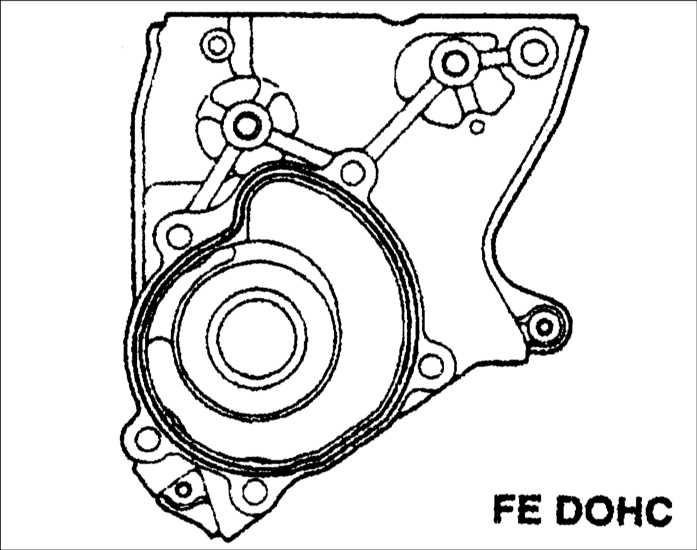

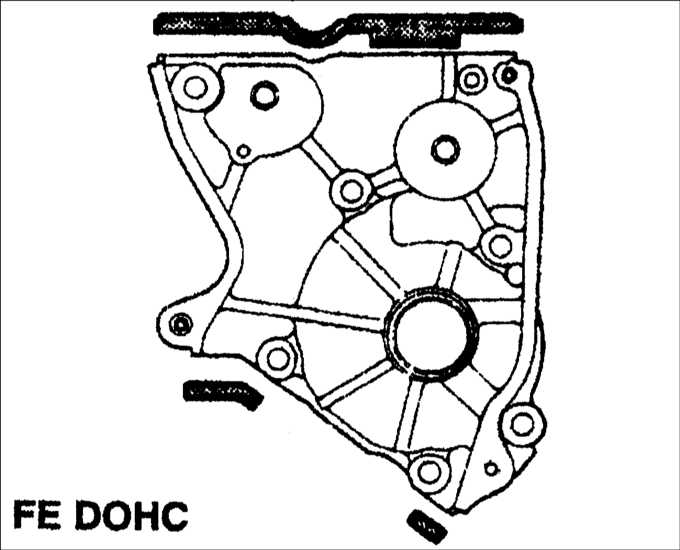

1. Очистите от остатков прокладки и инородного материала привалочную поверхность уплотнения водяного насоса. 2. Установите резиновое уплотнение на водяной насос. 3. Установите водяной насос и закрепите его болтами. Момент затяжки: 19–25 Н•м Предупреждение падения прокладки при установке насоса нанесите кремнийорганический герметик в паз прокладки, как показано на рисунке. Не следует наносить герметик на привалочные поверхности. 4. Дальнейшая установка насоса проводится в последовательности, обратной снятию. 5. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости. 6. Подсоедините провод к отрицательной клемме аккумуляторной батареи. 7. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
