Киа Кларус. Радиатор



Киа Кларус. Радиатор

4.6. Радиатор

ОБЩИЕ СВЕДЕНИЯ

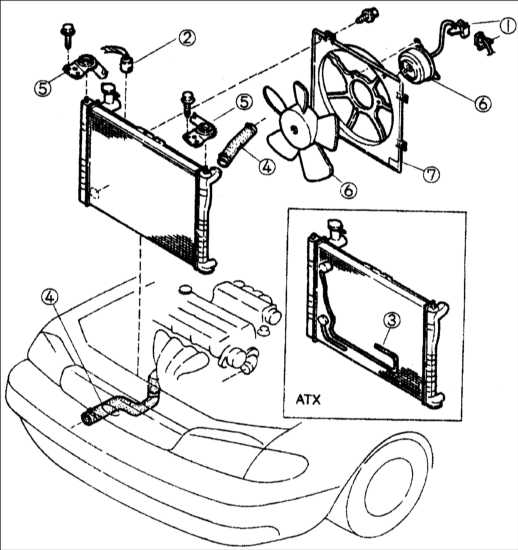

4.6 Радиатор Киа Кларус
1 – электрический разъем вентилятора радиатора;
2 – электрический разъем вентилятора конденсатора;
3 – шланги масляного радиатора (АКП);
4 – верхний и нижний шланги радиатора;
5 – кронштейн радиатора;
6 – вентилятор радиатора и электродвигатель;
7 – обтекатель радиатора.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите заборник свежего воздуха.
3. Слейте охлаждающую жидкость в подходящий контейнер.
4. Снимите радиатор в следующей последовательности:

– отсоедините электрический разъем от вентилятора радиатора;
– отсоедините электрический разъем от вентилятора конденсатора (кондиционер);
– отсоедините шланги масляного радиатора (АКП);
– отсоедините верхний и нижний шланги радиатора;
– снимите кронштейн радиатора;
– снимите вентилятор радиатора и электродвигатель;
– снимите обтекатель радиатора.

Проверка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте радиатор на отсутствие трещин, повреждений и утечек.
2. Проверьте на отсутствие погнутых пластин радиатора. При необходимости, используя расческу, выпрямите платины.
3. Проверьте состояние входного и выходного патрубков радиатора.

Установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка проводится в последовательности, обратной снятию.

Предупреждение хомут крепления шланга на то же место шланга, где он находился перед снятием.


2. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
3. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
