Киа Маджентис. Ведомый вал коробки передач



Киа Маджентис. Ведомый вал коробки передач

8.1.10 Ведомый вал коробки передач Киа Маджентис

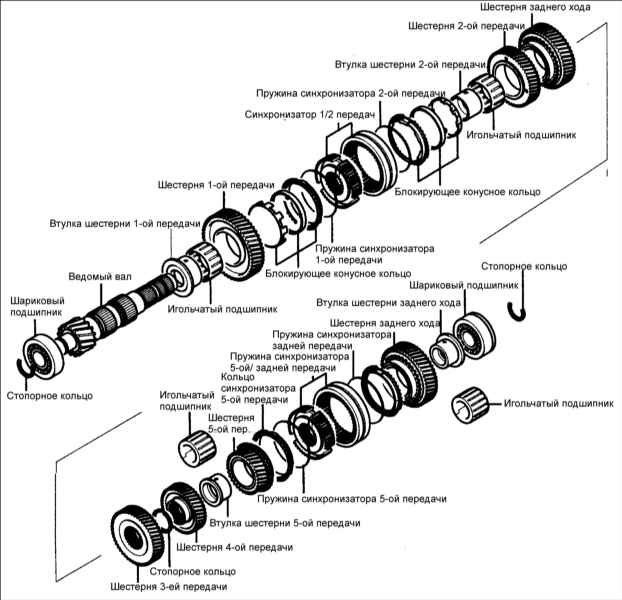

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

8.1.10 Ведомый вал коробки передач Киа Маджентис

1. Снимите стопорное кольцо.

8.1.10 Ведомый вал коробки передач Киа Маджентис

2. Используя специальный инструмент (03495–33000) снимите шариковый подшипник и шестерню заднего хода.

8.1.10 Ведомый вал коробки передач Киа Маджентис

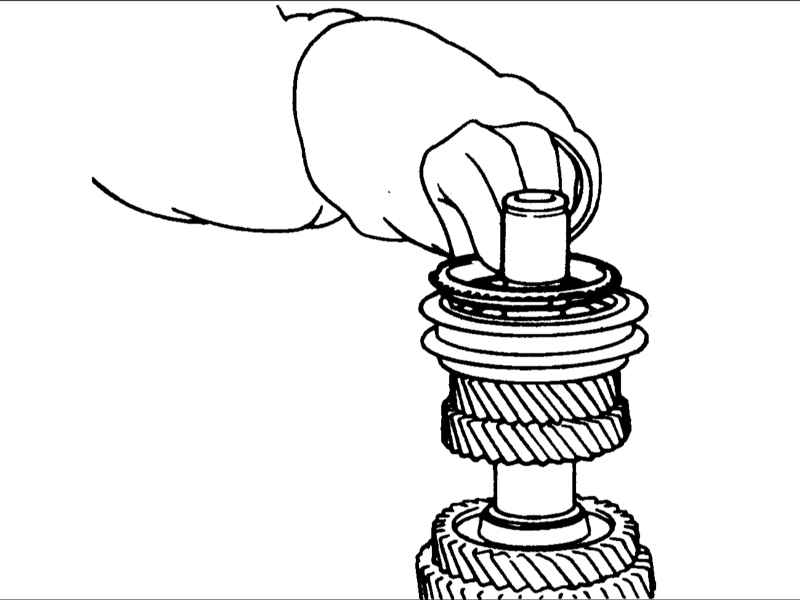

3. Снимите кольцо синхронизатора, пружину синхронизатора (5-ой передачи и передачи заднего хода), втулку (5-ой передачи и передачи заднего хода).

8.1.10 Ведомый вал коробки передач Киа Маджентис

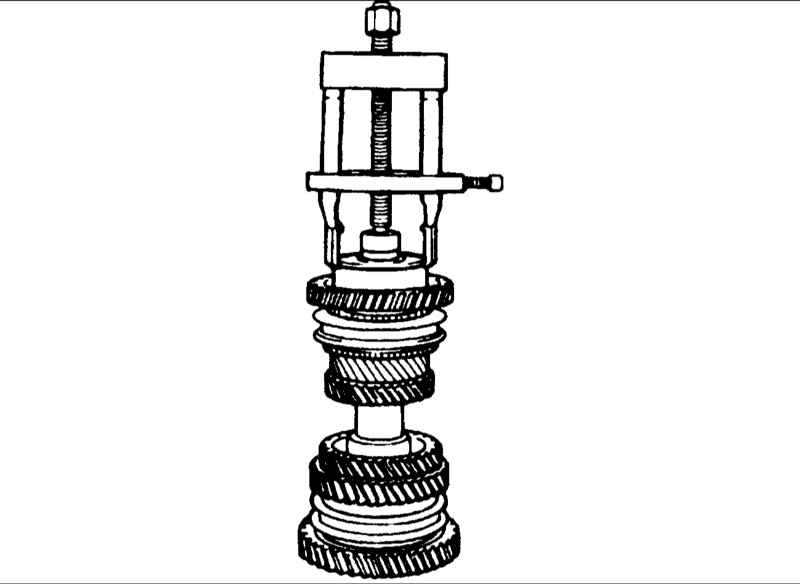

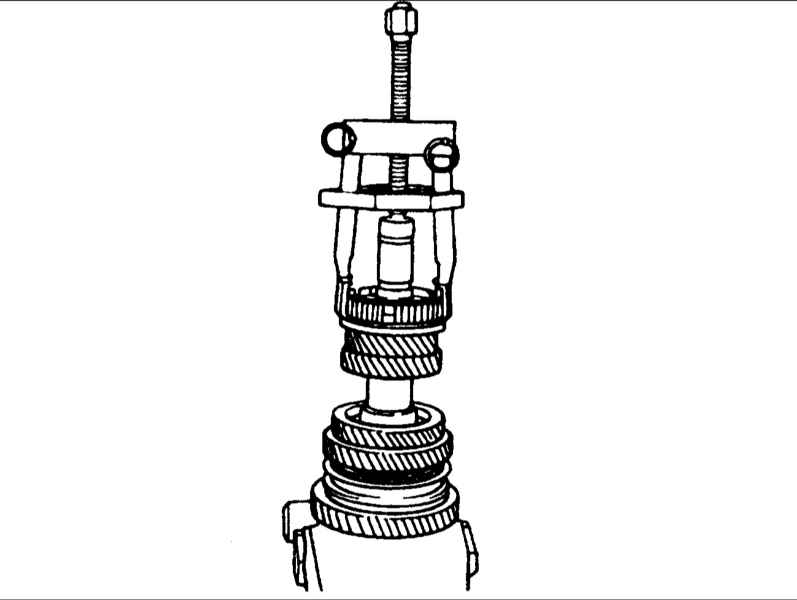

4. Используя специальный инструмент (03495–33000) снимите втулку синхронизатора и шестерню 5-ой передачи.

8.1.10 Ведомый вал коробки передач Киа Маджентис

5. Специальным инструментом (09432–33200) снимите вместе шестерни 4-ой, 3-ей, 2-ой и 1-ой передач.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

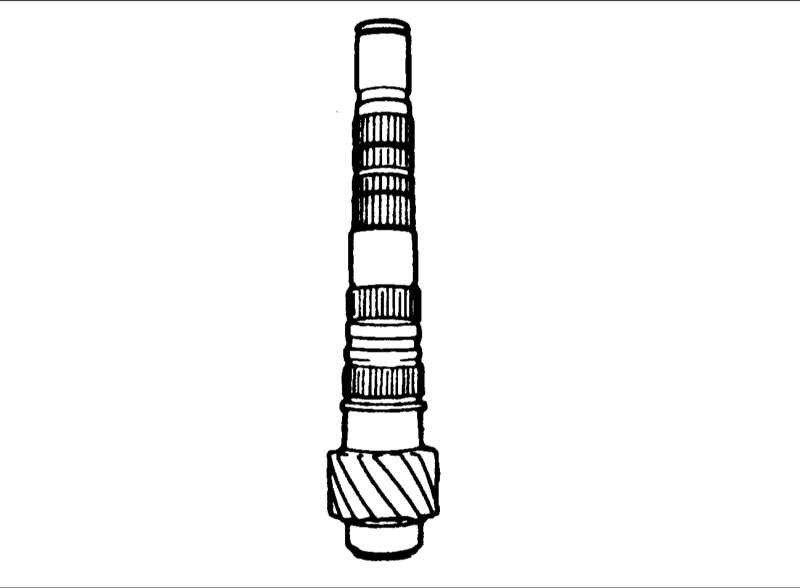

1. Проверьте поверхность ведомого вала, контактирующую с игольчатыми подшипниками на наличие повреждений или аномального износа.

8.1.10 Ведомый вал коробки передач Киа Маджентис

2. Проверьте шлицы вала на наличие повреждений или износа.

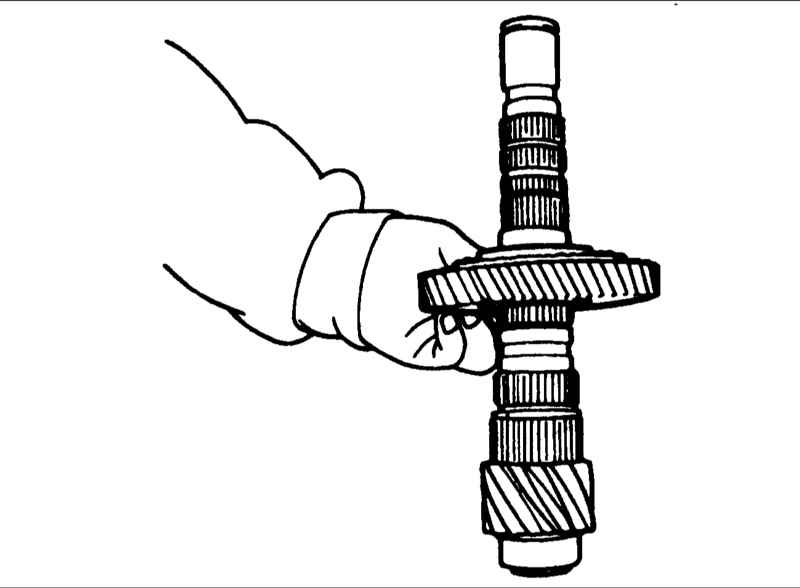

3. Установите игольчатый подшипник с опорной втулкой и шестерней на вал. Проверьте, что подшипник вращается равномерно без аномального шума или люфта.

8.1.10 Ведомый вал коробки передач Киа Маджентис

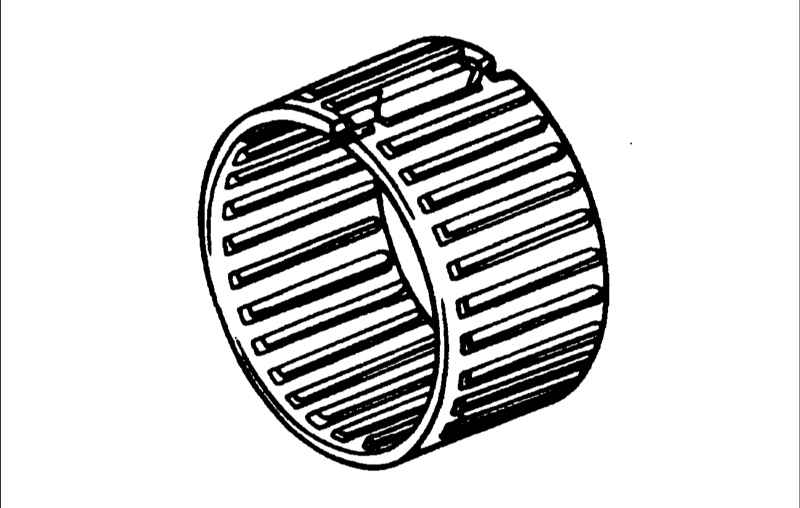

4. Проверьте корпус игольчатого подшипника на наличие повреждений.

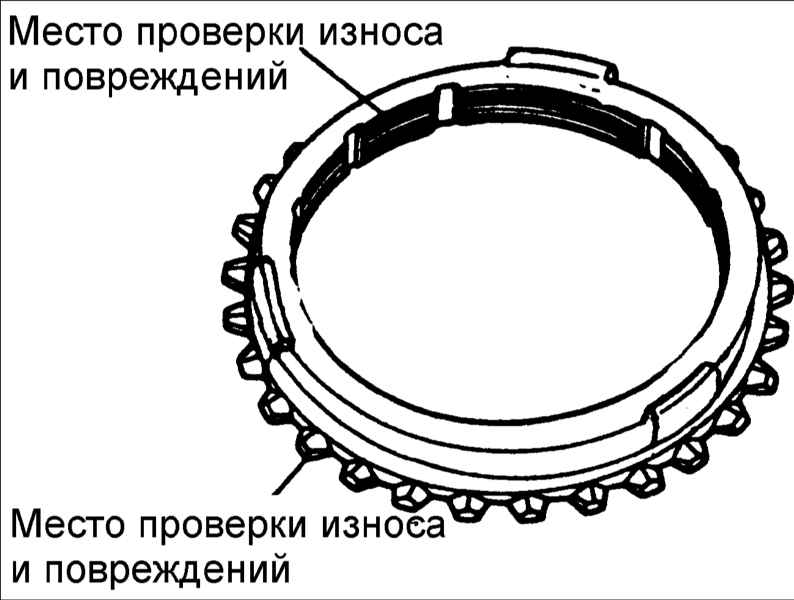

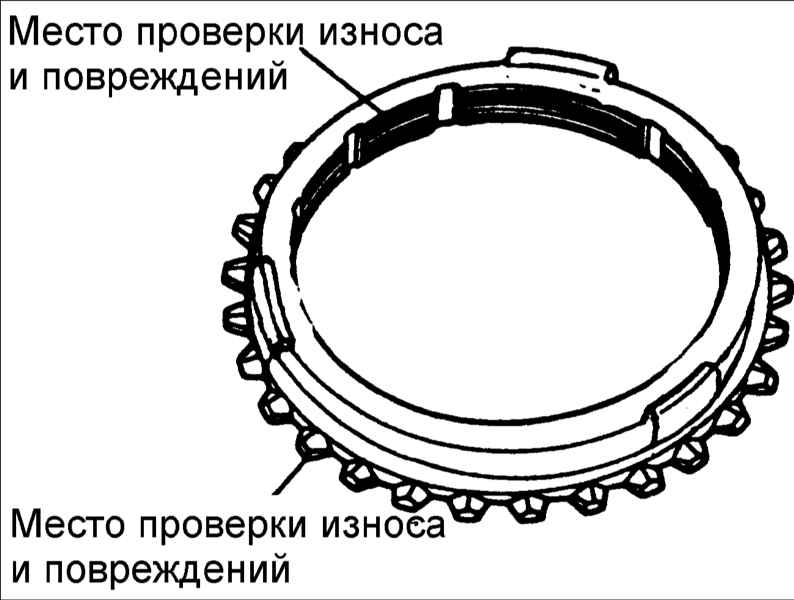

5. Проверьте зубья кольца синхронизатора на наличие повреждений.

8.1.10 Ведомый вал коробки передач Киа Маджентис

6. Проверьте внутреннюю поверхность на наличие повреждений, износа или поврежденных пазов.

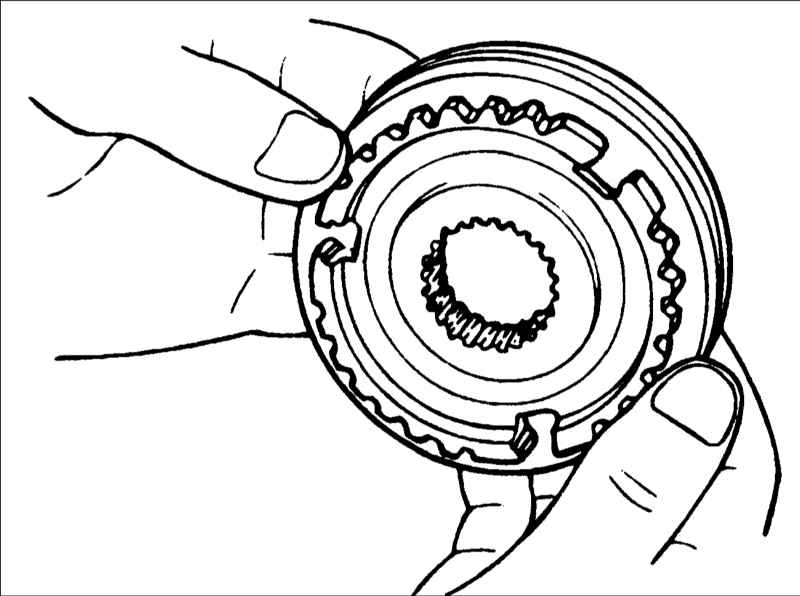

7. Установите втулку синхронизатора на втулке и убедитесь, что она перемещается плавно.
8. Проверьте втулку на наличие повреждений.

8.1.10 Ведомый вал коробки передач Киа Маджентис

9. Проверьте износ поверхностей торцов втулки (контактирующие с каждой шестерней).

Замените втулку синхронизатора и втулку как набор.

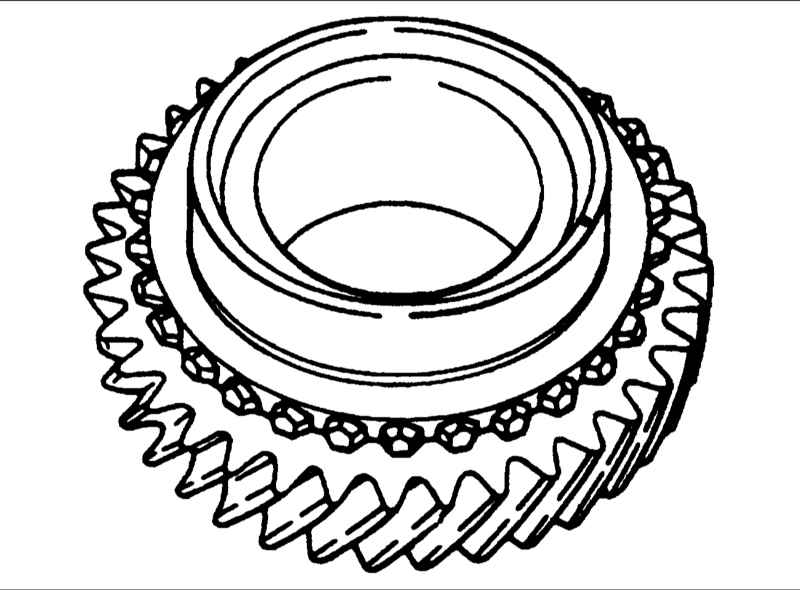

10. Проверьте зубья шестерен на наличие повреждений и износа.
11. Проверьте конусную поверхность шестерни на наличие шероховатости, повреждений и износа.

8.1.10 Ведомый вал коробки передач Киа Маджентис

12. Проверьте отверстие шестерни на наличие повреждений и износа.

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

8.1.10 Ведомый вал коробки передач Киа Маджентис

1. Установите игольчатый подшипник.

8.1.10 Ведомый вал коробки передач Киа Маджентис

2. Установите шестерню 1-ой передачи.

8.1.10 Ведомый вал коробки передач Киа Маджентис

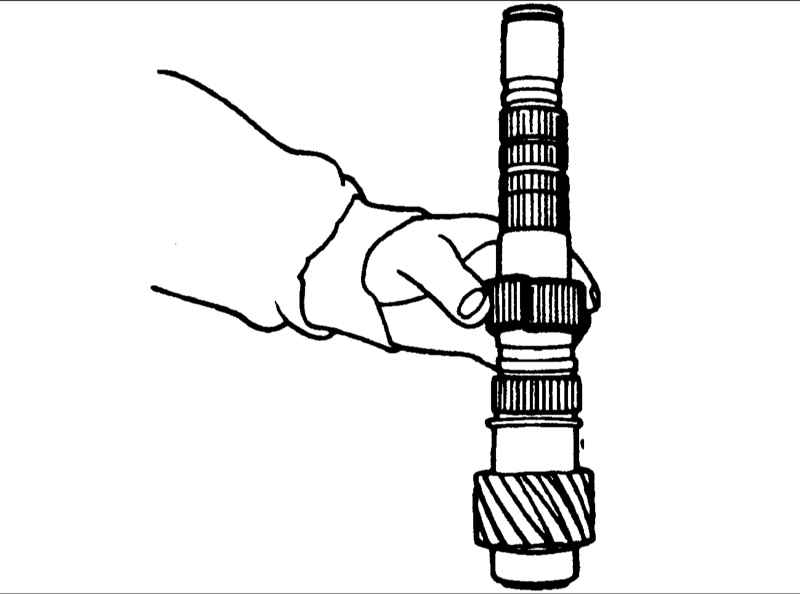

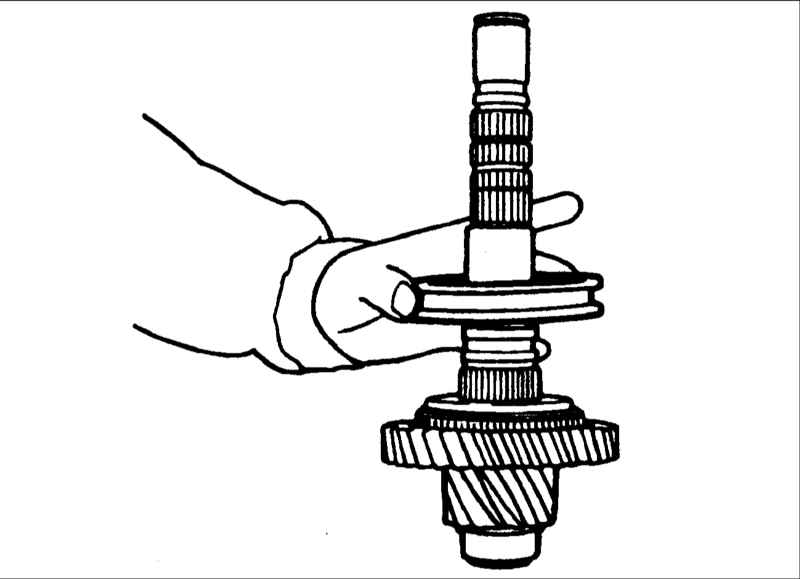

3. Установите блокирующее конусное кольцо.

8.1.10 Ведомый вал коробки передач Киа Маджентис

4. Установите втулку синхронизатора и втулку.

8.1.10 Ведомый вал коробки передач Киа Маджентис

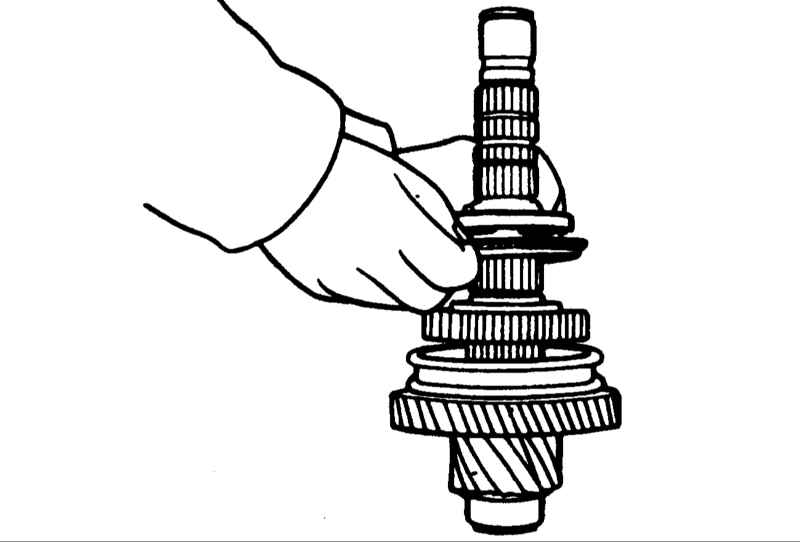

5. Установите блокирующее конусное кольцо.

8.1.10 Ведомый вал коробки передач Киа Маджентис

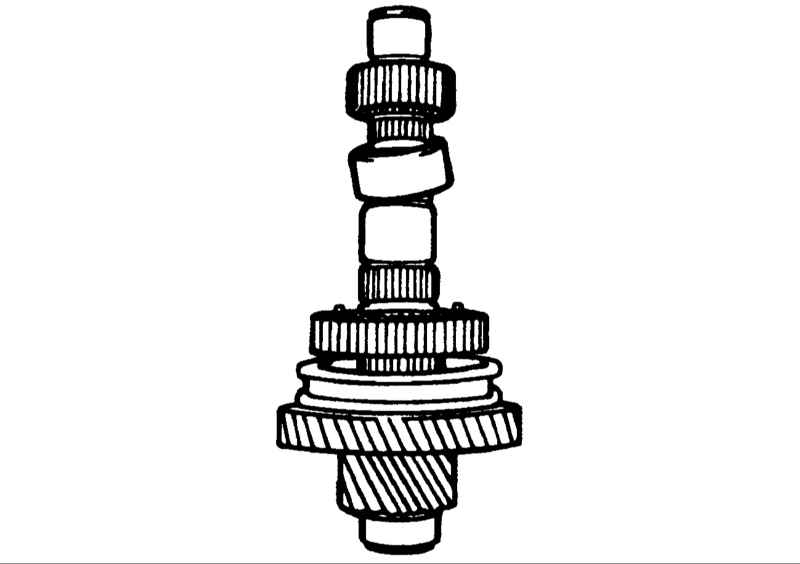

6. Установите втулку 2-ой передачи и игольчатый подшипник.

8.1.10 Ведомый вал коробки передач Киа Маджентис

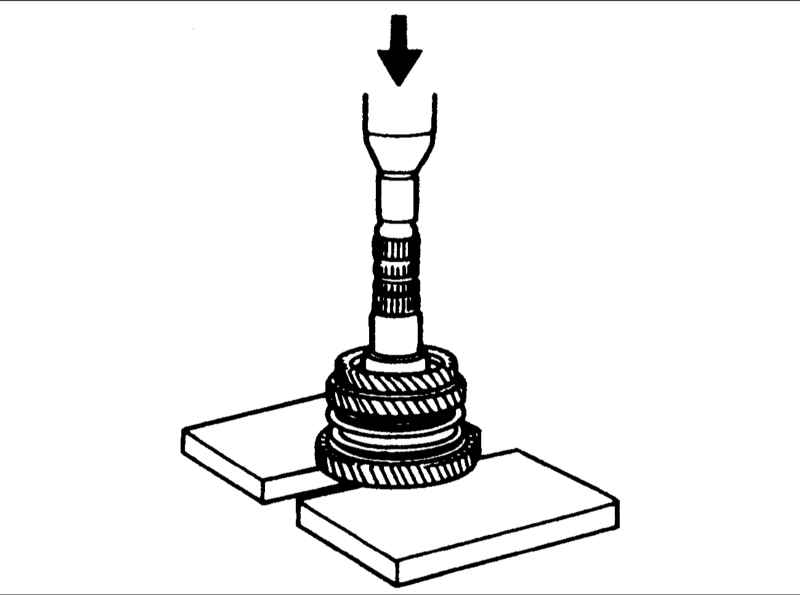

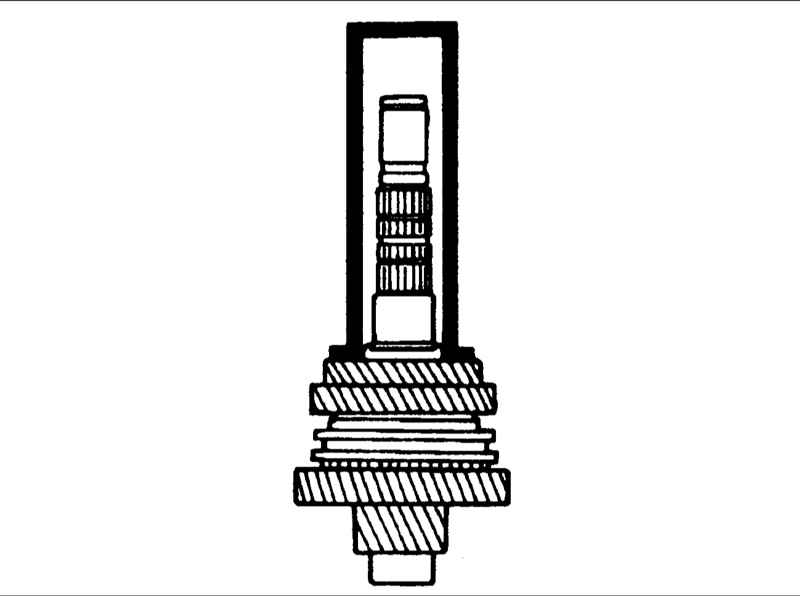

7. Используя специальный инструмент (09432–22000) установите шестерню 2-ой и 3-ей передачи.

8.1.10 Ведомый вал коробки передач Киа Маджентис

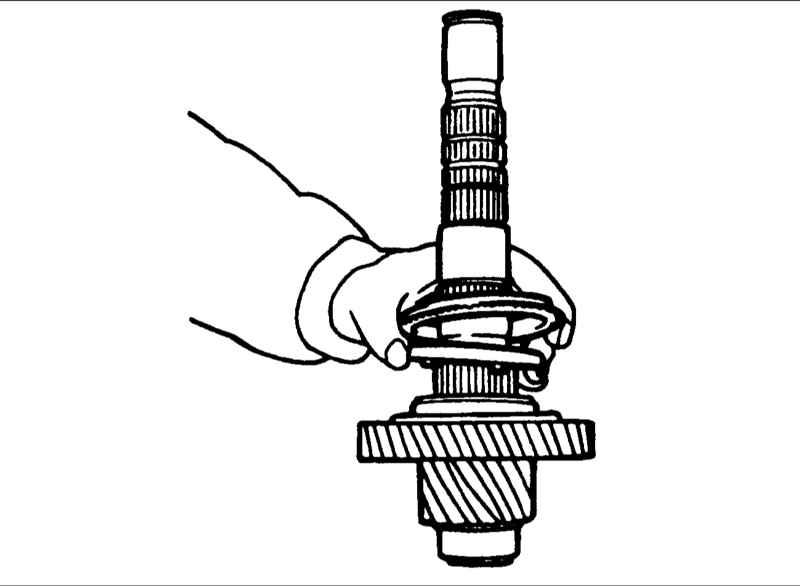

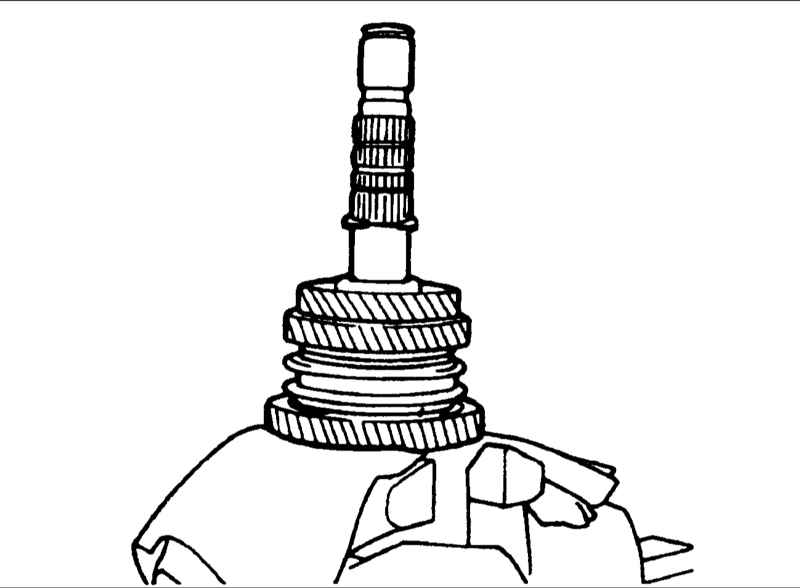

8. Установите стопорное кольцо.

8.1.10 Ведомый вал коробки передач Киа Маджентис

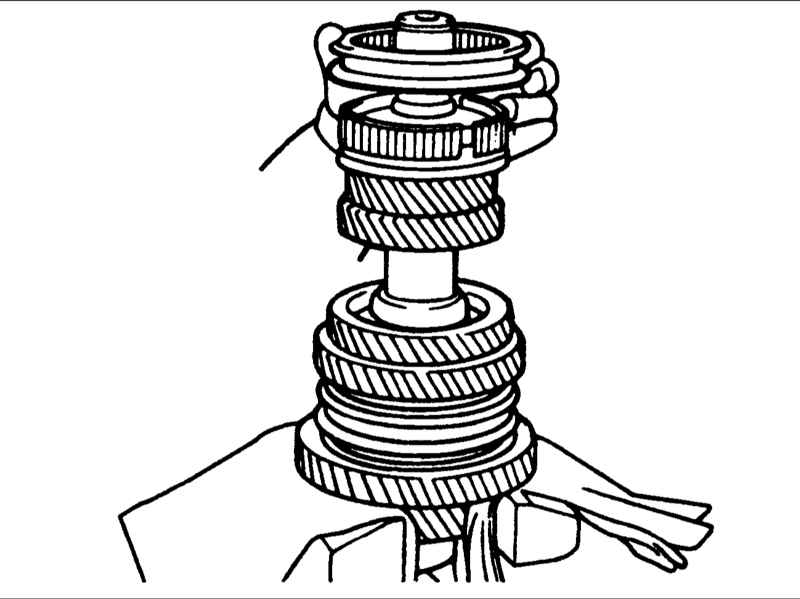

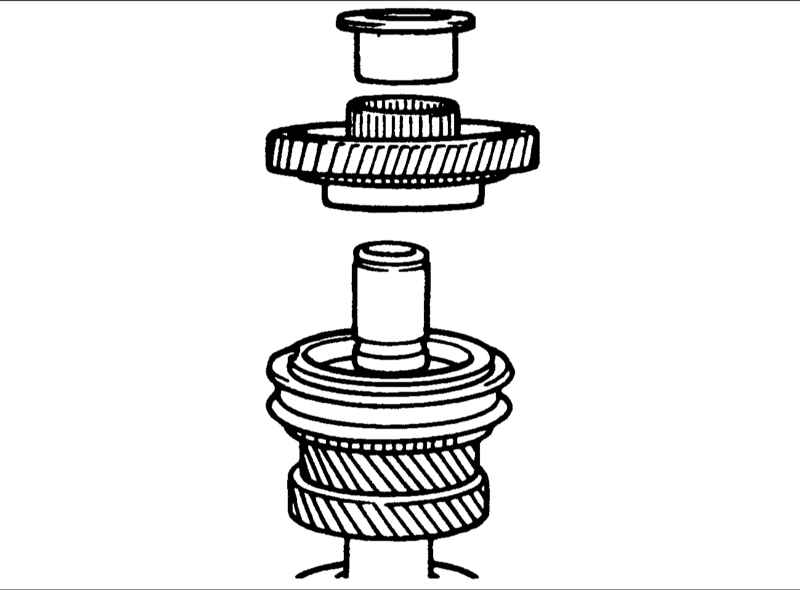

9. Установите шестерню 4-ой передачи, втулку шестерни 5-ой передачи, игольчатый подшипник, шестерню 5-ой передачи, кольцо синхронизатора 5-ой передачи, втулку синхронизатора и втулку 5-ой передачи и передачи заднего хода.

8.1.10 Ведомый вал коробки передач Киа Маджентис

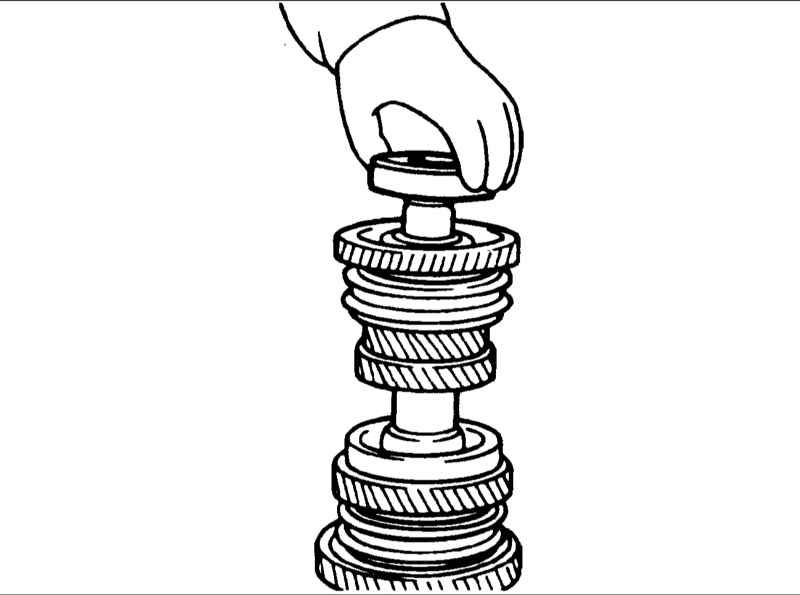

10. Установите игольчатый подшипник, шестерню заднего хода и втулку ведомого механизма.

8.1.10 Ведомый вал коробки передач Киа Маджентис

11. Используя специальный инструмент (09432–22000) установите шариковый подшипник и стопорной кольцо.
