Киа Маджентис. Валы коробки передач

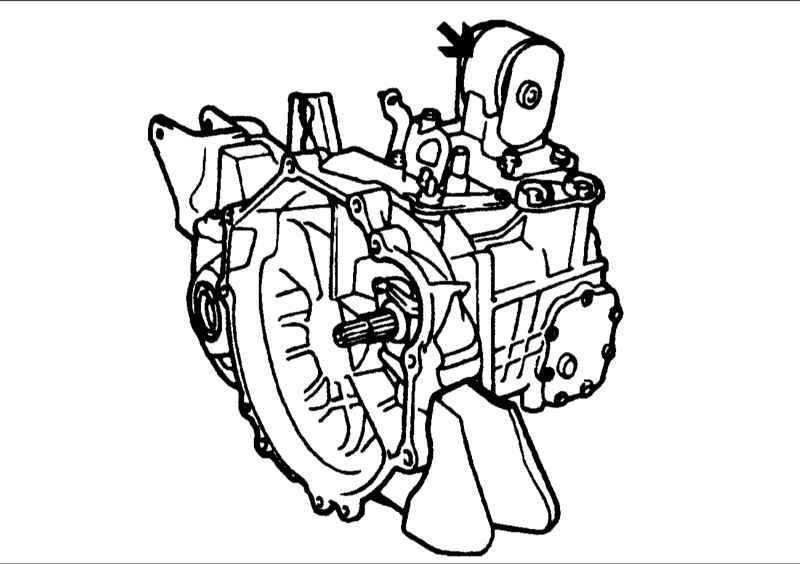

1. Снимите кронштейн верхней опоры коробки передач.

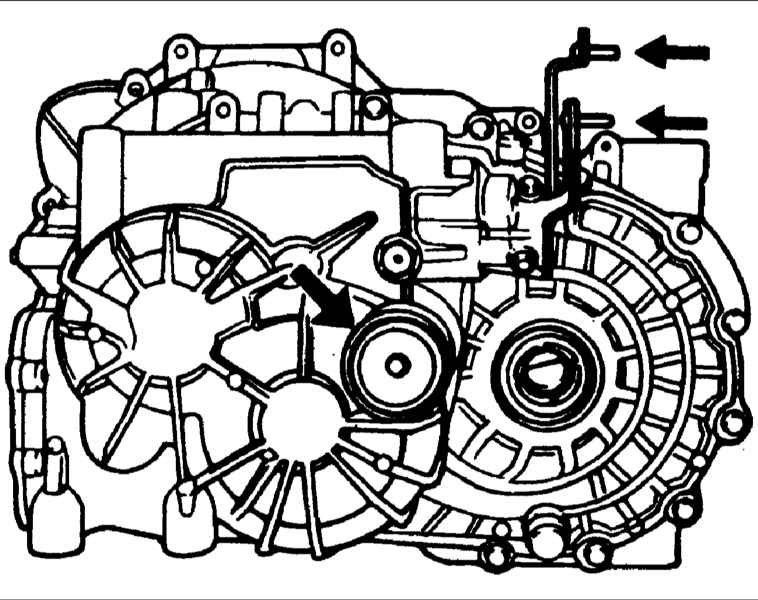

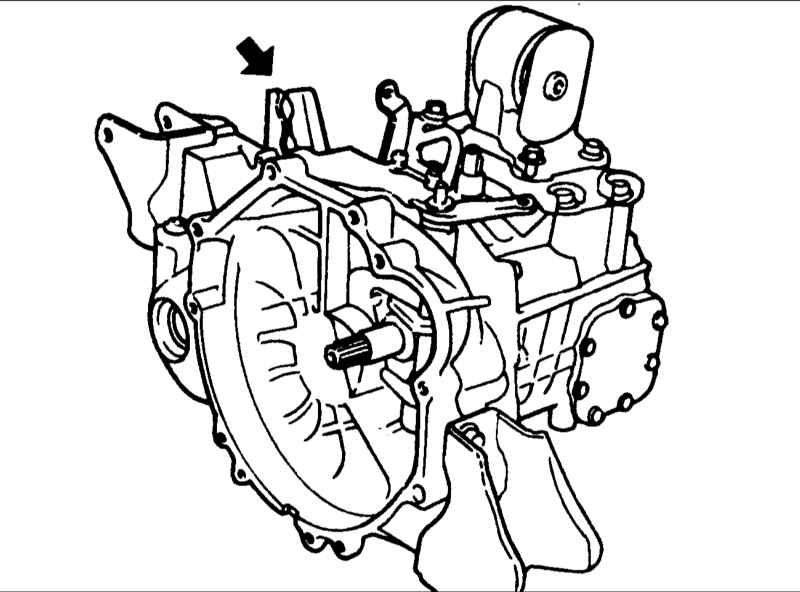

2. Снимите кронштейн троса переключения передач.

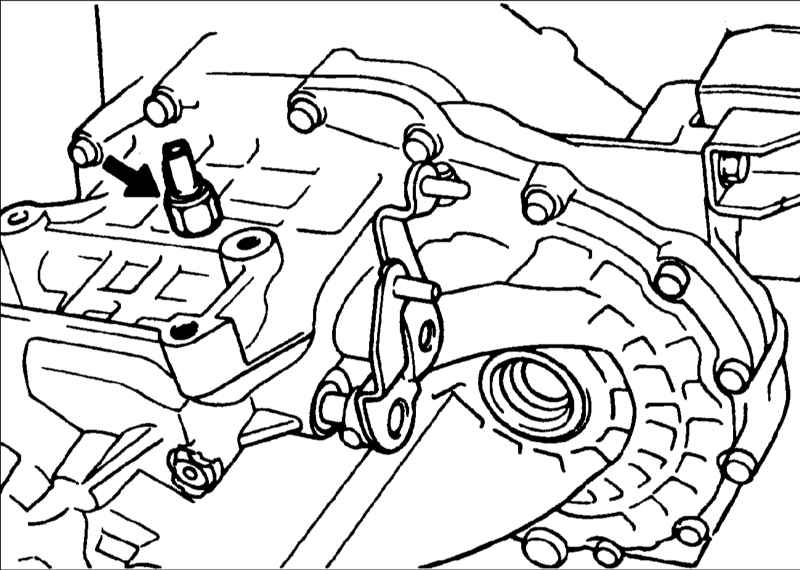

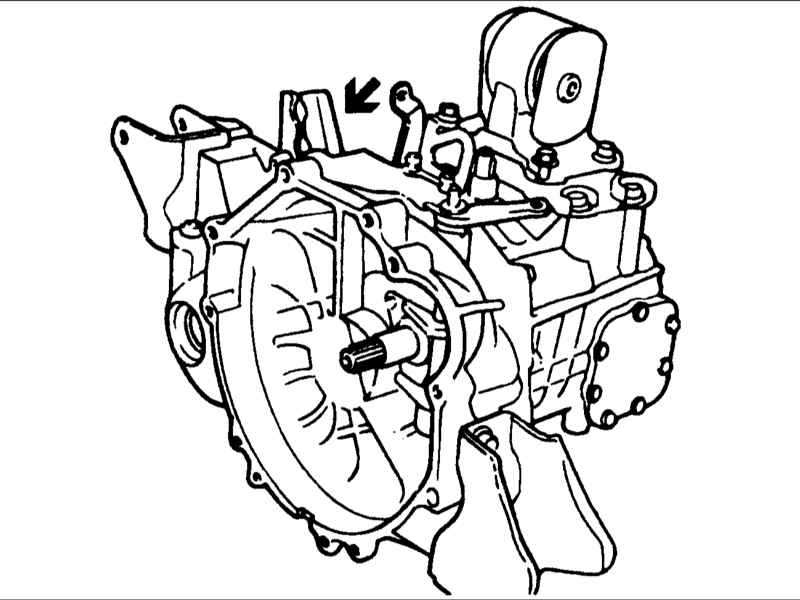

3. Снимите цилиндр выключения сцепления.

4. Снимите выключатель фонаря заднего хода.

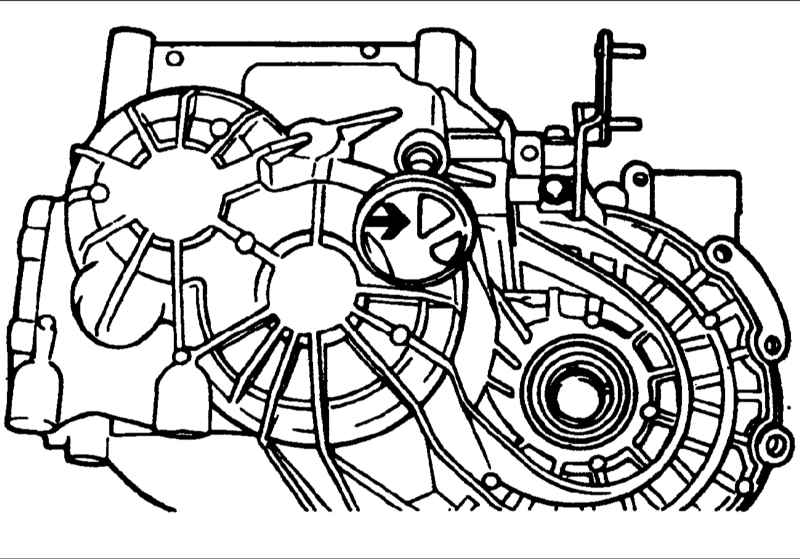

5. Снимите механизм привода спидометра.

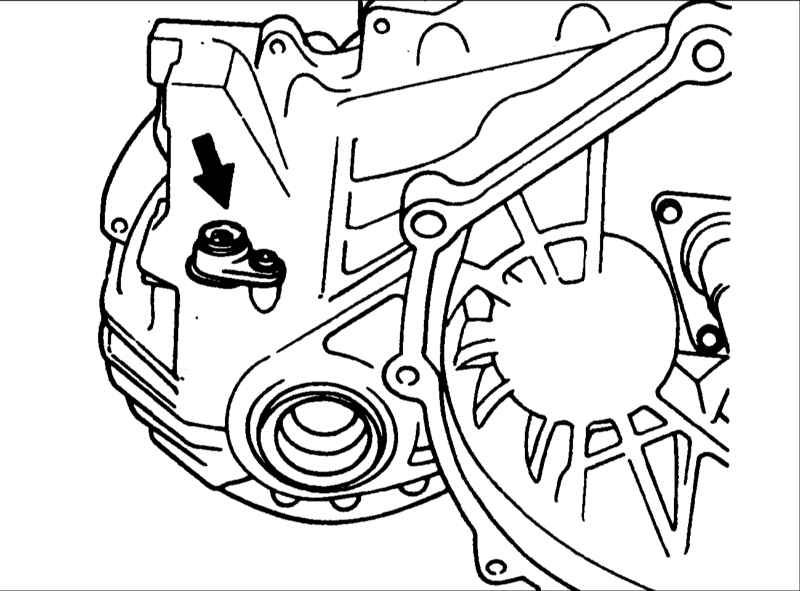

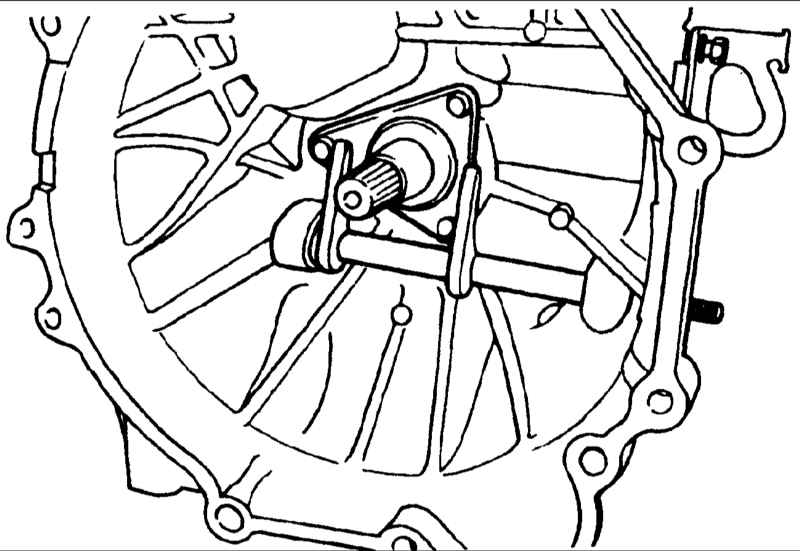

6. Снимите вал вилки выключения сцепления и опорную втулку.

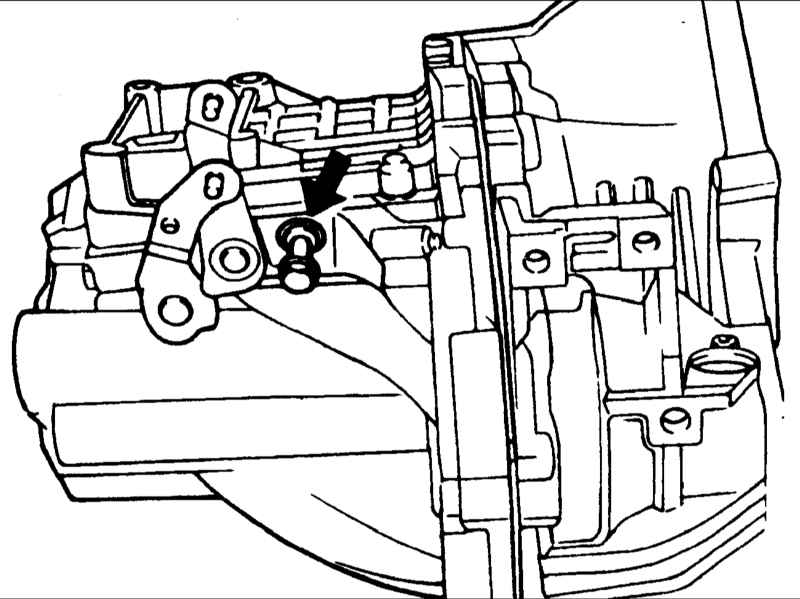

7. Выверните болт крепления расширителя.

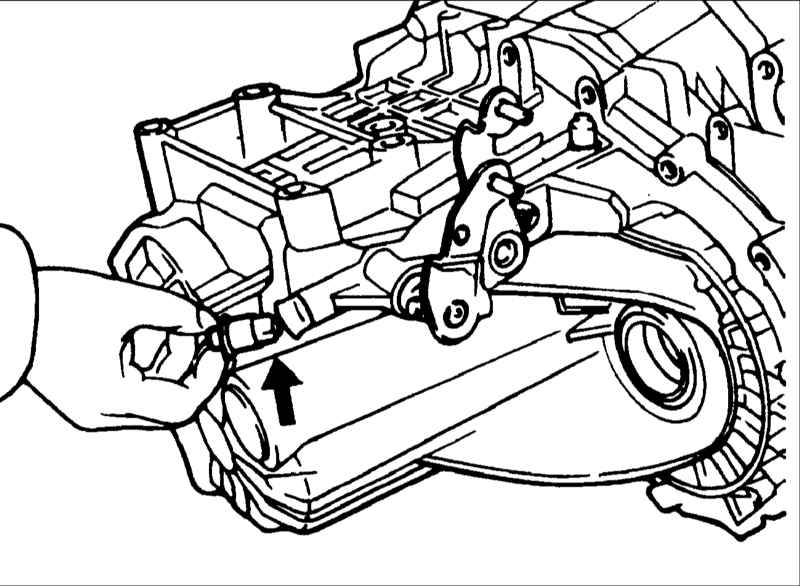

9. Снимите боковую крышку и промежуточную шестерню.

10. Снимите рычаг выбора, рычаг переключения передач и крышку уплотнения.

11. Снимите картер сцепления с картера коробки передач с расширительным пружинным кольцом.

12. Снимите корпус блокировки и вал управления.

13. Снимите вал переключения передач.

14. Снимите вилку переключения 5-ой передачи.

15. Снимите вилку переключения 3-ей и 4-ой передачи.

15. Снимите вилку переключения 1-ой и 2-ой передачи.

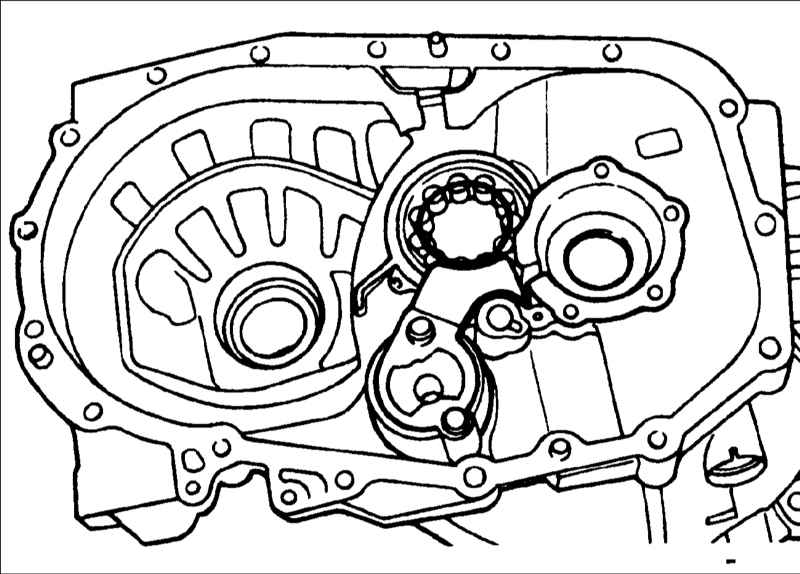

17. Снимите держатель подшипника.

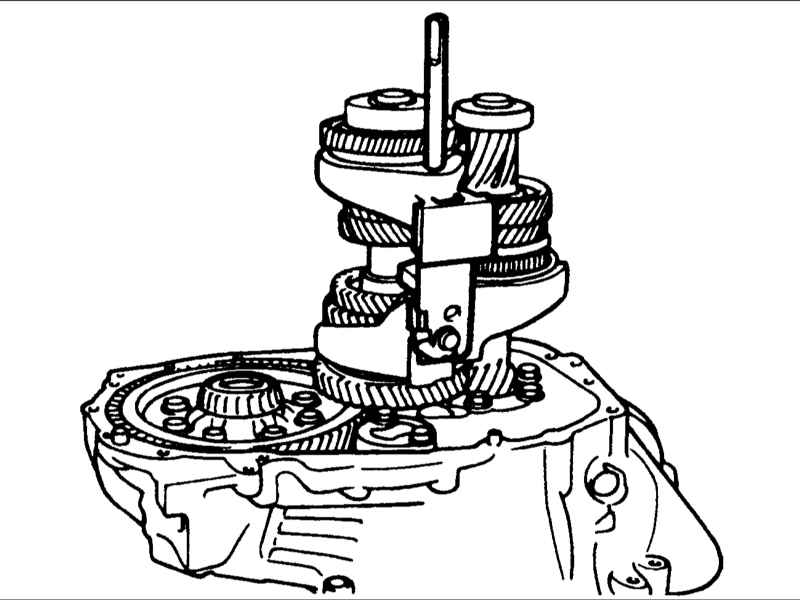

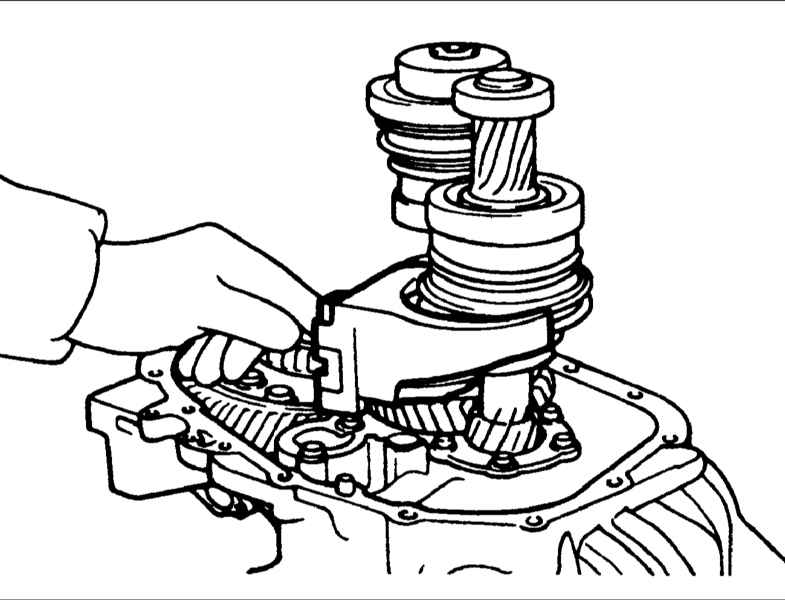

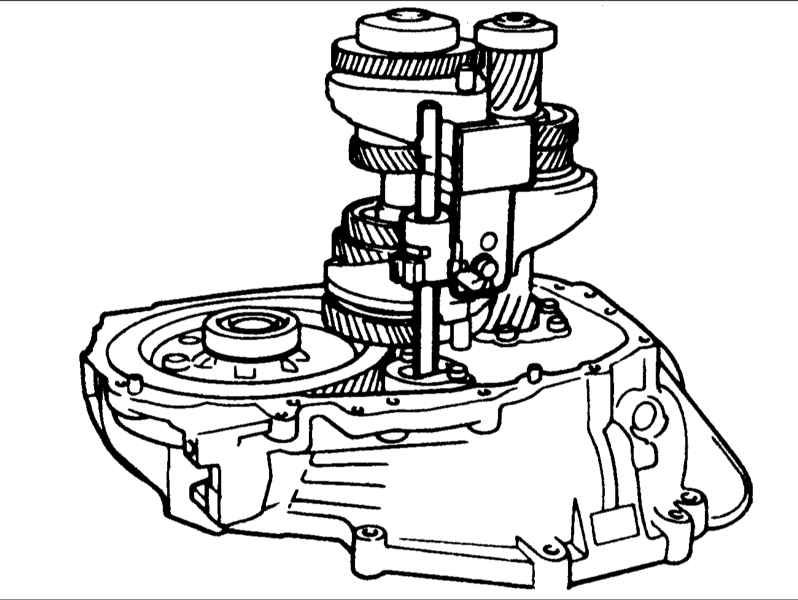

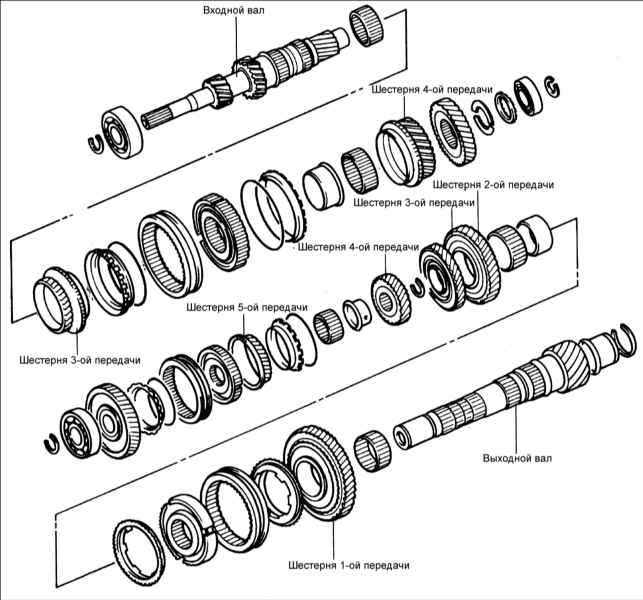

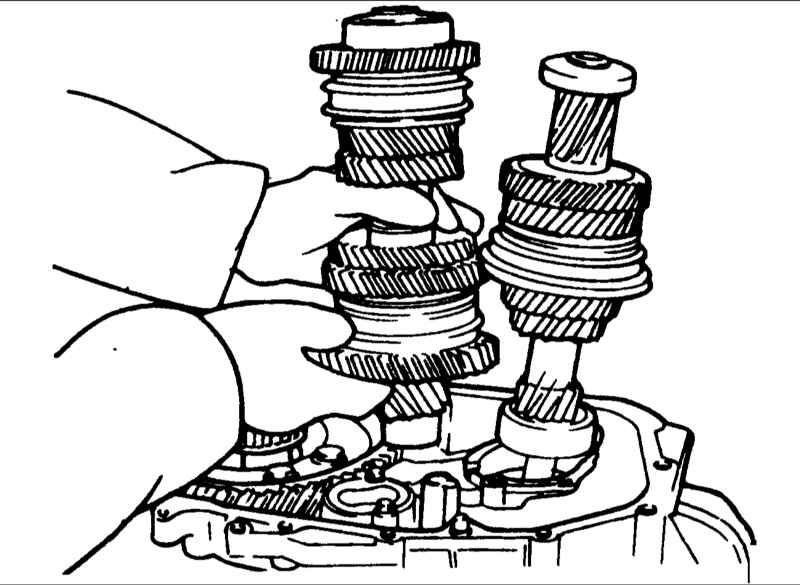

18. Одновременно снимите входной и ведомый валы в сборе.

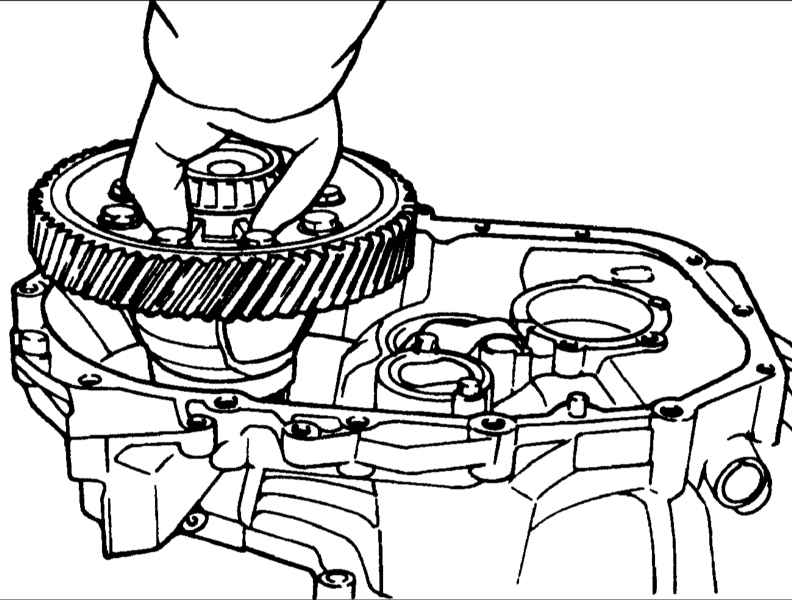

19. Снимите дифференциал.

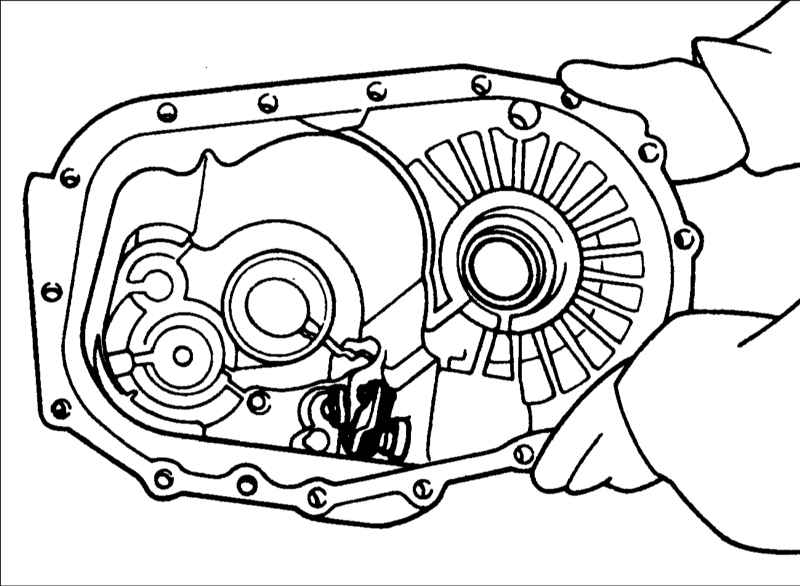

20. Снимите крышку фиксатора и роликовый подшипник.

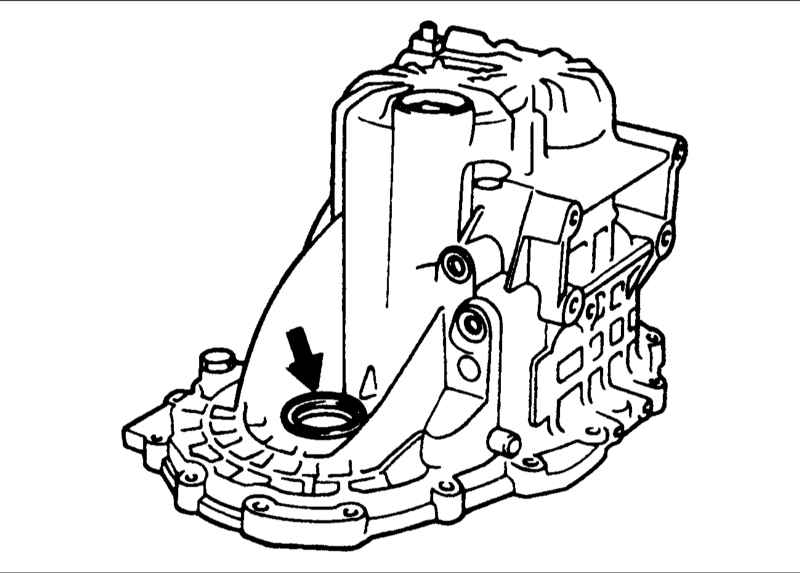

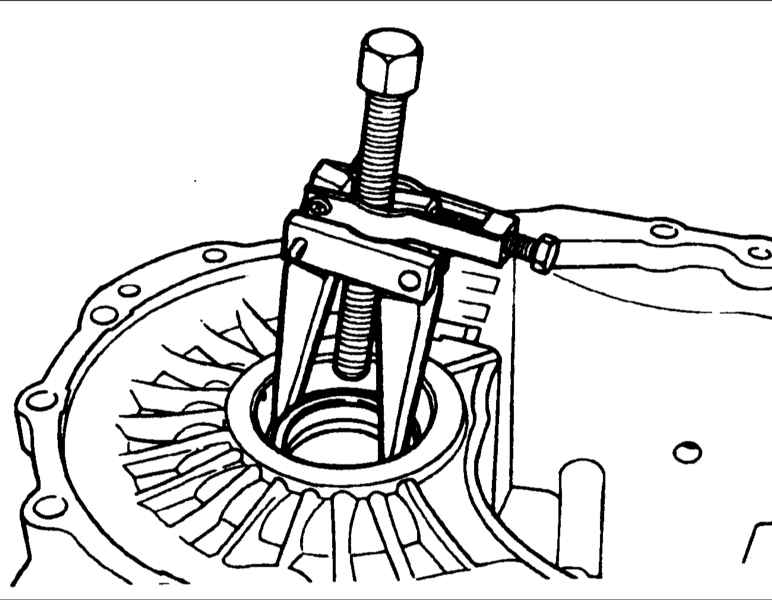

21. Используя специальный инструмент (09455–33200) снимите внешнюю распорную втулку подшипника дифференциала и масляное уплотнение приводного вала.

22. Снимите рычаги переключения и выбора передач с картера коробки передач.

1. Используя специальный инструмент (09455–33200) установите масляное уплотнение приводного вала.

2. Установите рычаги переключения и выбора передач в картер коробки передач

3. Установите крышку фиксатора и игольчатый подшипник.

4. Установите дифференциал.

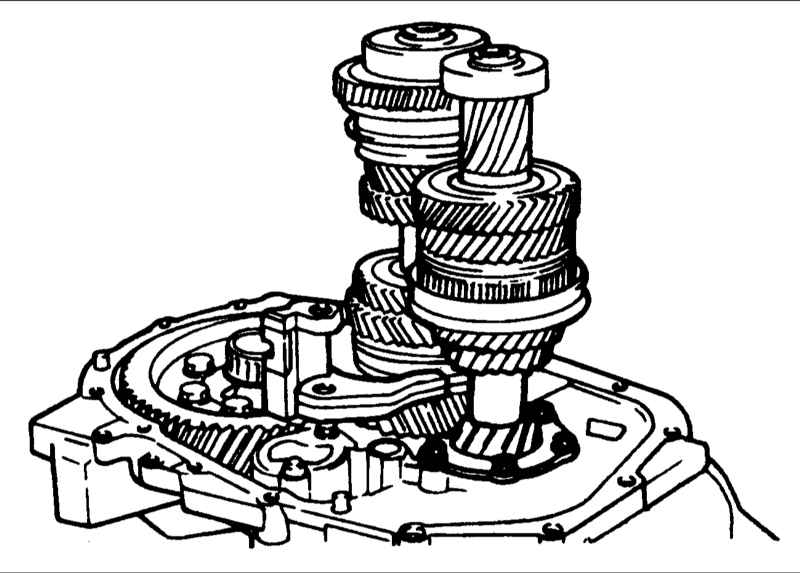

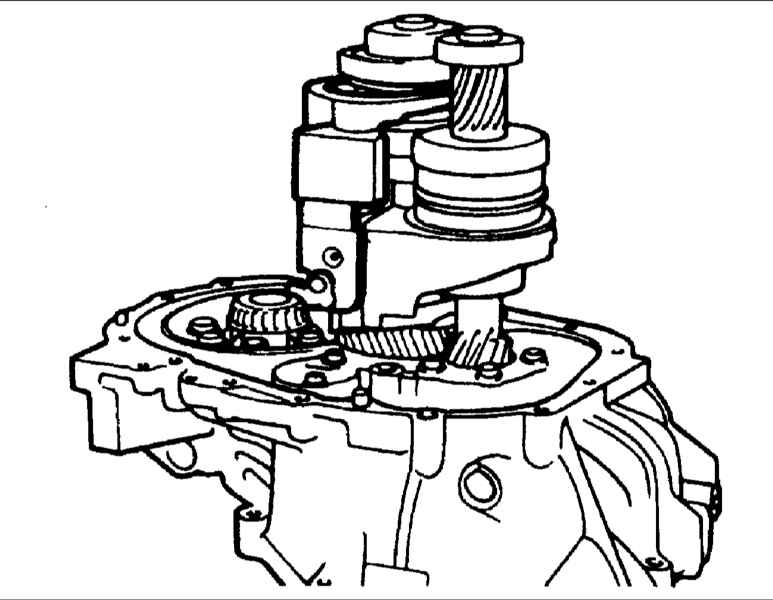

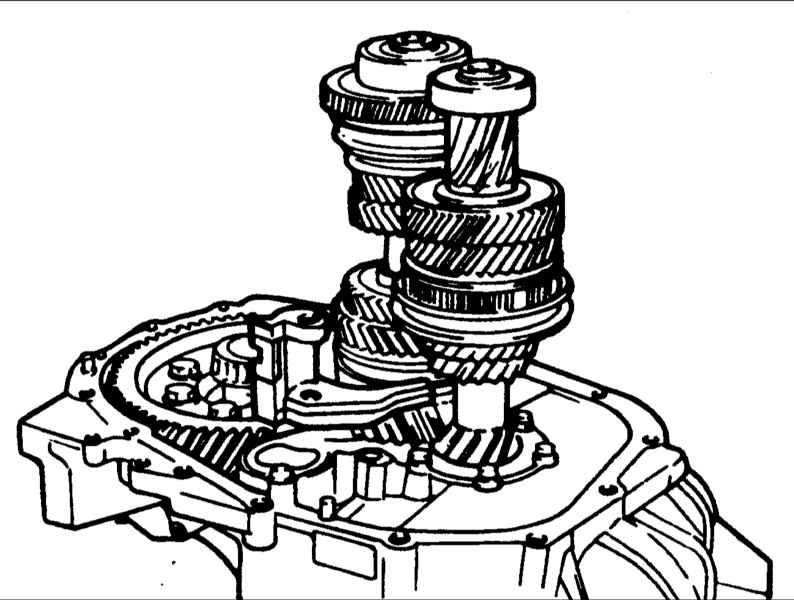

5. Одновременно установите входной и ведомый валы в сборе.

6. Установите подшипник держателя.

7. Установите вилку переключения 1-ой и 2-ой передачи.

8. Установите вилку переключения 3-ей и 4-ой передачи.

9. Установите вилку переключения 5-ой передачи.

10. Установите вал переключения передач.

11. Установите корпус блокировки и вал управления.

12. Соберите картер сцепления с картером коробки передач с расширительным пружинным кольцом.

13. Установите рычаг выбора, рычаг переключения передач и крышку уплотнения.

15. Установите узел шарикового тарельчатого клапана.

16. Вверните болт крепления расширителя.

17. Установите вал вилки выключения сцепления и опорную втулку.

18. Установите механизм привода спидометра.

19. Установите выключатель фонаря заднего хода.

20. Установите цилиндр выключения сцепления.
