1. На
домкрате поднимите коробку передач и установите
ее под автомобилем. |
|
2. Медленно
поднимая и перемещая к двигателю установите
коробку передач на место. Закрепите коробку
передач на двигателе пятью болтами, ввернутыми
через картер сцепления.

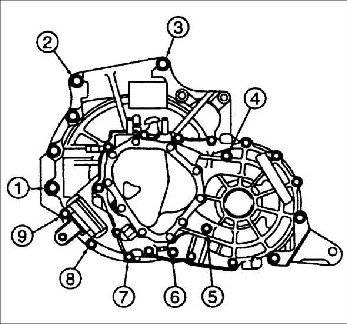

Момент затяжки:
Верхние болты 1, 2, 3, 4 (4ЕА): 64–89 Н•м
Нижние болты 5, 6, 7, 8, 9 (5ЕА): 37–52 Н•м |
3. Опустите
домкрат. |
4. Снимите
пластиковые заглушки OK201 270 014 с коробки
передач. |
5. Установите
стартер и вверните нижний болт крепления
стартера. |
|

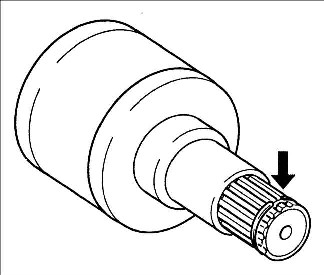

6. Установите
стопорное кольцо на внутреннем конце приводного
вала. |

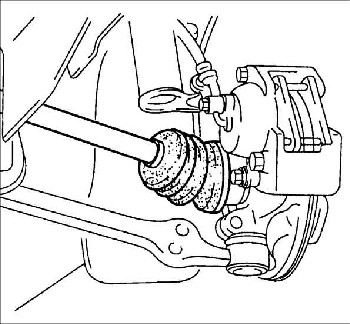

7. Толчком,
вставьте приводной вал в коробку передач, при
этом разрез стопорного кольца должен
располагаться сверху. |
|

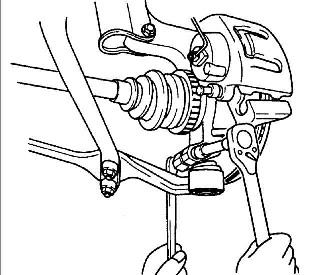

8. Установите
цапфы шаровых шарниров левого и правого нижних
рычагов в поворотные кулаки и закрепите их
стяжными болтами.
Момент затяжки:
54–68 Н•м |

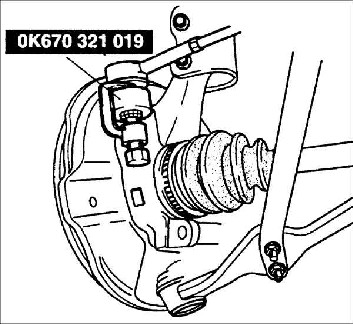

9. Установите
цапфы шаровых шарниров левого и правого
наконечников рулевых тяг в поворотные кулаки и
закрепите их гайками.
Момент затяжки:
30–44 Н•м |
10. Шплинтами
зафиксируйте гайки от отворачивания. |

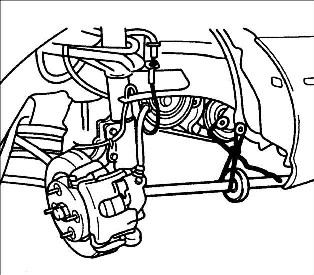

11. Установите
левую и правую серьги стабилизатора и закрепите
их.
Момент затяжки:
42–60 Н•м |
|
12. Установите
продольные тяги и закрепите их гайками.
Момент затяжки:
118–147 Н•м |
|

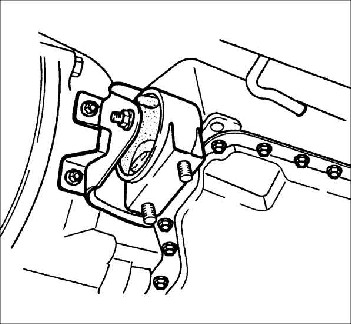

13. Установите
опору №2 силового агрегата и закрепите ее
болтами и гайками.
Момент затяжки:
Болт: 43–54 Н•м
Гайка: 67–93 Н•м |
|

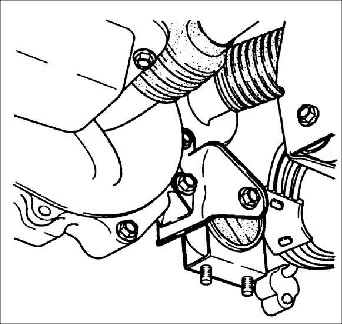

14. Установите
опору №1 силового агрегата.
Момент затяжки:
43–54 Н•м |

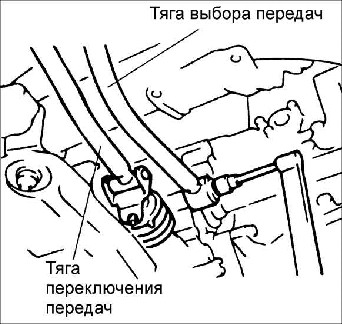

15. Подсоедините
тягу переключения передач и тягу выбора передач. |
16. Вверните
пробку слива масла в коробку передач. |
|

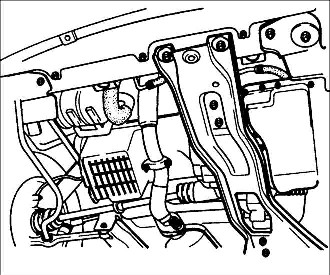

17. Установите
пластину защиты двигателя и закрепите ее болтами
и гайками.
Момент затяжки:
Болт и гайка крепления пластины: 47–66 Н•м
Гайки крепления опор №1 и №2: 37–57 Н•м |
18. Установите
оба брызговика и закрепите их винтами. |
19. Установите
передние колеса.
Момент затяжки:
88–118 Н•м |
20. Опустите
автомобиль. |
|

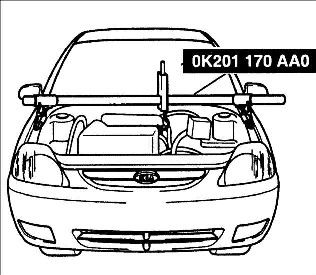

21. Снимите
специальное приспособление OK201 170 AA0,
поддерживавшее двигатель. |
|

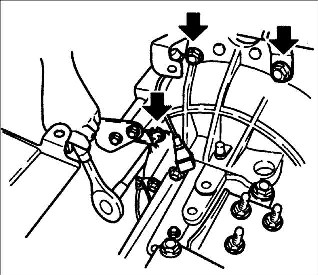

22. Вверните
три болта крепления картера сцепления к блоку
цилиндров двигателя.
Момент затяжки:
89–116 Н•м |

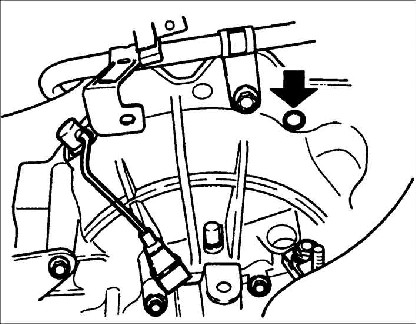

23. Вверните
два верхних болта крепления стартера.
Момент затяжки:
37–52 Н•м |
24. Установите
отжимной рычаг. |
25. Подсоедините
разъем датчика угла поворота коленчатого вала. |
26. Подсоедините
провод соединения с "массой" и закрепите его
болтом. |
27. Подсоедините
разъем датчика скорости автомобиля. |
28. Подсоедините
разъем выключателя фонаря заднего хода. |
29. Установите
корпус воздушного фильтра. |
30. Подсоедините
разъем датчика температуры поступающего в
двигатель воздуха. |
31.
Подсоедините разъем датчика измерителя расхода
воздуха. |
32. Установите
заборник свежего воздуха и закрепите его болтом
и гайкой. |
33. Подсоедините
в первую очередь провод к положительной клемме
аккумуляторной батареи, затем к отрицательной. |
34. Залейте
масло в коробку передач. |
35. Проведите
дорожные испытания автомобиля и проверьте уровни
жидкостей. |
