Тележка полуприцепа КАЗ-717

Тележка полуприцепа КАЗ-717

Тележка полуприцепа состоит из рамы 1 (рис. 182), осей 6 с колесами и подвески. Подшипники, примененные в тележке полуприцепа, приведены в приложении 7. Рама тележки выполнена из двух штампованных продольных балок и гнутых поперечин, сваренных в ферму- Для повышения жесткости ферма имеет в угловых соединениях усилители. Рама тележки прикрепляется болтами к раме полуприцепа.

В кронштейны 4, приклепанные к раме 1 тележки, запрессована ось 8, на концах которой гайкой, замочным кольцом, шайбой и контргайкой закреплены ступицы 10 рессор подвески. Ступицы установлены на оси на втулках 13 из цинкового сплава. Ступица закрыта крышкой 12, имеющей отверстие с пробкой 11 для заполнения полости ступицы маслом. С внутренней стороны в ступице установлен сальник 9, предотвращающий вытекание масла.

Подвеска полуприцепа — балансирная. Она имеет листовые полуэллиптические рессоры 2 и реактивные штанги 5. Рессоры средней частью прикреплены стремянками к ступице 10. Концы

рессор входят в отверстия опор, закрепленных на осях колес. При прогибе рессор их концы скользят по опорам осей.

Моменты и горизонтальные силы, действующие на колеса и оси, воспринимаются реактивными штангами, через которые передаются на раму полуприцепа. Каждая ось полуприцепа соединена с рамой тремя реактивными штангами. Шарниры реактивных штанг выполнены неразборными. Они состоят из шаровых пальцев и специальных обойм, запрессованных в головки реактивных штанг.

Оси полуприцепа выполнены из труб. К оси приварены подушки 18 (рис. 183) кронштейна тормозной камеры 12, подушки 17 рессоры, фланцы опорных дисков тормозных механизмов, кронштейны реактивных штанг. На концах осей установлены ступицы 5 колес, которые вращаются на двух конических роликовых подшипниках 1 и 13. Подшипники ступицы удерживаются на оси гайкой, которая фиксируется замочной шайбой и контргайкой. С наружной стороны ступица 5 закрыта крышкой 2. Вытекание смазки из нее предотвращается сальником 14.

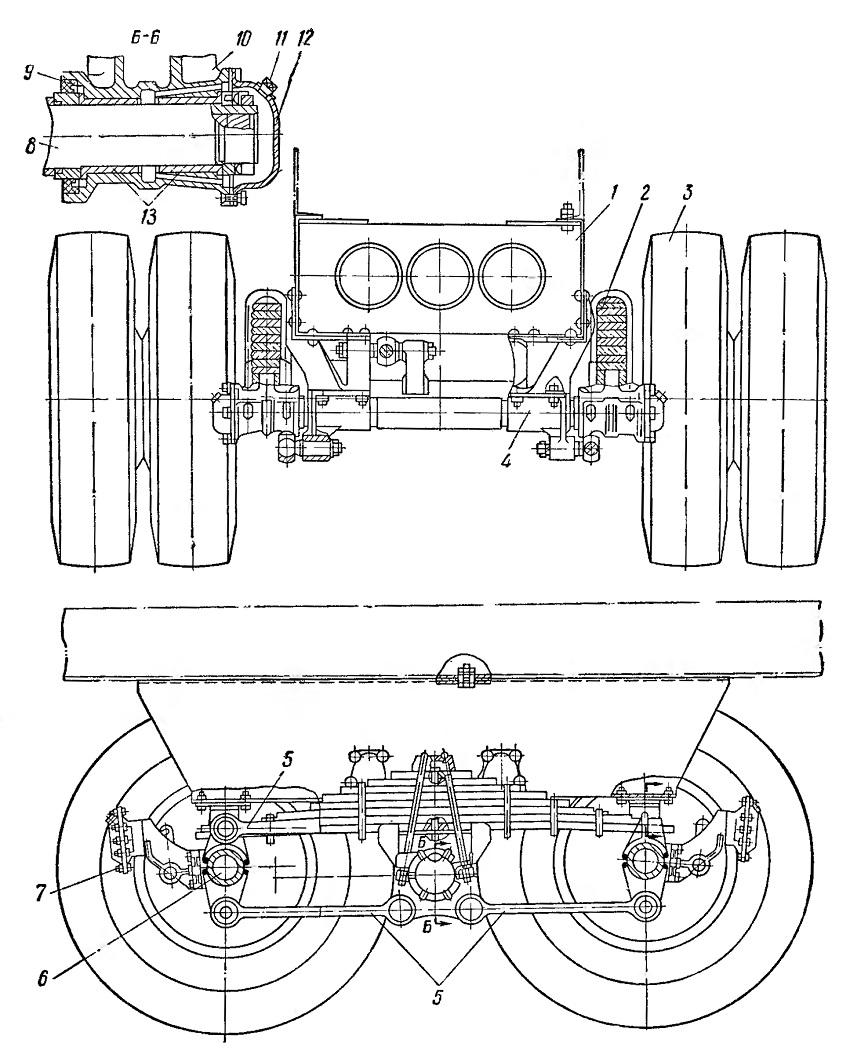

Рис. 182. Тележка полуприцепа
