Выключатель батарей (массы) ВБ318 автомобилей КАЗ-606А, КАЗ-608





Выключатель батарей (массы) ВБ318 предназначен для отключения аккумуляторной батареи от сети. Отключение батарей производится путем размыкания их соединения с массой автомобиля выключателем, установленным на задней опоре поперечины кабины.

Выключатель батарей имеет шток включения 10 (рис. 177) и шток выключения 8. При нажатии на головку штока включения контакт, соединенный через зажим 1 с аккумуляторной батареей, соединяется с контактом 19 массы сначала с помощью контакта 20, затем посредством основных контактов 4 (выключение происходит в обратном порядке). Контакт 20 служит для уменьшения подгорания основных контактов.

Фиксаторная пластина 15 входит в выточку штока 10 и удерживает его в положении Включено. При нажатии на головку штока 8 фиксаторная пластина освобождает шток 10, который отходит в положение Выключено под действием пружин 22.

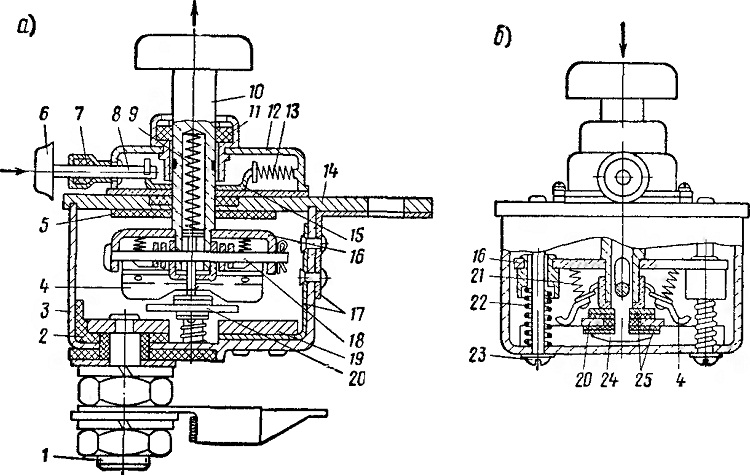

Рис. 177. Выключатель аккумуляторных батарей: а—положение Выключено; 6 — положение Включено;
1 - зажим; 2 — изолятор; 3 — корпус; 4 — основные контакты; 5 — резиновая шайба; 6 — головка Штока выключения; 7 — уплотнитель штока выключения; 8 — шток выключения, 9 — пружина контакта; 10 — шток включения; 11 — уплотнитель штока включения; 12 — крышка механизма фиксации; 13 — пружина фиксаторной пластины; 14 — крышка выключателя; 15 — фиксаторная пластина; 16—пластина штока включения; 17 — контактные пластины; 18 — ось крепления основных контактов; 19 — неподвижный контакт массы; 20 — контакт; 21 — пружина основных контактов; 22 — пружина штока включения; 23 — винт крепления крышки; 24 — держатель контакта; 25 — изоляционные шайбы
