Предохранители автомобилей КАЗ-606А, КАЗ-608

 Цепи освещения на автомобилях-тягачах КАЗ-608 и КАЗ-606А защищены биметаллическим кнопочным предохранителем на 20 а типа ПР2-Б (рис. 175), установленным на щитке приборов автомобиля-тягача КАЗ-608 и на панели приборов автомобиля-тягача КАЗ-606А. При перегрузке или при коротком замыкании в цепи биметаллическая пластина 3, нагреваясь, прогибается и размыкает контакты — разъединяет цепь между двумя

зажимами 1 и 8. Замыкают цепь после устранения причины перегрузки нажатием на кнопку 4.

На щитке приборов автомобиля-тягача КАЗ-608 с тыльной стороны закреплен на кронштейне блок из трех плавких предохранителей типа ПР106 (рис. 176). Предохранитель на 10 а защищает цепь измерительных приборов, указателей поворотов и контрольных ламп (перегрева воды и аварийного давления в тормозной системе полуприцепа); предохранитель на 20 а предназначен для защиты цепей вентилятора отопителя и цепи звукового сигнала. Третий предохранитель на 20 а защищает цепь звукового сигнала. Плавкими вставками служит медная луженая проволока диаметром 0,26мм для предохранителя на 10 а и

0,37 мм для предохранителей на 20 а. Запас проволоки намотан на держателях- Держатели плавких вставок занумерованы, и назначение каждой указано внутри крышки 5 блока.

Для смены перегоревшей вставки необходимо откинуть щиток приборов, снять крышку блока предохранителей, развести пружинные контакты 2 и продеть отрезок проволоки длиной приблизительно 35 мм в держатели 3. Затем загнуть концы проволоки и надвинуть обратно пружинные контакты. После этого держатель вставляют в основание блока.

На автомобиле-тягаче КАЗ-606А аналогичный блок установлен на дополнительном щитке, под панелью приборов. Назначение двух предохранителей аналогично сказанному

выше. Третий предохранитель защищает цепь вентилятора водителя. Стеклоочистители имеют свои, смонтированные на них же биметаллические вибрационные предохранители. Как и в предохранителе типа ПР2-Б, ток нагревает его биметаллическую пластину, которая, выгибаясь, размыкает контакты; после размыкания цепи пластина остывает и замыкает цепь автоматически. Этот процесс повторяется до выключения потребителя или устранения причины перегрузки. Предохранитель срабатывает при токе 7,5 а при нормальной температуре.

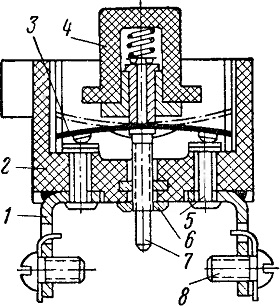

Рис. 175. Термобпметаллический кнопочный предохранитель ПР2-Б:
1 и 8 — зажимы; 2 — корпус;
3 - биметаллическая пластина с контактами; 4 — кнопка; 5 — неподвижный контакт; 6 — контргайка; 7 — центральный стержень

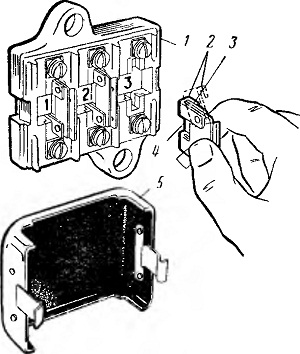

Рис. 176. Блок предохранителей ПР106:
I — основание; 2 — пружинный контакт; 3 — держатель плавкой вставки; 4 — плавкая проволока;
5 — крышка
