КАЗ-606А, КАЗ-608. Устройство для обмыва ветрового стекла кабины
Кабина автомобиля-тягача КАЗ-608 оборудована
устройством для обмыва ветрового стекла, состоящего из резинового бачка
3 (рис. 131), диафрагмен-ного насоса 1 с педальным приводом и двух
форсунок 4. Все приборы соединены между собой резиновыми трубками.
Резиновый бачок объемом 2,5 л размещен под панелью приборов. Внутри
бачка имеются клапан и сетчатый фильтр. Насос установлен в левой части
пола кабины и приводится в действие от педали 2. Форсунки укреплены на
передней панели кабины перед ветровым стеклом.
Для обмыва водой ветрового стекла надо несколько раз нажать на педаль
насоса. При первом прогибе диафрагмы насоса и сжатии ее возвратной
пружины воздух выходит из поддиафрагменной полости насоса в атмосферу
через шариковые клапаны 6 форсунок. При возвращении диафрагмы насоса в
исходное положение (при отпускании педали) под действием возвратной
пружины в поддиафрагменной полости образуется разрежение. Вследствие
разности давлений вода из бачка поступает в поддиафрагменную полость
насоса.
Повторные нажатия на педаль вытесняют воду из полости насоса через обе
форсунки на ветровое стекло кабины. Шариковые клапаны 6 форсунок
исключают подсос воздуха в полость насоса при всасывании туда воды из
бачка. Поступающая на стекло вода размягчает грязь, которая удаляется
затем щетками включенного в работу стеклоочистителя. Направление струн
регулируется поворотом головки 5 форсунки.
По мере необходимости следует Доливать воду в бачок, очищать его
сетчатый фильтр и продувать сжатым воздухом форсунки. Перед наступлением
морозов воду из бачка надо вылить и несколькими нажатиями на педаль
удалить ее также из насоса.

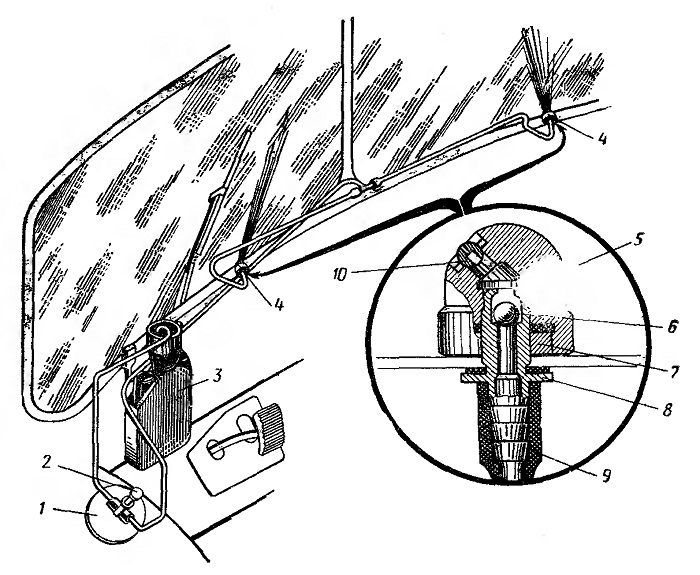

Рис. 131. Устройство для обмыва ветрового
стекла:
1 — насос; 2 — педаль; 3 — бачок; 4 — форсунки: 5 - головка форсунки; 6
— шариковый клапан; 7 — гайка: 8 — штуцер; 9 — шланг; 10 —
жиклер форсунки
