КАЗ-606А, КАЗ-608. Сиденье для пассажиров в
кабине
Сиденье для пассажиров в кабине автомобиля-тягача
КАЗ-608— двухместное, а в кабине автомобиля-тягача КАЗ-606А —
одноместное. Сиденья для водителей — одноместные.
Подушки и спинки сидений выполняют из толстой губчатой резины. Для
повышения упругих качеств сидений подушки имеют воздушные карманы. На
автомобилях первых выпусков для подушек использовались витые пружины.
Сиденья и подушки обтянуты дерматином или кожзаменителем.
Положение сидений пассажиров в кабинах
автомобилей-тягачей КАЗ-608 и КАЗ-606А и положение сиденья водителя в
кабине автомобиля-тягача КАЗ-606А изменить нельзя. Сиденье водителя на
автомобиле-тягаче КАЗ-608 может перемещаться в горизонтальном
направлении и имеет изменяемый наклон спинки.
Перемещение сиденья в горизонтальном направлении (вперед или назад)
осуществляют по двум неподвижным направляющим 14 (рис. 126),
закрепленным кронштейнами 4 на полу кабины. По неподвижным направляющим
14 могут перемещаться подвижные направляющие 7, на которых закреплен
трубчатый каркас 3 сиденья. Легкость перемещения сиденья обеспечивается
установкой двух больших шариков 9 и четырех меньших по диаметру шариков
8.
Фиксацию положения сиденья осуществляют стопором. Рычаг 13 стопора может
поворачиваться на оси 12. Конец внутреннего плеча рычага входит в один
из восьми пазов, выполненных на левой подвижной направляющей. Расстояние
между крайними пазами направляющей определяет пределы горизонтального
перемещения сиденья.
Для передвижения сиденья рычаг 13 поднимают и этим выводят его из паза
подвижной направляющей. После перемещения положение сиденья вновь
фиксируют стопором.
Углы наклона спинки сиденья изменяют с помощью кронштейна 15. В
кронштейне выполнены четыре отверстия. Вставляя в одно из этих отверстий
болт, фиксируют удобное для водителя положение спинки.
Сиденье закрывают съемным ковриком 6.

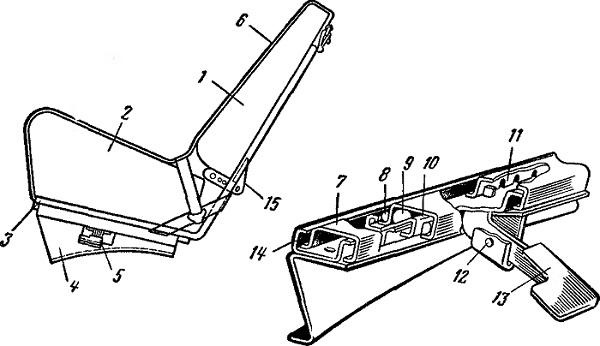

Рис. 126. Сиденье водителя
1 — спинка; 2 —подушка; 3 -- каркас; 4 и 15 —
кронштейны; 5 — механизм горизонтального передвижения; 6 — коврик; 7 —
подвижная направляющая; 8 — шарик; 9 — большой шарик; 10 — сепаратор; 11
— пазы; 12 — ось; 13 — рычаг стопора; 14 — неподвижная направляющая
