КАЗ-606А. Масляные фильтры двигателя - часть 1
(рис. 42) грубой и тонкой очистки
устанавливаются в общем корпусе, который крепится болтами к блоку
цилиндров. Масляный фильтр грубой очистки пластинчато-шелевого типа
аналогичен по конструкции фильтру грубой очистки двигателя КАЗ-608.
Перепускной шариковый клапан 1 фильтра грубой очистки отрегулирован на
перепад давления 1,0 кГ/см2. При засорении фильтра клапан открывается и
масло поступает в магистраль непосредственно от насоса, минуя фильтр
грубой очистки.
Масляный фильтр тонкой очистки имеет сменный фильтрующий элемент АСФО-1
(автомобильный суперфильтр-отстойник) или ДАСФО-ЭФА-1 (двухходовой
автомобильный суперфильтр-отстой-ник, эффективно фильтрующий автолы) и
включен параллельно главной масляной магистрали.
Фильтрующий элемент устанавливается в корпусе на трубке 8. Сверху
элемент фиксируется стержнем крышки 7 фильтра, поставленной на
уплотнительной прокладке и привернутой к корпусу. Между фильтрующим
элементом и корпусом установлены пружины 6 и 3, сжимающие пакет
фильтрующего элемента.

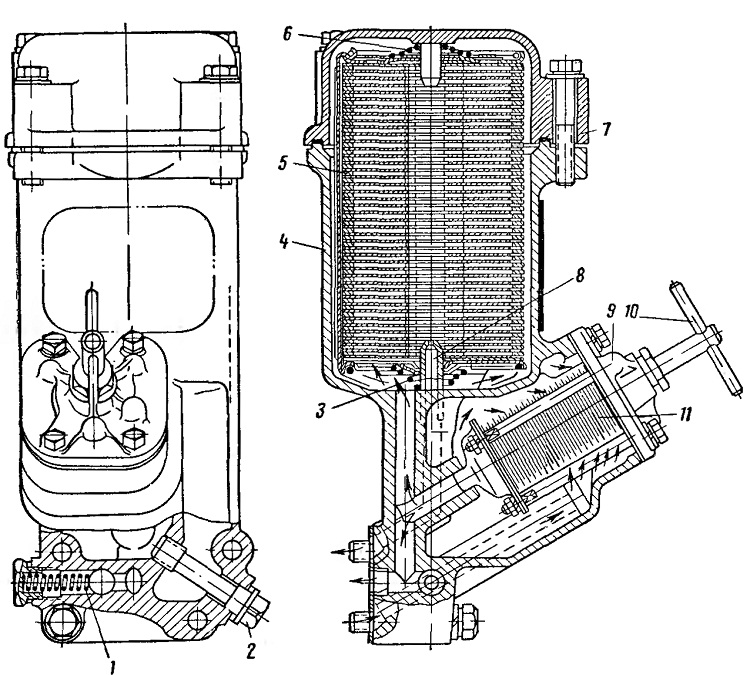

Рис. 42. Масляные фильтры двигателя КАЗ-606А:
1 — перепускной клапан; 2 — спускная пробка; 3, б — пружины сменного
элемента фильтра; 4 — корпус фильтров; 5 — сменный элемент фильтра
тонкой очистки; 7— крышка фильтра тонкой очистки; 8 — центральная
трубка; 9 — крышка фильтра грубой очистки; 10 — рукоятка фильтра грубой
очистки; 11 — фильтрующий элемент фильтра грубой очистки
