КАЗ-608. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ - ЧАСТЬ 1





Автомобиль КАЗ-608 имеет обычное для грузовых автомобилей расположение органов управления (рис. 4).

Рулевое колесо 15 с колонкой находится в левой части кабины. На рулевой колонке слева установлен переключатель 3 указателей поворотов. При перемещении рукоятки переключателя вниз включается мигающий свет в левом подфарнике и левом заднем фонаре, сигнализирующий о левом повороте. При перемещении рукоятки переключателя вверх включается мигающий свет в правом подфарнике и правом заднем фонаре, сигнализирующий о правом повороте. При включенном указателе поворотов на щитке приборов загорается зеленая сигнальная лампа 18 (рис. 5). При выходе автомобиля из поворота ручка переключателя автоматически возвращается в нейтральное положение и указатели поворотов и сигнальная лампа на щитке приборов выключаются.

В центре рулевого колеса 15 находится кнопка 16 звукового сигнала (см. рис. 4). Слева от сиденья водителя находится рычаг 11 ручного тормоза. Для затормаживания автомобиля рычаг ручного тормоза необходимо потянуть вверх. Чтобы

отпустить ручной тормоз, нужно нажать на рукоятку стопора рычага и опустить рычаг вниз. Правее рулевой колонки расположен рычаг 13 переключения передач. Положения рычага, соответствующие включению различных передач, показаны на рис. 6.

На наклонной части полика кабины перед водителем слева от рулевой колонки расположены ножной переключатель света 8 (см. рис. 4), педаль 7 насоса обмыва ветрового стекла и педаль 6 сцепления.

Ножной переключатель света имеет два положения: при полностью вытянутой ручке центрального переключателя (// положение) с его помощью можно переключать фары с дальнего света на ближний и наоборот; при установке ручки центрального переключателя в I положение ножным переключателем обеспечивается переключение ближнего света фар на подфарники и наоборот. При включений дальнего света фар на панели приборов загорается сигнальная лампа 2 (см. рис. 5). При переключении фар на ближний свет сигнальная лампа гаснет.

При очистке загрязненного ветрового стекла для подачи воды на него нужно нажать несколько раз на педаль 7 (см. рис. 4) насоса обмыва стекол и включить стеклоочиститель.

Правее рулевой колонки на наклонном полике кабины расположены педаль 9 ножного тормоза и педаль 10 управления дросселями карбюратора.

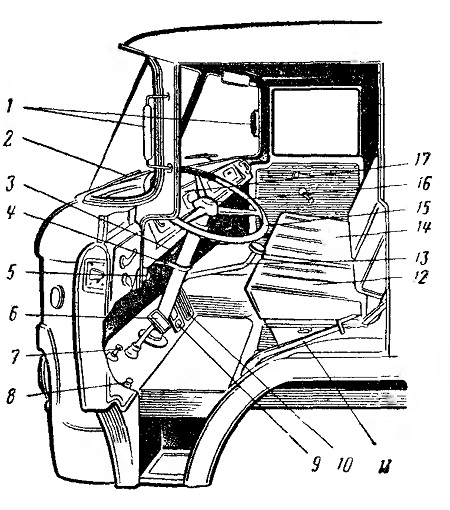

Рис. 4. Расположение органов управления на автомобиле-тягаче КАЗ-608:
1 — зеркало заднего вида; 2 — щетки стеклоочистителя; 3 — переключатель указателей поворотов; 4—хомут крепления колонки рулевого управления; 5 — ручка управления жалюзи радиатора; 6 — педаль сцепления; 7 — педаль насоса обмыва ветрового стекла; 8 — ножной переключатель света; 9 — педаль тормоза; 10 — педаль управления дросселями карбюратора; 11 — рычаг ручного тормоза; 12 — сиденье водителя: 13— рычаг переключения передач; 14 — сиденье пассажиров; 15 — рулевое колесо; 16 — кнопка звукового сигнала; 17—щиток приборов

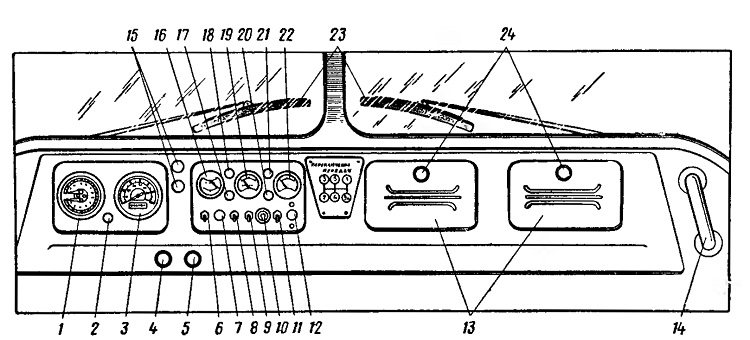

Рис. 5. Панель приборов автомобиля-тягача КАЗ-608:
1—манометр (двухстрелочный); 2— сигнальная лампа дальнего света; 3—спидометр;
4 — ручка ручного управления дросселями карбюратора; 5—ручка управления воздушной заслонкой карбюратора; 6 — включатель противотуманных фар; 7— центральный переключатель света; 8 — включатель плафона кабины; 9 — переключатель датчиков указателя уровня топлива в баках; 10 — включатель зажигания и стартера: 11 —переключатель электродвигателя отопителя кабины; 12 — кнопочный предохранитель;
13 — дверцы ящиков; 14 — ручка; 15 — ручки управления стеклоочистителями; 16 — указатель температуры охлаждающей жидкости; 17 — сигнальная лампа температуры охлаждающей жидкости в радиаторе; 18 — сигнальная лампа указателей поворотов;
19 — указатель уровня топлива в баках; 20 — сигнальная лампа давления воздуха в баллонах полуприцепа; 21 — сигнальная лампа цепи генератор — аккумуляторная батарея; 22 — указатель давления масла в системе смазки двигателя; 23 — щетки стеклоочистителей; 24 — кнопки дверец
