5.5.1. Конструктивные особенности ведущих мостов автомобилей КамАЗ

На автомобилях КамАЗ с колесной формулой 6X4 установлены два ведущих моста — средний и задний, а на автомобилях с колесной формулой 6X6 — все ведущие мосты. Конструкция всех ведущих мостов одинакова. Каждый мост состоит из картера моста, главной передачи, дифференциала и полуосей. Средний мост отличается от заднего тем, что в главной передаче установлен блокируемый межосевой дифференциал и имеются отдельные детали, предназначенные для сопряжения дифференциала с мостом.

Ведущий мост автомобиля КамАЗ показан на рис. 93.

Крутящий момент к главным передачам ведущих мостов передается через межосевой дифференциал.

Главная передача мостов двухступенчатая. Первая ступень состоит из пары конических шестерен со спиральными зубьями, вторая ступень — из пары цилиндрических шестерен с косыми зубьями. В зависимости от назначения автомобиля главные передачи устанавливаются со следующими передаточными числами:

на автомобилях, работающих с прицепами, и седельных тягачах — 7,22 и 6,53;

на одиночных автомобилях — 5,94 и 5,43.

Ведущие конические шестерни среднего и заднего мостов отличаются хвостовиками. Ведомые конические шестерни одинаковые.

Дифференциал в сборе с коническими подшипниками размещается в гнездах картера главной передачи. После установки дифференциала на наружные обоймы подшипников устанавливаются крышки.

Межосевой дифференциал состоит из передней и задней чашек, внутри которых установлены конические шестерни приводов соответственно заднего и среднего мостов.

Для повышения проходимости в условиях бездорожья и улучшения тяговых качеств автомобиля при движении на скользких и заснеженных дорогах в конструкции межосевого дифференциала имеется механизм блокировки, который состоит из зубчатых муфт, штока с вилкой, диафрагменной камеры и крана управления.

Картера ведущих мостов сварены из стальных штампованных балок. К балкам мостов приварены крышки картеров, фланцы для крепления главных передач и суппортов тормозящих механизмов, цапфы ступиц колес, кронштейны для крепления реактивных штанг и опоры рессор.

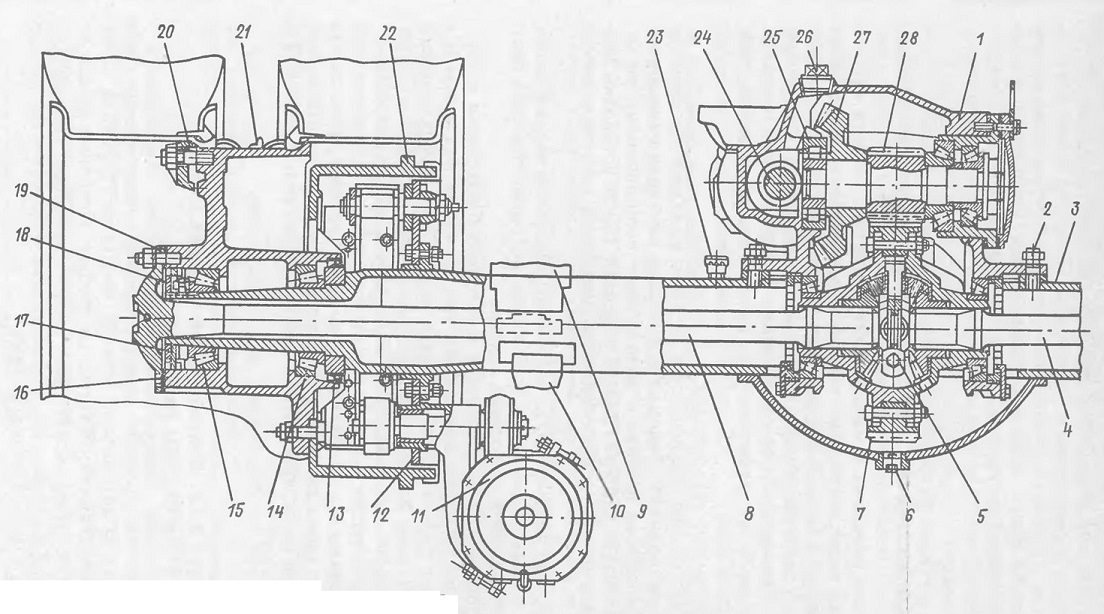

Рис. 93. Задний (средний) мост автомобиля КамАЗ:
1— картер главной передачи; 2 — шпилька крепления главной передачи автомобиля; 3 — картер заднего моста; 4 — правая полуось; 5 — пробка; в — магнитная пробка; 7 — ведомая цилиндрическая шестерня главной передачи; 8 — левая полуось; 9 — опора рессоры; 10 т- кронштейн реактивной штанги; 11 — тормозная камера; 12 — ступица с тормозным механизмом в сборе; 13 — сальник ступицы; 14, 15 — конические роликовые подшипники; 16 — ступица колеса; 17 — гайка крепления подшипников с замковой шайбой; 18 — контргайка; 19 — фланец полуоси; 20 — прижим; 21 — проставочное кольцо; 22 — тормозной барабан; 23 — сапун; 24 — вал ведущей конической шестерни; 25 — подшипник; 26 — отверстие для заливки масла; 27 — ведомая коническая шестерня; 28 — ведущая цилиндрическая шестерня

5.5.2. Неисправности ведущих мостов и способы их устранения

В процессе эксплуатации ведущие мосты, как и другие агрегаты автомобиля КамАЗ, продемонстрировали безотказность на протяжении 300 тыс. км пробега. Основные детали ведущих мостов выдерживают весь амортизационный срок работы автомобиля. Конические шестерни заводом-изготовителем рассчитаны на весь период эксплуатации.

При эксплуатации автомобилей и при поступлении в капитальный ремонт ведущие мосты могут иметь неисправности, указанные в табл. 45.

До устранения дефектов деталей при капитальном ремонте ведущие мосты подвергаются наружной мойке, разборке и мойке деталей.

После слива масла ведущие мосты разбираются на следующие узлы: главную передачу, ведущую коническую шестерню, межколесный дифференциал, ведомую коническую шестерню и межосевой дифференциал (среднего моста).

При извлечении из главной передачи узлов ведущей и ведомой конических шестерен, межколесного дифференциала, межосевого дифференциала среднего моста проверяется наличие преднатяга конических подшипников, который обеспечивается при сборке. Крышки подшипников межколесного дифференциала невзаимозаменяемые, так как они обработаны совместно с картером, поэтому их разукомплектовывать нельзя.

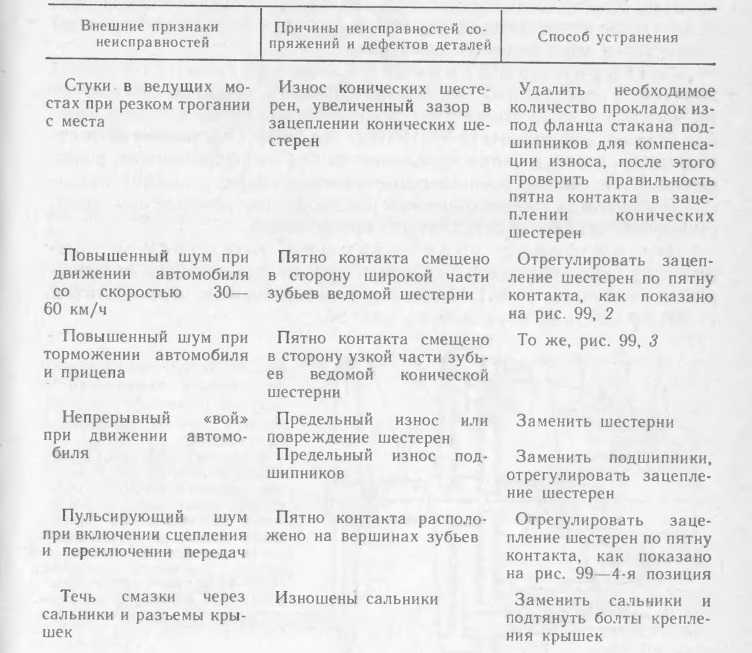

45. Возможные неисправности ведущих мостов и способы их устранения

Стуки в ведущих мостах при резком трогании с места
Повышенный шум при движении автомобиля со скоростью 30—60 км/ч
Повышенный шум при торможении автомобиля и прицепа
Непрерывный «вой» при движении автомобиля
Пульсирующий шум при включении сцепления и переключении передач
Течь смазки через сальники и разъемы крышек

Разборка главной передачи заднего моста, показанная на рис. 93, производится в следующей последовательности. Выворачиваются болты крепления стопоров гаек подшипников дифференциала заднего моста и снимаются стопоры. После этого отгибаются стопорные пластины болтов крепления крышек подшипников дифференциала и выворачиваются болты крепления крышек. Крышки снимаются и из картера извлекается дифференциал. После извлечения из картера стакана в сборе с подшипником вынимается узел ведомой шестерни.

Разборка дифференциала заднего моста производится в следующей последовательности. Выпрессовываются внутренние кольца конических роликоподшипников с чашек дифференциала съемником И-801.40.000 (рис. 94). Отворачиваются самофиксирующиеся гайки крепления чашек дифференциала; выворачиваются болты, соединяющие чашки дифференциала; извлекаются ведомая цилиндрическая шестерня, полуосевые шестерни, стопорные шайбы и сателлиты с крестовиной.

При разборке узла ведущей конической шестерни выпрессовка внутреннего кольца подшипника производится съемником И-801.40.000 с установленным на нем захватом И-801.40.100, как показано на рис. 95.

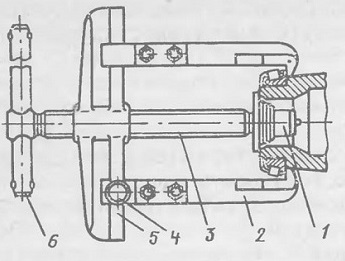

Рис. 94. Снятие внутреннего кольца подшипника с дифференциала съемником И-801.40.000: 1 — наконечник винта; 2 — захват, 3 — винт съемника; 4 — гайка крепления захватов на траверсе; 5 — траверса съемника; 6 — рукоятка винта съемника

Рис. 95. Выпрессовка внутреннего кольца подшипника с ведущей конической шестерни заднего моста съемником И-801.40.000:
1 — зацеп захвата И-801.40.100 съемника И-801.40.000; 2 — зацеп захвата И-801.40.200 сепаратора подшипника; 3 — роликовый подшипник; 4 — барашковая гайка; 5 — наконечник винта съемника; 6 — зажимная гайка крепления захвата И-801.40.100 на траверсе съемника; 7 — траверса; 8 — винт съемника; 9 — рукоятка винта съемника

Рис. 96. Выпрессовка внутреннего кольца подшипника с ведомой конической шестерни съемником И-801.40.000:
1 — барашковая гайка; 2 — подшипник; 3 — наконечник винта съемника; 4 — винт съемника; 5 — рукоятка; 6 — гайка; 7 — винт; 8 — траверса; 9 — захват; 10 — зацеп захвата; 11 — шестерня; 12 — внутреннее кольцо подшипника

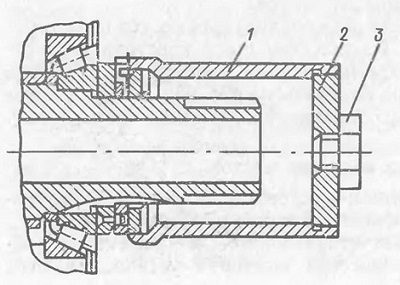

Рис. 97. Специальный ключ И-801.41.000 для снятия гайки подшипников ведущего вала конической шестерни среднего моста: 1 — корпус ключа; 2 — крышка; 3 — головка под рожковый (накидной) ключ

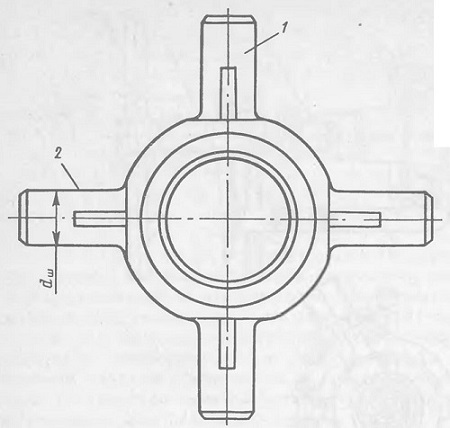

Рис. 98. Крестовина сателлитов:
1 — шип крестовины; 2 — изношенная поверхность шипа; dш— диаметр шипа

Разборка узла ведомой конической шестерни производится следующим образом. Выпрессовывается ведомая коническая шестерня вместе с цилиндрическим роликоподшипником и после этого с помощью съемника И-801.40.000 и захвата И-801.40.300 снимается подшипник, как показано на рис. 96.

При разборке среднего моста для отвинчивания гайки подшипников ведущего вала конической шестерни применяется специальный ключ И-801.41.000, показанный на рис. 97.

После разборки ведущих мостов детали подвергаются дефектации. При этом проверяется следующее: состояние зубьев, расположение пятна контакта на их рабочих поверхностях, состояние поверхностей опорных шайб сателлитов, шестерен полуосей и шестерен привода заднего и среднего мостов; состояние поверхности шипов крестовины сателлитов и отверстий сателлитов межколесного и межосевого дифференциалов.

Поврежденные поверхности деталей ведущих мостов полируются мелкозернистой шкуркой. Изношенные шипы крестовины сателлитов восстанавливаются хромированием. Поверхности износа шипов крестовины сателлитов показаны на рис. 98. Детали, у которых поверхности невозможно отполировать, заменяются на новые.

5.5.3. Сборка ведущих мостов

Сборка ведущих мостов после капитального ремонта производится в последовательности, обратной разборке.

Подшипники шестерен редуктора, конические роликовые подшипники вала ведущей конической шестерни устанавливаются с предварительным натягом. Момент силы, необходимый для проворачивания вала ведущей шестерни в подшипниках, должен быть 0,8—1,6 Н • м. Момент силы замеряется динамометрическим ключом при непрерывном вращении фланца в одну сторону после полного оборота вала.

Регулировка подшипников ведущей конической шестерни осуществляется подбором регулировочных шайб (8 штук толщиной 3,1—3,12—3,70—3,72 мм). Шайбы устанавливают в количестве 2 штук между внутренним кольцом переднего подшипника и распорной втулкой.

После окончательной регулировки подшипников затяжку гайки крепления подшипников ведущей шестерни необходимо произвести моментом силы 240—360 Н • м и зашплинтовать.

После сборки ведущей шестерни замеряется размер между торцом ведущей шестерни и тыльной стороной стакана подшипников. Этот размер должен быть равен 81 мм. Зацепление шестерен регулируется по пятну контакта, как показано на рис. 99, а. Боковой зазор в зацеплении должен быть 0,25—0,33 мм. Пятно контакта на обеих сторонах зуба ведомой конической шестерни, показанное на рис. 99, б, должно иметь длину, равную 0,5—0,66 длины зуба на стороне переднего хода и 0,5—0,75 длины зуба со стороны заднего хода. Минимальная ширина пятна контакта в средней части должна быть равной 1/2 активной высоты зуба.

Межколесный дифференциал собирается при совмещении чашек по пометкам комплекта. Сателлиты перед установкой в чашки дифференциала опускаются в моторное масло.

В собранном дифференциале шестерни должны легко проворачиваться от руки, без заедания.

Момент затяжки гаек болтов крепления чашек дифференциала может быть 140 —160 Н • м.

Собранный дифференциал устанавливается в гнезда картера редуктора.

Крышки подшипников дифференциала зажимаются моментом силы 100—120 Н • м.

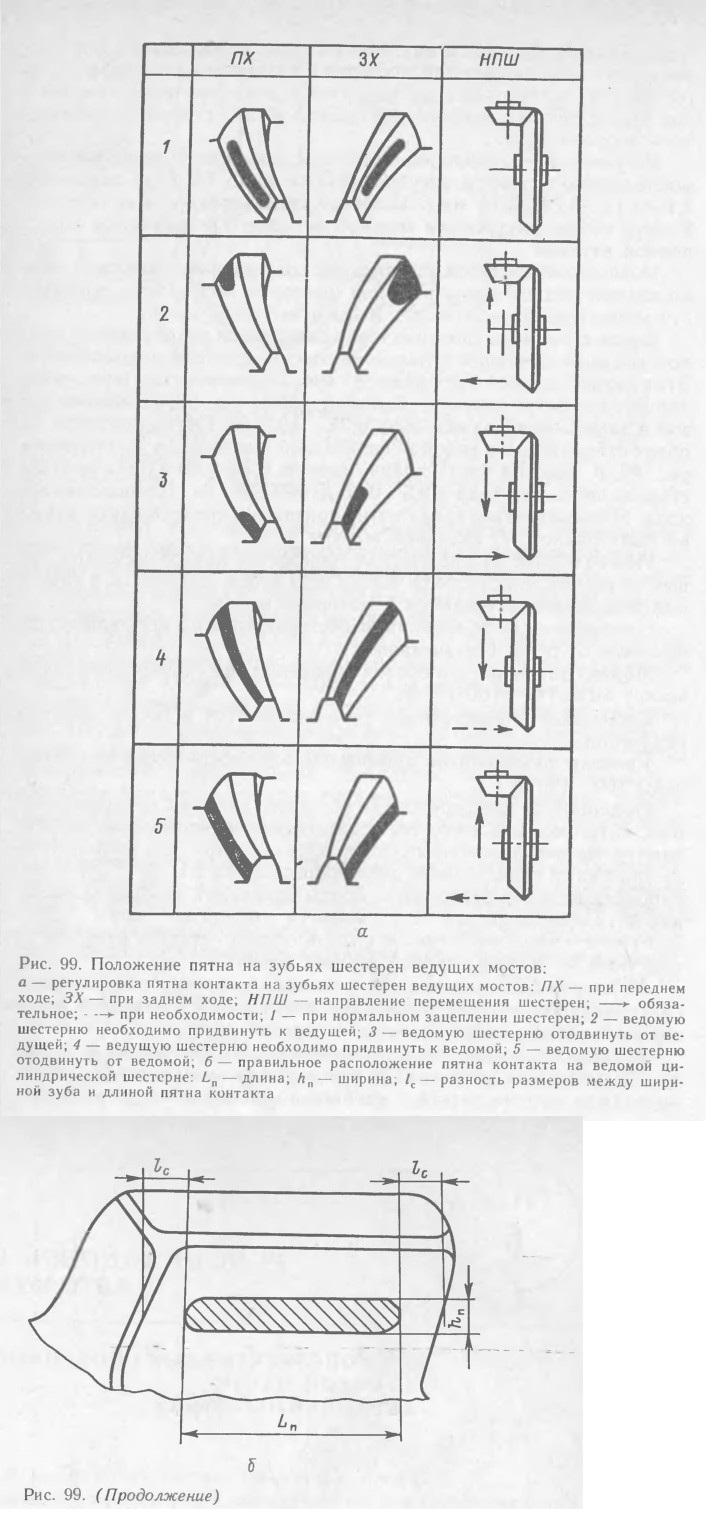

Рис. 99. Положение пятна на зубьях шестерен ведущих мостов:

Подшипники дифференциала устанавливаются с предварительным натягом. Для этого последовательно и равномерно затягиваются обе регулировочные гайки до увеличения расстояния между крышками подшипников дифференциала на 0,1—0,15 мм. Регулировочные гайки стопорятся. Болты крепления крышек подшипников дифференциала затягиваются моментом силы 250— 320 Н*м. Стопорение гаек и болтов осуществляется отгибанием пластины на одну из граней головок болтов.

Механизм блокировки дифференциала в картер устанавливается в собранном виде. Установочный винт вилки и контргайка винта заворачиваются через заливное отверстие картера.

При подаче воздуха под давлением 0,2 МПа в камеру механизма блокировки дифференциала вилка муфты включения блокировки должна переместиться в крайнее положение (до упора в картер), а при выпуске воздуха она должна возвратиться в исходное (до упора в корпус механизма блокировки) положение.

Межосевой дифференциал после сборки и проверки устанавливается в картер ведущего моста и закрепляется болтами, момент силы затяжки гаек 360—500 Н*м.

После сборки ведущие мосты подвергаются обкатке (приработке и испытанию). Прошедшие обкатку мосты окрашиваются. После приемки ОТК направляются на склад готовой продукции.
