4.11. СБОРКА ДВИГАТЕЛЕЙ КамАЗ-740 (1987 год)

4.11.1. Технологический процесс сборки двигателей после капитального ремонта

Сборка двигателей на авторемонтных заводах производится аналогично сборке двигателей на Камском объединении по производству большегрузных автомобилей.

Детали на сборку поступают следующим образом: базовые детали (блоки цилиндров, головки блоков цилиндров, коленчатые валы, распределительные валы) — с постов их восстановления и испытания; остальные детали — с комплектовочного отделения. Поступающие на сборку детали должны быть очищены от грязи, лаковых отложений, нагара и накипи, обезжирены, промыты и высушены. Масляные каналы и отверстия в деталях после очистки промываются под давлением и продуваются сжатым воздухом. Они должны соответствовать чертежам и требованиям ТУ завода-изготовителя.

Не допускаются к сборке крепежные детали (болты, шпильки, гайки) с изношенными или помятыми гранями. Повреждения резьбы более 2 ниток исправляются резьбонарезным инструментом.

Сборка двигателей производится на конвейере поточным методом в следующей последовательности: после установки блока цилиндров на стенд конвейера на его станки устанавливаются заглушки и уплотнения; в постели коренных подшипников укладывается коленчатый вал; подшипники закрываются крышками; во втулки распределительного вала вставляется распределительный вал; в гнезда помещаются гильзы цилиндров, а в гильзы — поршни в сборе с кольцами, пальцами и шатунами; нижние головки шатунов надеваются на шатунные шейки коленчатого вала и закрываются крышками; монтируются штанги и направляющие с толкателями; на верхнюю часть блока помещаются головки, а его нижняя часть после установки масляного насоса закрывается поддоном. Детали в сопряжениях двигателя собираются в соответствии со сборочными чертежами. Допуски и посадки деталей в сопряжениях должны соответствовать данным, приведенным в табл. 31. После всех сопряжений на двигатель устанавливается навесное оборудование.

Установка блока цилиндров на стенд конвейера производится с помощью мостового крана. На стенде на блок цилиндров вставляются заглушки, пробки, нижние уплотнительные кольца гильз цилиндров и верхние уплотнительные кольца гильз цилиндров без скручивания и излишнего растягивания.



4.11.2. Сборка коленчатого вала и установка его в блок цилиндров

Коленчатый вал перед сборкой обдувается сжатым воздухом.

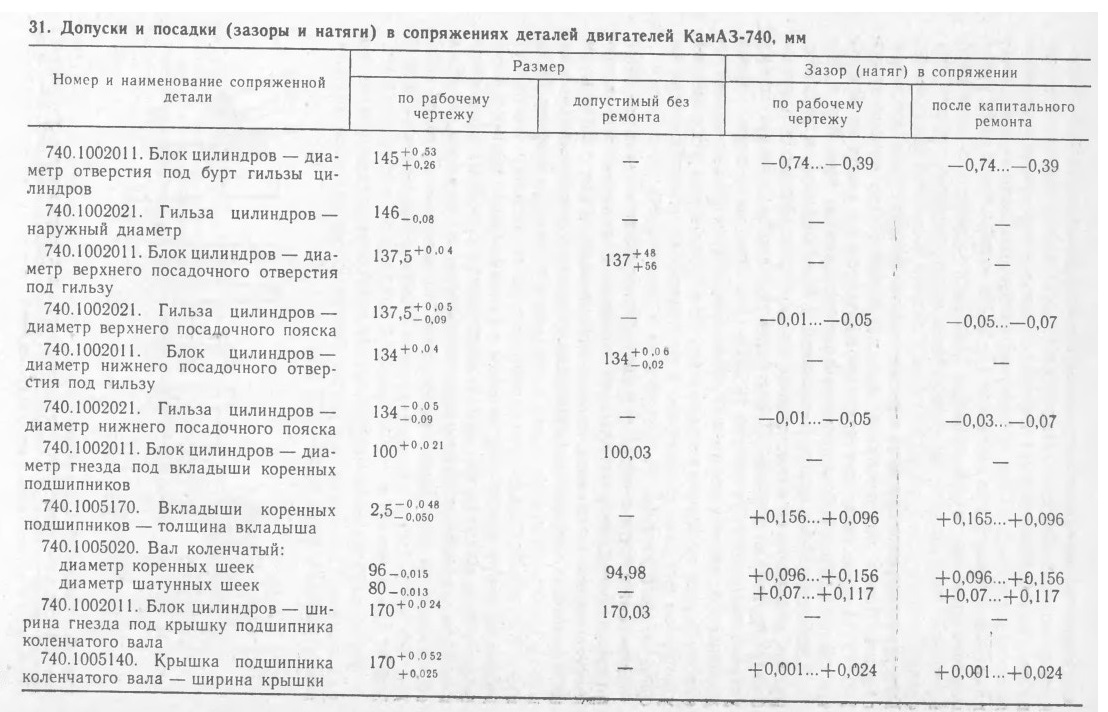

31. Допуски и посадки (зазоры и натяги) в сопряжениях деталей двигателей КамАЗ-740, мм





Сборка коленчатого вала производится в следующей последовательности. В полости масляных каналов шеек устанавливаются втулки центробежной очистки масла. Сверху каналы запрессовываются заглушками. После этого на коленчатый вал напрессовываются шестерни и противовесы. На носок коленчатого вала устанавливаются шестерня привода масляного насоса и передний выносной противовес, на хвостовике — распределительная шестерня в сборе с маслоотражателем и задний выносной противовес. Шестерни и противовесы на коленчатый вал напрессовываются при сборке. Перед напрессовкой они нагреваются до температуры 105 °С. Напрессовка шестерни производится до упора ее в буртик вала. Собранный коленчатый вал показан на рис. 63.

Коленчатый вал перед установкой в блок цилиндров балансируется динамически относительно оси крайних коренных шеек на балансировочной машине. Перед балансировкой на каждую шейку устанавливается груз массой (8525±1) г. Центры тяжести грузов должны совпадать с осями шатунных шеек. Допустимая несбалансированность не должна превышать 80 г. Дисбаланс устраняется удалением металла сверлением в противовесах, изготовленных за  одно целое с валом.

Непосредственно перед установкой коленчатого вала в блок рабочая поверхность вкладышей коренных подшипников и коренные шейки вала смазываются чистым дизельным маслом. Размеры вкладышей коренных подшипников должны соответствовать размерам шеек коленчатого вала и гнездам в блоке цилиндров. Упорные полукольца вала устанавливаются в выточку последней коренной оперы так, чтобы стороны с канавками прилегали к упорным торцам вала. Болты крепления крышек коренных подшипников предварительно затягиваются со стороны правого, а затем со стороны левого рядов цилиндров с моментом затяжки 90— 120 Н • м, а затем окончательно — с моментом затяжки 210 235 Н • м.

Контроль затяжки шатунных болтов осуществляется по их удлинению. Удлинение шатунных болтов после затяжки подшипников должно быть 0,25—0,27 мм.

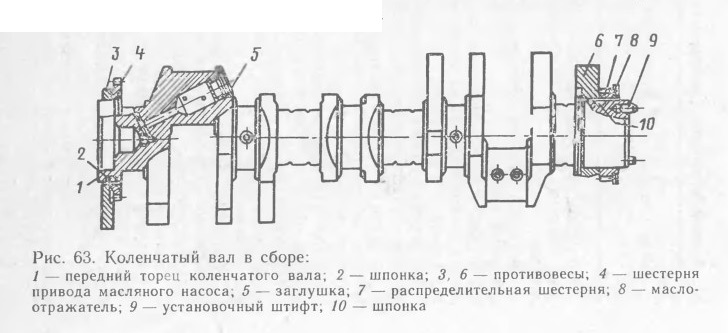

Рис. 63. Коленчатый вал в сборе:



При правильной сборке подшипников коленчатый вал должен свободно проворачиваться от усилия руки, приложенного к установочным штифтам маховика. Осевой зазор в упорном подшипнике должен быть 0,05—0,20 мм.



4.11.3. Сборка и установка деталей газораспределительного механизма

Сборка и установка распределительного вала, газораспределительного механизма во втулки, запрессованные в блок ц и л и н д р о в. Перед установкой в блок цилиндров распределительный вал собирается с корпусом заднего подшипника и распределительной шестерней. Перед сборкой с корпусом подшипника опорная шейка вала и втулка корпуса протираются салфеткой и смазываются чистым дизельным маслом. Шестерня после предварительного нагрева до температуры (1004=10) °С напрессовывается на шейку вала до упора. Зазор между шестерней и корпусом подшипника должен быть 0,25—0,30 мм.

Распределительный вал в сборе показан на рис. 64.

Перед установкой распределительного вала в блок цилиндров внутренняя поверхность опорных втулок и опорные шейки распределительного вала смазываются чистым дизельным маслом. Распределительный вал устанавливается аккуратно без повреждения рабочих поверхностей втулок.

Установка деталей газораспределительного механизма, передающих усилия от распределительного вала к коромыслам. Направляющие толкателей в комплекте с толкателями устанавливаются на штифты блока цилиндров и крепятся к блоку болтами. Болты затягиваются моментом затяжки 70—90 Н • м.

Штанги перед установкой в блок цилиндров протираются, а наконечники смазываются чистым дизельным маслом. Стойка с коро-

мыслами клапанов в сборе должна легко без ударов войти на установочные штифты и шпильки. Коромысла клапанов устанавливаются так, чтобы сфера регулировочного винта была совмещена с наконечником штанги. Регулировочные винты должны быть ввернуты в коромысло до упора.

Затяжка гаек и крепления стойки с коромыслами в сборе производится моментом затяжки 40—60 Н • м, после чего регулируется зазор между носком коромысла и торцом клапана.

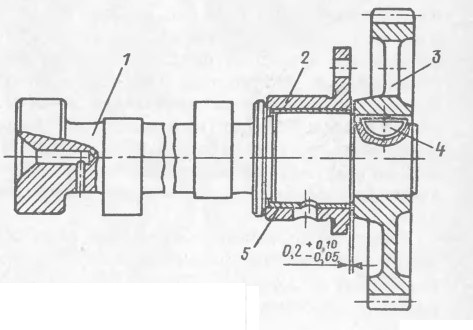

Рис. 64. Распределительный вал в сборе:
1 — распределительный вал;
2 — корпус подшипника, 3 — распределительная шестерня; 4 — шпонка; 5 — подшипник





4.11.4. Установка распределительных шестерен на задний торец блока цилиндров

Распределительные шестерни устанавливаются по меткам, как показано на рис. 65.

Затяжка болтов, крепящих ось ведущей шестерни привода распределительного вала к блоку, производится в 2 приема (предварительно и окончательно) моментом затяжки 50—60 Н • м.

Болт крепления роликоподшипника ведущей шестерни распределительного вала затягивается моментом затяжки 90—100 Н • м.

Окружной зазор в зацеплении шестерен газораспределительного механизма при рабочем положении двигателя составляет 0,1—0,3 мм. Замер производится щупом в 3 точках.



4.11.5. Установка цилиндро-поршневой группы в блок цилиндров

Установка гильз цилиндров в блок. Перед установкой гильз цилиндров в блок на фаски наносится смазка типа ЦИАТИМ. Гильзы цилиндров вставляются в блок усилием руки осторожно, не допуская срезания выступающих из канавок уплотнительных колец. На верхнем торце каждой гильзы со стороны, обращенной к вентилятору, наносится номер цилиндра.

Подготовка и установка поршней в гильзы цилиндров в сборе с кольцами, пальцами и шатунами. Поршень с пальцем и шатуном, показанный на рис. 66, собирается после нагрева поршня до температуры 80...100 °С. Отверстия в шатуне под пальцем и сам палец предварительно обильно смазываются дизельным маслом. Палец устанавливается усилием большого пальца руки. Запрессовка пальца в поршень не допускается. Выточки на поршне и пазы под усы вкладышей на шатуне располагаются в одну сторону. Поршневые пальцы от осевого перемещения надежно фиксируются стопорными кольцами.

Поршневые кольца перед постановкой на поршень должны иметь определенные размеры. Зазор поршневых колец замеряется в калибре диаметром 120+0,03 мм. Размеры зазоров поршневых колец и допустимые зазоры в замках указаны в табл. 32.

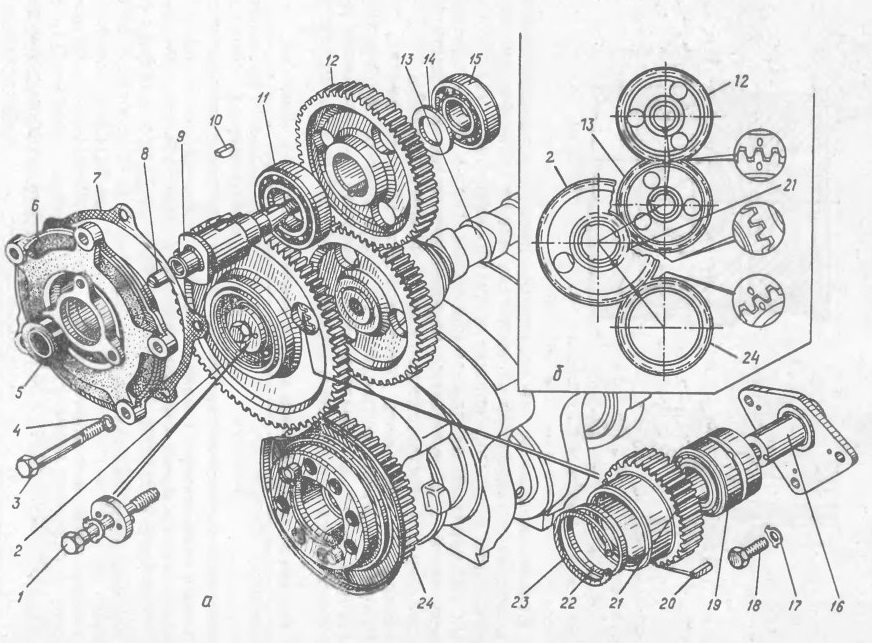

Рис. 65. Размещение и установка шестерен привода агрегатов: а — размещение распределительных шестерен в задней части двигателя; б — схема установки распределительных шестерен по меткам; 1 — болт M12XI крепления роликоподшипника; 2, 21 — промежуточные шестерни; 3 — болт; 4, 17 — шайбы; 5 — манжета;
6 — корпус заднего подшипника; 7 — прокладка; 8 —сухарь; 9 — вал шестерни привода топливного насоса высокого давления; 10 — шпонка; 11, 15 — шарикоподшипники; 12 — шестерня привода топливного насоса высокого давления; 13 — распределительный вал в сборе с шестерней; 14 — упорная шайба; 16 — ось; 18 — болт М10Х 1; 19 — конический двухрядный роликоподшипник; 20 — шпонка; 22 — упорное кольцо; 23 — стопорное кольцо, 24 ведущая шестерня коленчатого вала

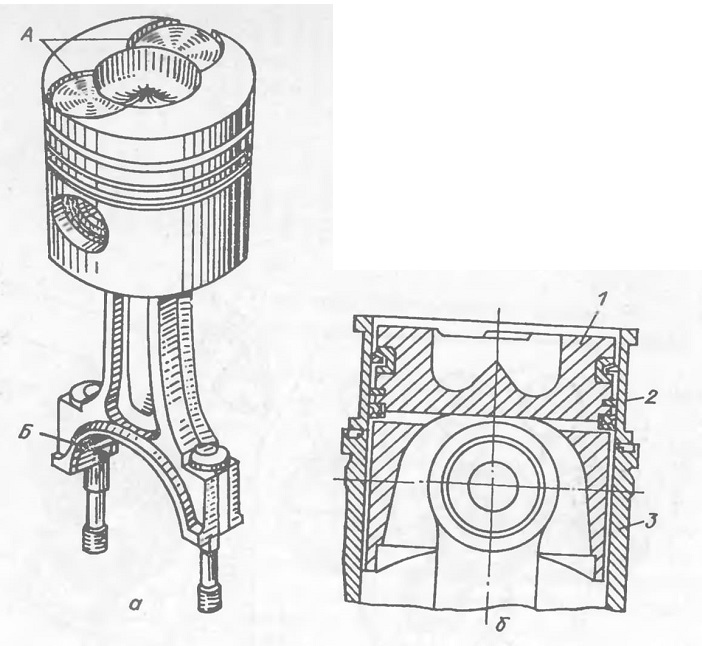

Рис. 66. Установка поршня с шатуном в сборе в гильзу цилиндров:
а — поршень с шатуном в сборе: А — выемки для клапанов; Б — уступ (выемка) для захода усика вкладыша; б — установка поршня с шатуном и кольцами в сборе в гильзу с помощью приспособления: 1 — поршень; 2 — обойма приспособления И-801.00.001; 3 — гильза цилиндров





Компрессионные и маслосъемные кольца устанавливаются с помощью плунжерного расширителя маслосъемных колец. Он вставляется в канавку поршня и кольцо надевается так, чтобы стык расширителя находился под углом 180° к замку кольца. После этого устанавливаются компрессионное кольцо, покрытое молибденом, и компрессионное кольцо, покрытое хромом.

Замки смежных колец разводятся в разные стороны.

Подбор поршня производится по расстоянию от образующей шатунной шейки коленчатого вала в верхнем ее положении до упорного бурта гильзы таким образом, чтобы выход днища поршня над упорным буртом гильзы цилиндров находился в пределах 0,6—0,7 мм, как показано на рис. 67.

Методика производства измерений расстояния от образующей шатунной шейки коленчатого вала в верхнем ее положении до уплотнительного бурта гильзы цилиндров показана на рис. 68, а данные для подбора поршня по гильзе представлены в табл. 33. После подбора поршней на заводе-изготовителе индексы варианта поршня 10, 20, 30 и 40 наносятся на днище поршня и на нерабочем выступе торца гильзы.

При сборке цилиндропоршневой группы необходимо подбирать поршни по гильзам таким образом, чтобы индексы у них были одинаковыми.

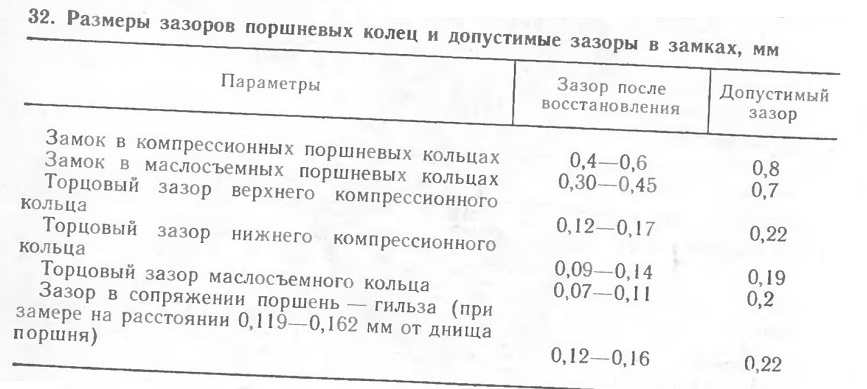

32. Размеры зазоров поршневых колец и допустимые зазоры в замках, мм



Параметры

Зазор после восстановления

Допустимый

зазор

Замок в компрессионных поршневых кольцах

0,4—0,6

0,8

Замок в маслосъемных поршневых кольцах

0,30—0,45

0,7

Торцовый зазор верхнего компрессионного





кольца

0,12-0,17

0,22

Торцовый зазор нижнего компрессионного





кольца

0,09—0,14

0,19

Торцовый зазор маслосъемного кольца

0,07—0,11

0,2

Зазор в сопряжении поршень — гильза (при





замере на расстоянии 0,119—0,162 мм от днища





поршня)

0,12-0,16

0,22

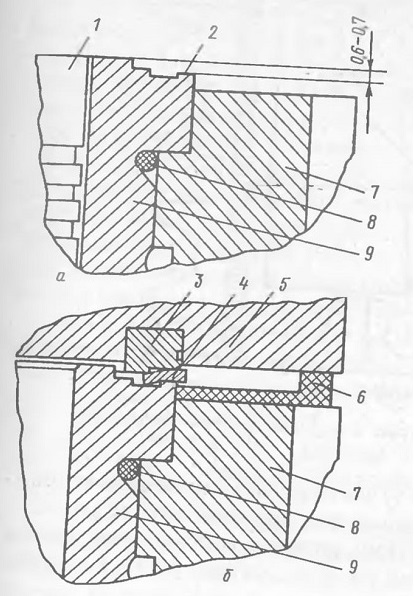

Рис. 67. Выход днища поршня над упорным буртиком гильзы цилиндров и установка уплотнений гильзы и головки в блоке: а — величина выхода днища поршня над упорным буртиком гильзы цилиндров; б — уплотнения гильзы и головки цилиндров в блоке; 1 — поршень; 2 — опорный бурт гильзы цилиндров;
3 — уплотнительное кольцо головки цилиндров;
4 — уплотнительное кольцо гильзы цилиндров; 5 — головка цилиндров; 6 — прокладка головки цилиндра; 7 — блок цилиндров, 8 — уплотнительное кольцо нижней части опорного бурта гильзы цилиндров; 9 — гильза цилиндров

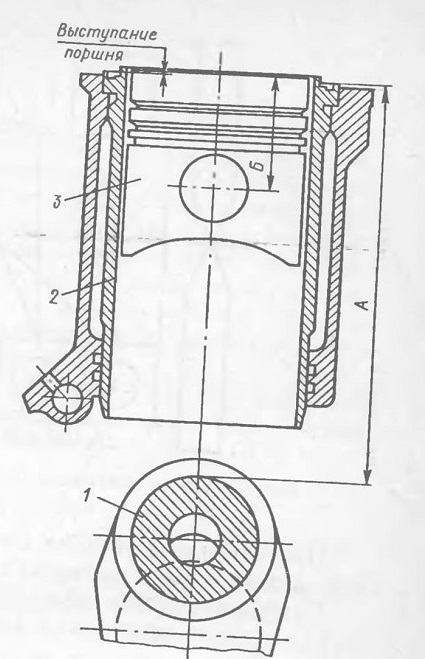

 Рис. 68. Подбор поршня для установки его в цилиндр по расстоянию от шейки коленчатого вала до верхнего края гильзы цилиндров:
А — расстояние от шейки коленчатого вала до верхнего края гильзы цилиндров, Б — расстояние от оси пальца до плоскости выхода поршня из цилиндра; / — шейка коленчатого вала; 2 — гильза цилиндров; 3 — поршень

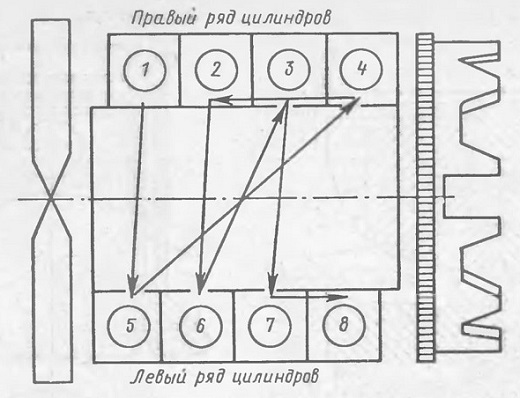

Рис. 69. Схема нумерации цилиндров и порядок работы двигателя





При установке поршня в гильзу выточки под клапаны на поршне должны быть смещены ближе к оси коленчатого вала. Суммарный зазор между торцами нижних головок шатунов и щеками коленчатого вала (осевой люфт) должен быть не менее 0,15 мм.


33. Данные для подбора поршня по гильзе цилиндров

Индекс варианта исполнения поршня

Расстояние от образующей шатунной шейки до упорного бурта гильзы цилиндров, мм

Расстояние от плоскости разъема до центра кольца, мм

10

260,12—260,24

75,67—75,71

20

260,24—260,35

75,78—75,82

30

260,35—260,46

75,89—75,93

40

260,46—260,57

76,00—76,04





Спаренность крышек с шатунами проверяется по меткам завода-изготовителя. На крышках шатунов выбивается порядковый номер цилиндра.

Комплекты шатунов с поршнями и кольцами в сборе устанавливаются на двигатель в соответствии с номерами цилиндров, выбитыми на крышке шатуна. Нумерация цилиндров двигателя показана на рис. 69.

Затяжка болтов крепления крышек шатунов производится удлинением болтов на 0,25—0,27 мм.



4.11.6. Сборка и установка маховика

Маховик собирается с зубчатым ободом и установочной втулкой. При установке на маховик зубчатый обод нагревается до температуры 230 °С. Установочная втулка собирается с манжетой первичного вала и запрессовывается до упора стопорного кольца в маховик.

Перед установкой маховика на двигатель в отверстие заднего торца коленчатого вала запрессовывается подшипник первичного вала коробки передач и закладывается смазка № 158 (15 г). Маховик при установке точно фиксируется относительно коленчатого вала двумя штифтами и запрессованной в маховик установочной втулкой. Затяжка болтов крепления маховика производится последовательно в 2 приема (предварительно и окончательно), момент затяжки должен быть 150—170 Н * м. Биение рабочей поверхности маховика на максимальном диаметре относительно коленчатого вала допускается не более 0,25 мм.

Картер маховика собирается с корпусом переднего подшипника и манжетой заднего конца коленчатого вала. Момент затяжки болтов крепления картера составляет 90—110 Н * м.

4.11.7. Сборка и установка головок цилиндров

Стержни клапанов перед сборкой графитизиру-ются, рабочие поверхности направляющих втулок клапанов и стержни клапанов смазываются чистым дизельным маслом. Посадка клапанов на седла должна быть герметичной. Проверка герметичности производится сухим воздухом при давлении 0,15 МПа. Допустимая утечка воздуха не должна превышать 3,6 см3/мин. Клапаны должны быть надежно зафиксированы сухарями.

Головка цилиндров перед установкой тщательно обдувается сжатым воздухом от компрессора. Стыки головки цилиндра и гильзы, головки и блока уплотняются прокладками, показанными на рис. 67, б. Кольца уплотнительного газового стыка после установки в головку обжимаются усилием 4500 Н. Выход (выступ) плоскости кольца из головки после обжатия не должен превышать

0,08 мм. Забоины и заусенцы на выступах не допускаются.

Перед установкой головок цилиндров на блок цилиндров плоскости их сопряжений, а также прокладки обдуваются сжатым воздухом. Резиновые уплотнительные кольца головок цилиндров устанавливаются плоской стороной к блоку цилиндров. Каждая головка цилиндра должна свободно, без ударов, устанавливаться на штифты. Резьба болтов крепления головки цилиндров смазывается тонким слоем графитовой смазки. Затяжка болтов производится равномерно, в 3 приема, чтобы исключить возможные перекосы головок. Моменты затяжки должны быть при 1-м приеме 40—50 Н • м; при 2-м приеме 120—150 Н * м, при 3-м приеме 190—210 Н • м (рис. 70).

Топливный насос высокого давления (ТНВД) устанавливается в развале блока цилиндров на специальные поверхности.

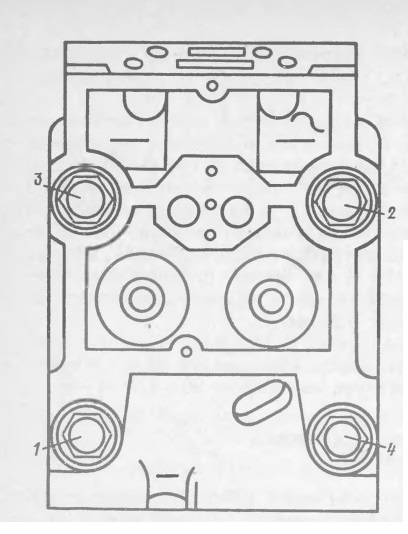

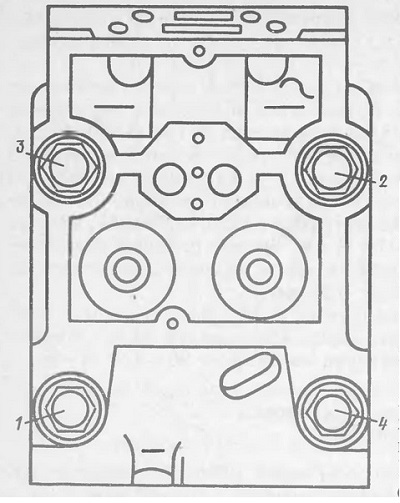

Рис. 70. Затяжка болтов головки блока:
1 — 2 — 3 — 4 — последовательность затяжки





Болты равномерно затягиваются в 2 приема в последовательности, указанной на рис. 71, а. Момент затяжки болтов при установке ТНВД составляет 40—80 Н*м.

Для установки ТНВД проворачивается коленчатый вал до такого положения, при котором фиксатор, расположенный на картере маховика, войдет в паз на маховике. При этом метка на заднем фланце ведущей полу муфты должна находиться сверху, что обеспечивает положение поршня первого цилиндра в конце такта сжатия. После этого устанавливается ТНВД. Для этого метки на корпусе насоса и муфте опережения впрыска совмещаются, как показано на рис. 71, б и корпус насоса закрепляется.

Вал ведомой шестерни привода топливного насоса собирается с подшипником и шестерней. В задний торец вала запрессовывается сухарь привода датчика электротахометра на глубину (7+0,2) мм. При напрессовке шестерни и подшипников на вал передача усилий через шарики не допускается. При установке собранного вала на двигатель метка на ведомой шестерне привода топливного насоса совмещается с меткой на шестерне распределительного вала, как показано на рис. 65, после чего в переднюю опору запрессовывается подшипник и устанавливается корпус заднего подшипника.

После установки топливного насоса затягиваются стяжные болты переднего фланца полумуфты ТНВД, подсоединяются масляные трубопроводы, устанавливаются форсунки, после чего подсоединяются топливопроводы низкого и высокого давления, производится окончательная регулировка впрыска топлива, устанавливается рукоятка фиксатора в мелкий паз на корпусе фиксатора для закрепления муфты на валу.

Клапанный механизм собирается и регулируется после притирки и контроля клапанов в клапанных гнездах. Регулировка клапанов производится при четырех положениях коленчатого вала. Первое положение коленчатого вала определяется относительно начала впрыска топлива в первом цилиндре. Последующие положения коленчатого вала определяются его поворотом на угол, указанный в табл. 34. При каждом положении регулируются зазоры клапанов одновременно двух цилиндров в порядке работы: 1 — 5 — 4 — 2 — 6 — 3 — 7 — 8.

Тепловой зазор регулируется в следующем порядке: снимаются крышки головок цилиндров;

затягиваются болты крепления головок цилиндров в последовательности, указанной на рис. 70;

устанавливается фиксатор маховика в нижнее положение; снимается крышка люка в нижней части картера сцепления;

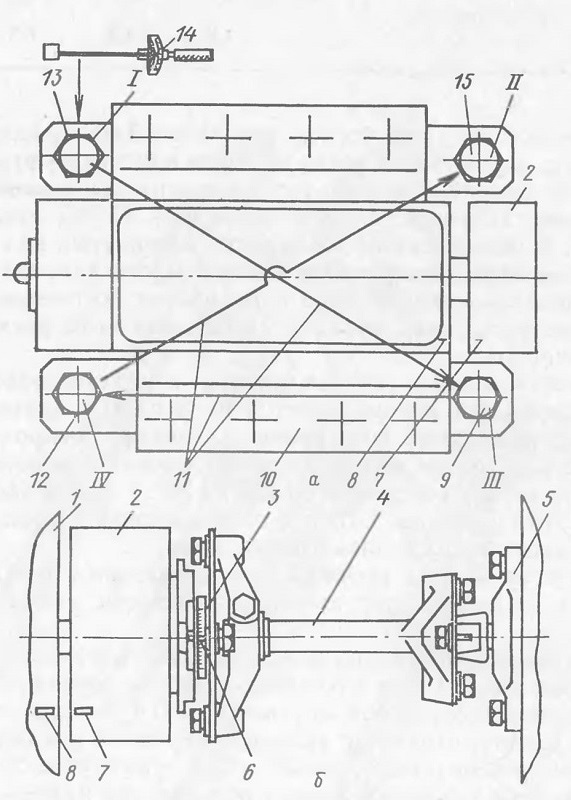

Рис. 71. Установка топливного насоса высокого давления (ТНВД) на двигателе: а — порядок затяжки болтов крепления ТНВД; б — установка муфты ТНВД на впрыск топлива в первый цилиндр двигателя; I, III, IV, II — последовательность затяжки болтов крепления ТНВД при установке его на двигатель; 1 — корпус ТНВД; 2 — муфта опережения впрыска топлива; 3 — диск вала привода ТНВД с гребенкой; 4 — вал привода муфты опережения впрыска топлива; 5 — крышка; 6 — метки гребенки на диске вала привода ТНВД; 7 — метка на корпусе муфты опережения впрыска; 8 — метка на корпусе ТНВД; 9, 12, 13, 15 — болты крепления ТНВД; 10 — секция подачи топлива к форсункам; II — направление порядка затяжки болтов крепления ТНВД; 14 — динамометрический ключ для затяжки болтов

























Рис. 70. Затяжка болтов головки блока:
1 — 2 — 3 — 4 — последовательность затяжки





Болты равномерно затягиваются в 2 приема в последовательности, указанной на рис. 71, а. Момент затяжки болтов при установке ТНВД составляет 40—80 Н*м.

Для установки ТНВД проворачивается коленчатый вал до такого положения, при котором фиксатор, расположенный на картере маховика, войдет в паз на маховике. При этом метка на заднем фланце ведущей полу муфты должна находиться сверху, что обеспечивает положение поршня первого цилиндра в конце такта сжатия. После этого устанавливается ТНВД. Для этого метки на корпусе насоса и муфте опережения впрыска совмещаются, как показано на рис. 71, б и корпус насоса закрепляется.

Вал ведомой шестерни привода топливного насоса собирается с подшипником и шестерней. В задний торец вала запрессовывается сухарь привода датчика электротахометра на глубину (7±0,2) мм. При напрессовке шестерни и подшипников на вал передача усилий через шарики не допускается. При установке собранного вала на двигатель метка на ведомой шестерне привода топливного насоса совмещается с меткой на шестерне распределительного вала, как показано на рис. 65, после чего в переднюю опору запрессовывается подшипник и устанавливается корпус заднего подшипника.

После установки топливного насоса затягиваются стяжные болты переднего фланца полумуфты ТНВД, подсоединяются масляные трубопроводы, устанавливаются форсунки, после чего подсоединяются топливопроводы низкого и высокого давления, производится окончательная регулировка впрыска топлива, устанавливается рукоятка фиксатора в мелкий паз на корпусе фиксатора для закрепления муфты на валу.

Клапанный механизм собирается и регулируется после притирки и контроля клапанов в клапанных гнездах. Регулировка клапанов производится при четырех положениях коленчатого вала. Первое положение коленчатого вала определяется относительно начала впрыска топлива в первом цилиндре. Последующие положения коленчатого вала определяются его поворотом на угол, указанный в табл. 34. При каждом положении регулируются зазоры клапанов одновременно двух цилиндров в порядке работы: 1-5- 4-2-6- 3 - 7 - 8.

Тепловой зазор регулируется в следующем порядке: снимаются крышки головок цилиндров;

затягиваются болты крепления головок цилиндров в последовательности, указанной на рис. 70;

устанавливается фиксатор маховика в нижнее положение; снимается крышка люка в нижней части картера сцепления;









вставляется ломик в отверстия на маховике и проворачивается коленчатый вал до тех пор, пока фиксатор не войдет в зацепление с маховиком;

проверяется затяжка болтов крепления ТНВД, как показано на рис. 71, а, и положение меток на торце корпуса муфты опережения впрыска топлива, корпусе топливного насоса высокого давления и фланца ведущей полумуфты привода ТНВД, как показано на рис. 71,6; если риски не совпадают, коленчатый вал специальным ключом через отверстие в нижней части картера маховика проворачивается маховиком на один оборот до появления рисок на гребенке диска вала привода ТНВД, при этом риски должны быть совмещены;

фиксатор маховика устанавливается в верхнее положение; коленчатый вал поворачивается на угол 60° против часовой стрелки, если смотреть со стороны маховика; поворот маховика на угловое расстояние между двумя соседними отверстиями соответствует повороту коленчатого вала на 30°, т. е. в первое положение. При этом клапаны 1-го и 5-го цилиндров закрыты, штанги клапанов легко проворачиваются от руки;

проверяется момент затяжки гаек крепления стоек коромысел регулируемых цилиндров; при необходимости гайки затягиваются;

щупом проверяется зазор между носками коромысел с торцами стержней клапанов 1-го и 5-го цилиндров, как показано на рис. 72; щуп толщиной 0,3 мм для впускного и 0,4 мм для выпускного клапанов должен входить с усилием; передние клапаны правого ряда цилиндров впускные, левого ряда — выпускные.

Регулировка теплового зазора облегчается применением приспособления И-801.14.000, показанного на рис. 73. При этом гайка регулировочного винта ослабляется и вставляется в зазор щупа. Вращением регулировочного винта отверткой устанавливается требуемый зазор. Придерживая винт отверткой, гайка затягивается и проверяется величина зазора.

Дальнейшее регулирование зазоров в клапанном механизме производится попарно в цилиндрах 4-м и 2-м (положение 11), 6-м и

3-м (положение III), 7-м и 8-м (положение IV), проворачивая коленчатый вал по ходу вращения каждый раз на 180°.

Контроль правильности регулировки проверяется на работающем двигателе. При правильно отрегулированных зазорах стука в клапанном механизме не должно быть.

Крышки люка картера сцепления и головок цилиндров устанавливаются после регулировки по назначению.

Величины зазоров должны быть: для впускных клапанов — 0,15—0,20 мм; для выпускных клапанов — 0,30—0,35 мм.





Перед регулировкой необходимо надежно затянуть контргайки регулировочных винтов и проверить зазоры.






34. Углы поворота коленчатого вала относительно положения, соответствующего началу впрыска топлива в первом цилиндре (для регулирования тепловых зазоров клапанов остальных цилиндров)



Параметры

Единица

измерения

Положение коленчатого вала

I

11

III

IV

Угол поворота коленчатого

град









вала



60

240

420

600

Цилиндры регулируемых











клапанов



1.5

4,2

6,3

7,8









4.11.8. Сборка и установка масляного насоса и поддона картера

Масляный насос перед установкой на двигатель собирается с ведомой шестерней привода масляного насоса, с всасывающей трубкой и трубкой клапана системы смазки. Затяжка болтов фланцев трубок масляного насоса и болтов крепления масляного насоса производится в два приема (момент затяжки 50—60 Н • м).

После установки масляного насоса нижняя часть картера закрывается поддоном.

Установка передней крышки блока цилиндров, коллекторов и трубопроводов.

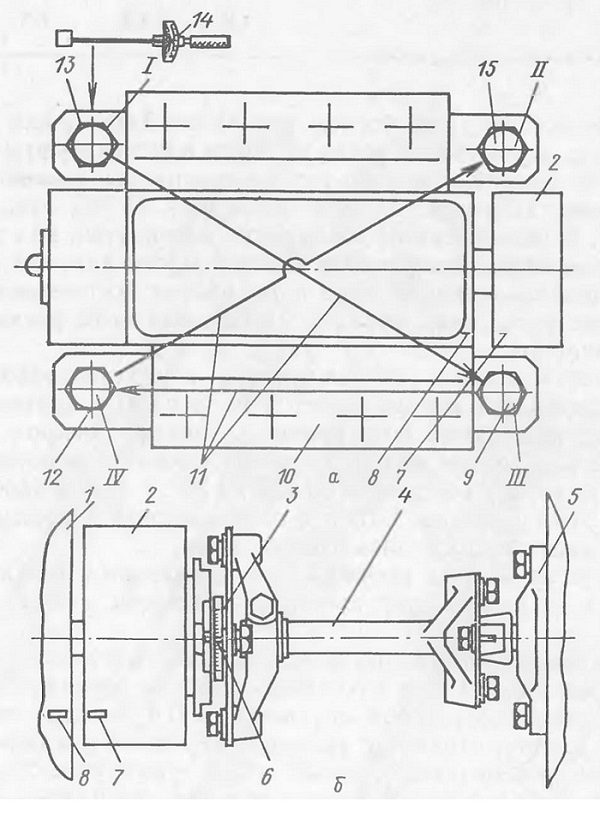

Рис. 71. Установка топливного насоса высокого давления (ТНВД) на двигателе:
а — порядок затяжки болтов крепления ТНВД; б — установка муфты ТНВД на впрыск топлива в первый цилиндр двигателя; I, III, IV, II — последовательность затяжки болтов крепления ТНВД при установке его на двигатель; I — корпус ТНВД; 2 — муфта опережения впрыска топлива; 3 — диск вала привода ТНВД с гребенкой; 4 — вал привода муфты опережения впрыска топлива; 5—крышка; 6—метки гребенки на диске вала привода ТНВД; 7 — метка на корпусе муфты опережения впрыска; 8 — метка на корпусе ТНВД; 9, 12, 13, 15 — болты крепления ТНВД; 10 — секция подачи топлива к форсункам; 11 — направление порядка затяжки болтов крепления ТНВД; 14 — динамометрический ключ для затяжки болтов





Передняя крышка блока цилиндров устанавливается на блок в сборе с гидромуфтой привода вентилятора и шкивом привода генератора. Перед этим на коленчатый вал надевается полумуфта мощности и шайба носка коленчатого вала. В полумуфту отбора мощности вводится вал привода гидромуфты. Затяжка "болтов крышки производится моментом затяжки 50—60 Н • м.

Впускные и выпускные коллекторы и водяные трубы системы охлаждения перед установкой на двигатель тщательно обдуваются сжатым воздухом. Затяжка болтов их крепления производится последовательно в 2 приема (предварительная и окончательная).

4.11.9. Установка топливной аппаратуры

Детали и узлы топливного насоса высокого давления, регулятора скоростного режима, топливного насоса низкого давления, ручного насоса и форсунки тщательно промываются в летнем дизельном топливе, а плунжерные пары, нагнетательные клапаны и распылители — в авиационном бензине Б-70. После промывки детали обдуваются сухим сжатым воздухом. Протирка деталей обтирочными материалами не допускается.

Повреждения в металлической оплетке резиновых рукавов и вмятин глубиной более 2 мм на стальных трубопроводах не допускаются. Топливопроводы низкого давления перед сборкой проверяются на герметичность воздухом давлением 0,3 МПа. Понижение давления воздуха не допускается. Перед установкой на двигатель трубопроводы промываются дизельным топливом и продуваются сжатым воздухом.


4.11.10. Установка генератора

Генератор устанавливается на двигатель так, чтобы обеспечивалось плотное прилегание передней лапы генератора к опоре блока цилиндров. После установки генератора на двигатель производится регулировка натяжения приводных ремней. Нормально натянутый ремень при нажиме усилием 40 Н на середину ветви должен прогибаться на 10—15 мм, как показано на рис. 74. Для привода агрегатов применяются только комплекты ремней. Затяжка пальца генератора стяжным болтом производится в последнюю очередь.



4.11.11. Установка сцепления

Сцепление перед установкой на маховик тщательно обдувается сжатым воздухом. При установке сцепления на маховик ведомые диски центрируются относительно оси коленчатого вала с помощью шлицевой оправки.

Средний ведущий диск в сборе и нажимной диск с кожухом в сборе устанавливаются на маховике двигателя без дополнительной подгонки, причем средний ведущий диск должен перемещаться в пазах маховика под давлением отжимных рычагов. При установке среднего ведущего диска поверхности концов отжимных рычагов смазываются смазкой № 158.

Затяжка болтов крепления нажимного диска сцепления с кожухом в сборе к маховику производится равномерно без перекосов. Окончательно болты затягиваются моментом 55—63 Н • м.

Собранный двигатель окрашивается алюминиевой нитроглиф-талевой эмалью НЦ МРТУ-10-895-69 без грунта. Стартер, генератор, масляные фильтры, воздушный фильтр и крыльчатка вентилятора окрашиваются в черный цвет эмалью НЦ-184.

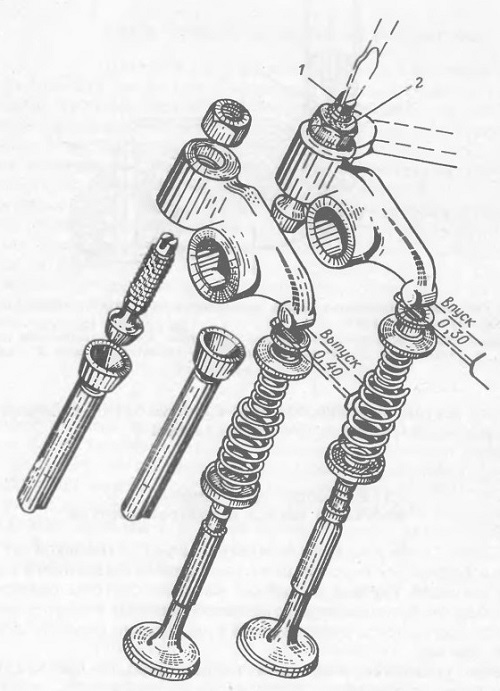

Рис. 72. Сборка привода клапанов и регулировка теплового зазора между клапаном и толкателем с использованием щупа, ключа и отвертки:
1— регулировочный винт; 2 — контргайка

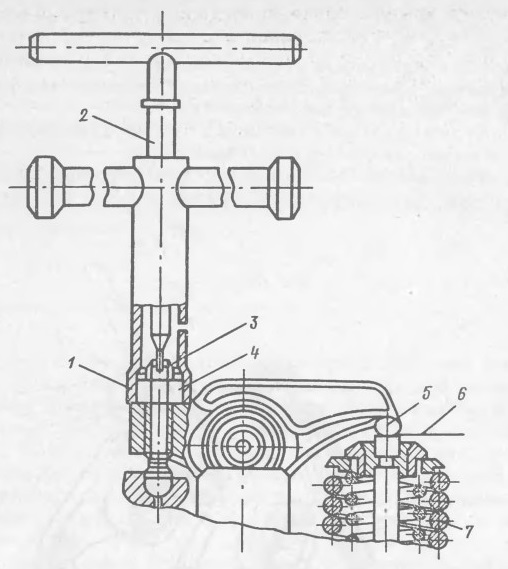

Рис. 73. Регулировка теплового зазора в клапанном механизме с использованием приспособления И-801.14.000:
1 — накидной ключ с воротком; 2 — отвертка с воротком, 3 — регулировочным винт коромысла; 4 — контргайка, 5 — носок коромысла, 6 — пластинчатый щуп; 7 — пружина клапана

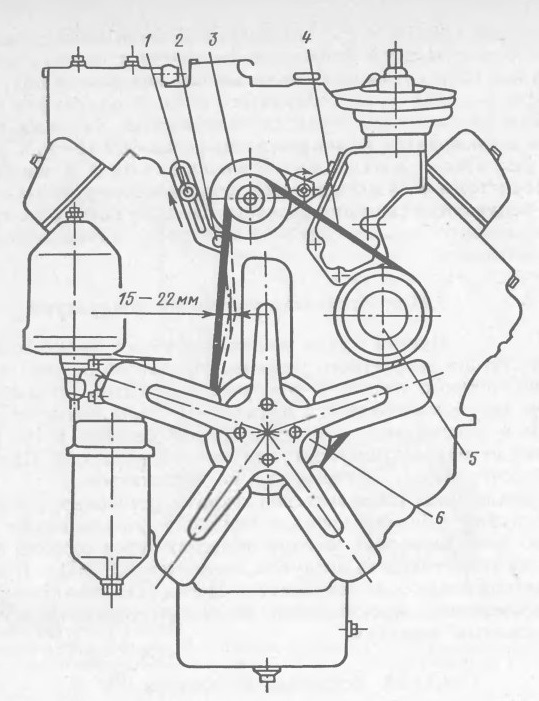

Рис. 74. Проверка и регулировка натяжения ремней вентилятора:
1- винт регулировочной планки натяжения ремня вентилятора; 2 — ось натяжной планки; 3 — шкив генератора; 4 — ремень вентилятора; 5 — шкив; 6 — шкив крыльчатки вентилятора









4.12. ПРИРАБОТКА И ИСПЫТАНИЕ ДВИГАТЕЛЕЙ



После сборки и окрашивания все двигатели, прошедшие капитальный и углубленный текущий ремонты, подвергаются приработке и испытанию.

В процессе приработки при перемещении одной детали относительно другой происходит сглаживание шероховатостей, появившихся на поверхностях деталей после механической обработки. В первый период приработки происходят интенсивное снятие микронеровностей путем изнашивания деталей и большая затрата энергии на преодоление сил трения. Процесс снятия микронеровностей продолжается около 10 мин, а макрогеометрическая приработка деталей в сопряжении заканчивается через 30—40 ч.

Приработка и испытание объединяются в одно понятие, которое называется обкаткой.

Обкатка двигателей производится на стендах, оборудованных электрическим асинхронным двигателем и устройствами для измерения мощности двигателя, его крутящего момента и расхода топлива. Асинхронный двигатель работает в двух режимах: до 1400 мин-1 — как электрический двигатель (при этом происходит вращение коленчатого вала без запуска двигателя); свыше 1400 мин-1 — как генератор (в качестве балансирной тормозной установки на коленчатом валу двигателя). Основные составные части стенда для обкатки двигателя показаны на рис. 75.

Двигатель, поступивший на испытательную станцию, должен быть укомплектован водяным насосом, компрессором, насосом гидроусилителя рулевого управления, стартером и генератором. В картер двигателя заливается масло М-10В. Уровень масла контролируется по меткам на указателе уровня масла.

Топливный насос высокого давления (ТНВД), форсунки, водяной насос должны быть предварительно испытаны и приняты ОТК.

Двигатели испытываются с технологическими воздушными фильтрами.

Коленчатый вал двигателя должен проворачиваться стартером. Если коленчатый вал не проворачивается, двигатель снимается со стенда и дефекты устраняются на специально оборудованных для этой цели стендах.

Обкатка двигателей производится при наличии воды, масла, топлива в соответствующих системах и отсутствии внешних повреждений.

Холодная обкатка начинается при температуре масла не менее 50 °С. В начале холодной обкатки необходимо проверить подачу масла к подшипникам коромысел, герметичность уплотнений форсунок и головок цилиндров, соединений в системах смазки и охлаждения.

Горячая обкатка и испытание двигателя производятся на дизельном топливе

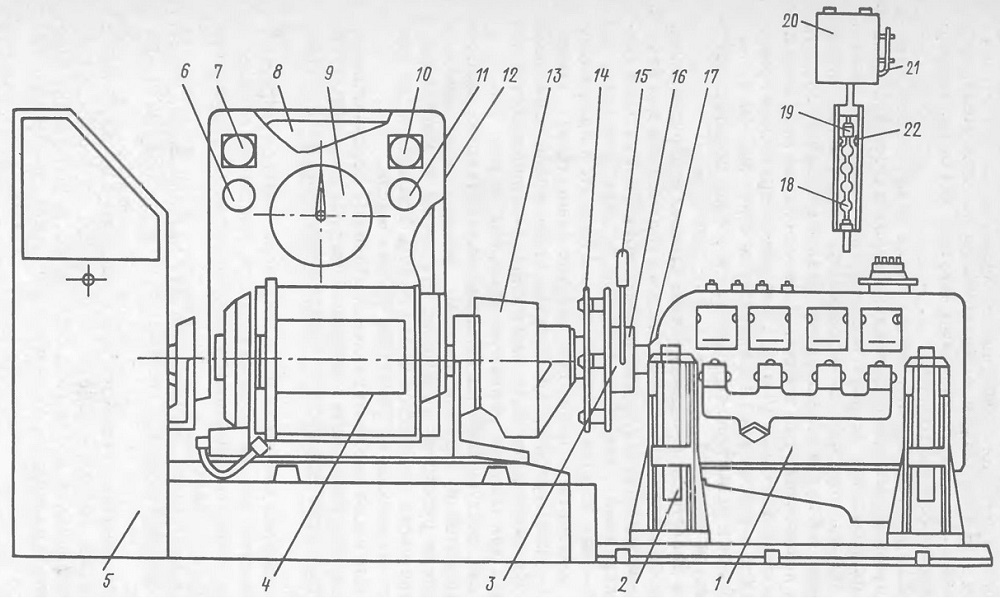

Рис. 75. Стенд для обкатки двигателей:
1 — двигатель, установленный для обкатки; 2 — станина для установки и крепления двигателя, 3 — сцепление, входящее в комплект стенда, 4 — балансирная машина; 5 — реостат; 6 — указатель температуры масла, 7 — тахометр; 8 — весовой механизм; 9 — указатель нагрузки на валу двигателя; 10 — манометр в масляной системе двигателя; 11 — указатель температуры воды в системе двигателя; 12 — корпус весового механизма; 13 — редуктор; 14 — маховик, 15 — рукоятка муфты выключателя сцепления; 16 — муфта выключения сцепления; 17 — вал привода коленчатого вала; 18 — колба расхода дизельного топлива; 19 — электромагнитный клапан; 20— мерный бачок дизельного топлива; 21 — трубка уровня дизельного топлива; 22 — фотодиод



После пуска двигателя проверяется герметичность соединений выпускных коллекторов и трубопроводов системы питания. При необходимости производится установка минимальной частоты вращения холостого хода, величина которого не должна превышать 600 мин-1. Она осуществляется болтом ограничения минимальных оборотов. Холодная и горячая обкатка производится в соответствии с режимами, приведенными в табл. 35.

При горячей обкатке температура масла в картере двигателя и температура воды, выходящей из рубашки охлаждения, должна быть соответственно 80...85 и 85...95 °С. Разность температур воды, выходящей из правой и левой головок, не должна превышать 5 °С. Давление масла в магистрали при температуре 80...95 °С должно быть 0,4—0,55 МПа при частоте вращения коленчатого вала 2600 мин-1 и не менее 0,1 МПа — при 600 мин-1.

При работе двигателя на стенде не должно быть резких стуков и шумов, выделяющихся из общего шума работы двигателя на данном режиме. Не допускаются резкое изменение нагрузки и частоты вращения двигателя, выбрасывание и течь масла, воды, топлива, а также прорыв газов в местах соединений. Признаками брака двигателя являются:

образование масляных пятен и отдельных капель в местах сальниковых уплотнений (падение отдельных капель — не более одной капли за 5 мин при любых режимах работы двигателя);

образование масляных пятен без каплеобразования в местах разъемов и соединений;

выделение масла и конденсата через отводящую трубку системы вентиляции картера (не более 2 капель в минуту при частоте вращения коленчатого вала 2600 мин—1);

слив топлива из дренажных трубок форсунок в виде капель; выделение воды, смазки или смеси воды и смазки из дренажного отверстия водяного насоса при любых режимах работы двигателя в количестве не более одной капли за 3 мин.

В период обкатки допускается выделение из выхлопной трубы отдельных капель топливо-маслянистой смеси.

После снятия или замены головки цилиндров, замены масляного, водяного или топливного насосов, привода топливного насоса, шестерен распределения, сальников коленчатого вала, картера маховика, передней крышки блока необходимо производить обкатку с 1-го по 5-й этап и горячую обкатку с 6-го по 10-й этап по режиму, указанному в табл. 35.

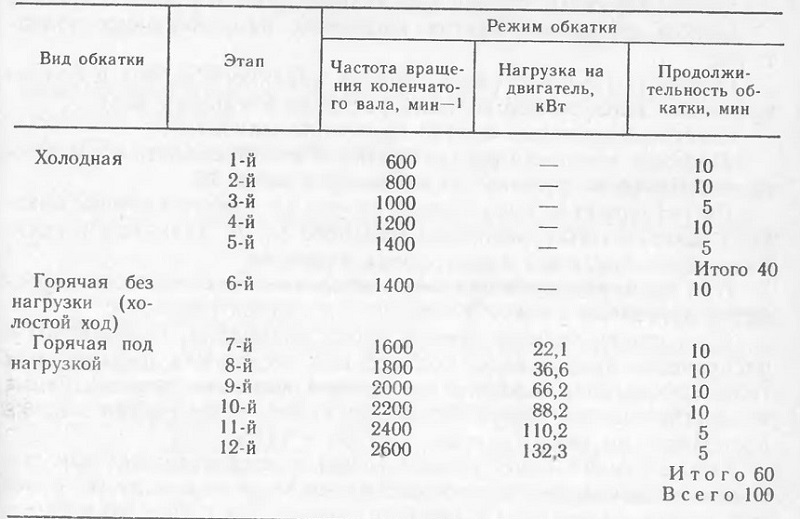

35. Режимы обкатки (приработки и испытания) двигателей КамАЗ-740





4.13. ПРИЕМКА ДВИГАТЕЛЕЙ ПОСЛЕ ОБКАТКИ

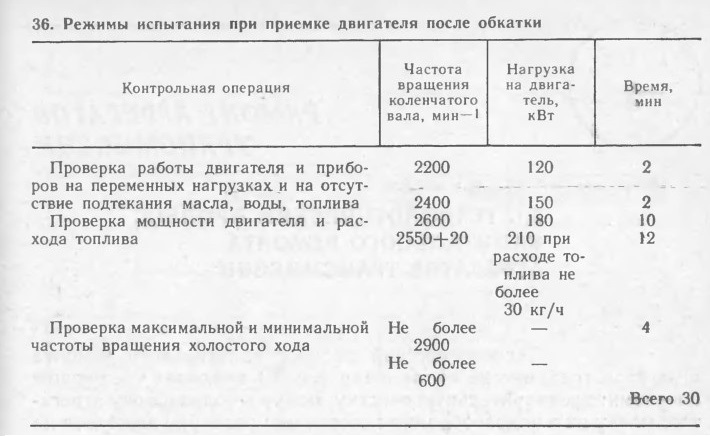

Для проверки приработки деталей часть двигателей после окончания обкатки должна подвергаться контрольной разборке. Контрольная разборка проводится не реже одного раза в месяц. Количество двигателей, подлежащих контрольной разборке, и обязательный перечень деталей, подлежащих осмотру, устанавливаются лабораторией надежности ремонтного предприятия.

При сборке двигателей после контрольной разборки подлежат замене следующие детали, так как они при капитальном ремонте двигателей заменяются на новые:

шайбы замковые болтов крепления трубок масляного насоса; шайбы стопорные болтов крепления направляющих толкателей;

шайбы замковые стяжных болтов масляного насоса и болтов крепления корпуса подшипника распределительного вала;

пластины замковые болтов крепления маховика.

Приемка двигателя после обкатки или контрольного испытания производится по режиму, указанному в табл. 36.

Не разрешается производить на стенде замену картера маховика, коленчатого и распределительного валов, толкателей, гильз цилиндров, впускных и выпускных клапанов.

При обнаружении в поддоне посторонних металлических предметов двигатель должен подвергаться полной разборке.





Если производилась замена блока цилиндров, коленчатого и распределительного валов, одного или нескольких поршней или гильз цилиндров, половина вкладышей коренных или шатунных подшипников, более двух поршневых колец, то повторная обкатка проводится по режиму, приведенному в табл. 37.

После замены менее половины вкладышей коренных или шатунных подшипников или по одному поршневому кольцу (не более чем в двух цилиндрах) стендовая приработка проводится по режиму горячей обкатки, указанному в табл. 35, с последующим контрольным приемом.





36. Режимы испытания при приемке двигателя после обкатки





37. Режимы повторной обкатки двигателя





Этап

Частота вращения коленчатого вала, мин-1

Нагрузка на двигатель, кВт

Время,

мин

1-Й

1000

0

5

2-й

1800

66,2

10

3-й

2000

88,3

5

4-й

2200

110,2

5

5-й

2400

132,3

5

Итого 30



Контрольные вопросы

1. Какие требования предъявляются к деталям, поступающим на сборку двигателя?

2. Каким образом производится подготовка к сборке детали топливного насоса?

3. Каков порядок установки гильз цилиндров в блоки двигателей?

4. Каков порядок сборки поршня с пальцем и установки колец?

5. Каков порядок сборки распределительного вала с корпусом подшипника и какова установка его в блок цилиндров?

6. Каков порядок балансировки, сборки коленчатого вала и установки его в блок цилиндров?

7. Каким образом устанавливается шестерня коленчатого вала?

8. Какой окружной зазор установлен в зацеплении шестерен газораспределительного механизма? Чем он замеряется?

9. Какое положение после сборки должны занимать выточки на поршне и пазы под усы вкладышей на шатуне?

10. Каков порядок установки комплектов шатунов с поршнями и кольцами в гильзы цилиндров блока?





















содержание      ..     7      8      9      10     ..
