JAC S2. Elctrical Wiring diagrams - part 11



Power Supply on Vehicle



Combination meter









    152

EPS fault indicating light



When turning ignition switch to ON, the indicating light will be on, and there is no steering wheel assisted power in steering

wheel, steering is heavy, and indicating light will be off after starting engine. If indicating light is on when driving, please stop

vehicle and check immediately.




Sound Warning





Combination meter drives buzzer by interior amplifying circuit and sound wave generator of micro-processor to produce

necessary sound warning. Reversing radar warning, driver’s safety belt warning, front passenger’s safety belt warning, parking

brake warning, headlight not close warning are sound warning, warning priority is the sequence above-mentioned, sound

loundness: 55±5db.





1. Reversing radar warning


1). Signal input

Voltage signal, come from reversing radar sensor.

2). Signal management



Obstacle distance  （mm）

Sound frequency（Hz）

Zone

Note

＞  1500

-

Safety zone

Reversing normally

900~1500

2

Safety zone

Reversing normally

600~900

4

Warning zone

Reversing decelerate

350~600

8

Danger zone

Stop reversing

＜  350

Ding for a long time

Danger zone

Stop reversing



3). Signal output

Sound signal continuously send out until input signal disappear, sound frequency: 2000±10Hz.


2. Safety belt not fastening warning


1). Signal input

Signal source: Drive safety belt indicating light, front passenger’s safety belt indicating light, front passenger’s seat sensor,

vehicle speed signal.

2). Signal management

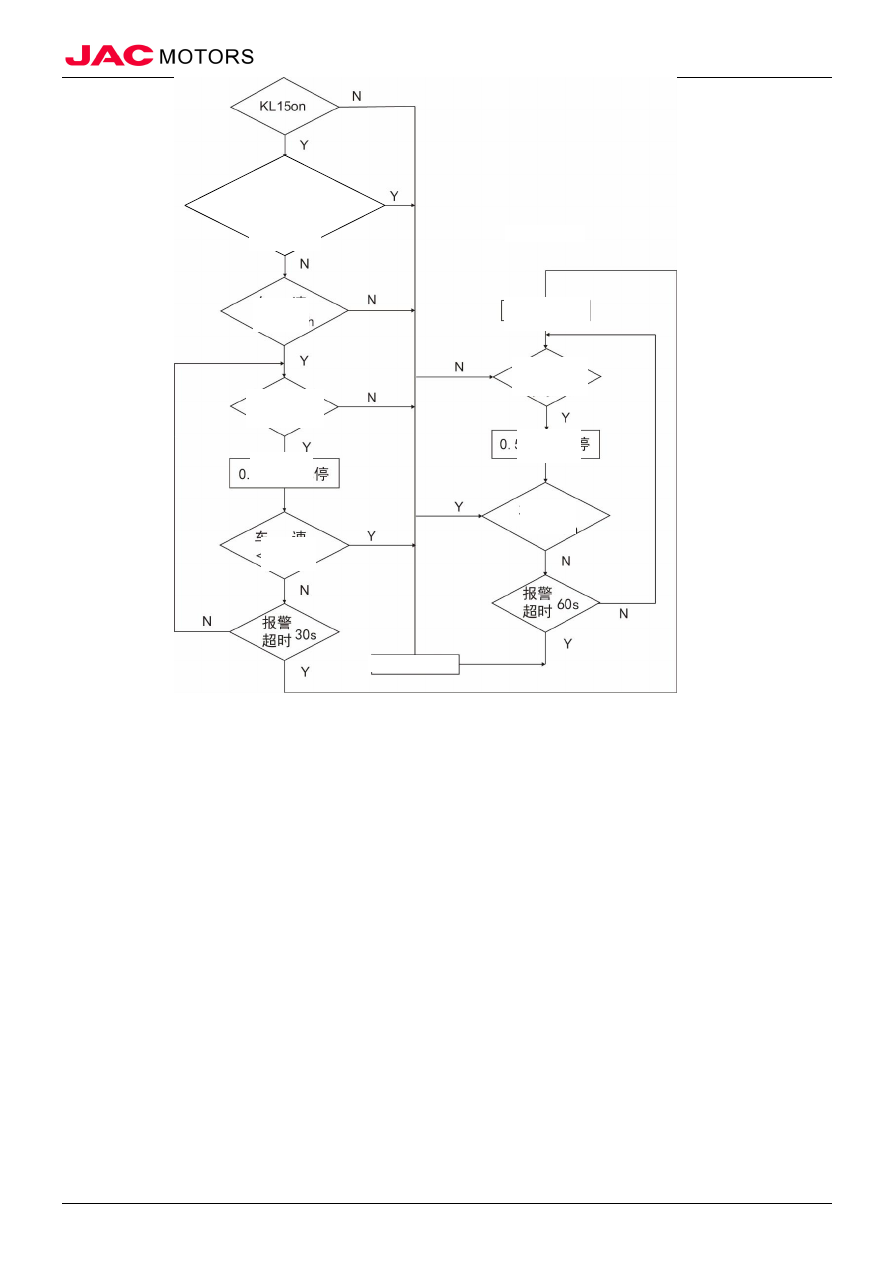

Refer to warning control logic in below figure, front passenger’s safety belt warning add the judgment of whether there is

person in front passenger’s seat.




















Power Supply on Vehicle



Combination meter









    153
































3.

Signal output

Send out sound

signal once warning denoted, sound frequency: 2000±10Hz.



3. Parking brake warning



1. Signal input

Depend on the signal state below: parking brake, vehicle speed.

2. Signal management

Parking brake signal and vehicle speed ≥ 5km/h.

3. Signal output

Send out sound signal once warning denoted, sound frequency: 2000±10Hz, and ding for a long time.





Safety  belt  warning
happens  once,  engine
and  safety  belt  state
not change



Vehicle  speed
≥20km/h

Safety

belt

not fastening

0.5s ding,
0.5s stop

Vehicle speed
＜10km/h

Warning
exceed  time
30s

Vehicle speed
＜10km/h

Safety

belt

not

fastening

0.5s ding
, 0.5s stop

Sound warning switch

Warning
exceed  time
60s

Timer reset



Power Supply on Vehicle



Combination meter









    154

Component side

connector shape

and pin definition

(shape)







Connector definition

(component side)














17

1

















32

16



No.  Signal

Driving mode  No.  Signal

Driving
mode

Remark



1

Vehicle speed signal
output



17  Communication







2

Front passenger’s
seat sensor

Resistance  18  Battery



3

Driver’s safety belt
switch

Low voltage  19  Ignition  （IGN）



4

Front passenger’s
safety belt switch

Low voltage  20  -



5

PCAN_H



21  -



6

PCAN_L



22  Reversing radar

signal

PWM

7

Engine anti-theft

Low voltage  23  Meter -



8

BCANH



24  Fuel sensor -



9

BCANL



25  Fuel signal

Low voltage

10  -



26  Inner illumination(-)  PWM

11  -



27  Inner illumination(+)  High voltage

12  Brake liquid level low  Low voltage  28  -



13  -



29  Charging indicating  Low voltage

14

Main air bag

High voltage
or hanged

30  Oil pressure

Low voltage

15  -



31  -



16  -



32  -





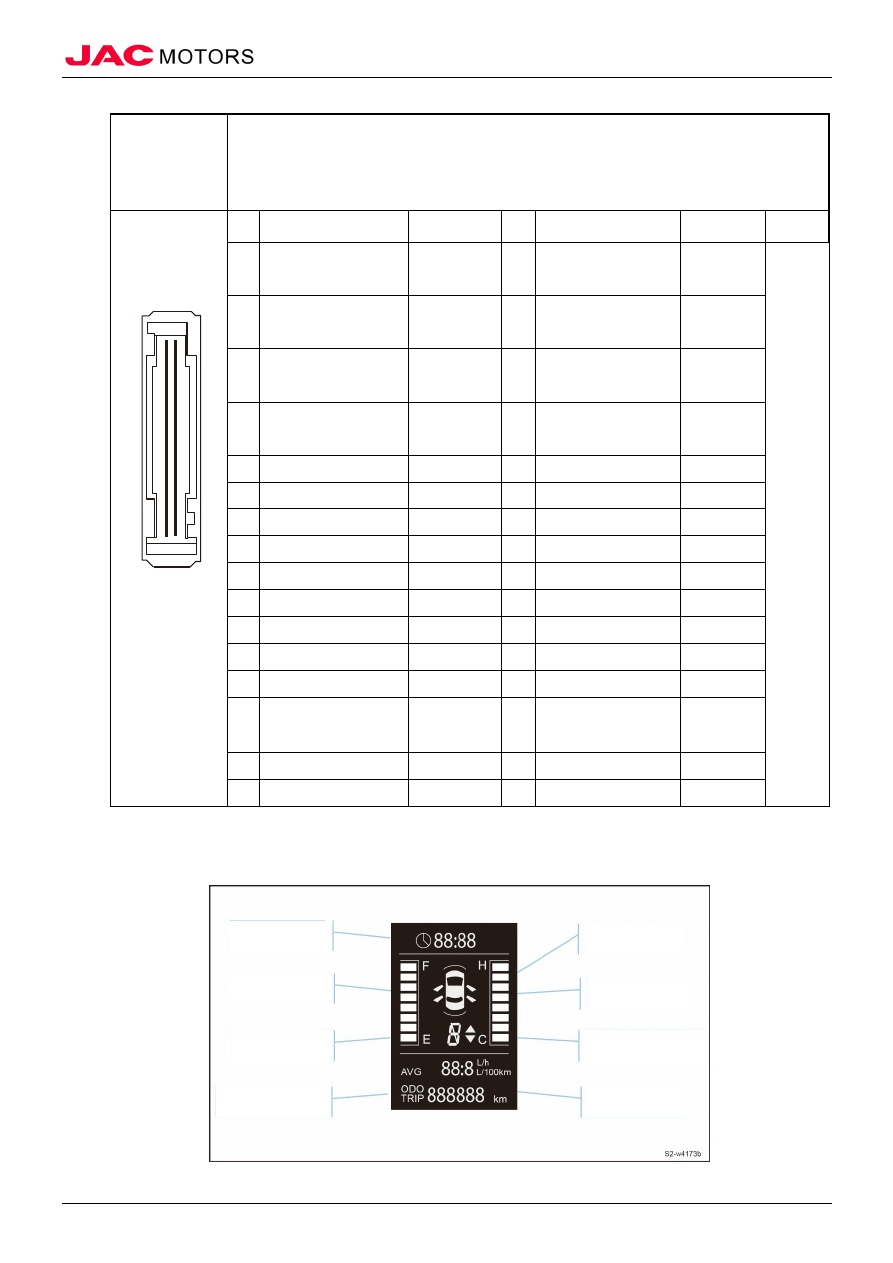

Combination meter connector and pin definition




















































Driver’s information display



LCD display






















Clock

Fuel gauge

Gear

position

display

Total

mileage/

Subtotal

Coolant
temperature gauge

Door  open  (five
doors)

Gear  shifting  prompt
(MT)

Average

fuel

consumption



Power Supply on Vehicle



Combination meter









    155

（1）Door open: Combination meter receives door open signal (including left front door, right front door, left rear door,

right rear door and trunk) from door contact switch, and correspondingly displayed on LCD.



（2）Gear position information: Display gear position of the vehicle and more economic and reasonable gear position

prompt when vehicle driving (The function only in MT vehicle type).



（3）LCD first line display actual time clock.



（4）LCD second line display average fuel consumption. Average consumption: when ignition switch is in ignition on (engine

not start), LCD screen display fuel consumption record of last time; after engine starting, when ECU has not fuel  consumption

signal,  LCD  screen  display  average  consumption  record  of  last  time;  if  there  is  fuel  consumption  signal,  display  average  fuel

consumption value; LCD screen freshening time is 5s.



（5）LCD third line display subtotal mileage or total mileage. Subtotal mileage display range is: 0km?~999.9km, precision

is 0.1km; total mileage display range is: 0?~999999km, precision is 1km.



（6）Key operation: user interface function switch and reset:



LCD  screen  default  interface  first  line  is  clock  display,  second  line  display  average  consumption,  third  line  display  total

mileage.

When pressing left regulating rod for a short time (t ≤ 2s) in default interface, second line display average fuel consumption

(average fuel consumption twinkles at this time), and pressing right regulating rod for a long time (t ＞ 2s) to reset, not twinkle after

resetting, and automatically exit if there is no operation in 5s;

When  pressing  left  regulating  rod  again,  third  line  display  subtotal  mileage  (subtotal  mileage  twinkles  at  this  time),  and

pressing right regulating rod for a long time to reset, not twinkle after resetting, and automatically exit if there is no operation in

5s;

When pressing left regulating rod again, third line display total mileage (total mileage twinkles at this time), and automatically

exit if there is no operation in 5s;

Clock regulating:

In default interface, press left regulating rod for a long time (t ＞ 2s) to get into clock regulating, “horn” twinkles at this time.



In “hour” regulating phase: press right regulating rod for a short time to increase “hour” a step, and and automatically exit

regulating mode if there is no operation in 5s;

In “hour” regulating phase, press left regulating rod for a short time (t ≤ 2s), getting into “minute” twinkling regulating phase

at this time: press right regulating rod for a short time to increase “minute” a step, and press right regulating rod for a long time to

increase “minute” in the speed of 5 steps/s; and automatically exit regulating mode if there is no operation in 5s in “minute” mode.

All twinkle frequency is 1Hz.

（III）Torque Parameter



No.

Item

Torque  （N·m）

1

Combination meter assembly fixed bolt

3~5

















Power Supply on Vehicle



Combination meter









    156

II、Troubleshooting



（I）Troubleshooting List

1. Detect after-sale installed device that may infect system operation.

2. Detect easily connected or found system component, to detect whether it has apparent damage or may cause fault.

3. Detect whether all sensors of combination meter displaying information are normal.



No.



Fault phenomenon



Fault reason analysis

Solution method

Remark

1



Combination
meter

function

lose efficacy



Circuit not connected



Check power supply and grounding circuit



Refer to

combination

meter function

lose efficacy

Meter circuit damaged



Replace meter



2



I n d i c a t i n g
l i g h t / i l l u mi n a t i
o n   l i g h t   n o t   o n



Circuit not connected



Check whether related circuit and connector is connected





Control signal fault



Check related switch signal



Meter circuit damaged



Replace meter



3



Indicating  meter
error or not work,
mileage  LCD  not
work



System fault



Check  whether  related  sensor  output  is  normal,
whether circuit and connector is connected





Meter circuit damaged



Replace meter



4



Mileage  LDC  miss
stroke



Meter circuit damaged



Replace meter








（II）Troubleshooting Flow Chart



Combination meter function lose efficacy






































Fault

phenomenon:

Combination

meter

function lose efficacy

Check  combination
meter fuse

Check power supply voltage of
combination

meter

wiring

harness connector M07-19
Standard  voltage  value:  11-
14V

Check  resistance  of  combination
meter wiring harness connector M07-
23/M07-24

and

vehicle

body

grounding
Standard resistance value: less than 1
Ω

Check  circuit  fault  of
combination

meter

wiring

harness

connector  M07-19  and
fuse

Check  circuit  fault  of  combination
meter  wiring  harness  connector  M07-
23/M07-24 and vehicle body grounding

Check  open  circuit  fault
of fuse circuit and replace
fuse

Whether  fuse  is
fused

Whether

accord

with standard value

Whether

accord

with standard value

Replace combination
meter

Fault removed

Yes

Yes

Yes

No

No

No



Power Supply on Vehicle



Combination meter









    157













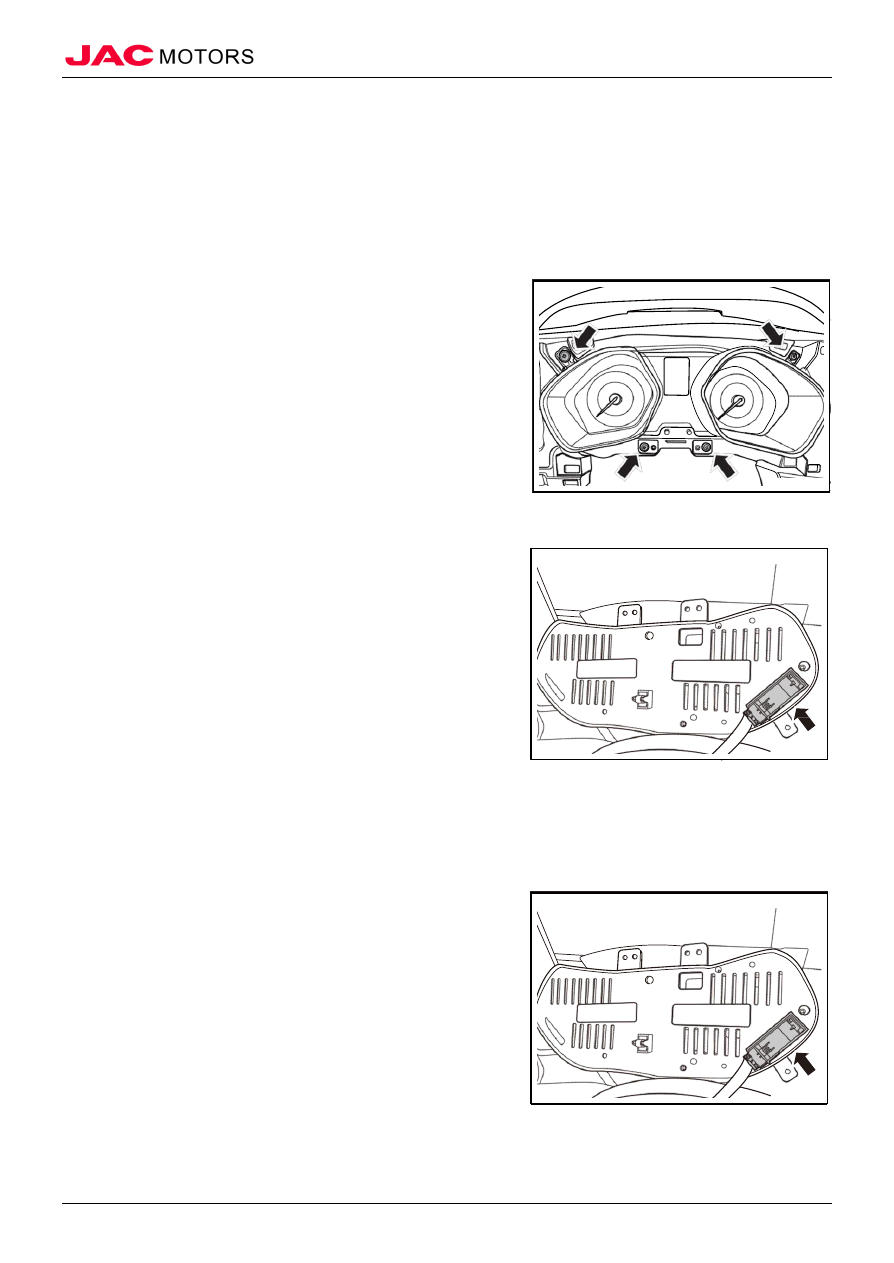

III、Combination Meter Assembly



（I）Removal



1. Open engine cabin cover

2. Disconnect battery negative electrode    Refer to “Disconnection and connection of battery electrode”
3. Remove central right side trim panel assembly    Refer to “Central right side trim panel assembly”
4. Remove left end cover of dashboard    Refer to “End cover of dashboard”
5. Remove driver’s side lower guard panel assembly    Refer to “Driver’s side lower guard panel assembly”

6. Remove central left trim panel assembly    Refer to “Central left trim panel assembly”

7. Remove combination meter assembly

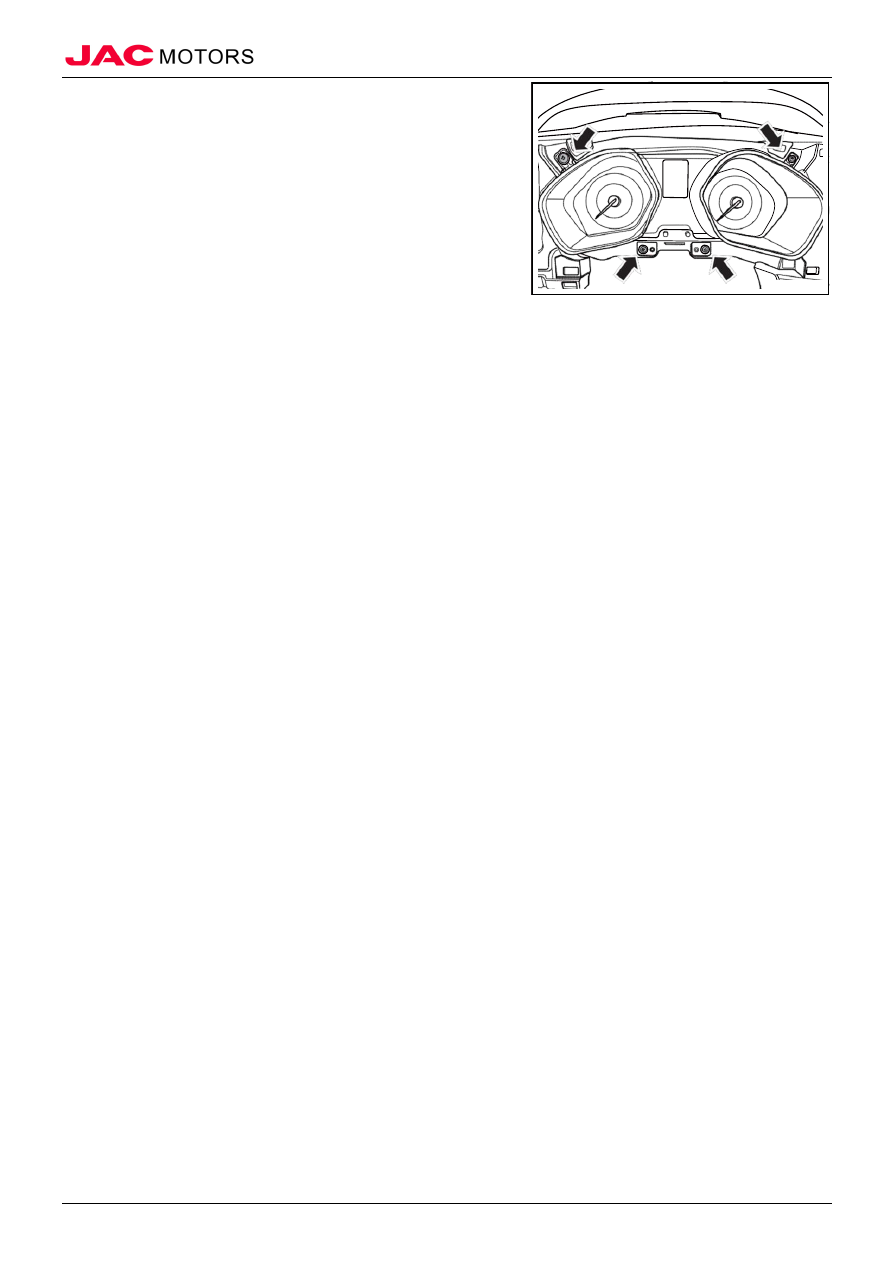

1). Remove 4 fixed bolts of combination meter;























2). Pull out combination meter assembly, and disconnect wiring harness connector of combination meter;

3). Take down combination meter;























（II）Installation



1. Install combination meter assembly

1). Connect wiring harness connector of combination meter, and place combination meter to installation position;

























Power Supply on Vehicle



Combination meter









    158





2). Tighten 4 fixed bolts of combination meter;

Tighten torque

3~5N·m













2. Install central left side trim panel assembly
3. Install driver’s side lower guard panel assembly
4. Install left end cover of dashboard
5. Install central right side trim panel assembly
6. Connect battery negative electrode
7. Close engine cabin cover



Reversing Radar Device



Reversing Radar Device









      159

Reversing Radar Device




I、Summary



（I）Structure Overview



Reversing radar device consists of sensors, controller and buzzer (integrated in meter). Reversing radar device is based on the

principle  of  ultrasonic  distance  measurement  and  computer  data  fuzzy  processing  technology  to  determine  whether  there  are

obstacles in the vehicle reversing direction and prompt the distance of the nearest obstacle. When the steering gear hanging  in

reversing, reversing switch on, reversing light on, controller receive reversing signal, control ultrasonic sensor send out ultrasonic

signal, based on the principle of self-sending self-receiving and multiple sending single receiving, send echo signal to controller

accurately and completely. After controller analyzing and processing, judge whether there are obstacles within detection distance

and the distance of nearest obstacle, and establish communication with buzzer. According to the different range of distance, send

different frequency tweet to prompt obstacle distance, aiming to security warming.



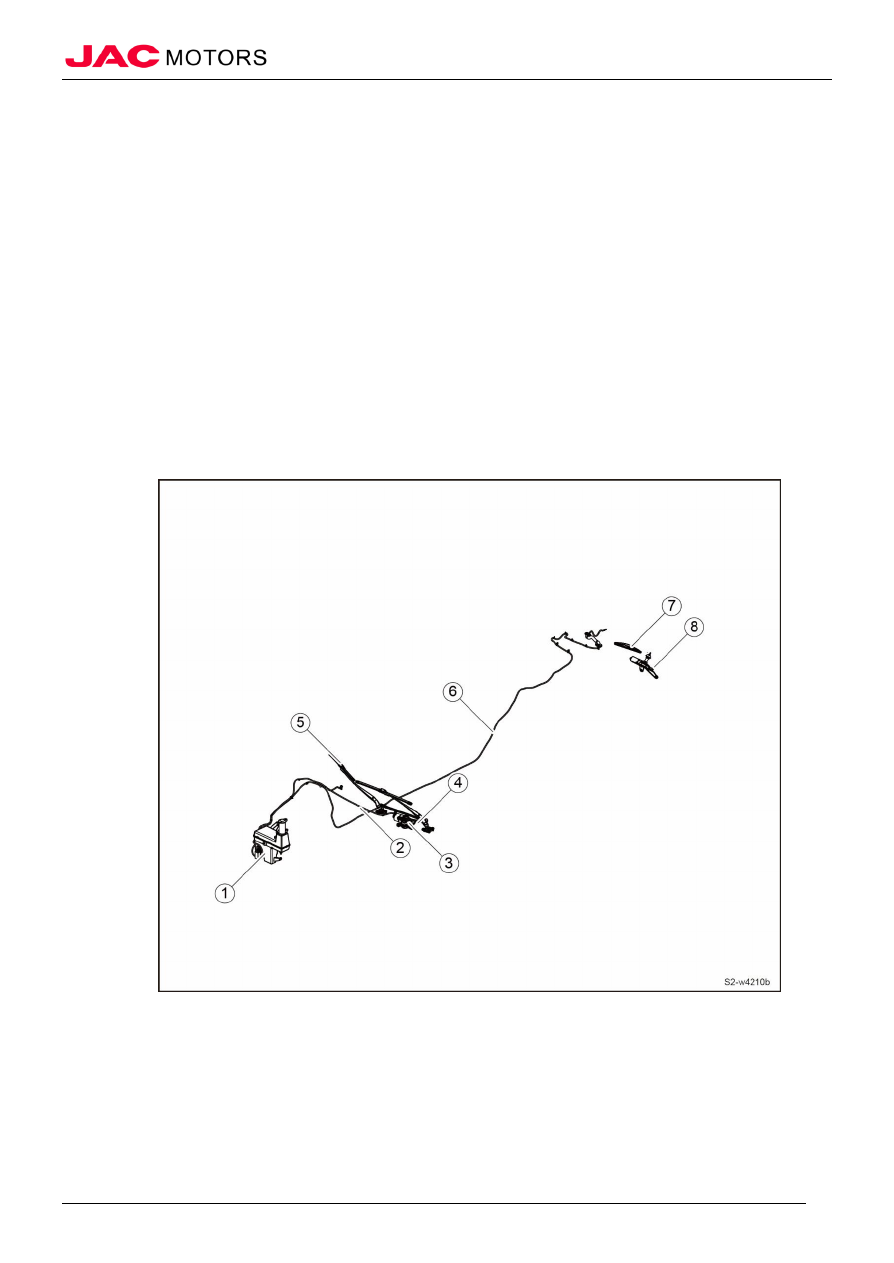

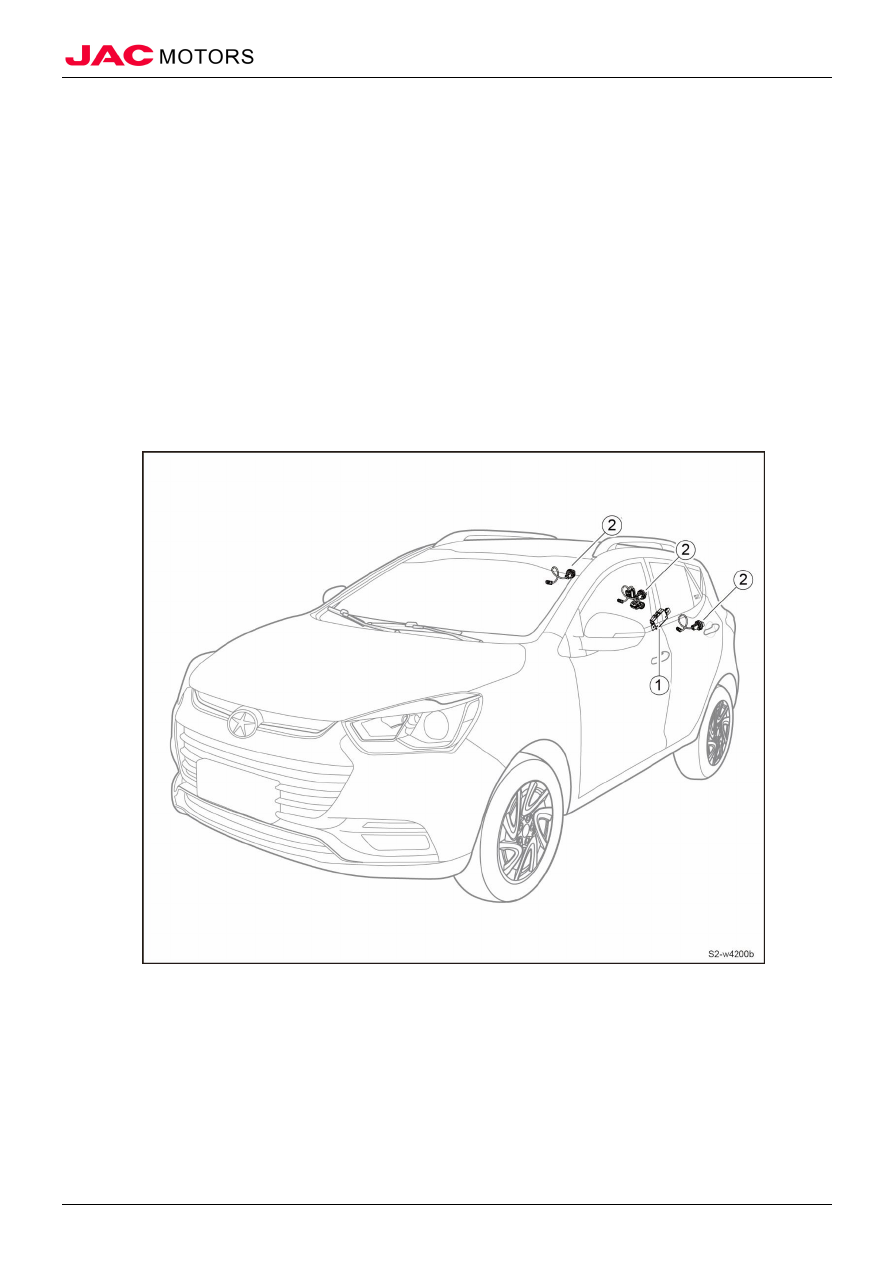

Component Position









































1. Reversing radar controller assembly                                2. Sensor assembly








Reversing Radar Device



Reversing Radar Device









      160

（II）Operation principle



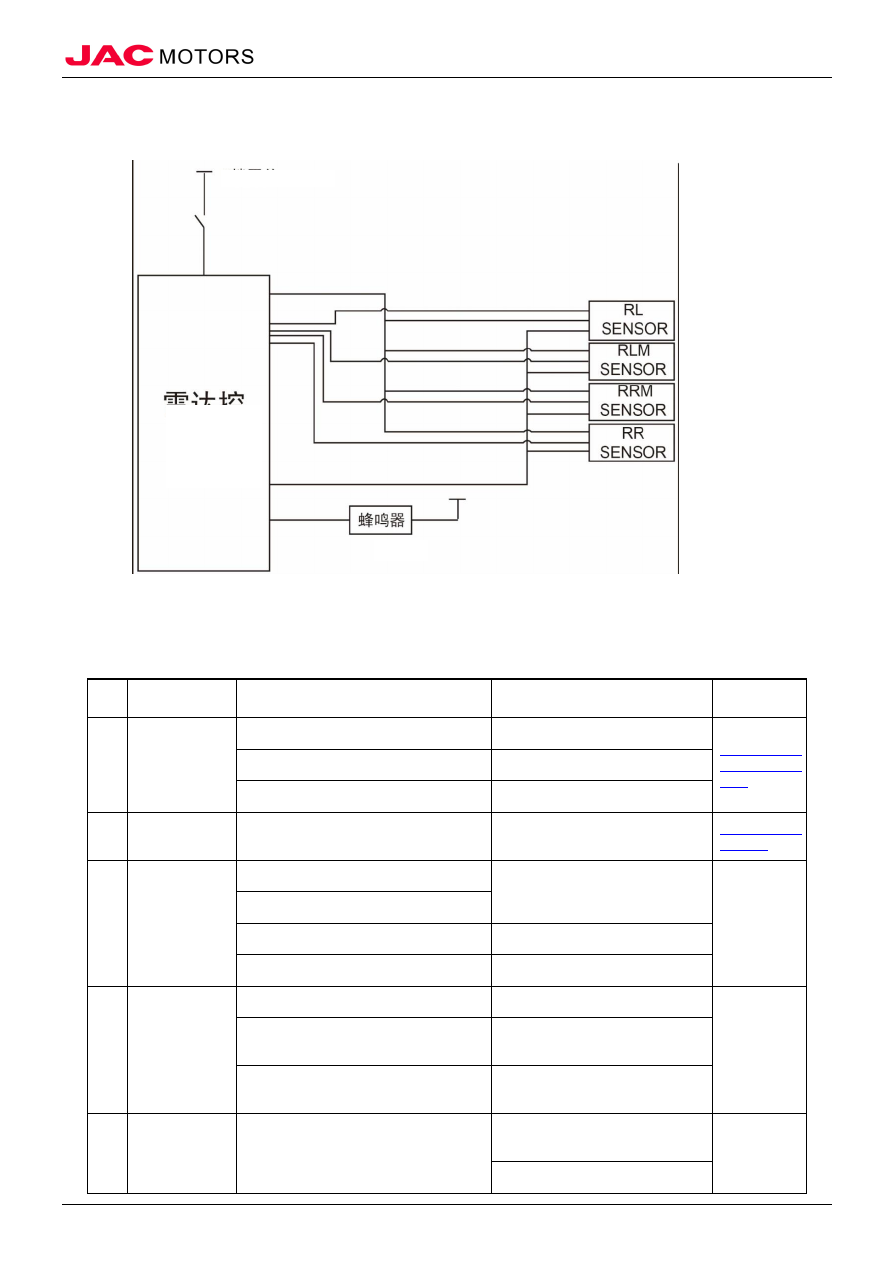

System Schematic Diagram



































II、Troubleshooting



（I）Troubleshooting List



NO.



Fault

phenomenon

Fault reason analysis



Solution



Remark



1



When  reversing,
system not work



Reversing switch not connected



Replace reversing switch



Refer

to

system

not

work



Wiring  harness  and  main  power  supply  bad
connected



Check whether wiring harness connect
to power supply rightly



Connector wrong connect



Connect all connectors rightly again



2



Sensor not work



Connector position not right, causing sensor
not work



Connect  all  sensor  connectors  rightly
again



Refer to sensor
not work

3



Buzzer
continuously
warning,  but  no
obstacle

behind

vehicle



Detect body or ground



Install  according  to  instructions,  if
necessary,

request

professional

technician to guide and check





Sensor wrong installation or drop



Sensor damaged



Please replace in time



Sensor connected wire damaged



Check  whether  wiring  harness  is
damaged



4



Can’t  display  the
distance

of

obstacle rightly



Battery voltage abnormal



Check  whether  battery  voltage  is
normal





Connector position not right



Close  system,  connect  all  connectors
rightly again



Sensor wiring harness interfered



Check  whether sensor connected wire
connect exhaust pipe and muffler



5



No  warning  tone
when

opening,

others

work

normally  and  no
warning tone



Combination

meter

fault

(Buzzer

is

integrated in combination meter)



Check  combination  meter  connected
wire

and

connector,

connect

combination meter again rightly



Replace combination meter



Gear “R” switch

Buzzer

Radar
controller



Reversing Radar Device



Reversing Radar Device









      161



（II）Troubleshooting Flow Chart



System not work





Step

Detect content

Solution

Judging

specification

Next step





Yes

No





1



Ensure fault phenomenon

Ignition  switch  turn  to  ON,  hang
transmission to reversing gear



Whether  hear  buzzer
warning



Deal

with

intermittent fault,
turn to next step



Turn  to  step
3



















2



Check intermittent fault



Check  and  deal  with  reversing  light
switch  wiring  harness  connector  loosen
fault.
Check and deal with combination meter
wiring harness connector loosen fault























3



Check reversing light
fuse



Dismount reversing light fuse IF20,
check whether it is fused?



Whether fuse is fused?



Replace fuse





Next step



















4



Check  power  supply  wire
of  reversing  radar  control
module power supply



Use  multimeter  to  measure  voltage
between reversing radar control module
wiring  harness  connector  F07-12  and
ground.



Voltage

standard:

11~14 V
Whether voltage accord
with standard?



Next step





Maintain  and
check

or

replace
wiring
harness



















5



Check  grounding  wire  of
reversing  radar  control
module



Use  multimeter  to  measure  resistance
between reversing radar control module
wiring  harness  connector  F07-13  and
ground.



Resistance

standard:

less than 1Ω
Whether

resistance

accord with standard?



Next step





Maintain  and
check

or

replace
wiring
harness



















6



Check

wire

between

reversing  radar  control
module and reversing light
fuse



Hang transmission to reversing gear,use
multimeter

to

measure

resistance

between reversing radar control module
wiring harness connector related pin and
reversing  light  fuse  wiring  harness
connector F07-12.



Resistance

standard:

less than 1Ω
Whether

resistance

accord with standard?



Next step





Maintain  and
check

or

replace
wiring
harness



















7



Remove  reversing  radar
control  module,  whether
fault is removed?



Replace  new  reversing  radar  control
module.  Key  turn  to  ON,  hang
transmission to reversing gear.



Whether

can

hear

buzzer warning tone?



Fault removed.









































Sensor not work





Step

Detect content

Solution

Judging

specification

Next step

Yes

No

1



Ensure

fault

phenomenon

Ignition  switch  turn  to  ON,  hang
transmission  to  reversing  gear,  lay
appropriate  obstacle  in  appropriate
distance behind vehicle.



Whether

can

hear

parking warning tone?



Deal

with

intermittent
fault,  turn  to
next step



Turn to step 3



2



Check

intermittent

fault



Check and deal  with reversing radar
sensor  wiring  harness  connector
loosen fault









3



Check  wire  between
reversing radar sensor
and  reversing  radar
control module



Measure

resistance

between

reversing radar sensor wiring harness
connector  RB07-1  and  reversing
radar control module connector F07-
1/2/3/4.



Resistance

standard:

less than 1Ω
Whether

resistance

accord with standard?



Next step



Maintain

and

check

or

replace  wiring
harness





Reversing Radar Device



Reversing Radar Device









      162

Step

Detect content

Solution

Judging

specification

Next step

Yes

No

4



Check  wire  between
reversing radar sensor
and  reversing  radar
controller



Measure

resistance

between

reversing radar sensor wiring harness
connector  RB07-2  and  reversing
radar  controller  wiring  harness
connector F07-14.



Resistance

standard:

less than 1Ω
Whether

resistance

accord with standard?



Next step



Maintain

and

check

or

replace  wiring
harness



5



Check

wire

between  reversing
radar  sensor  and
reversing

radar

controller



Measure resistance between reversing
radar sensor wiring harness connector
RB07-4 and reversing radar controller
wiring harness connector F07-23.



Resistance

standard:

less than 1Ω

Whether

resistance

accord with standard?



Next step



Maintain

and

check

or

replace  wiring
harness



6



Replace  reversing
radar

sensor,

whether

fault

is

removed?

Replace  new  reversing  radar
sensor,  turn  ignition  switch  to

“ON”,  transmission  hang  to
reversing  gear,  and  getting  into
reversing state.

Whether  can  detect
obstacle?

Fault

is

removed.











Reversing Radar Device



Reversing Radar Device









      163

III、Reversing Radar Controller Assembly



（I）Removal



1. Open engine cabin cover

2. Disconnect battery negative electrode    Refer to “Disconnection and connection of battery electrode”

3. Remove tail door threshold assembly    Refer to “Tail door threshold assembly”

4. Remove rear door threshold panel assembly    Refer to “Rear door threshold panel assembly”

5. Remove rear seat cushion assembly    Refer to “Rear seat assembly”

6. Remove rear seat backrest assembly    Refer to “Rear seat assembly”

7. Remove backrest hinge bracket    Refer to “Lower trim panel assembly of C pillar”

8. Remove lower trim panel of C pillar    Refer to “Lower trim panel assembly of C pillar”

9. Remove upper trim panel of C pillar    Refer to “Upper trim panel assembly of C pillar”

10. Remove left side trim panel assembly of trunk    Refer to “Side trim panel assembly of trunk”

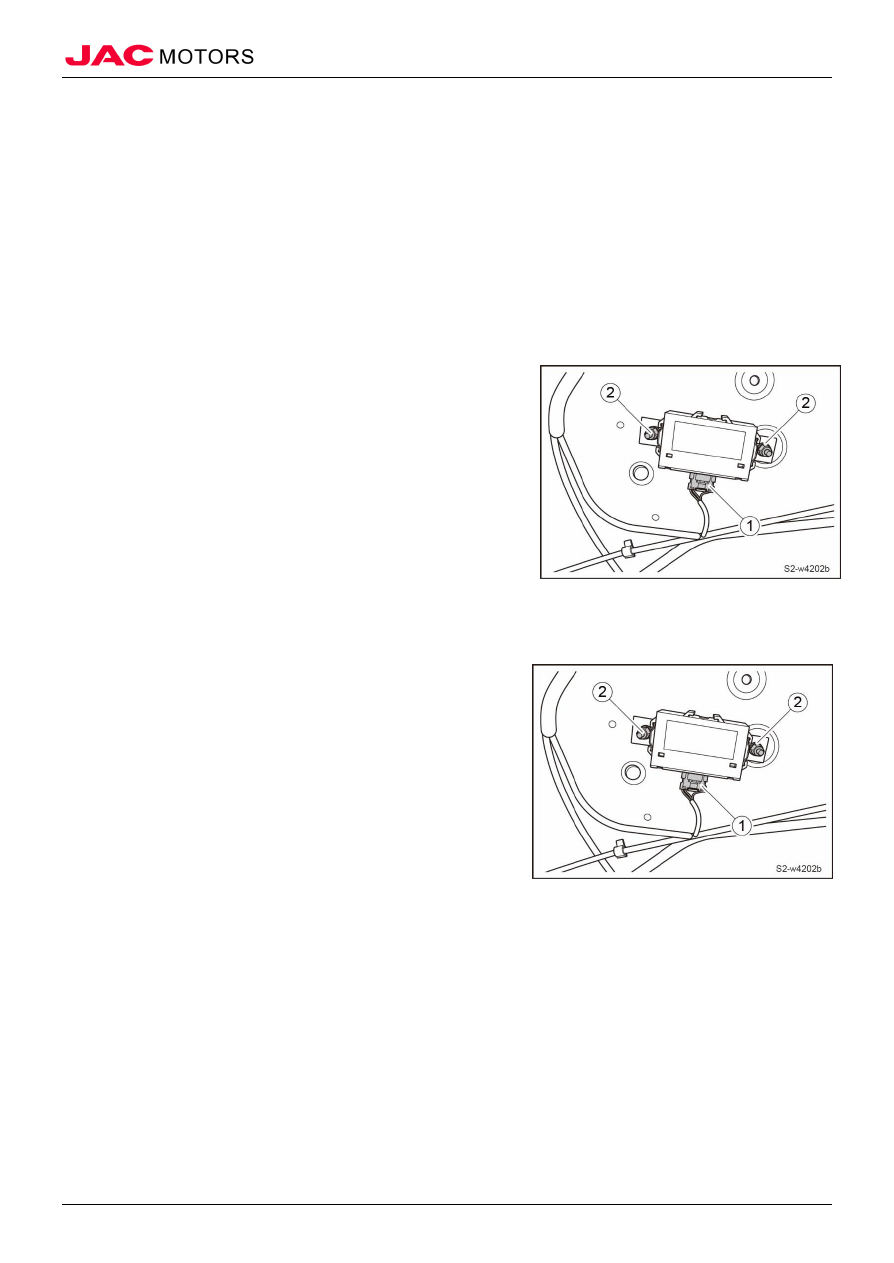

11. Remove reversing radar controller assembly

1). Disconnect reversing radar controller assembly wiring harness

connector  ①;

2). Remove 2 fixed nuts  ②  of reversing radar controller;



















（II）Installation


1. Install reversing radar controller assembly

1). Install and tighten 2 fixed nuts  ②  of reversing radar controller

assembly;

Tighten

torque

4~6N·m





2). Connect reversing radar controller assembly wiring harness connector  ①;










2. Install left side trim panel assembly of trunk

3. Install upper trim panel assembly of C pillar

4. Install lower trim panel assembly of C pillar

5. Install backrest hinge bracket

6. Install rear seat backrest assembly

7. Install rear seat cushion assembly

8. Install rear door threshold panel assembly



Reversing Radar Device



Reversing Radar Device









      164

9. Install tail door threshold assembly

10. Connect battery negative electrode

11. Close engine cabin cover





Reversing Radar Device



Reversing Radar Device









      165







IV、Sensor Assembly



（I）Removal



1. Open engine cabin cover

2. Disconnect battery electrode    Refer to “Disconnection and connection of battery electrode”

3. Remove rear side combination light assembly    Refer to “Rear side combination light assembly”

4. Remove rear bumper assembly

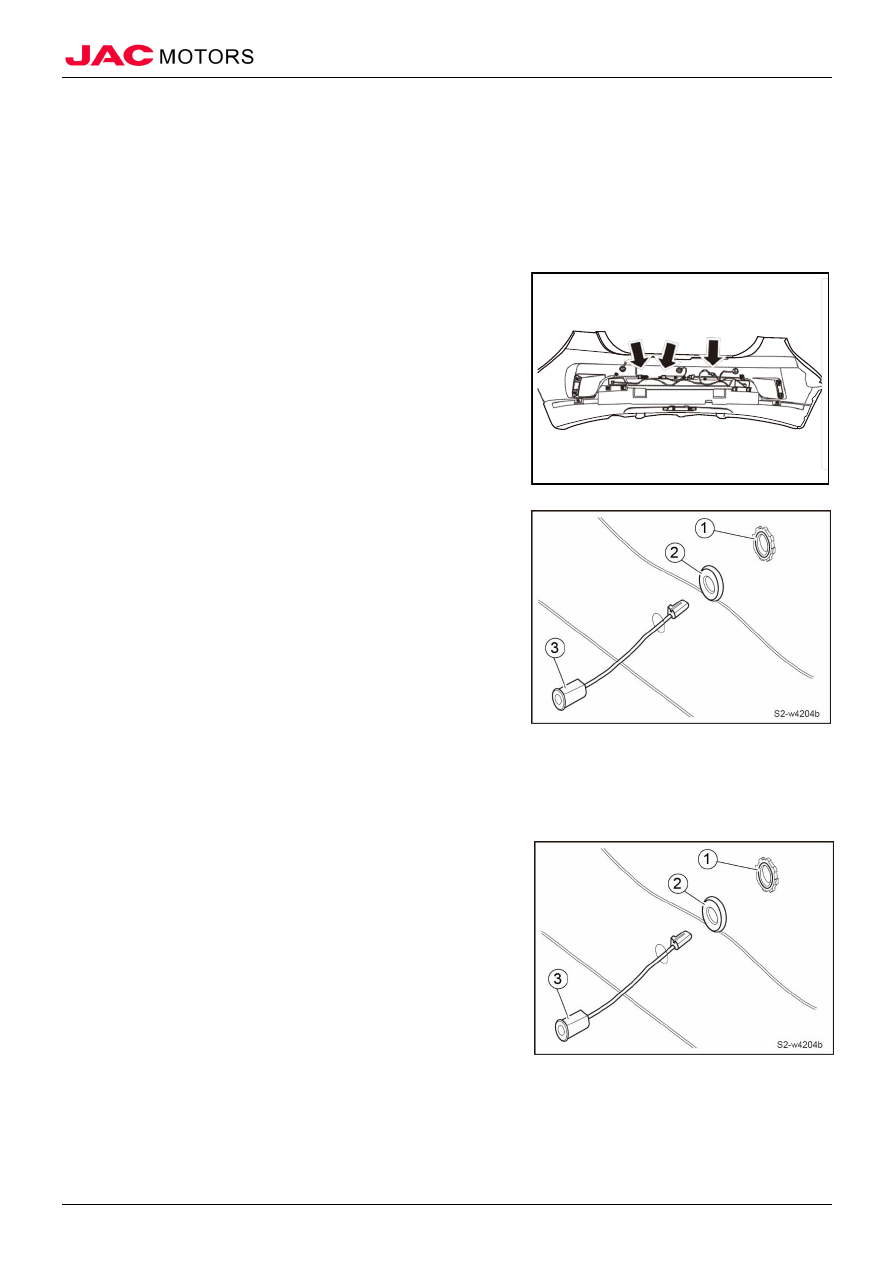

5. Remove sensor assembly

1). Disconnect sensor assembly wiring harness connector;

















2). Rotate clamp ring, and take down lock catch  ①;

3). Take down rubber cushion  ②  with shrapnel, and take down

sensor  ③  from outside;























（II）Installation





1. Install sensor assembly

1). Install sensor  ③  from front bumper, and install rubber cushion

②  and clamp ring  ①  along wiring harness of sensor itself in

turn;



2). Press sensor and rotate clamp ring  ①  clockwise at the same time to make rubber cushion fit with rear bumper rightly;
△ Note    Must align triangle mark of clamp ring to triangle mark of sensor assembly, thus it can tighten rightly.








Reversing Radar Device



Reversing Radar Device









      166





















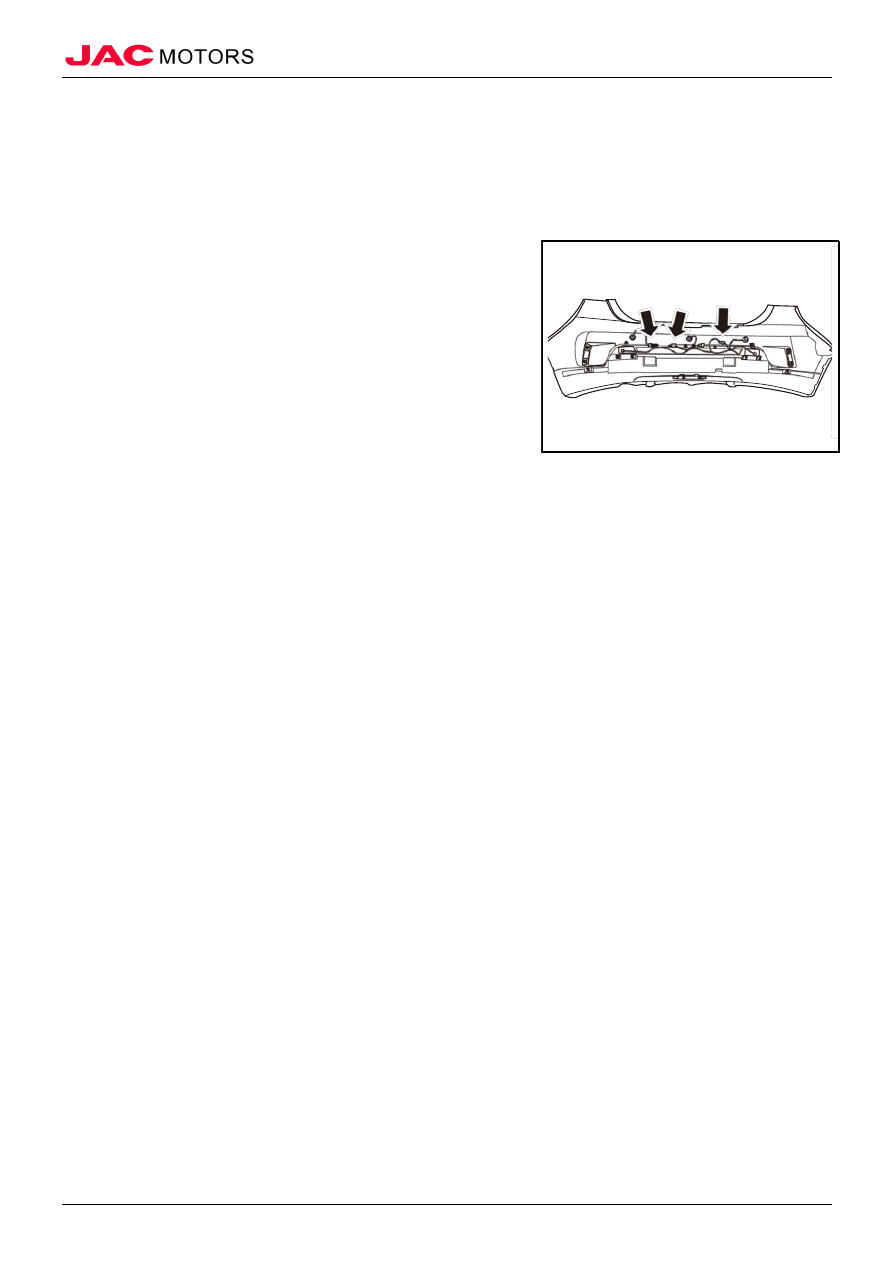

3). Connect sensor wiring harness connector;

























2. Install rear bumper assembly

3. Install rear side combination light assembly

4. Connect battery negative electrode

5. Close engine cabin cover





                                                                              Wiper and Washer Device

Wiper and Washer Device

































      167

Wiper and Washer Device





I、Summary



（I）Structure Overview



Wiper system:



Wiper has four control mode: high speed, low speed, intermittent and inching. Wiper switch is on right side operating lever of

turning column. Front wiper system consists of wiper switch, washing liquid pot and motor, front wiper connecting rod mechanism,

front wiper motor, wiper arm and wiper blade. Rear wiper system consists of rear wiper switch, washing liquid pot and motor, rear

wiper motor, wiper arm and wiper blade.



Washer System:



Washer system consists of window cleaner, washing pipe, washing liquid pot and washing motor assembly, front spraying nozzle,

rear spraying nozzle and washing switch. Washing liquid pot is installed under right front headlight, wiper motor is fixed on washing

liquid pot, washing motor sends washing liquid to front spray nozzle or rear spray nozzle through washing water pipe.



Component Position






































1. Washing liquid pot and motor assembly                              5. Front wiper arm, wiper blade

2. Front washing water pipe assembly                                      6. Rear wiper water pipe assembly

3. Front wiper motor assembly                                                  7. Rear wiper arm and blade

4. Front wiper connecting rode mechanism assembly              8. Rear wiper motor assembly
