Грузовик Iveco Daily. Руководство по эксплуатации - часть 3





15

Кабина

* Бортовой компьютер автоматически

проверяет работоспособность кон
трольных ламп, помеченных звез
дочкой. Поэтому при каждом запус
ке двигателя они загораются на не
сколько секунд.
Некоторые контрольные лампы, от
вечающие за функции дополнитель
ного оборудования, могут быть не
установлены на Вашем автомоби
ле — это зависит от комплектации.

1

Только для модификации Combi с
двигателем 12 F1A и модификаций,
оснащенных двигателем F1C Euro.

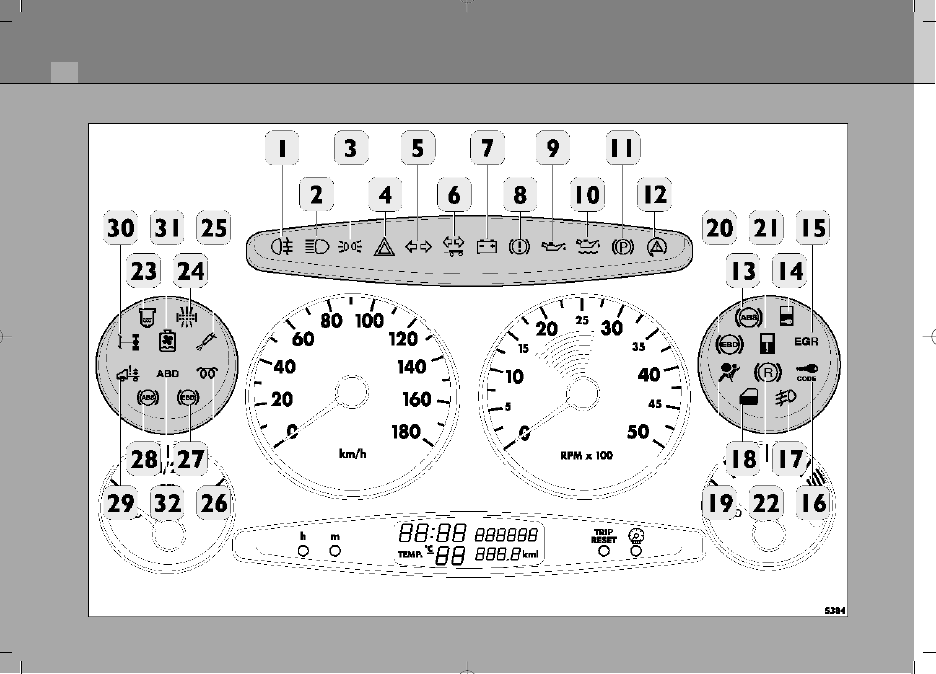

Обозначение

Описание

15

1

Контрольная лампа неисправности системы рециркуляции

отработанных газов EGR (красная).

16

Контрольная лампа иммобилайзера (желтая).

17

Контрольная лампа противотуманных фар (зеленая).

18

Контрольная лампа «Открыта дверь» (красная).

19

Контрольная лампа неисправности подушки безопасности (красная).

20

Контрольная лампа неисправности электронной системы

распределения тормозных сил (EBD) (красная).

21

*Контрольная лампа неисправности механизма боковой

сдвижной двери (красная).

22

Контрольная лампа включения ретардера (желтая).

23

*Контрольная лампа присутствия воды/засорения топливного

фильтра (желтая).

24

*Контрольная лампа засорения воздушного фильтра (желтая).

25

Контрольная лампа неисправности системы впрыска EDC (красная).

26

Контрольная лампа включения предпускового прогрева

двигателя (желтая).

27

Контрольная лампа неисправности электронной системы

распределения тормозных сил (EBD 5.3) (красная).

28

*Контрольная лампа неисправности системы ABS 5.3 (желтая).

16

Кабина

17

Кабина

* Бортовой компьютер автоматически

проверяет работоспособность кон
трольных ламп, помеченных звез
дочкой. Поэтому при каждом запус
ке двигателя они загораются на не
сколько секунд.
Некоторые контрольные лампы, от
вечающие за функции дополнитель
ного оборудования, могут быть не
установлены на Вашем автомоби
ле — это зависит от комплектации.

Обозначение

Описание

29

Контрольная лампа неисправности пневматической подвески с

электронной системой управления ECAS (красная).

30

Контрольная лампа блокировки дифференциала заднего моста

(красная).

31

*Контрольная лампа недостаточного уровня жидкости в системе

охлаждения двигателя (красная).

32

*Контрольная лампа системы контроля тягового усилия (ABD)

(желтая).

18

Кабина

Кнопочный пульт управления

Описание

Символ

Контрольная лампа аварийной сигнализации.

Противотуманные фары.

Выключатель обогрева зеркал заднего вида.

Обогрев заднего стекла.

Блокировка дифференциала заднего моста.

Пневматическая подвеска ECAS (выравнивание).

Пневматическая подвеска ECAS (опускание).

Пневматическая подвеска ECAS (подъем).
