Грузовик Iveco Daily. Руководство по эксплуатации - часть 2





11

* Бортовой компьютер автоматичес

ки проверяет работоспособность
контрольных ламп, помеченных
звездочкой. Поэтому при каждом
запуске двигателя они загораются
на несколько секунд.
Некоторые контрольные лампы, от
вечающие за функции дополнитель
ного оборудования, могут быть не
установлены на Вашем автомоби
ле, что зависит от комплектации.

Кабина

Обозначение

Обозначение

1

Спидометр/тахограф

2

Тахометр.

3

*Указатель уровня топлива с контрольной лампой низкого

уровня топлива.

4

*Указатель температуры охлаждающей жидкости с контрольной

лампой превышения допустимой температуры.

5

Блок контрольных ламп.

6

Цифровой жидкокристаллический дисплей:
a. часы;
b. указатель наружной температуры
(только на автомобилях с кондиционером);
с. счетчик суммарного пробега автомобиля
(в километрах или милях);
d. счетчик частичного пробега автомобиля
(в километрах или милях).

7

Кнопка для выставления часов (только на автомобилях, не

оборудованных тахографом).

8

Кнопка для выставления минут (только на автомобилях, не

оборудованных тахографом).

9

Кнопка сброса счетчика частичного пробега автомобиля.

10

Регулятор яркости подсветки приборной панели.

12

Кабина

13

Кабина

* Бортовой компьютер автоматически

проверяет работоспособность кон
трольных ламп, помеченных звез
дочкой. Поэтому при каждом запус
ке двигателя они загораются на не
сколько секунд.
Некоторые контрольные лампы, от
вечающие за функции дополнитель
ного оборудования, могут быть не
установлены на Вашем автомоби
ле — это зависит от комплектации.

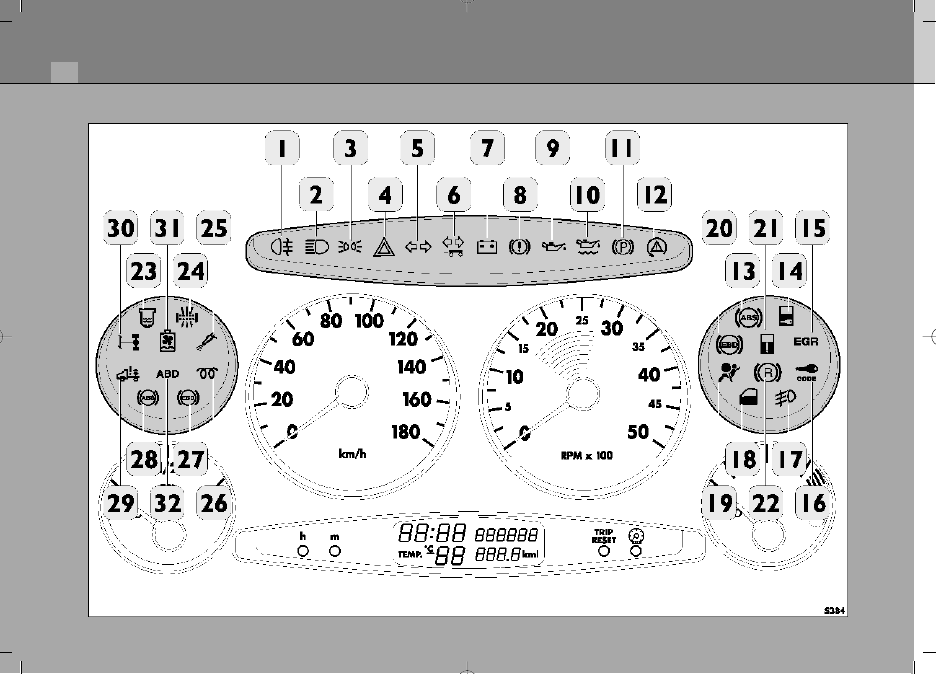

Обозначение

Описание

1

Контрольная лампа задних противотуманных фонарей (желтая).

2

Контрольная лампа дальнего света фар (синяя).

3

Контрольная лампа габаритных фонарей (зеленая).

4

Контрольная лампа аварийной сигнализации (красная).

5

Контрольная лампа указателей поворотов (зеленая).

6

Контрольная лампа указателей поворотов прицепа (зеленая).

7

Контрольная лампа разрядки аккумуляторной батареи (красная).

8

*Контрольная лампа неисправности тормозной системы (красная).

9

Контрольная лампа недостаточного давления в системе смазки

двигателя (красная).

10

*Контрольная лампа недостаточного уровня масла в системе

смазки двигателя (красная).

11

*Контрольная лампа включения стояночного тормоза (красная).

12

*Контрольная лампа электронной системы обеспечения

курсовой устойчивости (желтая).

13

*Контрольная лампа неисправности ABS (желтая).

14

*Контрольная лампа аварийной блокировки дверей (желтая).

14

Кабина
