7B1-4 MANUAL TRANSMISSION (MZZ)

ON-VEHICLE SERVICE

Transmission Oil Level Check

Measure

• Block the vehicle so it cannot move.
• Disconnect the ground cable from the battery neg-

ative (

−) post.

1. Remove the filler plug (2) from the transmission

case (3).

2. Check oil level.

• Add lubricant to within 0 — 10 mm (0 — 0.4 in) of

bottom edge of the filler hole if necessary.

Caution:
Use ENGINE OIL SAE 5W-30 for the transmission case.

3. Install the filler plug.

Tighten:

• Filler plug to 39 N

⋅m (4 kg⋅m / 29 lb⋅ft)

• Connect the battery ground cable and remove the

wheel blocks.

Changing Transmission Oil

Drain the transmission oil after driving the vehicle. The
oil will drain more completely.

• Block the vehicle so it cannot move.
• Disconnect the ground cable from the battery neg-

ative (

−) post.

1. Remove the drain plug (1). Provide a pan to catch

oil.

2. Install the drain plug and tighten.

Tighten:
Drain plug to 39 N

⋅m (4 kg⋅m / 29 lb⋅ft)

3. Remove the filler plug (2).
4. Fill the transmission case to level of the filler plug

opening.

Caution:
Use ENGINE OIL SAE 5W-30 for the transmission case.

5. Install filler plug and tighten.

Tighten:

• Filler plug to 39 N

⋅m (4 kg⋅m / 29 lb⋅ft)

• Connect the battery negative cable and remove the

wheel blocks.

Gearshift Lever

Remove or Disconnect

• Block the vehicle so it cannot move.
• Disconnect the ground cable from the battery neg-

ative (

−) post.

1. Gearshift lever knob (4).
2. Cover assembly (5).

• Remove the fixing screw (6) and 3 clips (7).

3. Shift cable (8) and select cable (9).

• Disconnect the cables from the gearshift lever.
• Remove the C-clips (10) and disconnect the cables

from bracket.

4. Gearshift lever assembly (11).

• Remove 2 screws (12) and 2 nuts (13).

Legend

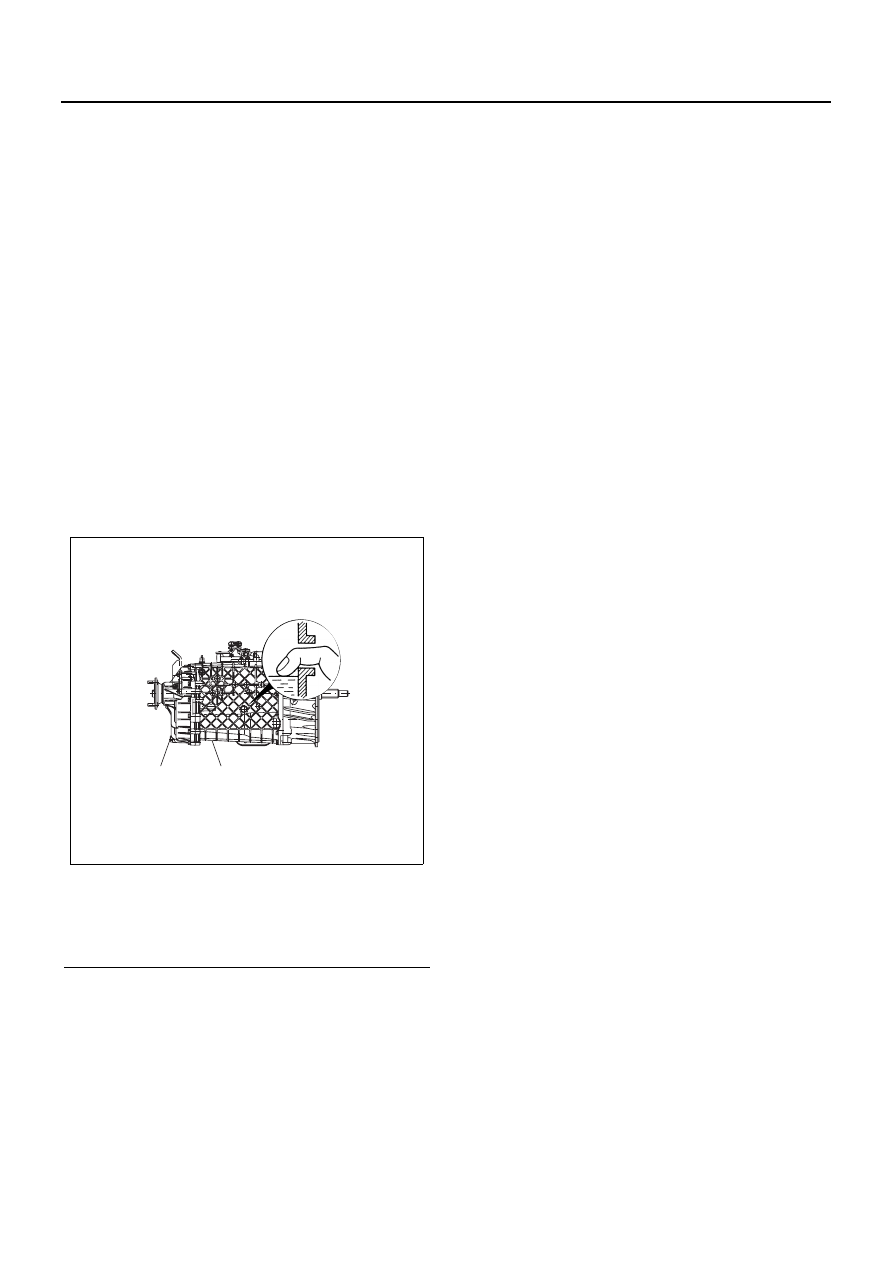

1. Drain plug
2. Filler plug
3. Transmission case

1

3

2

N7A0517E

MANUAL TRANSMISSION (MZZ) 7B1-5

Install or Connect

1. Gearshift lever assembly (11).
2. Shift cable (8) and select cable (9).

• Connect the cables to the gearshift lever.
• Install the C-clips (10) to the bracket.

Adjust:

• When connecting the shift cable and select cable

to the gearshift lever, adjust the cable. Refer to
GEARSHIFT CABLE in this section.

3. Cover assembly (5).
4. Gearshift lever knob (4).

• Connect the battery negative cable and remove the

wheel blocks.

Gearshift Cable

After connection of the select cable and the shift cable,
confirm if shift operation is performed smoothly. If any
dragging or improper stroke is present, check and adjust
in accordance with the procedures shown below.

Measure

Set the transmission in the neutral position, then confirm
if the dimension between the center of the shift lever
play and the instrument center cluster is within the 283

± 15 mm (11.1 ± 0.6 in). If the dimension is out of the ref-
erence value, adjust as required.

Adjust

• Block the vehicle so it cannot move.
• Disconnect the ground cable from the battery neg-

ative (-) post.

1. Remove the gearshift lever knob (4).
2. Remove the cover assembly (5).
3. Disconnect the shift cable (8) and the select cable

(9) on the gearshift lever side.

4. Set the transmission in the neutral position, then

adjust the dimension between the center of the
shift lever play and the instrument center cluster to
the 283

± 15 mm (11.1 ± 0.6 in).

5. Loosen the lock nut (15) of the shift cable (8) and

the select cable (9), then turn the ball joint (14) or
turnbuckle (16) as necessary for respective pins.

6. Fasten the lock nut (15) with specific torque.

Tighten:
Lock nut (15) to 6 N

⋅m (0.6 kg⋅m / 52 lb⋅in)

7. Install the cover assembly (5).
8. Install the gearshift lever knob (4).

• Connect the battery ground cable and remove the

wheel blocks.

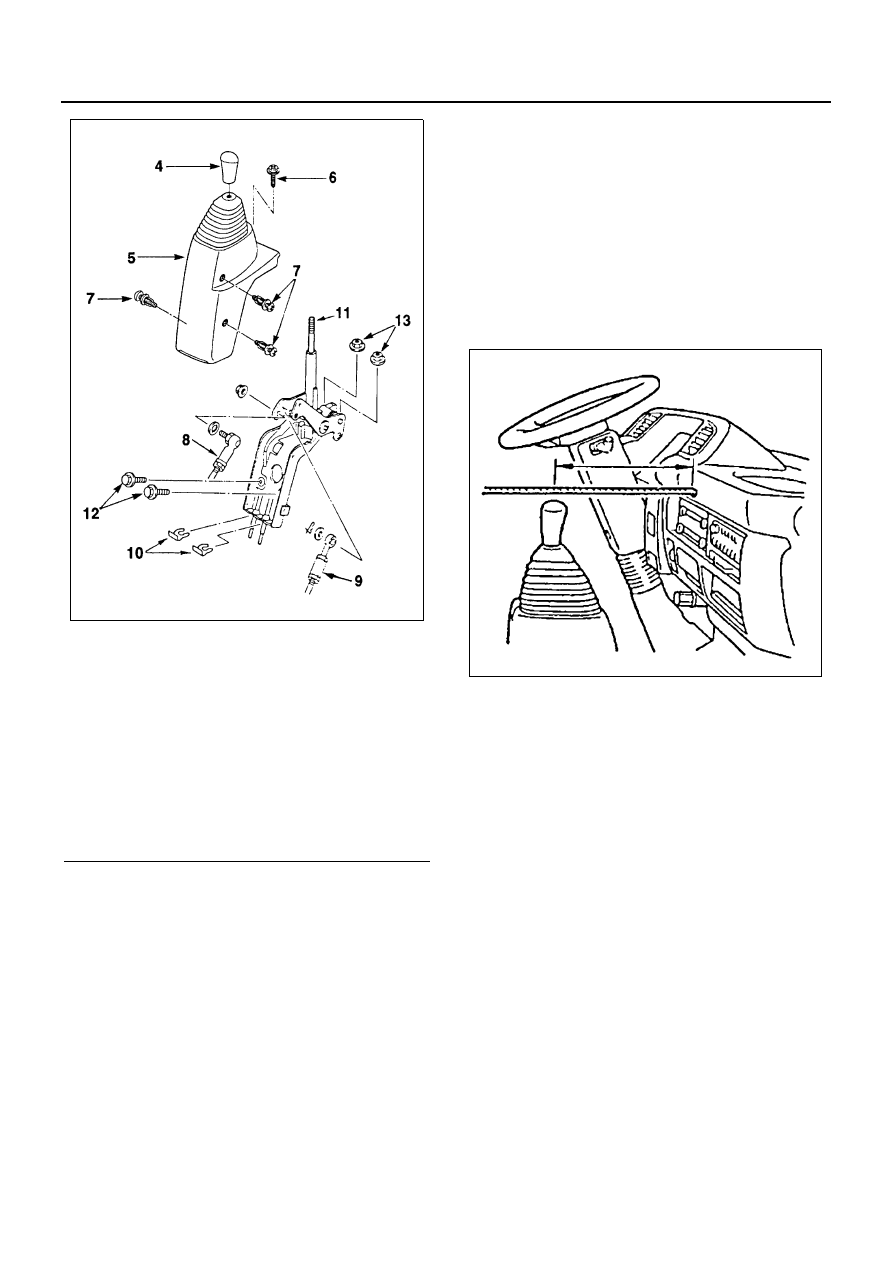

Legend

4. Gearshift lever knob
5. Cover assembly
6. Screw
7. Clip
8. Shift cable
9. Select cable

10. C-clip

11. Gearshift lever assembly

12. Screw
13. Nut

N7A0518E

N7A0519E

7B1-6 MANUAL TRANSMISSION (MZZ)

Remove or Disconnect

• Block the vehicle so it cannot move.
• Disconnect the ground cable from the battery neg-

ative (-) post.

1. Gearshift lever knob (4).
2. Cover assembly (5).
3. Shift cable (8) and select cable (9).

• Disconnect the shift cable and select cable from

gearshift lever.

• Remove the C-clips (10) and disconnect the cables

from gearshift lever bracket.

• Remove the grommet retainer (17), grommet seal

(18) and grommet (19).

• Tilt the cab.
• Disconnect the shift cable and the select cable on

the transmission side.

• Remove the C-clips (10) and disconnect the shift

cable and the select cable from the bracket (20).

• Remove the clips that fix the cables to the frames

or brackets.

• Remove the shift and select cable assemblies.

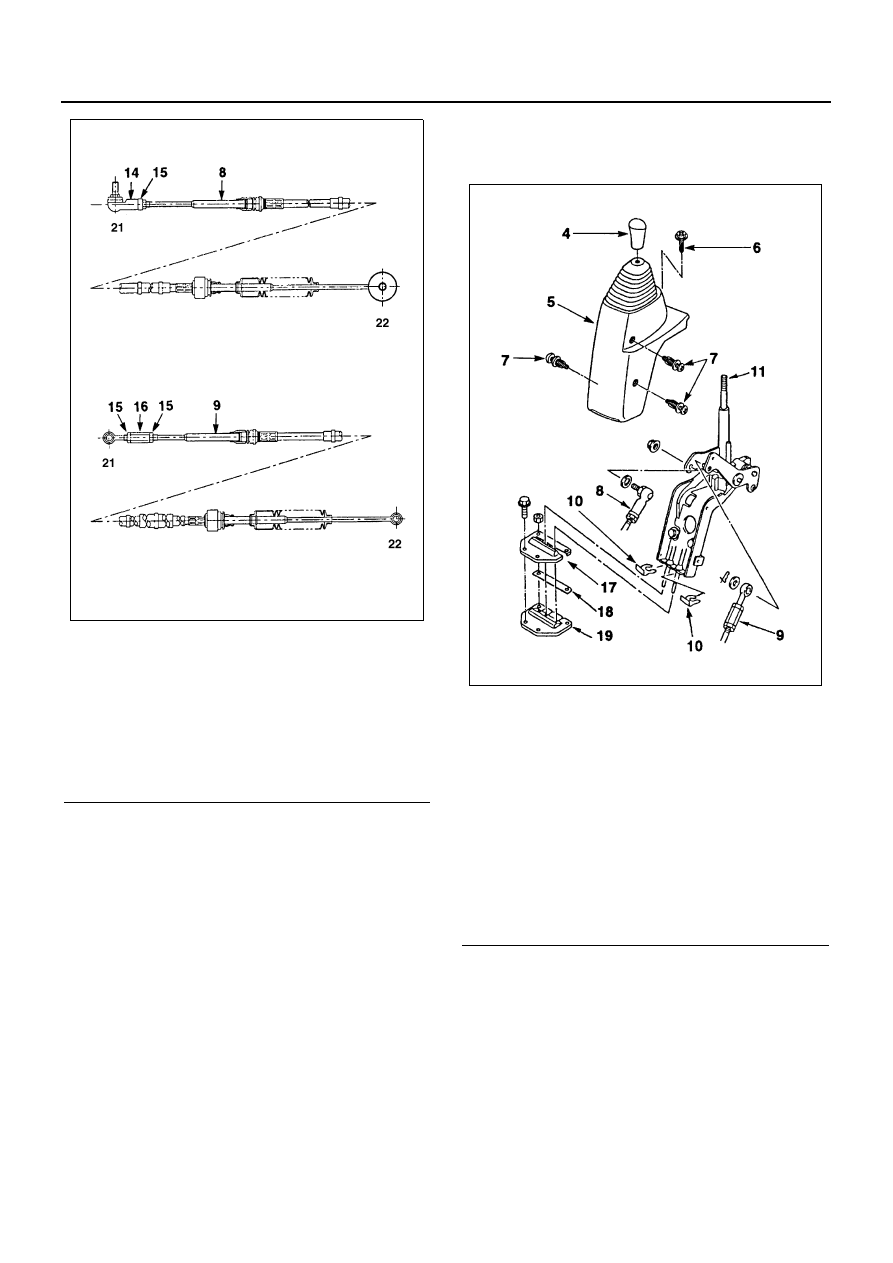

Legend

8. Shift cable
9. Select cable

14. Ball joint
15. Lock nut
16. Turnbuckle
21. Shift lever side
22. Transmission side

N7A0520E

Legend

4. Gearshift lever knob
5. Cover assembly
6. Screw
7. Clip
8. Shift cable
9. Select cable

10. C-clip

11. Gearshift lever

17. Grommet retainer
18. Grommet seal
19. Grommet

N7A0521E

MANUAL TRANSMISSION (MZZ) 7B1-7

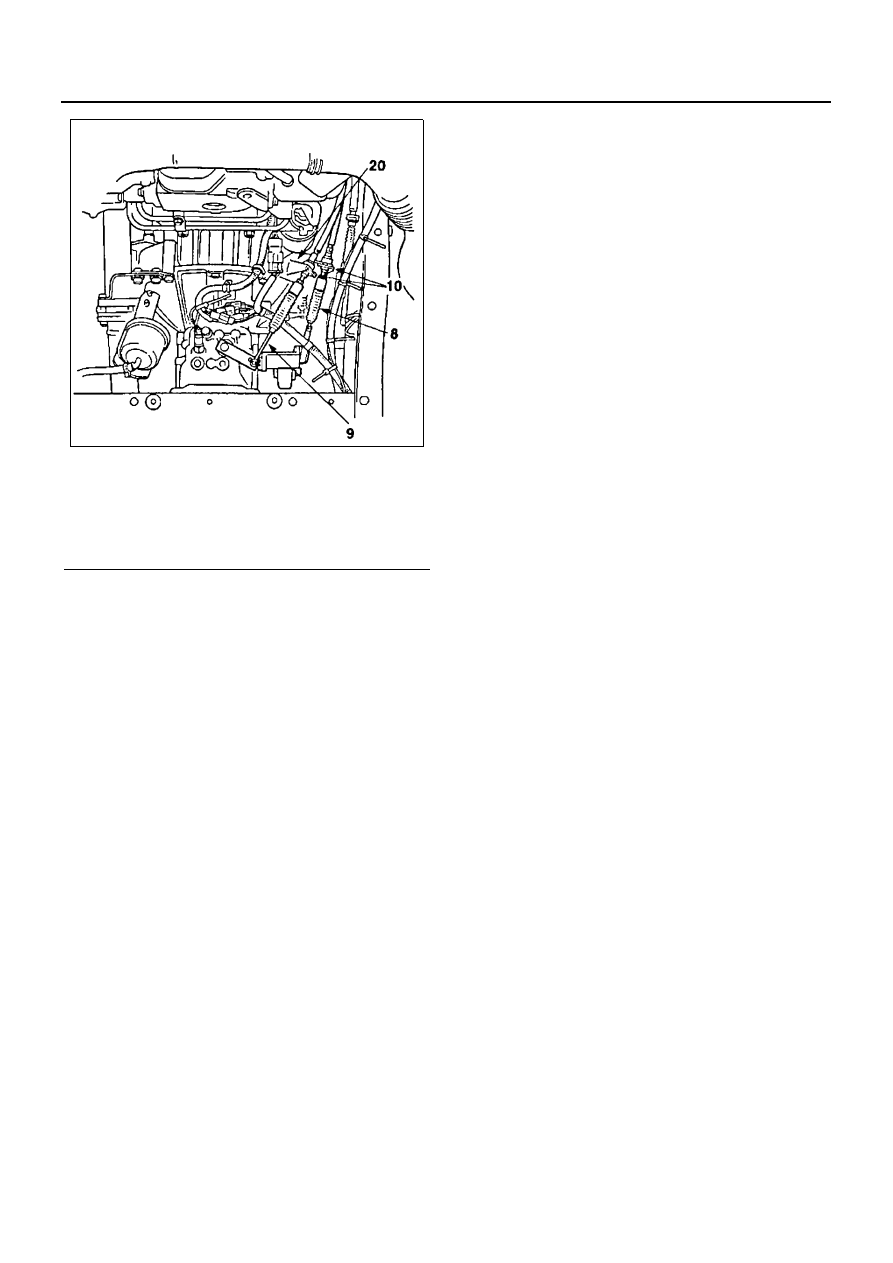

Legend

8. Shift cable
9. Select cable

10. C-clip
20. Bracket

N7A0522E
