6A-22 ENGINE MECHANICAL

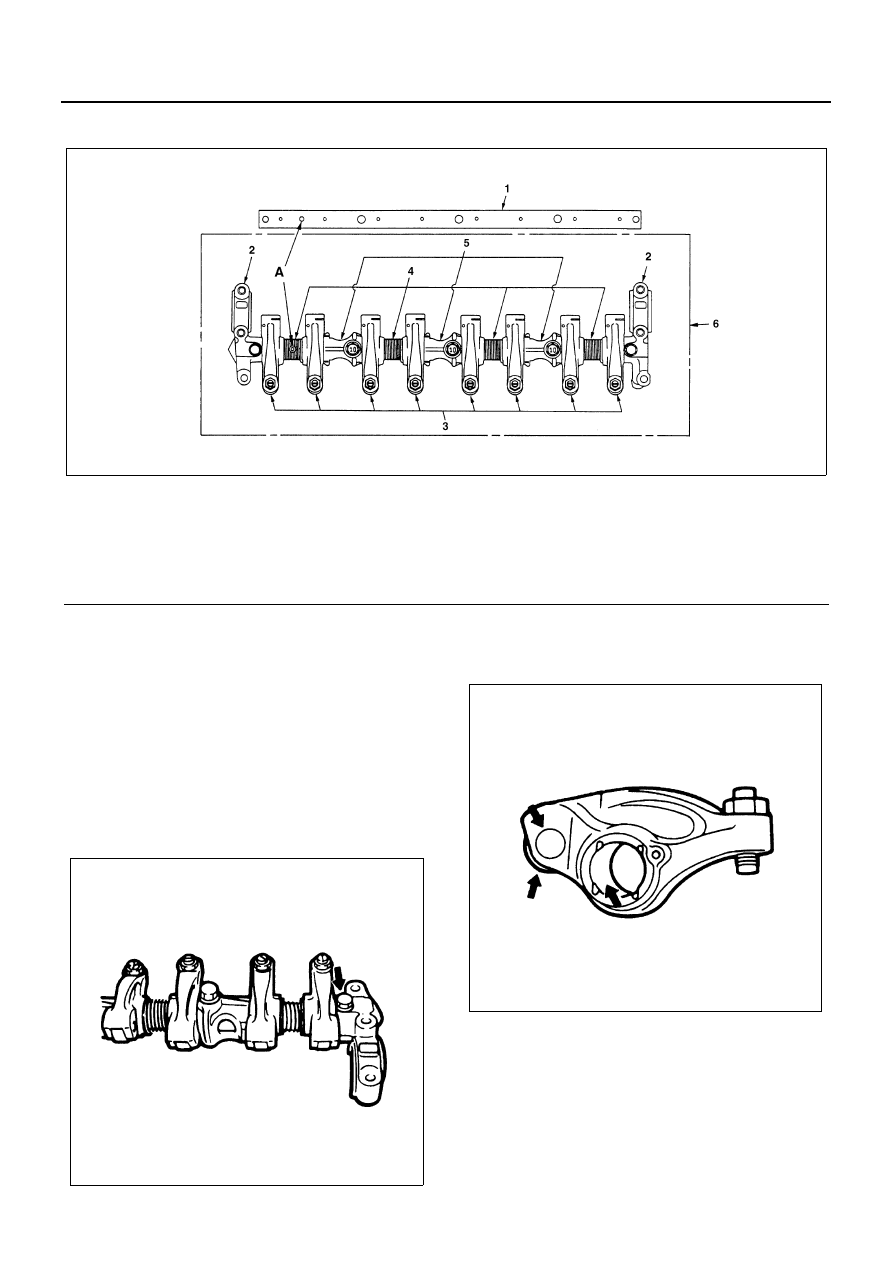

Reassembly

1. Rocker Arm Shaft

1) Use compressed air to thoroughly clean the

rocker arm shaft oil holes.

2) Apply a coat of engine oil to the rocker arm

shaft.

3) Install the rocker arm shaft with the “Front”

mark facing up and toward the front of the en-
gine.

2. Camshaft Bracket

Install the camshaft bracket to the rocker arm shaft
and temporarily tighten the camshaft bracket fixing
bolt as shown in the illustration.

3. Rocker Arm

Apply engine oil to the rocker arm bushing and the
roller pin and then install it to the rocker arm shaft.

4. Spring

Insert the spring end into the rocker arm.

Legend

A. Front mark

4. Spring

1. Rocker arm shaft

5. Rocker arm bracket

2. Camshaft bracket

6. Valve cap

3. Rocker arm

N6A0158E

N6A0159E

N6A0160E

ENGINE MECHANICAL 6A-23

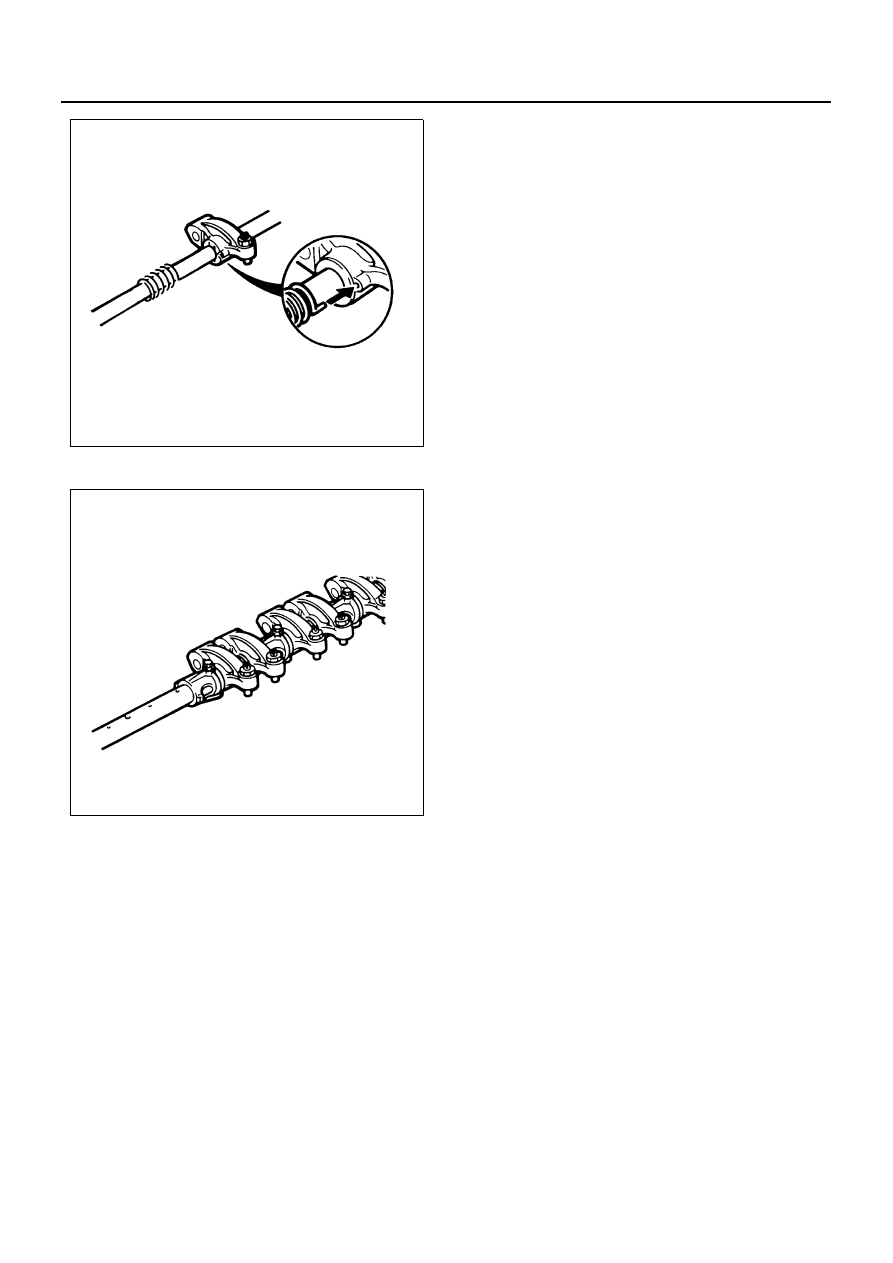

5. Rocker Arm Bracket

6. Camshaft Bracket

Temporarily tighten the camshaft bracket fixing
bolt.

7. Valve Cap
8. Rocker Arm Shaft Assembly

Above works refer to “CYLINDER HEAD” section
in this manual.

N6A0161E

N6A0162E

6A-24 ENGINE MECHANICAL

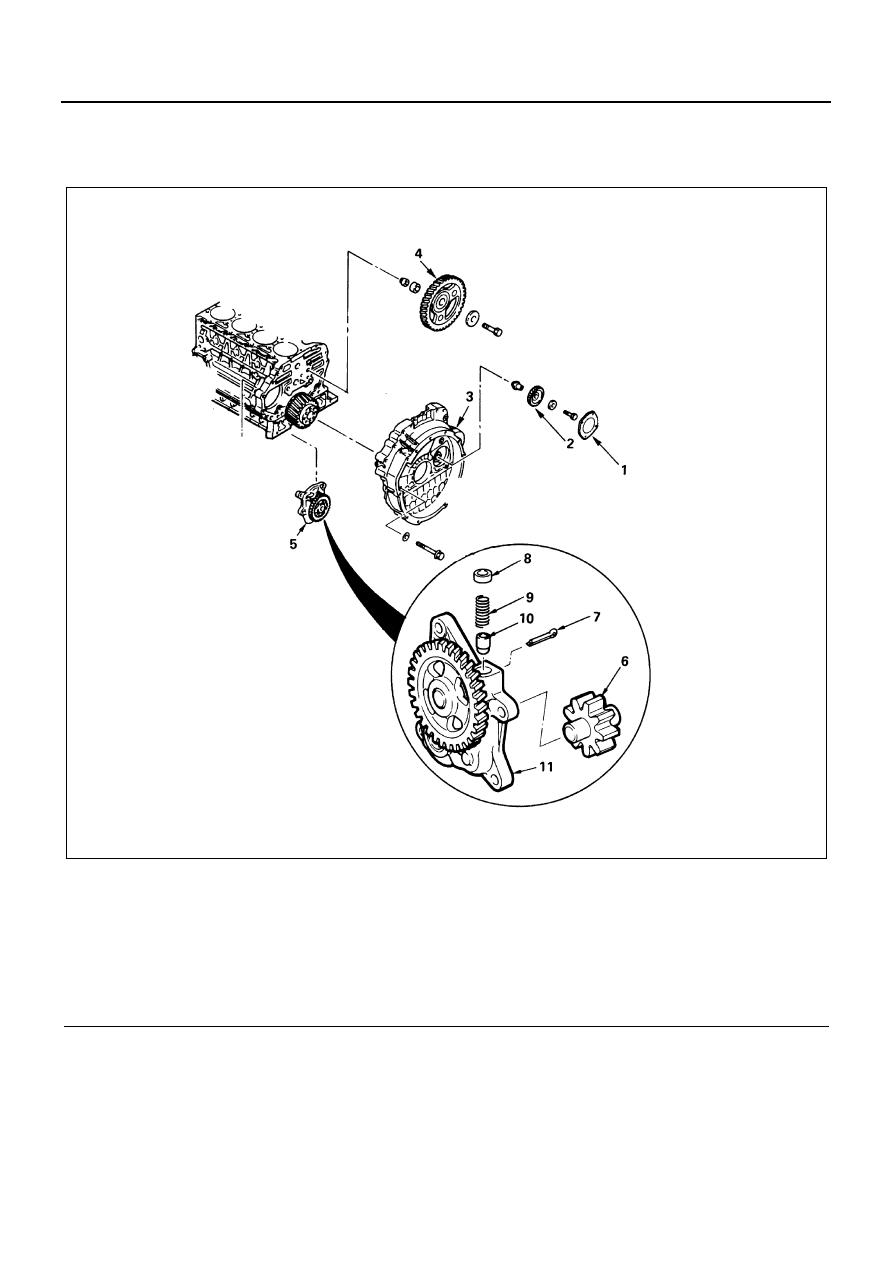

OIL PUMP

Component

Disassembly

1. Power Steering Pump Idle Gear Cover
2. Power Steering Pump Idle Gear

Legend

1. Power steering pump idle gear cover

7. Cotter pin

2. Power steering pump idle gear

8. Spring seat

3. Flywheel housing

9. Oil relief valve spring

4. Idle gear A

10. Oil relief valve

5. Oil pump assembly

11. Pump cover

6. Driven gear and shaft

N6A0163E

ENGINE MECHANICAL 6A-25

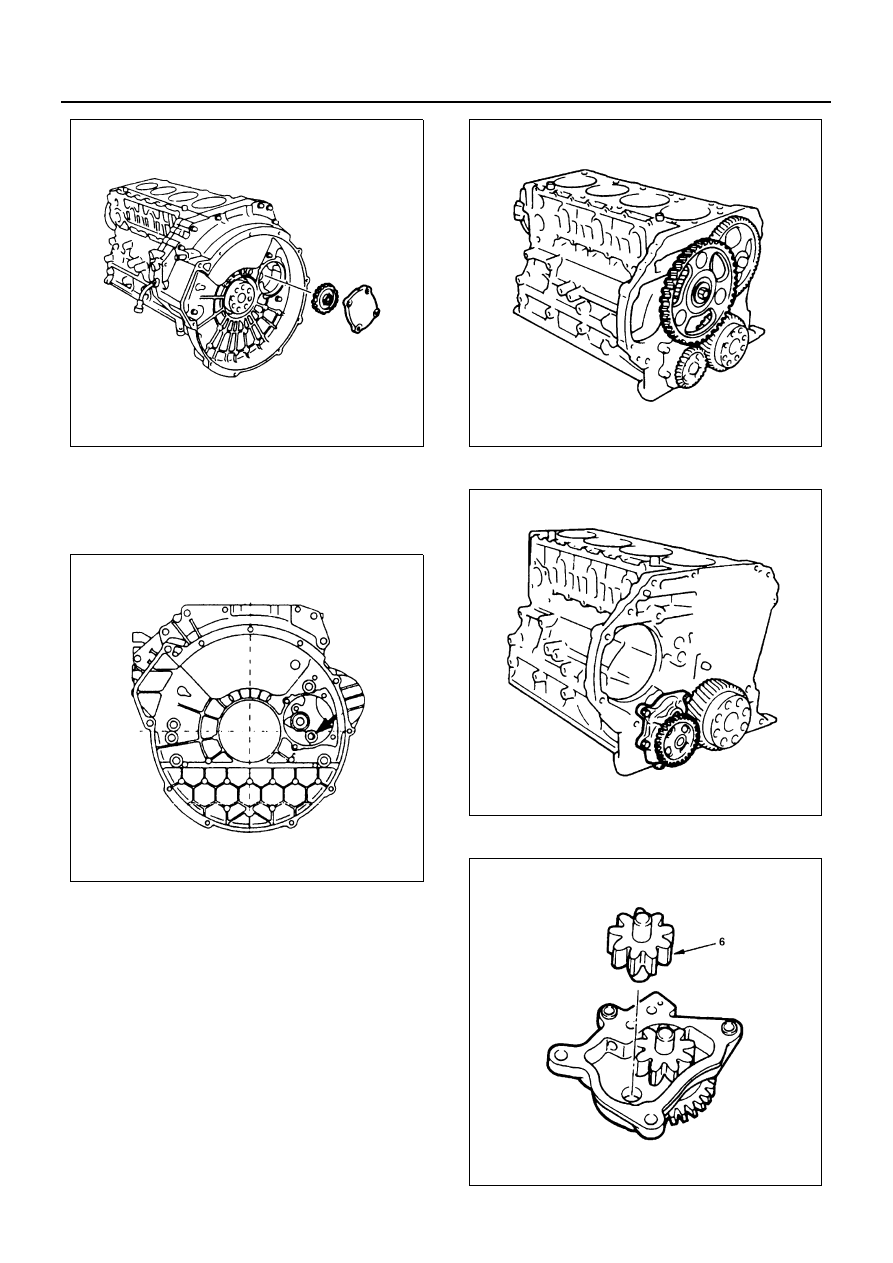

3. Flywheel Housing

Notice:
Be careful not to fail to remove the bolts shown in the il-
lustration.

4. Idle Gear A

5. Oil Pump Assembly

6. Driven Gear and Shaft

N6A0164E

N6A0165E

N6A0166E

N6A0167E

N6A0175E
