MANUAL STEERING 3B2-9

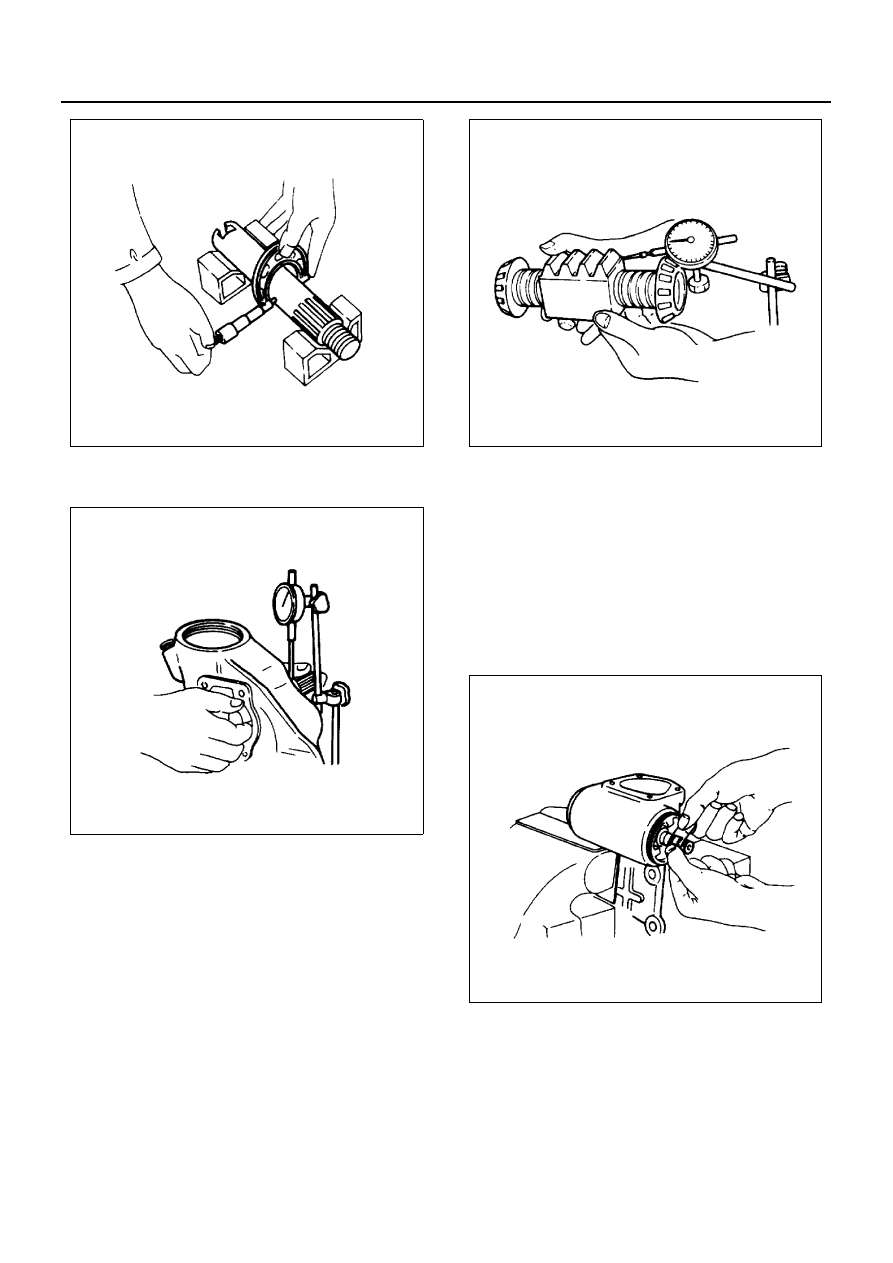

Sector Shaft and Needle Bearing Play
Limit : 0.2 mm (0.008 in)

Ball Nut Axial Play
Limit : 0.1 mm (0.004 in)

Reassembly

1. Gear Box
2. Bearing
3. Bearing
4. Oil seal
5. Ball Nut and Worm Shaft
6. End Cover

1) When installing, be careful not to damage the

oil seal.
Taping the splines will provide some protection.

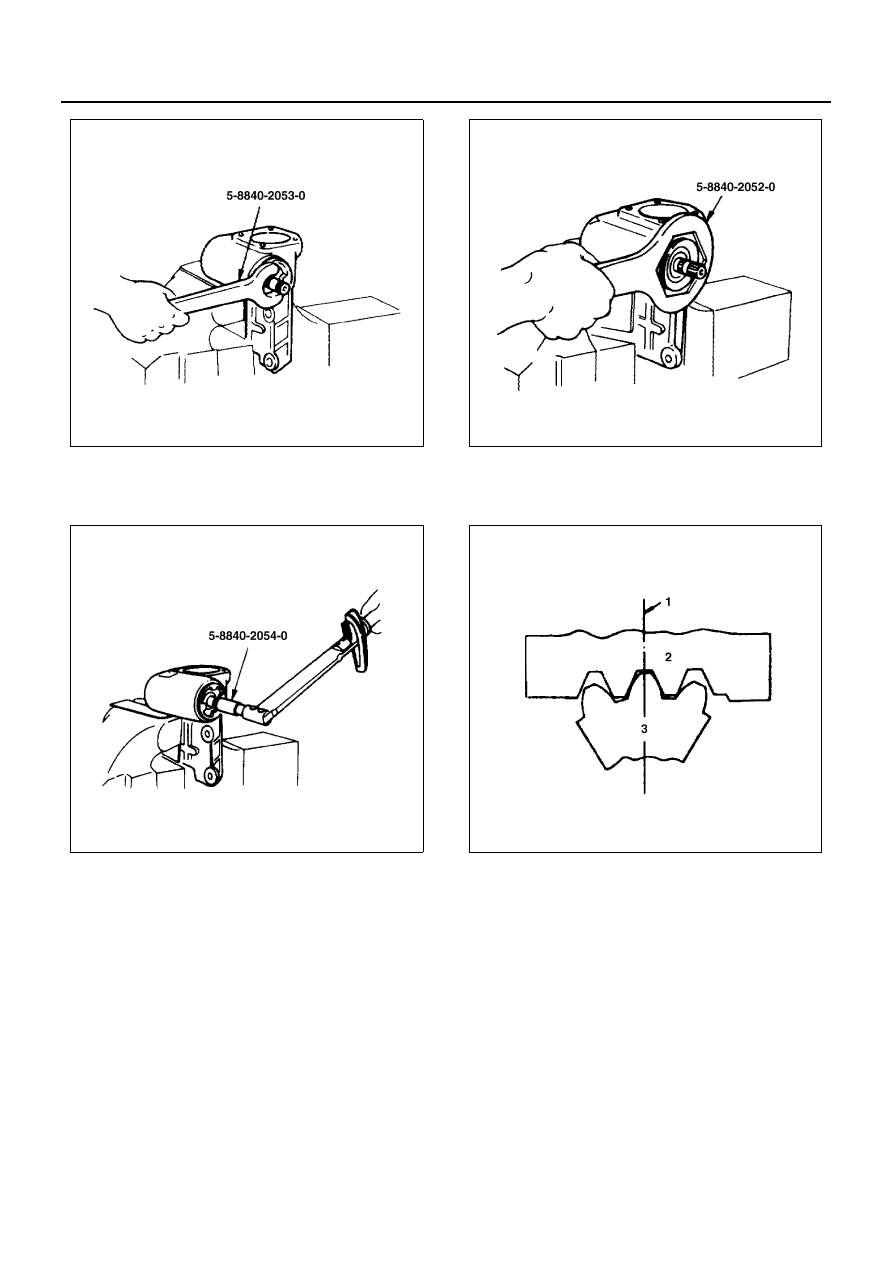

2) Adjust the starting torque of steering input shaft

by turning the end cover with a special tool.
Wrench : 5-8840-2053-0

N3A0271E

N3A0272E

N3A0209E

N3A0266E

3B2-10 MANUAL STEERING

Starting Torque
0.34 — 0.64 N

⋅m (0.035 — 0.065 kg⋅m/0.25 — 0.47 lb⋅ft)

Steering Shaft Driver : 5-8840-2054-0

7. Lock Nut

Steering Lock Nut Wrench : 5-8840-2052-0

Tighten:

• Lock Nut to 177 N

⋅m (18 kg⋅m/30 lb⋅ft)

8. Sector Shaft

Align the center tooth (1) of ball nut (2) with the
center tooth (1) of the sector shaft (3).

9. Needle Bearing

10. Oil Seal
11. Needle Bearing
12. Adjuster Shim
13. Adjuster Screw

Adjust the clearance and check that the adjuster
screw slides freely.

Clearance
0.1 mm (0.0039 in)
Adjust Shims Available
1.53 mm (0.060 in), 1.56 mm (0.061 in), 1.59 mm (0.063
in), 1.62 mm (0.064 in), 1.65 mm (0.065 in)

N3A0265E

N3A0277E

N3A0264E

N3A0192E

MANUAL STEERING 3B2-11

14. Gasket
15. Side Cover

Tighten:

• Side cover bolt to 44 N

⋅m (4.5 kg⋅m/33 lb⋅ft)

16. Lock Nut

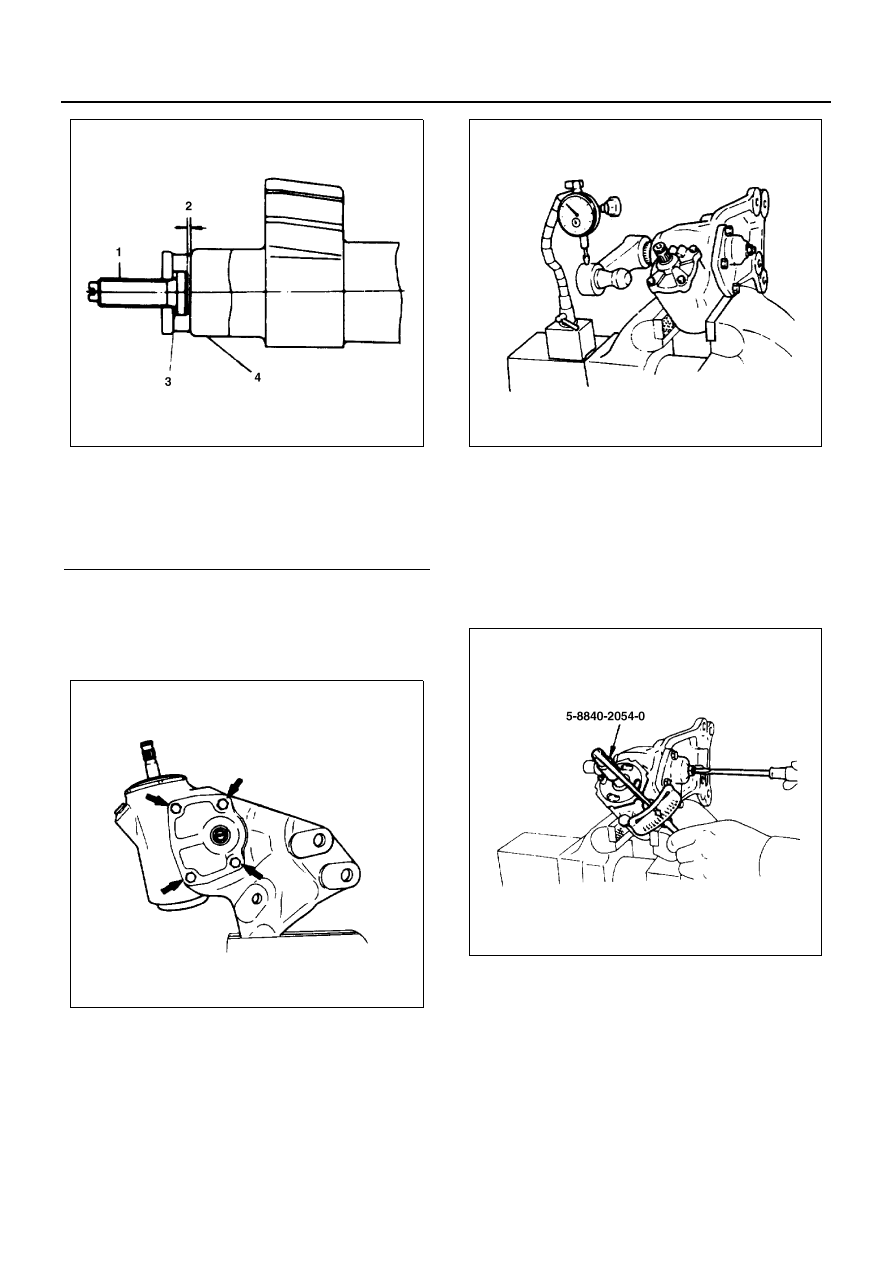

Adjust the backlash between the sector gear and
ball nut.
1) Install the pitman arm.
2) Set the sector shaft in a straight ahead position.
3) With the adjuster screw, adjust the backlash to

the specification.

Backlash (at End of Pitman Arm)
0.2 mm (0.0079 in) or less

4) Lock adjuster screw with lock nut.

Tighten:

• Lock Nut to 25 N

⋅m (2.5 kg⋅m/18 lb⋅ft)

5) Inspect the starting torque of the steering input

shaft.

Starting Torque
0.54 — 1.03 N

⋅m (0.055 — 0.105 kg⋅m/0.40 — 0.76 lb⋅ft)

Steering Shaft Driver : 5-8840-2054-0

Legend

1. Adjuster screw
2. Clearance
3. Shim
4. Sector shaft

N3A0280E

N3A0281E

N3A0220E

N3A0221E

3B2-12 MANUAL STEERING

Manual Steering Unit (NPR, NQR)

Disassembly

1. Lock Nut
2. Side Cover

1) Turn the adjuster screw counterclockwise

slightly, then remove the side cover fixing bolt.

2) Turn the adjuster screw clockwise with the side

cover held from turning.

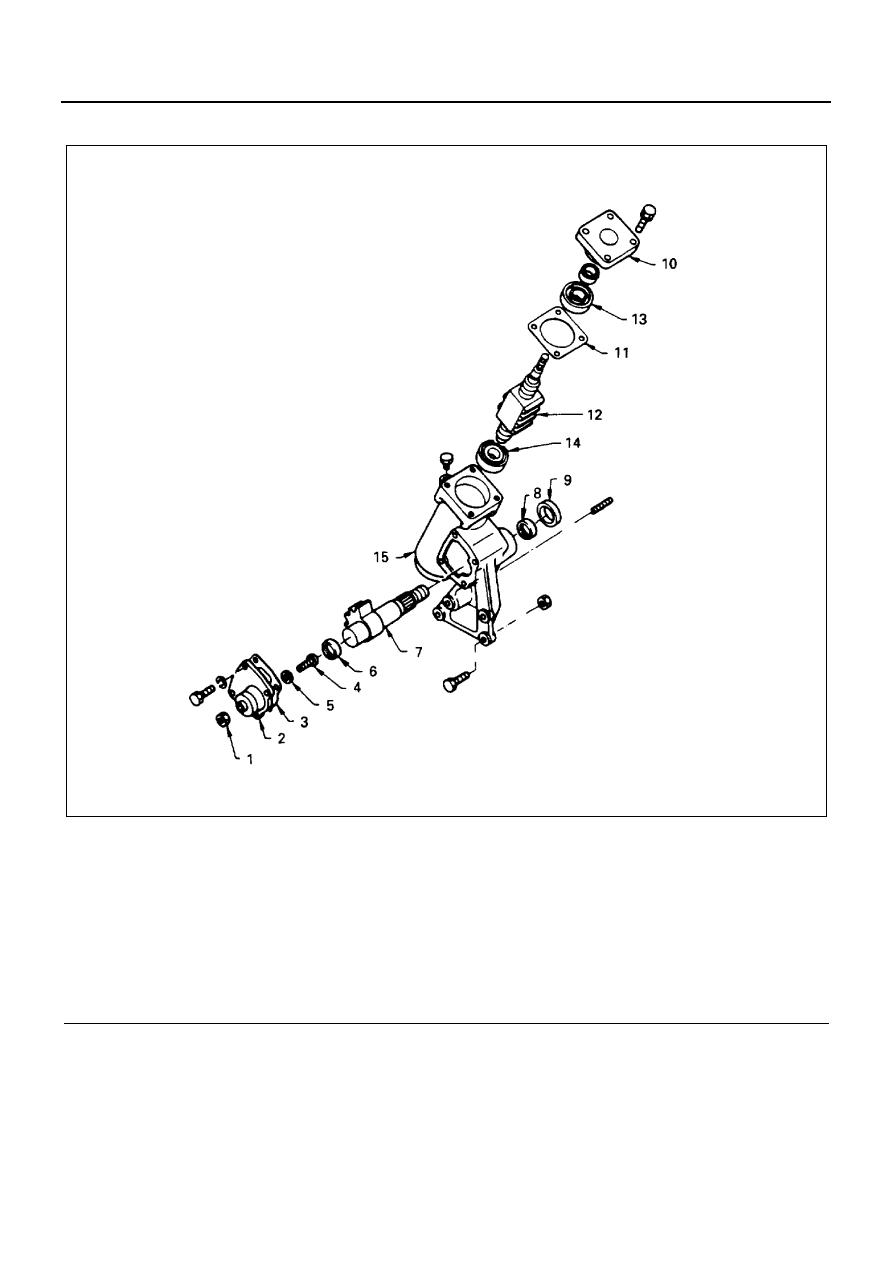

Legend

1. Lock nut

9. Oil seal

2. Side cover

10. End cover

3. Gasket

11. Adjuster shim

4. Adjuster screw

12. Ball nut and worm shaft

5. Adjuster shim

13. Bearing

6. Needle bearing

14. Bearing

7. Sector shaft

15. Gear box

8. Needle bearing

N3A0284E
