18

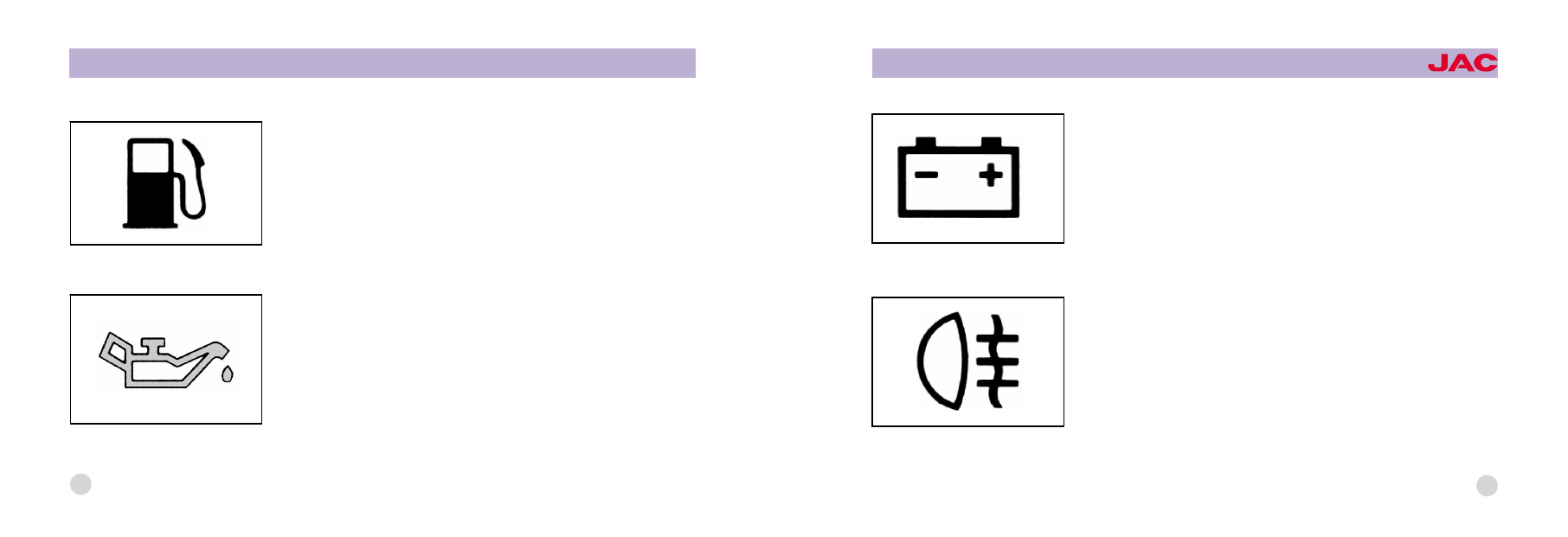

Low fuel level warning light (light yellow)
This light will be on when the fuel oil level is very low in the tank. Fuel oil
should be added at once.

Oil pressure warning light (red)
It is on when the ignition switch is in "ON", and is off after the engine is started. If
this light is on during engine running, stop the engine immediately, and get in
touch with the nearest JAC vehicle dealer.

OWNER爷S MANUAL

JAC High end Light Trucks

Charging warning light (red)
When the ignition switch is in "ON" position, this light is on, and becomes off af鄄
ter the engine is started. If the light remains on during the engine running, it
means something wrong with the charging system. Check the V belt for any
damage, and contact the nearest JAC vehicle dealer.

Rear fog light indicator light
This indicator light gets on when the rear fog light is turned on.

19

20

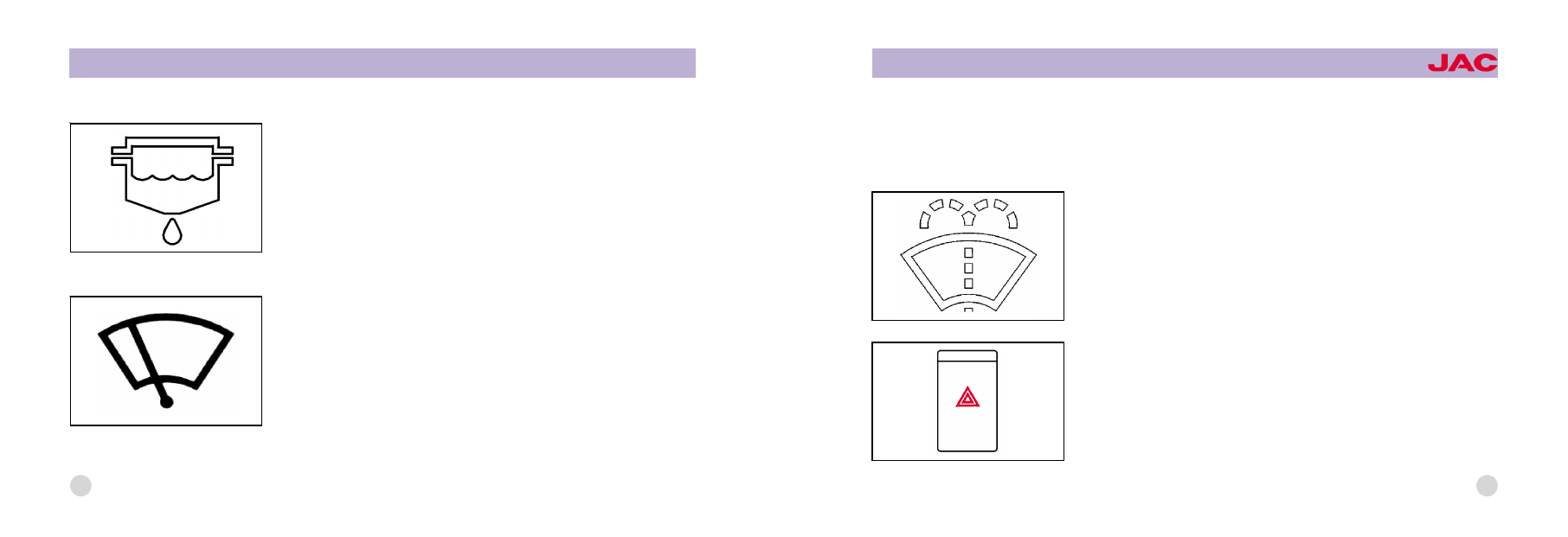

Water quantity indicator light of the fuel filter
When water in the oil/water separator reaches a dangerous level, the water
quantity indicator light of the fuel filter is on. If the indicator light remains on dur鄄
ing the engine running after it is on, it means that water in the oil/water separa鄄
tor should be drained out.

Windshield wiper working indication
Turning the operation handle in horizontal clockwise may control the windshield
wiper. Turn the operation handle 12 degrees clockwise into the INT position,
the windshield wiper will work intermittently in 5-10 seconds; turn the handle 12
degrees clockwise into the L0 position, the wiper will work at the low speed
level; turn the handle further 12 degrees clockwise, and the wiper will work at
high speed level; when the handle gets into the starting position, the wiper will
automatically be turned off or reset.

OWNER爷S MANUAL

JAC High end Light Trucks

Washer indication
The washer control button is at the end of the operation handle, and the windshield washer is installed near the right door
and below the instrument panel. When the washer control button is pressed in, detergent (anti-freeze solution for winter
time) will be injected out of the washer through the nozzles onto the windshield.

Danger warning switch
Pressing this switch, located in the lower left corner of the dashboard, will
sound an alarm, at this moment all the turn signal lamps will be flashing, and
have nothing to do with the positions where they are. Press it again, the switch
will reset.
When vehicle meets with any danger that may cause traffic accident, this dan鄄
ger warning light shall be used in day and night to sound an alarm to other
drivers.

21

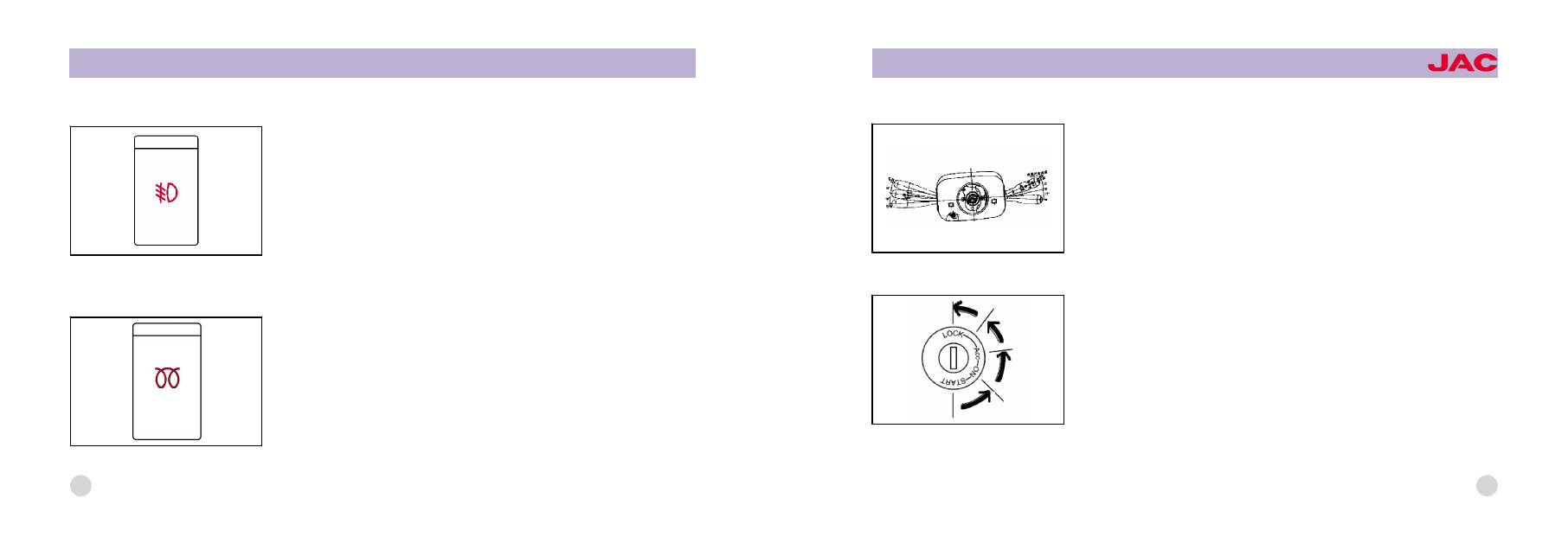

Fog light switch
When this switch, located in the lower left corner of the dashboard, is pressed,
all the fog lights will be turned on, and one more press will have a reset.
When vehicle meets with any danger that may cause traffic accident, this dan鄄
ger warning light shall be used in day and night to sound an alarm to other
drivers.

Preheating switch
When this switch, located in the lower left corner of the dashboard, is pressed
and held down in "ON" position, the indicator light is on. The holding down time
is dependent on the water temperature, normally about 30 seconds.
If the ambient temperature is below zero or even lower, press this preheating
switch before starting the vehicle in order to raise the inlet air temperature for
the engine to achieve smooth startup.

22

OWNER爷S MANUAL

JAC High end Light Trucks

Combination switch
Located below the steering wheel, it consists of steering shaft lock seat, ignition
startup lock and the ignition switch.

Ignition switch
Located to the right of the combination switch, the ignition switch serves as 4
functions like LOCK, ACC, ON and START. See left Fig. for the positions
shown. Insert the key into LOCK position, the ignition switch is powered on and
unlock the steering gear. Turn the key clockwise into ACC position, the auxil鄄
iary devices circuits are powered on, such as radio and tape player, etc. Turn
the key to ON position, the instruments circuits are powered on. Go on to turn
the key to START position, the engine is started. Release the key as soon as
the engine is started, and the key will go back to ON position under the spring
force.

23

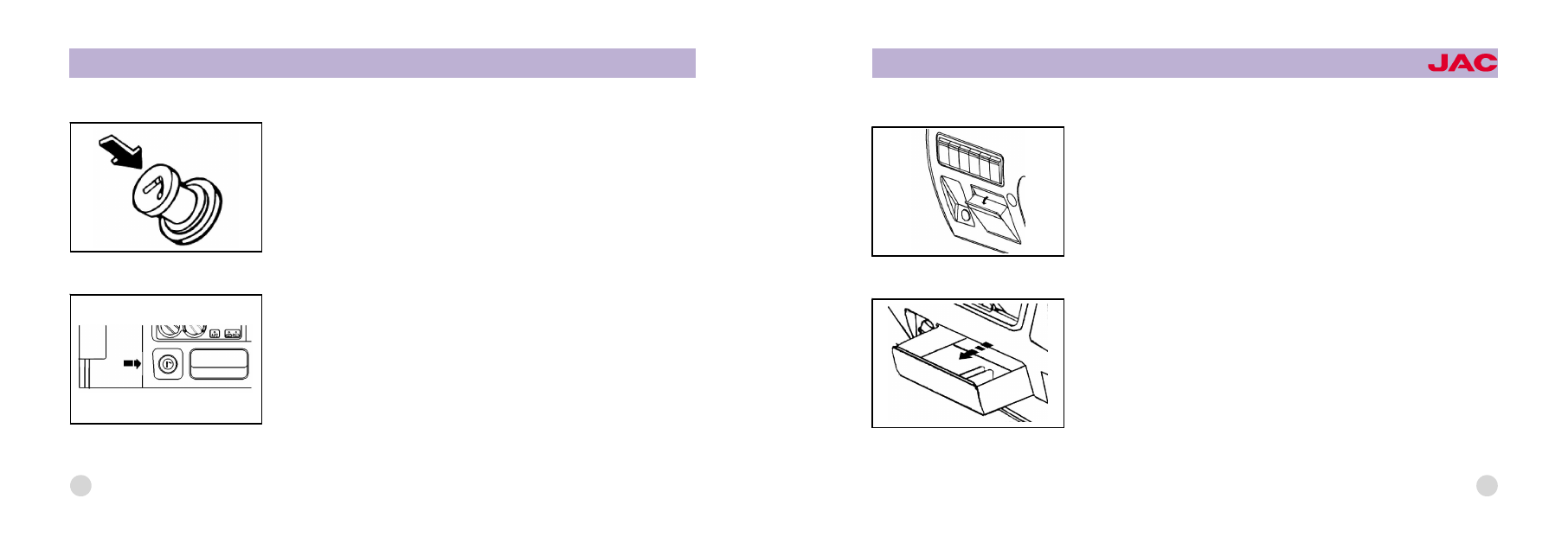

Cigarette lighter
It is in the lower right to the steering wheel. If you want to use it, press it inward
for about 15 seconds, with the ignition switch key in "ON" position, and then re鄄
lease it. It will heat up enough for use before automatically going back to its
normal position.
1. Do not hold on the cigarette lighter after it is pushed in, otherwise it will be
overheated and may cause fire.
2. If the cigarette lighter fails to auto come back to its normal position in 18 sec鄄
onds , it means it has something wrong, and you must manually pull it back to
its normal position.
3. Do not leave the cabin with the cigarette lighter pushed in, otherwise it may
cause unexpected fire.
4. A deformed cigarette lighter cannot correctly recoil to its original position. If it
is found deformed, please replace it with a true JAC spare part.

24

OWNER爷S MANUAL

JAC High end Light Trucks

Left ashtray
Pull out the ashtray for use. Pull out the ashtray further while pressing the posi鄄
tioning spring, and it may be taken out for cleaning purpose.
Turn back and close the ashtray after use, otherwise the still burning cigarette
may ignite other butts and cause possible fire.

Right ashtray
Pull out the ashtray for use. Pull out the ashtray further while pressing the posi鄄
tioning spring, and it may be taken out for cleaning purpose. Turn back and
close the ashtray after use, otherwise the still burning cigarette may ignite other
butts and cause possible fire.
