Self-lock handle

Tilting puller holder

self-lock handle

10

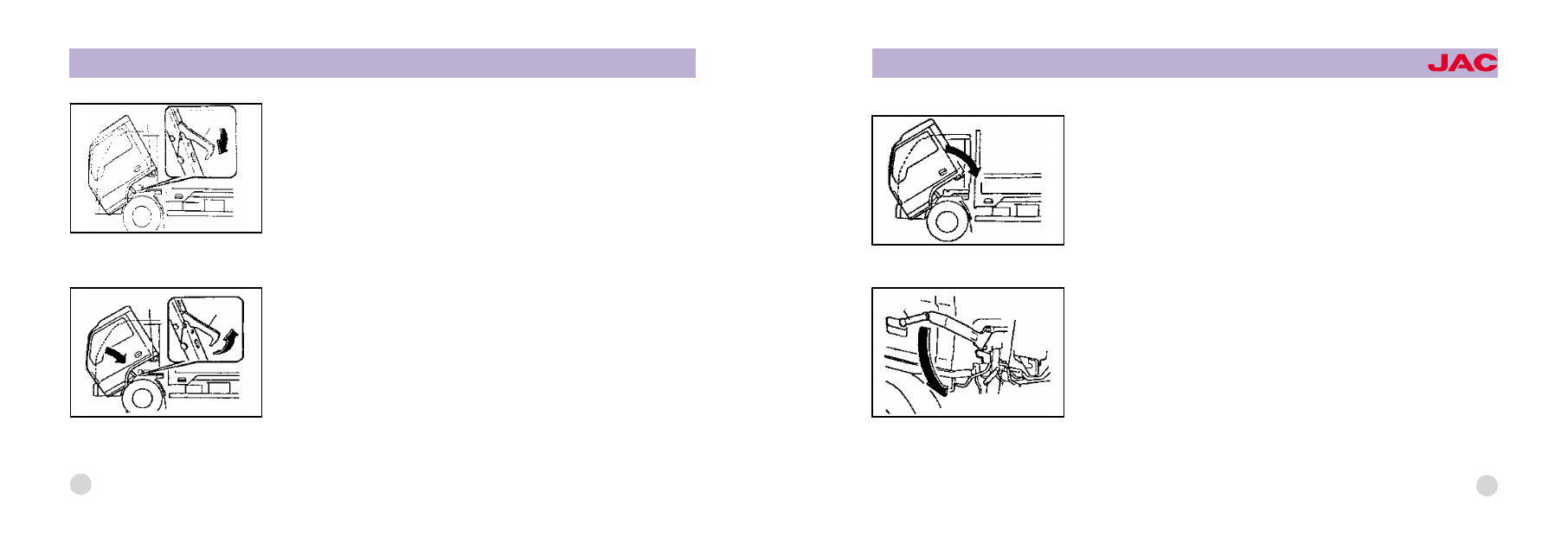

When the cabin tilts to a certain angle, the self -locking handle on the tilting
support will automatically locks in by the spring tension, and the handle will
support the cabin then.

Cabin lockup
With left hand holding firmly the tilting puller support, open the self-lock handle
upward and backward with right hand. The cabin will tilt downward by itself due
to the deadweight.
Attention: Keep your head and hands away from under the cabin when it is tilt鄄
ing downward by itself.

OWNER爷S MANUAL

JAC High end Light Trucks

When going down to a certain angle, the cabin will slow down. Hold the tilting
puller support and press it down with left hand, until the lock hook get engaged
in the hook limit support on the frame.

Then hold the operating handle with right hand and press it down, until the
safety hook securely locks the operating handle.

11

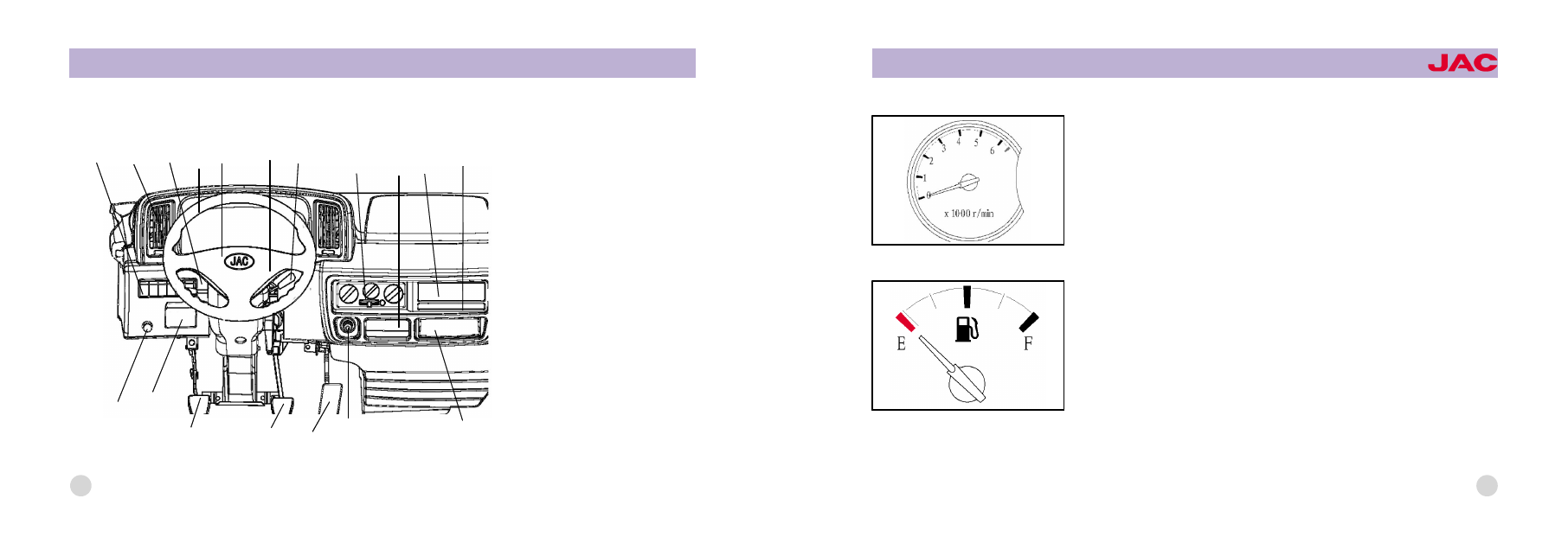

Controller and instrument

13

1. Switch
2. Instrument panel vent
3. Combined switch handle
4. Steering wheel
5. Instruments
6. Horn button
7. Windshield wiper/cleaner handle
8. Air conditioner switch
9. Ashtray
10援Radio
11援Tea cup holder
12援Manual accelerator knob
13援Ashtray
14. Clutch pedal
15. Brake pedal
16. Accelerator pedal
17. Cigarette lighter
18. Glove compartment

员

2

3

4

5

6

7

9

8

10

11

12

13

16

14

15

18

17

14

OWNER爷S MANUAL

JAC High end Light Trucks

Tachometer
The tachometer indicates the engine 's round per minute. The red zone means
the critical rpm.
When the tachometer hand is in the red zone of the scale plate, driving is not
allowed. If a driver does not stop the vehicle when the tachometer hand is get鄄
ting into the red zone, serious damage will occur to the engine.

Fuel gauge
It indicates the present fuel level in the fuel tank, "F" stands for "Full", and "E"
stands for "Empty".
Fuel tank should be always replenished in time to avoid fuel shortage during
driving.

15

16

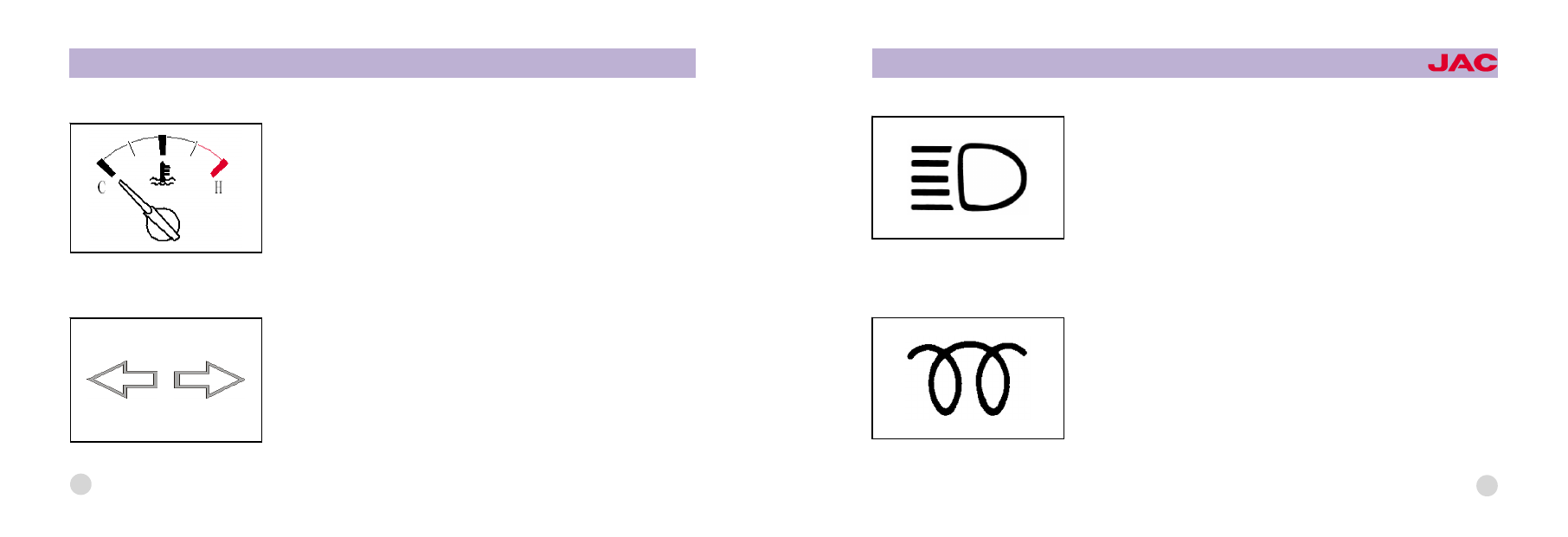

Temperature gauge
It shows the engine coolant temperature. If the hand is in the red zone when
engine is running, it means the engine is overheat. Always pay attention to
keeping the engine temperature at normal degrees.
Note:
There will be some difference between the actual temperature and the temp.
reading of the tachometer due to the surrounding and driving conditions.
If the temperature inside and outside the vehicle is below -30 or above 70 de鄄
grees, it will bring about inexact temperature reading values.

Turn signal indicator light (green)
When a turn signal lamp is flashing, its indicator light will flash on and off. If the
flash is very short in interval, it is possible that the turn signal connected with it
has some problem or maybe one of the bulbs is burnt down.

OWNER爷S MANUAL

JAC High end Light Trucks

High beam indicator light (blue)
The indicator light will be on when the high beam is on.

Diesel warm-up indicator light (light yellow)
When pressing the warm-up switch in "ON" position, this indicator light is on.
The time when the indicator light is on depends on the water temperature.

17
