6A1 – 80  4JB1/4JB1T/4JB1TC/4JG2 - ENGINE

INSTALLATION

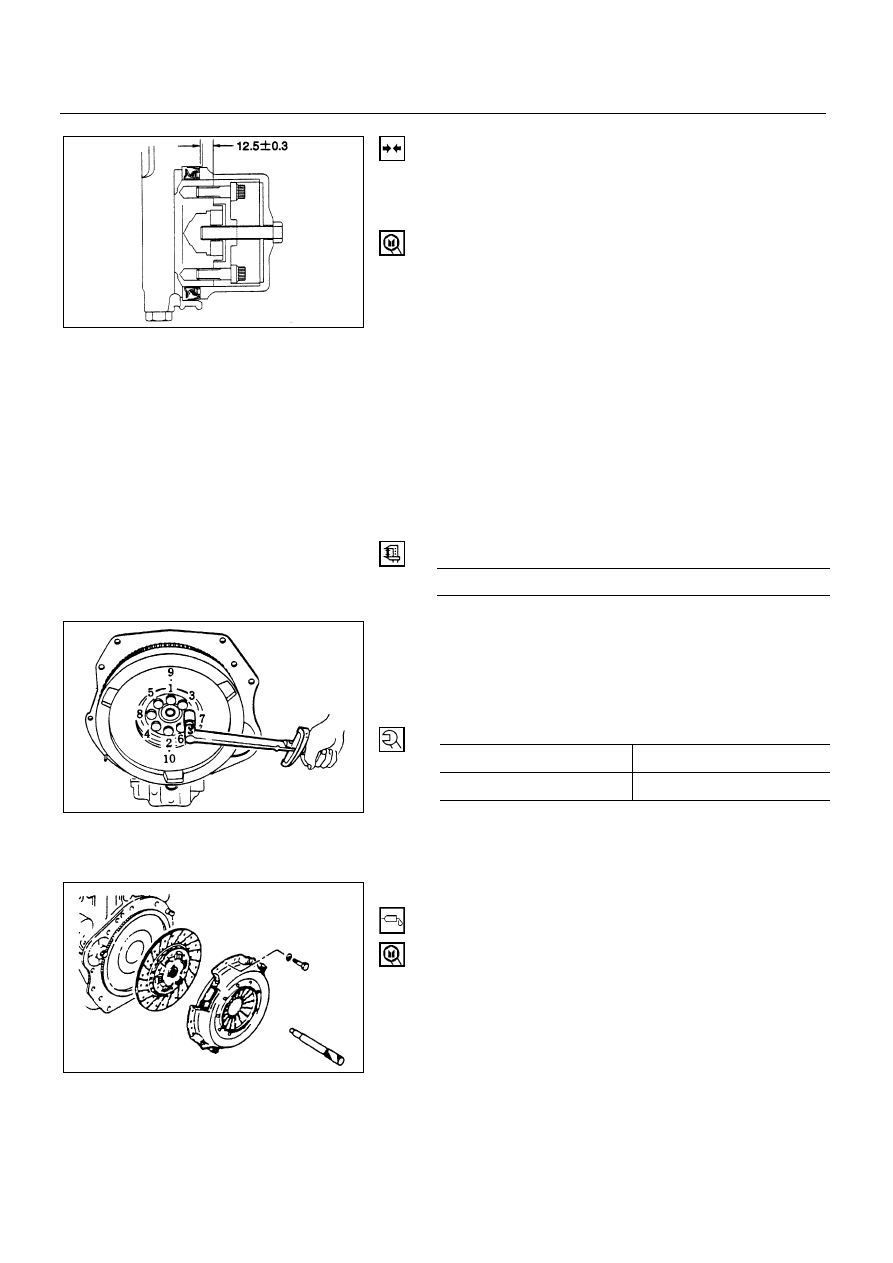

3. Rear Oil Seal

•

Use the oil seal installer the oil seal to the cylinder
body.
Rear oil seal Install: 5-8840-2359-0

NOTE:

Wipe off rust and scraps clean from the press-in
portion of the oil seal.

Take note of the press-in direction of the oil seal.
1) Install the adapter of the special tool to the rear end of

the crankshaft with two bolts.

2) Install the oil seal to the outer circumference of the

adapter.

3) Insert the sleeve into the adapter portion, and tighten it

in with the bolt (M12x1.75L=70) until the adapter
section hits the sleeve.

4) Remove the adapter and the sleeve.
5) After installing the oil seal, check the measurement of

the oil seal.

Standard

mm (in)



12.2 - 12.8 (0.48 - 0.50)



2. Flywheel

•

Apply engine oil to fixing bolts.

•

Tighten the flywheel bolts to the specified torque in two
steps using the Angular Tightening Method.
Follow the numerical order shown in the illustration.

Flywheel Bolt Torque

N∙m (kg∙m/lb∙ft)

1st Step

2nd Step

59 (6.0/43)

60° - 90°

1. Transmission and Clutch Assembly

2) Clutch

"

Driven Plate Assembly

•

Apply multi-purpose with MOS2 type grease to the
driven plate hub spline.

•

Use the pilot aligner to install the driven plate
assembly.
Pilot Aligner: 5-5825-3001-0

6A1-80-1.tif

6A1-80-2.tif

6A1-80-3.tif

4JB1/4JB1T/4JB1TC/4JG2 – ENGINE  6A1 – 81

!

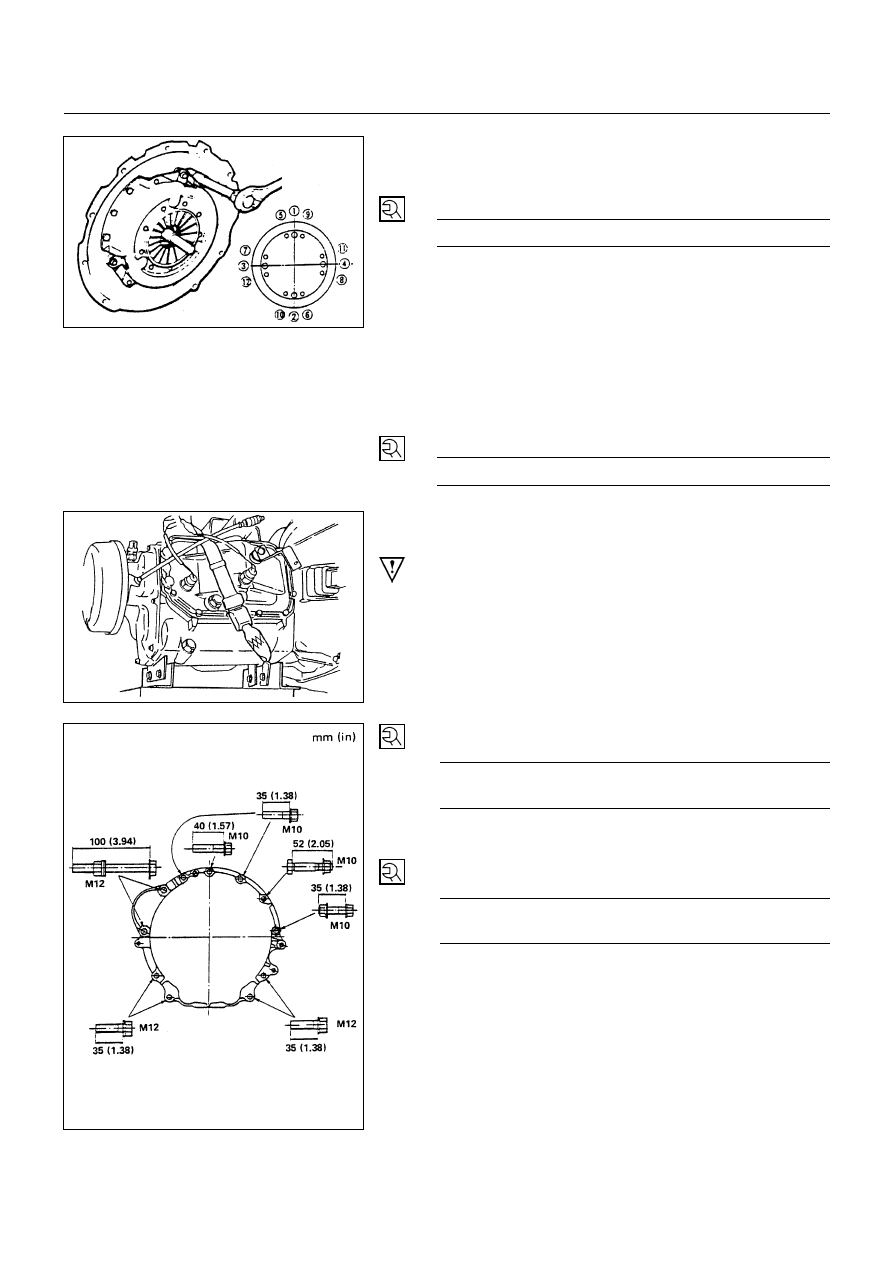

Pressure Plate Assembly

•

Tighten pressure plate assembly fixing bolts in
numerical order.

Pressure Plate Fixing Bolt Torque

N∙m (kg∙m/lb∙ft)



18 (1.8/13)



•

Remove the pilot aligner.

NOTE:

In case a new pressure plate assembly is mounted,
after tightening a pressure plate at the specified
torque, be sure to remove the wiring for protection of
a diaphragm spring.
1) Transmission

)

Mounting Bracket

Mounting Bracket Nuts Torque

N∙m (kg∙m/lb∙ft)



69 (7.0/51)



(

Transmission Assembly

•

Support the transmission with mission jack.

CAUTION:

To prevent the falling of the transmission, tie it
securely to the jack with a chain or belt.
•

Shift transmission into high gear.

•

Align transmission with engine slope.

•

Turn output parking brake drum to aid clutch spring
engagement.

Clutch Housing to Flywheel
Hosing Bolts Torque

N∙m (kg∙m/lb∙ft)

M10 : 46 (4.7/34)
M12 : 91 (9.3/67)

•

Raise engine and transmission up into rear
transmission mount.

Engine Rear Mounting Nuts
and Bolts Torque

N∙m (kg∙m/lb∙ft)

M10 : 40 (4.1/30)
M12 : 69 (7.0/51)

6A1-81-1.tif

6A1-81-2.tif

6A1-81-3.tif

6A1 – 82  4JB1/4JB1T/4JB1TC/4JG2 - ENGINE

'

Front Exhaust Pipe

Front Exhaust Pipe Bolts Torque

N∙m (kg∙m/lb∙ft)



37 (3.8/27)



&

Exhaust Brake Assembly

Exhaust Brake Bolts Torque

N∙m (kg∙m/lb∙ft)



17 (1.8/12)



%

Clutch Slave Cylinder

Slave Cylinder Bolts Torque

N∙m (kg∙m/lb∙ft)



19 (1.9/14)



•

Perform slave cylinder adjustment before installation
of the return spring.

a) Loosen the lock nut of the push rod.
b) Turn the adjust nut until it reaches the shift fork.
c) Back off the adjust nut 1.5 turns. (shift fork free

play Approximately 2 mm/0.1 in).

d) Tighten the lock nut.

Push Rod Lock Nut Torque

N∙m (kg∙m/lb∙ft)



16 (1.6/12)



$

Shift Cable and Select Cable

#

Wiring Connector

•

Color of Connector
Back-up Light Switch: Brown
Neutral Switch: Gray

"

Parking Brake Cable

!

Propeller Shaft

•

Line up reference mark.

Propeller Shaft Nuts Torque

N∙m (kg∙m/lb∙ft)



66 (6.7/48)



•

Connect battery ground cable.

4JB1/4JB1T/4JB1TC/4JG2 – ENGINE  6A1 – 83

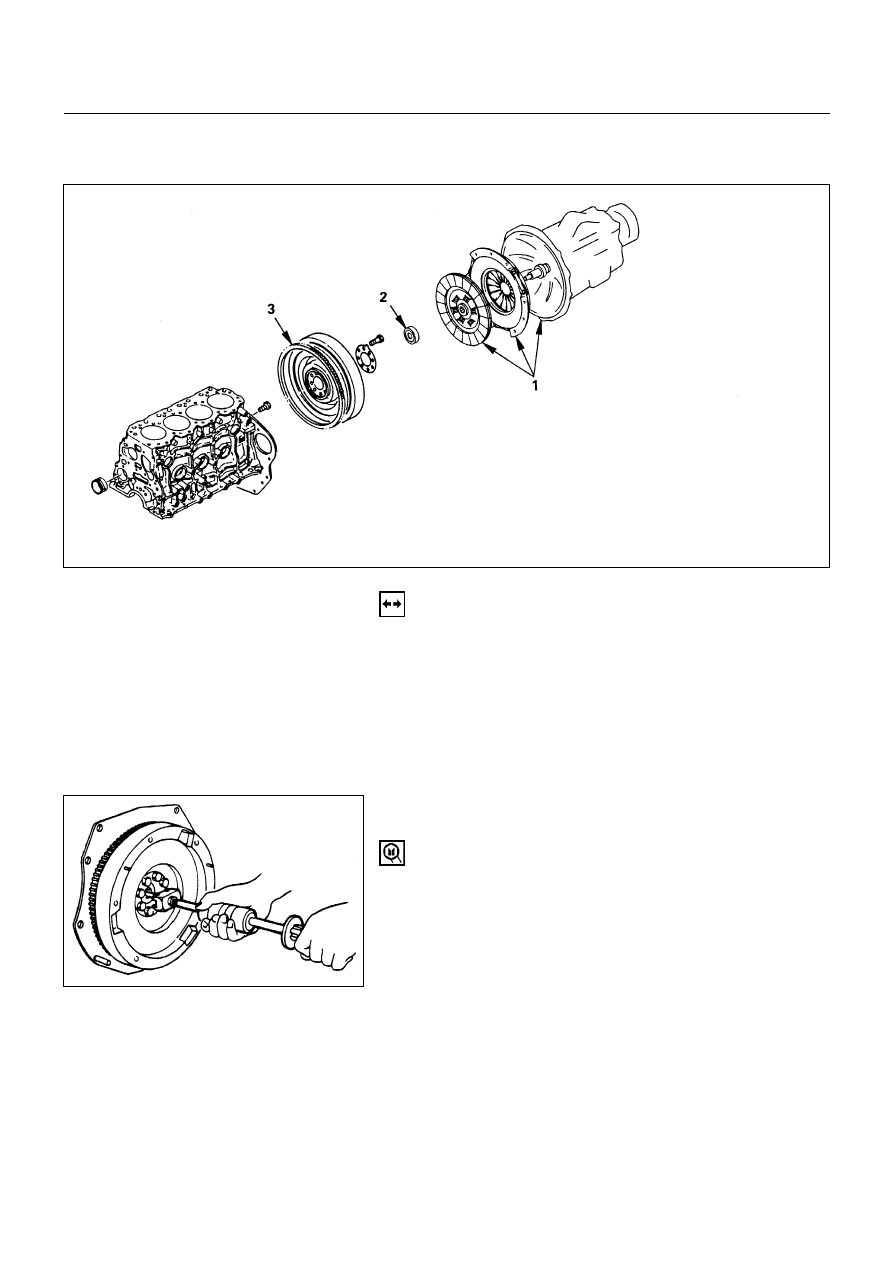

FLYWHEEL AND PILOT BEARING

REMOVAL

Preparation:

•

Disconnect battery ground cable.

1. Transmission and Clutch Assembly

1) Transmission
2) Clutch

Above works refer to “ENGINE ASSEMBLY” Section in
this manual.

2. Pilot Bearing

•

Remove pilot bearing using remover.
Pilot Bearing Puller: 5-8840-2000-0
Sliding hammer: 5-8840-0019-0

3. Flywheel

•

Set the flywheel stopper.

•

Loosen flywheel fixing bolts then remove the flywheel.

6A1-83-1.tif

6A1-83-2.tif

Removal steps

1.  Transmission and clutch Assembly
2. Pilot bearing
3. Flywheel

Installation steps

To install, follow the removal steps in the
reverse order.
