5-106

Starting and driving

SSD0253

When driving on some roads, such as wind-
ing, hilly, curved, narrow roads, or roads
which are under construction, the sensor
may detect vehicles in a different lane, or
may temporarily not detect a vehicle travel-
ing ahead. This may cause the system to
work inappropriately.

The detection of vehicles may also be
affected by vehicle operation (steering man-
euver or traveling position in the lane, etc.) or
vehicle condition. If this occurs, the system
may warn you by blinking the vehicle ahead
detection indicator and sounding the chime
unexpectedly. You will have to instructionly
control the proper distance away from the
vehicle traveling ahead.

JVS0719X

SYSTEM TEMPORARILY UNA-
VAILABLE

Condition A

When the radar sensor picks up interference
from another radar source, making it im-
possible to detect a vehicle ahead, the FEB
system is automatically turned off. The FEB
system warning light (orange)

will illumi-

nate.

Action to take:

When the above conditions no longer exist,
the FEB system will resume automatically.

Condition B

In the following conditions, the FEB system
is automatically turned off. The FEB system
warning light (orange)

will illuminate and

the “FRONT RADAR OBSTRUCTION”
warning message will appear in the vehicle
information display.
. The sensor area on the front of the

vehicle is covered with dirt or is ob-
structed.

Action to take:

If the warning light (orange)

comes on,

stop the vehicle in a safe place, place the
shift lever in the P (Park) position and turn
the engine off. Clean the radar cover on
lower grille with a soft cloth, and restart the
engine. If the warning light continues to
illuminate, have the FEB system checked. It
is recommended you visit an INFINITI re-
tailer for this service.
. When driving on roads with limited road

structures or buildings (for example, long
bridges, deserts, snow fields, driving next
to long walls).

Action to take:

When the above conditions no longer exist,
the FEB system will resume automatically.

Condition C

When the accelerator pedal actuator detects
that the internal motor temperature is high,
the FEB system is automatically turned off.
The FEB system warning light (orange)
will illuminate.

Action to take:

When the above conditions no longer exist,
the FEB system will resume automatically.

Condition D

When VDC system is OFF, the FEB brake
will not operate. In this case only visible and
audible warning operates. The FEB system
warning light (orange) will illuminate.

Action to take:

When the above conditions no longer exist,
the FEB system will resume automatically.

SYSTEM MALFUNCTION

If the FEB system malfunctions, it will be
turned off automatically, a chime will sound,
the FEB system warning light (orange)

will

illuminate.

Action to take:

If the warning light (orange)

illuminates,

stop the vehicle in a safe location and place
the shift lever in the P (Park) position. Turn
the engine off and restart the engine. If the
warning light continues to illuminate, have

the FEB system checked. It is recommended
you visit an INFINITI retailer for this service.

Starting and driving

5-107

5-108

Starting and driving

JVS0462X

SYSTEM MAINTENANCE

The sensor

is located behind the lower

grille of the front bumper.

To keep the system operating properly, be
sure to observe the following:
. Always keep the sensor area of the front

bumper clean.

. Do not strike or damage the areas around

the sensor.

. Do not cover or attach stickers or similar

objects on the front bumper near the
sensor area. This could cause failure or
malfunction.

. Do not attach metallic objects near the

sensor area (brush guard, etc.). This

could cause failure or malfunction.

. Do not alter, remove or paint the front

bumper. It is recommended you contact
an INFINITI retailer before customizing
or restoring the front bumper.

FCC Notice:

For USA:

This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:

1. This device may not cause harmful

interference, and

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

FCC Warning

Changes or modification not expressly ap-
proved by the party responsible for com-
pliance could void the user’s authority to
operate the equipment.

For Canada:

This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions:

1. This device may not cause interference,

and

2. This device must accept any interfer-

ence, including interference that may
cause undesired operation of the device.

WARNING

Failure to follow the warnings and
instructions for proper use of the PFCW
system could result in serious injury or
death.
. The PFCW system helps warn the

driver before a collision but will not
avoid a collision. It is the driver’s
responsibility to stay alert, drive
safely and be in control of the vehicle
at all times.

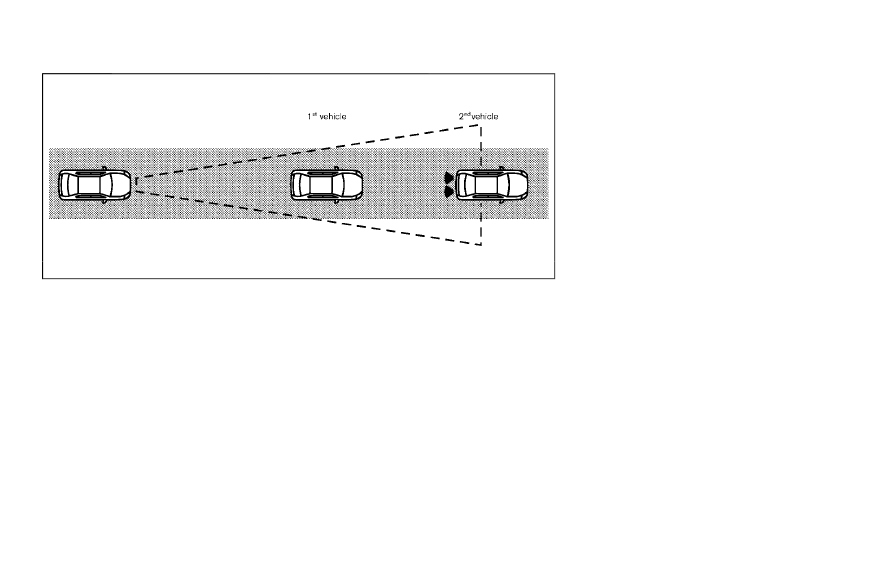

The PFCW system can help alert the driver
when there is a sudden braking of a second
vehicle traveling in front of the vehicle ahead
in the same lane.

PREDICTIVE FORWARD COLLISION
WARNING (PFCW) (if so equipped)

JVS0462X

The PFCW system uses a radar sensor
located behind the lower grille of the front
bumper to measure the distance to a second
vehicle ahead in the same lane.

JVS1116X

Vehicle ahead detection indicator (on
the vehicle information display)
FEB system warning light (on the
instrument panel)
Center multi-function control panel

Starting and driving

5-109

5-110

Starting and driving

JVS0294X

PFCW SYSTEM OPERATION

The PFCW system operates at speeds above
approximately 3 MPH (5 km/h).

If there is a potential risk of a forward
collision, the PFCW system will warn the
driver by blinking the vehicle ahead detection
indicator, and sounding an audible alert.

JVS1115X

FEB system warning light (on the
instrument panel)
Center multi-function control panel
SETTING button

TURNING THE PFCW SYSTEM
ON/OFF

Perform the following steps to turn the
PFCW system on or off.

1. Push the SETTING button

.

2. Touch [Driver Assistance].

3. Touch [Emergency Assist].

4. Touch [Forward emergency braking] to

turn the system ON/OFF.

When the PFCW system is turned off, the
FEB system warning light (orange)

illumi-

nates.

NOTE:

The PFCW system is integrated into the
FEB system. There is not a separate selec-
tion in the display for the PFCW system.
When the FEB is turned off, the PFCW
system is also turned off.

Starting and driving

5-111

5-112

Starting and driving

JVS0295X

Illustration A

JVS0296X

Illustration B

JVS0297X

Illustration C

JVS0298X

Illustration D

PFCW SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the PFCW system. Failure to operate
the vehicle in accordance with these
system limitations could result in serious
injury or death.
. The PFCW system cannot detect all

vehicles under all conditions.

. The radar sensor does not detect the

following objects:

— Pedestrians, animals or obstacles

in the roadway

— Oncoming vehicles

— Crossing vehicles

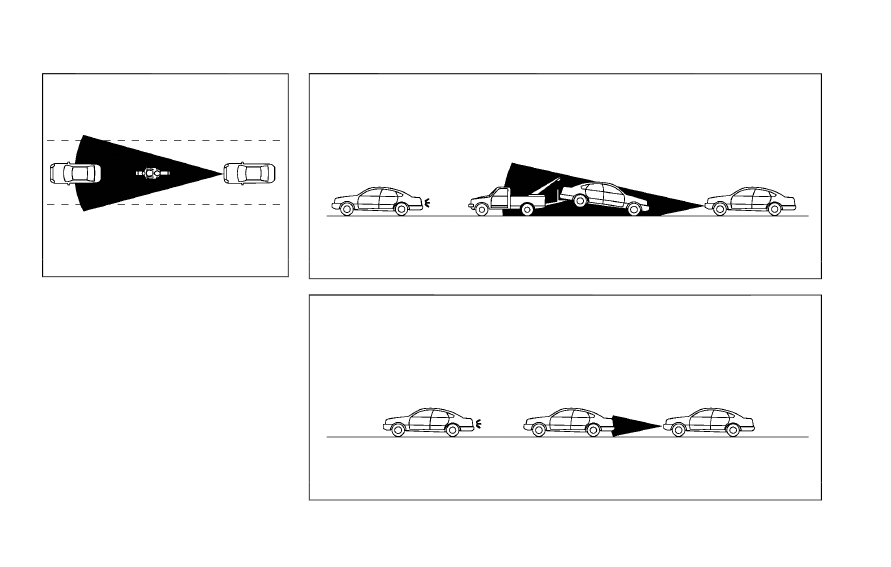

. (Illustration A) The PFCW system

does not function when a vehicle
ahead is a narrow vehicle, such as a
motorcycle.

. The radar sensor may not detect a

vehicle ahead in the following condi-
tions:

— Snow or heavy rain

— Dirt, ice, snow or other material

covering the radar sensor

— Interference by other radar

sources

— Snow or road spray from travel-

ling vehicles.

— Driving in a tunnel

. (Illustration B) When the vehicle

ahead is being towed.

. (Illustration C) When the distance to

the vehicle ahead is too close, the
beam of the radar sensor is ob-
structed.

. (Illustration D) When driving on a

steep downhill slope or roads with
sharp curves.

. The system is designed to automati-

cally check the sensor’s functionality,
within certain limitations. The system
may not detect some forms of ob-
struction of the sensor area such as
ice, snow, stickers, for example. In
these cases, the system may not be
able to warn the driver properly. Be
sure that you check, clean and clear
the sensor area regularly.

. Excessive noise will interfere with the

warning chime sound, and the chime
may not be heard.

Starting and driving

5-113

5-114

Starting and driving

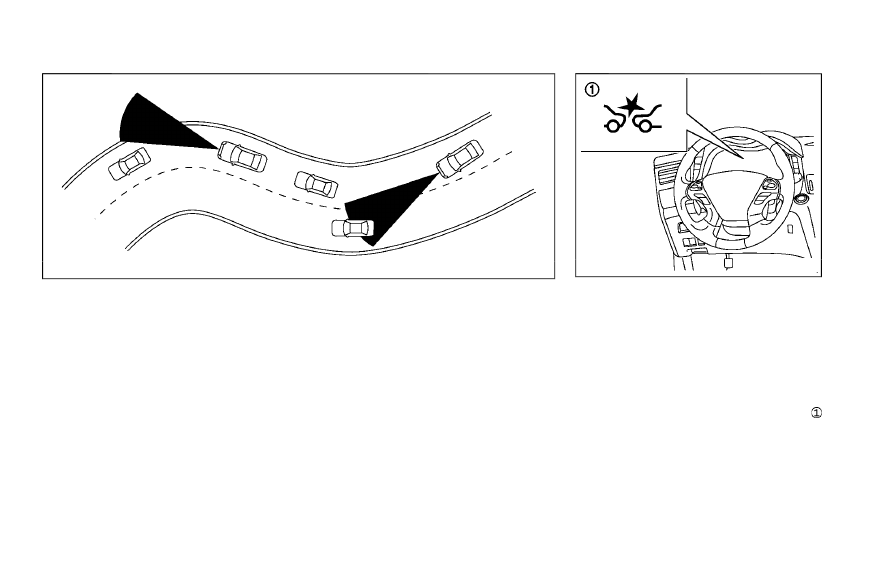

SSD0253

When driving on some roads, such as wind-
ing, hilly, curved, narrow roads, or roads
which are under construction, the radar
sensor may detect vehicles in a different
lane, or may temporarily not detect a vehicle
traveling ahead. This may cause the PFCW
system to work inappropriately.

The detection of vehicles may also be
affected by vehicle operation (steering man-
euver or traveling position in the lane, etc.) or
vehicle condition. If this occurs, the system
may warn you by blinking the system
indicator and sounding the chime unexpect-
edly. You will have to instructionly control the
proper distance away from the vehicle
traveling ahead.

JVS0719X

SYSTEM TEMPORARILY UNA-
VAILABLE

Condition A

When the radar sensor picks up interference
from another radar source, making it im-
possible to detect a vehicle ahead, the
PFCW system is automatically turned off.
The FEB system warning light (orange)
will illuminate.

Action to take:

When the above conditions no longer exist,
the PFCW system will resume automatically.

Condition B

In the following conditions, the PFCW
system is automatically turned off. The
FEB system warning light (orange)

will

illuminate and the “FRONT RADAR OB-
STRUCTION” warning message will appear
in the vehicle information display.
. The sensor area on the front of the

vehicle is covered with dirt or is ob-
structed.

Action to take:

If the warning light (orange)

comes on,

stop the vehicle in a safe place, place the
shift lever in the P (Park) position and turn
the engine off. Clean the radar cover on
lower grille with a soft cloth, and restart the
engine. If the warning light continues to
illuminate, have the PFCW system checked.
It is recommended you visit an INFINITI
retailer for this service.
. When driving on roads with limited road

structures or buildings (for example, long
bridges, deserts, snow fields, driving next
to long walls).

Action to take:

When the above conditions no longer exist,
the PFCW system will resume automatically.

SYSTEM MALFUNCTION

If the PFCW system malfunctions, it will be
turned off automatically, a chime will sound,
the FEB system warning light (orange)

will

illuminate.

Action to take:

If the warning light (orange)

illuminates,

stop the vehicle in a safe location and place
the shift lever in the P (Park) position. Turn
the engine off and restart the engine. If the
warning light continues to illuminate, have
the PFCW system checked. It is recom-
mended you visit an INFINITI retailer for this
service.

JVS0462X

SYSTEM MAINTENANCE

The sensor

is located behind the lower

grille of the front bumper.

To keep the system operating properly, be
sure to observe the following:
. Always keep the sensor area of the front

bumper clean.

. Do not strike or damage the areas around

the sensor.

. Do not cover or attach stickers or similar

objects on the front bumper near the
sensor area. This could cause failure or
malfunction.

. Do not attach metallic objects near the

sensor area (brush guard, etc.). This

Starting and driving

5-115

5-116

Starting and driving

could cause failure or malfunction.

. Do not alter, remove or paint the front

bumper. It is recommended you contact
an INFINITI retailer before customizing
or restoring the front bumper.

FCC Notice:

For USA:

This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:

1. This device may not cause harmful

interference, and

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

FCC Warning

Changes or modification not expressly ap-
proved by the party responsible for com-
pliance could void the user’s authority to
operate the equipment.

For Canada:

This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions:

1. This device may not cause interference,

and

2. This device must accept any interfer-

ence, including interference that may
cause undesired operation of the device.

CAUTION

During the first 1,200 miles (2,000 km),
follow these recommendations to obtain
maximum engine performance and en-
sure the future reliability and economy
of your new vehicle.

Failure to follow these recommendations
may result in shortened engine life and
reduced engine performance.

. Avoid driving for long periods at constant

speed, either fast or slow. Do not run the
engine over 4,000 rpm.

. Do not accelerate at full throttle in any

gear.

. Avoid quick starts.

. Avoid hard braking as much as possible.

Follow these easy-to-use Fuel Efficient
Driving Tips to help you achieve the most
fuel economy from your vehicle.

1. Use smooth accelerator and brake pedal

application.

.

Avoid rapid starts and stops.

.

Use smooth, gentle accelerator and

brake application whenever possible.

.

Maintain constant speed while com-

muting and coast whenever possible.

2. Maintain constant speed.

.

Look ahead to try and anticipate and

minimize stops.

.

Synchronizing your speed with traffic

lights allows you to reduce your
number of stops.

.

Maintaining a steady speed can mini-

mize red light stops and improve fuel
efficiency.

3. Use air conditioning (A/C) at higher

vehicle speeds.

.

Below 40 MPH (64 km/h), it is more

efficient to open windows to cool the
vehicle due to reduced engine load.

.

Above 40 MPH (64 km/h), it is more

efficient to use A/C to cool the
vehicle due to increased aerodynamic
drag.

.

Recirculating the cool air in the cabin

when the A/C is on reduces cooling
load.

BREAK-IN SCHEDULE

FUEL EFFICIENT DRIVING TIPS

4. Drive at economical speeds and dis-

tances.

.

Observing the speed limit and not

exceeding 60 MPH (97 km/h) (where
legally allowed) can improve fuel
efficiency due to reduced aerody-
namic drag.

.

Maintaining a safe following distance

behind other vehicles reduces unne-
cessary braking.

.

Safely monitoring traffic to anticipate

changes in speed permits reduced
braking and smooth acceleration
changes.

.

Select a gear range suitable to road

conditions.

5. Use cruise control.

.

Using cruise control during highway

driving helps maintain a steady speed.

.

Cruise control is particularly effective

in providing fuel savings when driving
on flat terrains.

6. Plan for the shortest route.

.

Utilize a map or navigation system to

determine the best route to save time.

7. Avoid idling.

.

Shutting off your engine when safe

for stops exceeding 30-60 seconds
saves fuel and reduces emissions.

8. Buy an automated pass for toll roads.

.

Automated passes permit drivers to

use special lanes to maintain cruising
speed through the toll and avoid
stopping and starting.

9. Winter warm up.

.

Limit idling time to minimize impact to

fuel economy.

.

Vehicles typically need no more than

30 seconds of idling at start-up to
effectively circulate the engine oil
before driving.

.

Your vehicle will reach its ideal oper-

ating temperature more quickly while
driving versus idling.

10. Keeping your vehicle cool.

.

Park your vehicle in a covered parking

area or in the shade whenever possi-
ble.

.

When entering a hot vehicle, opening

the windows will help to reduce the
inside temperature faster, resulting in
reduced demand on your A/C system.

. Keep your engine tuned up.

. Follow the recommended scheduled

maintenance.

. Keep the tires inflated to the correct

pressure. Low tire pressure increases tire
wear and lowers fuel economy.

. Keep the wheels in correct alignment.

Improper alignment increases tire wear
and lowers fuel economy.

. Use the recommended viscosity engine

oil. (See “Engine oil and oil filter recom-
mendation” (P.10-9).)

Starting and driving

5-117

INCREASING FUEL ECONOMY

5-118

Starting and driving

SSD0336

The AWD warning light is located in the
meter.

The AWD warning light comes on when the
ignition switch is pushed to the ON position.
It turns off soon after the engine is started.

If any malfunction occurs in the Intelligent
AWD system while the engine is running, the

warning light will come on.

The warning light may blink rapidly (about
twice per second) while trying to free a stuck
vehicle due to high power train oil tempera-
ture. The driving mode may change to two-
wheel drive. If the warning light blinks
rapidly during operation, stop the vehicle
with the engine idling in a safe place
immediately. Then if the light goes off after
a while, you can continue driving.

A large difference between the diameters of
front and rear wheels will make the warning
light blink slowly (about once per two
seconds). Pull off the road in a safe area,
and idle the engine. Check that all tire sizes
are the same, tire pressure is correct and
tires are not worn.

If the warning light is blinking after the
above operation, have your vehicle checked
as soon as possible. It is recommended you
visit an INFINITI retailer for this service.

WARNING

. For AWD equipped vehicles, do not

attempt to raise two wheels off the
ground and shift the transmission to
any drive or reverse position with the
engine running. Doing so may result
in drivetrain damage or unexpected
vehicle movement which could result

in serious vehicle damage or personal
injury.

. Do not attempt to test an AWD

equipped vehicle on a 2-wheel dy-
namometer (such as the dynam-
ometers used by some states for
emissions testing) or similar equip-
ment even if the other two wheels are
raised off the ground. Make sure that
you inform the test facility personnel
that your vehicle is equipped with
AWD before it is placed on a dynam-
ometer. Using the wrong test equip-
ment may result in drivetrain damage
or unexpected vehicle movement
which could result in serious vehicle
damage or personal injury.

CAUTION

. Do not operate the engine on a free

roller when any of the wheels are
raised.

. If the warning light comes on while

driving there may be a malfunction in
the AWD system. Reduce the vehicle
speed and have your vehicle checked
as soon as possible. It is recom-
mended you visit an INFINITI retailer
for this service.

INTELLIGENT ALL-WHEEL
DRIVE (AWD) (if so equipped)

. If the warning light remains on after

the above operation, have your ve-
hicle checked as soon as possible. It is
recommended you visit an INFINITI
retailer for this service.

. The power train may be damaged if

you continue driving with the warn-
ing light blinking.

SD1006MA

WARNING

. Do not stop or park the vehicle over

flammable materials such as dry
grass, waste paper or rags. They
may ignite and cause a fire.

. Never leave the engine running while

the vehicle is unattended.

. Do not leave children unattended

inside the vehicle. They could un-
knowingly activate switches or con-
trols. Unattended children could
become involved in serious accidents.

. To help avoid risk of injury or death

through unintended operation of the
vehicle and/or its systems, do not
leave children, people who require the
assistance of others or pets unat-
tended in your vehicle. Additionally,
the temperature inside a closed ve-
hicle on a warm day can quickly
become high enough to cause a sig-
nificant risk of injury or death to
people and pets.

. Safe parking procedures require that

both the parking brake be applied
and the transmission placed into P
(Park). Failure to do so could cause

Starting and driving

5-119

PARKING/PARKING ON HILLS

5-120

Starting and driving

the vehicle to move unexpectedly or
roll away and result in an accident.

. Make sure the automatic transmis-

sion shift lever has been pushed as far
forward as it can go and cannot be
moved without depressing the foot
brake pedal.

1. Firmly apply the parking brake.

2. Move the shift lever to the P (Park)

position.

3. To help prevent the vehicle from rolling

into the street when parked on a sloping
drive way, it is a good practice to turn the
wheels as illustrated.

.

HEADED DOWNHILL WITH CURB:

Turn the wheels into the curb and
move the vehicle forward until the
curb side wheel gently touches the
curb.

.

HEADED UPHILL WITH CURB:

Turn the wheels away from the curb
and move the vehicle back until the
curb side wheel gently touches the
curb.

.

HEADED UPHILL OR DOWNHILL,

NO CURB:
Turn the wheels toward the side of
the road so the vehicle will move away
from the center of the road if it

moves.

4. Push the ignition switch to the OFF

position.

WARNING

If the engine is not running or is turned
off while driving, the power assist for
the steering will not work. Steering will
be harder to operate.

The power assisted steering uses a hydraulic
pump, driven by the engine, to assist steer-
ing.

If the engine stops or the drive belt breaks,
you will still have control of the vehicle.
However, much greater steering effort is
needed, especially in sharp turns and at low
speeds.

POWER STEERING

BRAKING PRECAUTIONS

The brake system has two separate hydrau-
lic circuits. If one circuit malfunctions, you
will still have braking at two wheels.

Vacuum assisted brakes

The brake booster aids braking by using
engine vacuum. If the engine stops, you can
stop the vehicle by depressing the brake
pedal. However, greater foot pressure on
the brake pedal will be required to stop the
vehicle and the stopping distance will be
longer.

When the brake pedal is depressed slowly
and firmly, you may hear a clicking noise and
feel a slight pulsation. This is normal and
indicates that the Brake Assist System is
operating.

Wet brakes

When the vehicle is washed or driven
through water, the brakes may get wet. As
a result, your braking distance will be longer
and the vehicle may pull to one side during
braking.

To dry brakes, drive the vehicle at a safe
speed while lightly tapping the brake pedal
to heat-up the brakes. Do this until the
brakes return to normal. Avoid driving the
vehicle at high speeds until the brakes
function correctly.

PARKING BRAKE BREAK-IN

Break in the parking brake shoes whenever
the stopping effect of the parking brake is
weakened or whenever the parking brake
shoes and/or drums/rotors are replaced, in
order to assure the best braking perfor-
mance.

This procedure is described in the vehicle
service instruction. It is recommended you visit
an INFINITI retailer for this service.

Using the brakes

Avoid resting your foot on the brake pedal
while driving. This will cause overheating of
the brakes, wearing out the brake and pads
faster and reduce gas mileage.

To help save the brakes and to prevent the
brakes from overheating, reduce speed and
downshift to a lower gear before going
down a slope or long grade. Overheated
brakes may reduce braking performance and
could result in loss of vehicle control.

WARNING

. While driving on a slippery surface,

be careful when braking, accelerating
or downshifting. Abrupt braking or
accelerating could cause the wheels
to skid and result in an accident.

. If the engine is not running or is

turned off while driving, the power
assist for the brakes will not work.
Braking will be harder.

Starting and driving

5-121

BRAKE SYSTEM
