4-16

Monitor, climate, audio, phone and voice recognition systems

Difference between predicted and
actual distances

The displayed guide lines and their locations
on the ground are for approximate reference
only. Objects on uphill or downhill surfaces
or projecting objects will be actually located
at distances different from those displayed
in the monitor relative to the guide lines
(refer to illustrations). When in doubt, turn
around and view the objects as you are
backing up, or park and exit the vehicle to
view the positioning of objects behind the
vehicle.

JVH1268X

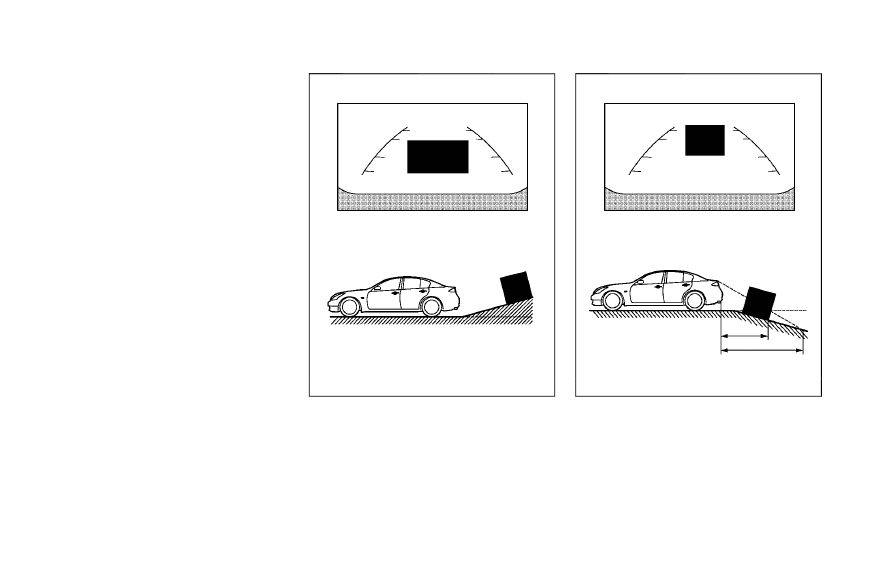

Backing up on a steep uphill:
When backing up the vehicle up a hill, the
distance guide lines and the vehicle width
guide lines are shown closer than the actual
distance. Note that any object on the hill is
further than it appears on the monitor.

JVH1269X

Backing up on a steep downhill:
When backing up the vehicle down a hill, the
distance guide lines and the vehicle width
guide lines are shown further than the actual
distance. Note that any object on the hill is
closer than it appears on the monitor.

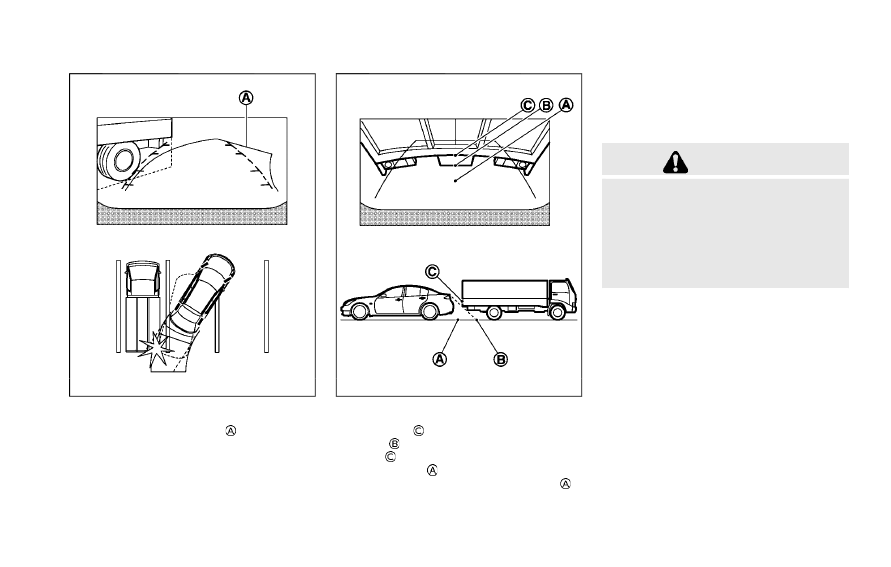

SAA1923

Backing up near a projecting object:
The predictive course lines

do not touch

the object in the display. However, the
vehicle may hit the object if it projects over
the actual backing up course.

SAA2244

Backing up behind a projecting object:
The position

is shown further than the

position

in the display. However, the

position

is actually at the same distance

as the position

. The vehicle may hit the

object when backing up to the position

if

the object projects over the actual backing

up course.

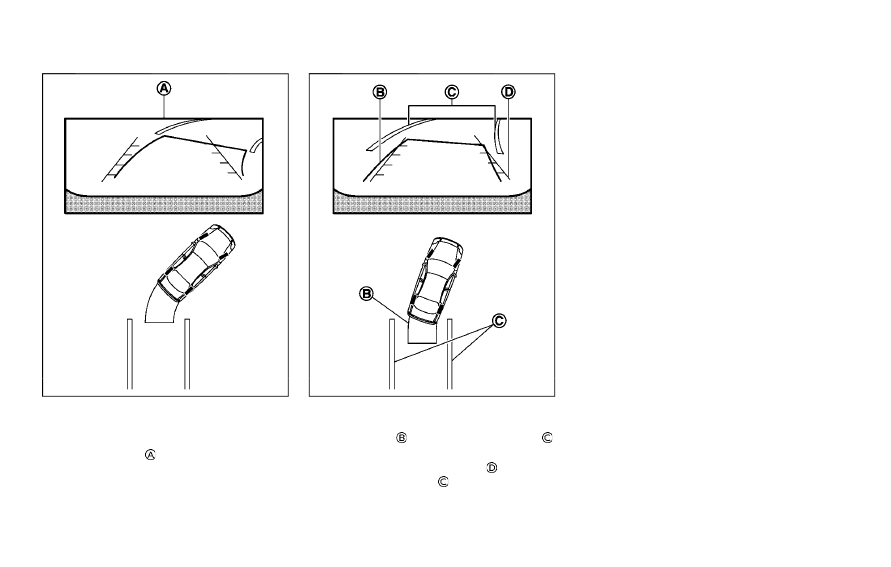

How to park with predictive course
lines

WARNING

. If the tires are replaced with different

sized tires, the predictive course lines
may be displayed incorrectly.

. On a snow-covered or slippery road,

there may be a difference between
the predictive course line and the
actual course line.

Monitor, climate, audio, phone and voice recognition systems

4-17

4-18

Monitor, climate, audio, phone and voice recognition systems

SAA1897

1. Visually check that the parking space is

safe before parking your vehicle.

2. The rear view of the vehicle is displayed

on the screen

when the shift lever is

moved to the R (Reverse) position.

SAA1898

3. Slowly back up the vehicle adjusting the

steering wheel so that the predictive
course lines

enter the parking space

.

4. Maneuver the steering wheel to make

the vehicle width guide lines

parallel to

the parking space

while referring to

the predictive course lines.

5. When the vehicle is parked in the space

completely, move the shift lever to the P
(Park) position and apply the parking
brake.

JVH1707X

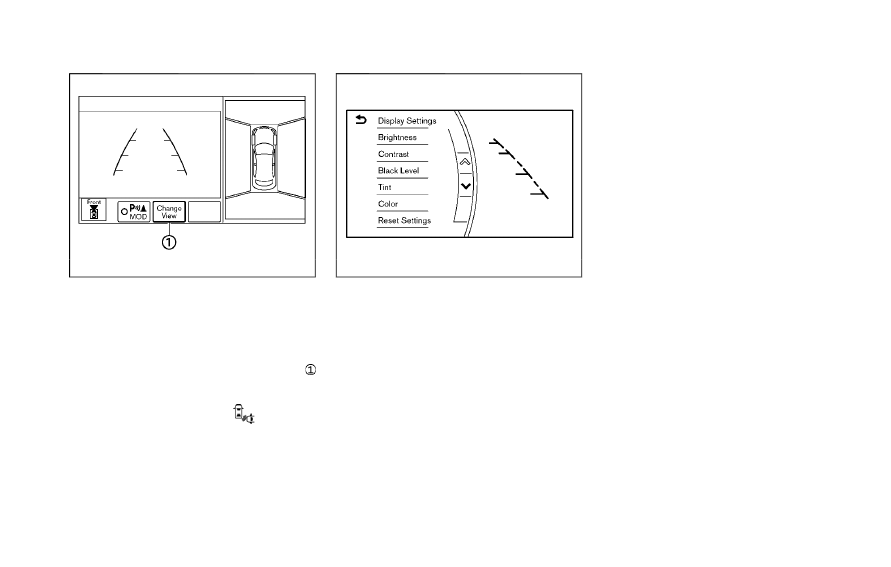

How to switch the display

The Around View

®

Monitor can display two

split views as well as a single view of the
front-wide view or rear-wide view. Push the
CAMERA button, change the shift lever
position, or select the “Change View” key
to switch between the available views.

For models with the Back-up Collision
Intervention (BCI) system, “

” key may

be displayed on the Around View

®

Monitor

screen when the shift lever is in the R
position. For details of the BCI system, see
“Back-up Collision Intervention (BCI)” (P.5-
54).

JVH1690X

HOW TO ADJUST THE SCREEN
VIEW

The display settings such as Brightness,
Contrast, Black Level, Tint and Color of the
Around View

®

Monitor can be adjusted.

1. Push the SETTING button with the

Around View

®

Monitor turned on.

2. The Display settings menu is displayed.

Select an item you wish to adjust.

3. Adjust the selected item using the “+” or

“-” key.

Select the “Reset Settings” key to return all
settings to default.

NOTE:

Do not adjust any of the display settings of
the Around View

®

Monitor while the vehicle

is moving. Make sure the parking brake is
firmly applied.

Display settings menu can also be accessed
while the Around View

®

Monitor screen is

not displayed. See “Around View

®

Monitor

settings” (P.4-19).

AROUND VIEW

®

MONITOR SET-

TINGS

To set up the Around View

®

Monitor to your

preferred settings, push the SETTING but-
ton while the Around View

®

Monitor screen

is not displayed, select the “Camera/Sonar”
key.

Items displayed on the screen may vary
depending on the specification and model.

Monitor, climate, audio, phone and voice recognition systems

4-19

4-20

Monitor, climate, audio, phone and voice recognition systems

Available setting items:

Setting item

Action

Camera

Back-up Collision Intervention

Turns the Back-up Collision Intervention (BCI) system on/off. See “Back-up
Collision Intervention (BCI)” (P.5-54).

Moving Object Detection

Turns the MOD system on/off. See “Moving Object Detection (MOD)” (P.4-27).

Non-viewable Area Reminder

When this item is turned on, the non-viewable area is highlighted in yellow for
several seconds after the bird’s-eye view is displayed. It will be shown only the first
time after the ignition switch is placed in the ON position.

Predictive Course Lines

When this item is turned on, the predictive course lines are displayed in the front
and the rear view and bird’s-eye view.

Automatic Display with Sonar

The automatic sonar display can be turned on/off.

Sonar

For the information about the sonar, see “Sonar function settings” (P.4-26).

Display

Brightness

Adjust display settings by using the “+”/“-” key.

Contrast

Black Level

Tint

Color

Reset Settings

Return all the settings to default.

AROUND VIEW

®

MONITOR SYS-

TEM LIMITATIONS

WARNING

Listed below are the system limitations
for Around View

®

Monitor. Failure to

operate the vehicle in accordance with
these system limitations could result in
serious injury or death.
. Do not use the Around View

®

Moni-

tor with the outside mirrors in the
stored position, and make sure that
the trunk lid is securely closed when
operating the vehicle using the
Around View

®

Monitor.

. The apparent distance between ob-

jects viewed on the Around View

®

Monitor differs from the actual dis-
tance.

. The cameras are installed on the

front grille, the outside mirrors and
above the rear license plate. Do not
put anything on the vehicle that
covers the cameras.

. When washing the vehicle with high

pressure water, be sure not to spray
it around the cameras. Otherwise,
water may enter the camera unit

causing water condensation on the
lens, a malfunction, fire or an electric
shock.

. Do not strike the cameras. They are

precision instruments. Doing so could
cause a malfunction or cause damage
resulting in a fire or an electric shock.

The following are operating limitations and
do not represent a system malfunction:
. The screen displayed on the Around

View

®

Monitor will automatically return

to the previous screen 3 minutes after
the CAMERA button has been pushed
while the shift lever is in a position other
than the R (Reverse) position.

. There may be a delay when switching

between views.

. When the temperature is extremely high

or low, the screen may not display
objects clearly.

. When strong light directly shines on the

camera, objects may not be displayed
clearly.

. The screen may flicker under fluorescent

light.

. The colors of objects on the Around

View

®

Monitor may differ somewhat

from the actual color of objects.

. Objects on the monitor may not be clear

and the color of the object may differ in a
dark environment.

. There may be differences in sharpness

between each camera view of the bird’s-
eye view.

. When activating the Around View

®

Monitor, the icons and the messages
may not be displayed for a while.

. If dirt, rain or snow accumulates on the

camera, the Around View

®

Monitor may

not display objects clearly. Clean the
camera.

. Do not use wax on the camera lens. Wipe

off any wax with a clean cloth that has
been dampened with a diluted mild
cleaning agent, then wipe with a dry
cloth.

Monitor, climate, audio, phone and voice recognition systems

4-21

4-22

Monitor, climate, audio, phone and voice recognition systems

JVH0960X

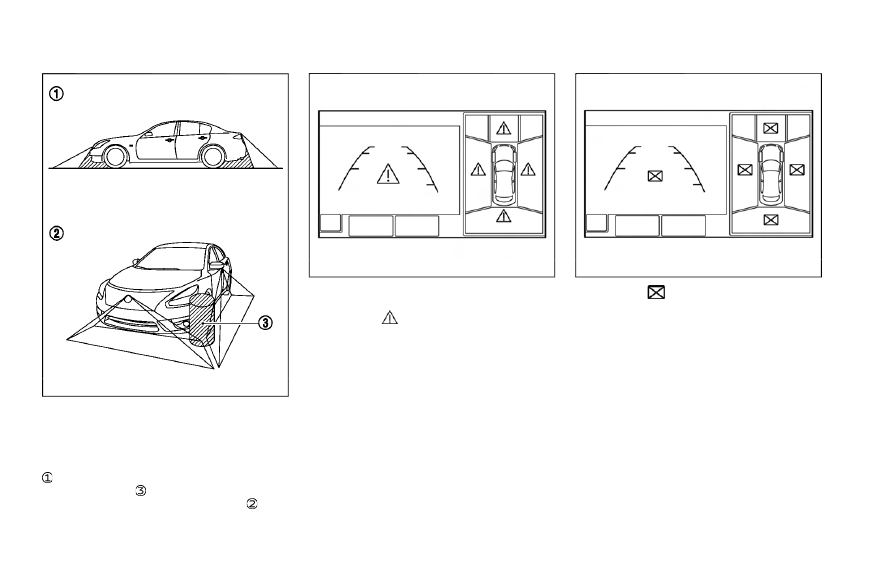

There are some areas where the system will
not show objects and the system does not
warn of moving objects. When in the front or
the rear view display, an object below the
bumper or on the ground may not be viewed

. When in the bird’s-eye view, a tall object

near the seam

of the camera viewing

areas will not appear in the monitor

.

JVH1633X

System temporarily unavailable

When the “

” icon is displayed on the

screen, there will be abnormal conditions in
the Around View

®

Monitor. This will not

hinder normal driving operation but the
system should be inspected. It is recom-
mended you visit an INFINITI retailer for this
service.

JVH1634X

When the “

” icon is displayed on the

screen, the camera image may be receiving
temporary electronic disturbances from sur-
rounding devices. This will not hinder normal
driving operation but the system should be
inspected. It is recommended you visit an
INFINITI retailer for this service.

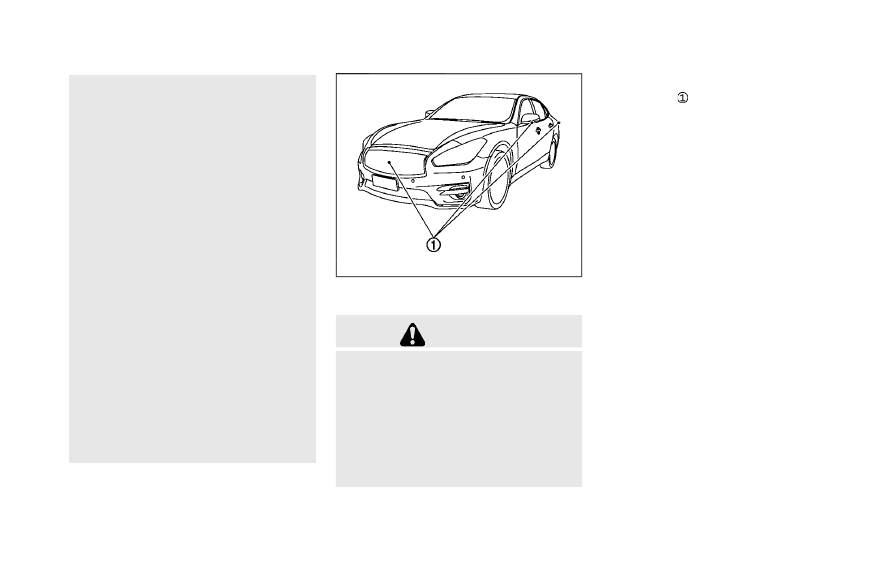

JVH1271X

SYSTEM MAINTENANCE

CAUTION

. Do not use alcohol, benzine or thinner

to clean the camera. This will cause
discoloration. To clean the camera,
wipe with a cloth dampened with
diluted mild cleaning agent and then
wipe with a dry cloth.

. Do not damage the camera as the

monitor screen may be adversely
affected.

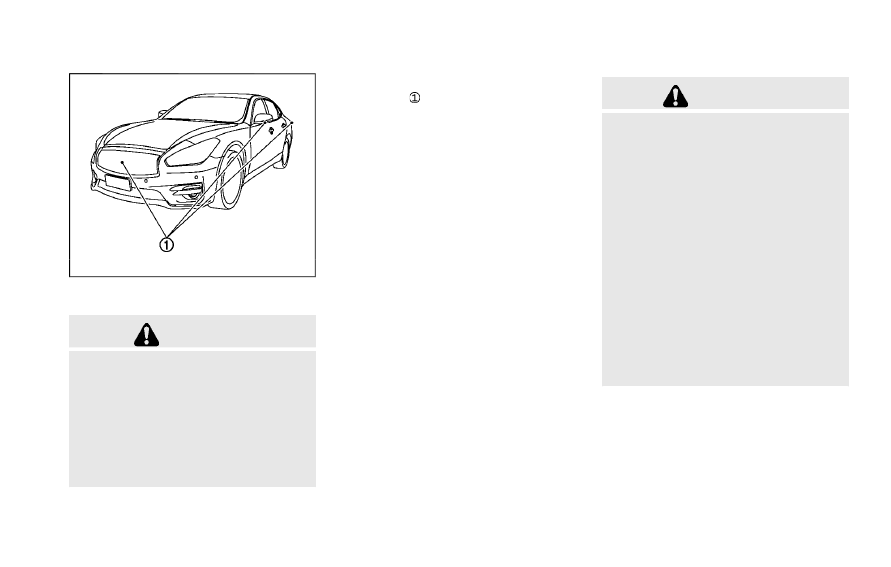

If dirt, rain or snow accumulates on any of
the cameras

, the Around View

®

Monitor

may not display objects clearly. Clean the
camera by wiping with a cloth dampened
with a diluted mild cleaning agent and then
wiping with a dry cloth.

WARNING

Failure to follow the warnings and
instructions for proper use of the sonar
function as outlined in this section could
result in serious injury or death.
. The sonar is a convenience feature. It

is not a substitute for proper parking.

. This function is designed as an aid to

the driver in detecting large station-
ary objects to help avoid damaging
the vehicle.

. The driver is always responsible for

safety during parking and other
maneuvers.

. Always look around and check that it

is safe to move before parking.

. Read and understand the limitations

of the sonar as contained in this
section.

The sonar function helps to inform the driver
of large stationary objects around the
vehicle when parking by issuing an audible
and visual alert.

Monitor, climate, audio, phone and voice recognition systems

4-23

CAMERA AIDING SONAR
FUNCTION (if so equipped)

4-24

Monitor, climate, audio, phone and voice recognition systems

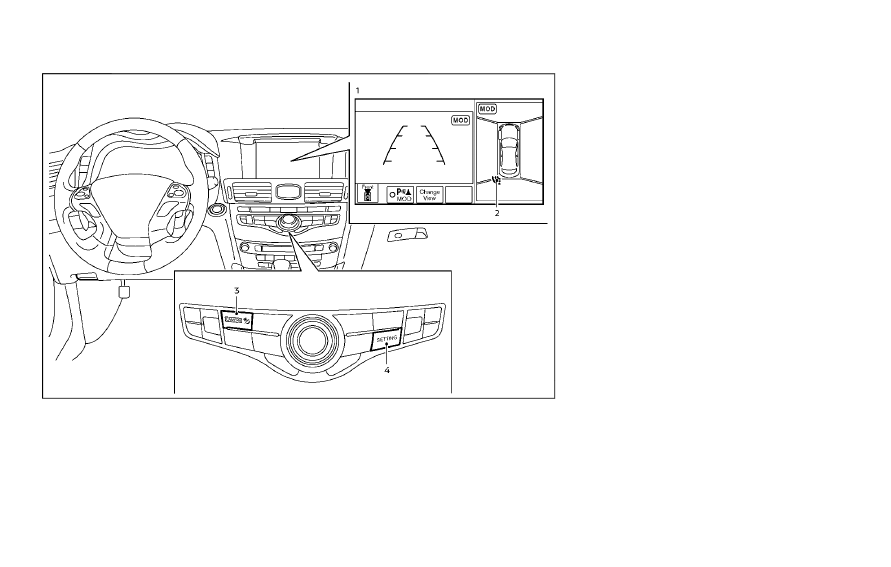

JVH1708X

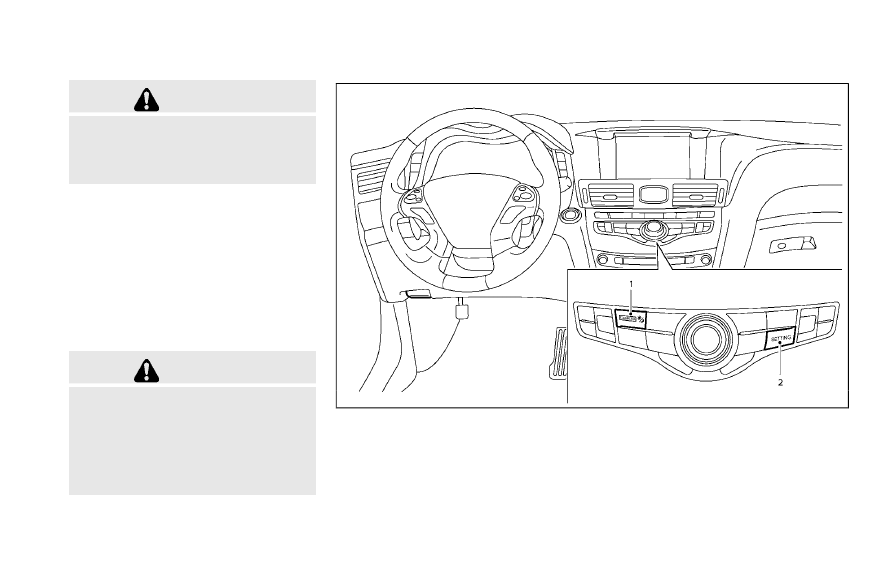

1. Center display

2. Sonar indicator

3. CAMERA button

4. SETTING button

SONAR SYSTEM OPERATION

The system gives the tone for front objects
when the shift lever is in the D (Drive)
position and both front and rear objects
when the shift lever is in the R (Reverse)
position.

When the camera image is shown on the
center display, the system shows the sonar
indicator regardless of the shift lever posi-
tion.

The system is deactivated at speeds above 6
MPH (10 km/h). It is reactivated at lower
speeds.

The colors of the sonar indicators and the
distance guide lines in the front, front-wide,
rear and rear-wide views indicate different
distances to the object.

When the objects are detected, the indicator
(green) appears and blinks and the tone
sounds intermittently. When the vehicle
moves closer to the object, the color of the
indicator turns yellow and the rate of the
blinking and the rate of the tone increase.
When the vehicle is very close to the object,
the indicator stops blinking and turns red,
and the tone sounds continuously.

The intermittent tone will stop after 3
seconds when an object is detected by only
the sonar and the distance does not change.

The tone will stop when the object is no

longer near the vehicle.

JVH1709X

TURNING ON AND OFF THE SO-
NAR FUNCTION

When the Sonar/MOD key

is selected, the

indicator

will turn off and the sonar will be

turned off temporarily. The Moving Object
Detection (MOD) system will also be turned
off at the same time. (See “Moving Object
Detection (MOD)” (P.4-27).) When the key

is selected again, the indicator

will turn

on and the sonar will turn back on.

In the below cases, the sonar will be turned
back on automatically:
. When the shift lever is placed in the R

(Reverse) position.

. When the CAMERA button is pushed

and a screen other than the camera view
is shown on the display.

. When vehicle speed decreases below

approximately 6 MPH (10 km/h).

. When the ignition switch is placed in the

OFF position and turned back to the ON
position again.

To deactivate the sonar system completely,
use the “Sonar” settings. See “Sonar function
settings” (P.4-26).

Monitor, climate, audio, phone and voice recognition systems

4-25

4-26

Monitor, climate, audio, phone and voice recognition systems

JVH1695X

Sonar function settings

To set up the sonar function to your
preferred settings, push the SETTING but-
ton while the Around View

®

Monitor screen

is not displayed, select the “Camera/Sonar”
key and then select the “Sonar” key on the
center display.

Sonar:

When this item is turned on, the front and
rear sonar is activated. When this item is
turned off (indicator turns off), the front and
rear sonar is deactivated. The amber mar-
kers are displayed at the corners of the
vehicle icon and the sonar icon will disappear
from the Sonar/MOD key. The next time the

ignition switch is placed in the ON position,
“Sonar is OFF” is displayed briefly.

FR Sensor Only:

When this item is turned on, only the front
sonar is activated. The amber markers are
displayed at the rear corners of the vehicle
icon.

Interrupt Display:

When this item is turned on, the Around
View

®

Monitor will interrupt the current

view in the display to see the surrounding
area of the vehicle.

Sonar Sensitivity:

Adjust the sensitivity level of the sonar.

Sonar Volume:

Adjust the tone volume of the sonar.

SONAR SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the sonar function. Failure to operate
the vehicle in accordance with these
system limitations could result in serious
injury or death.
. Inclement weather or ultrasonic

sources such as an automatic car
wash, a truck’s compressed-air

brakes or a pneumatic drill may affect
the function of the system, including
reduced performance or a false acti-
vation.

. This function is designed as an aid to

the driver in detecting large station-
ary objects to help avoid damaging
the vehicle.

. The system is not designed to pre-

vent contact with small or moving
objects.

. The system will not detect small

objects below the bumper, and may
not detect objects close to the bum-
per or on the ground.

. The system may not detect the

following objects:

— Fluffy objects such as snow,

cloth, cotton, grass or wool.

— Thin objects such as rope, wire or

chain.

— Wedge-shaped objects.

. If your vehicle sustains damage to the

bumper fascia, leaving it misaligned
or bent, the sensing zone may be
altered causing inaccurate measure-
ment of objects or false alarms.

CAUTION

Excessive noise (such as audio system
volume or an open vehicle window) will
interfere with the tone and it may not be
heard.

SYSTEM TEMPORARILY UNA-
VAILABLE

When the amber markers are displayed at
the corners of the vehicle icon and the
function cannot be activated from the
“Sonar” settings (the setting items are
grayed out), the sonar system may be
malfunctioning.

SYSTEM MAINTENANCE

CAUTION

Keep the surface of the sonar sensors
(located on the front and rear bumper
fascia) free from accumulations of snow,
ice and dirt. Do not scratch the surface
of the sonar sensors when cleaning. If
the sensors are covered, the accuracy of
the sonar function will be diminished.

JVH1706X

1. CAMERA button

2. SETTING button

Monitor, climate, audio, phone and voice recognition systems

4-27

MOVING OBJECT DETECTION
(MOD) (if so equipped)

4-28

Monitor, climate, audio, phone and voice recognition systems

WARNING

Failure to follow the warnings and
instructions for proper use of the Mov-
ing Object Detection system could result
in serious injury or death.
. The MOD system is not a substitute

for proper vehicle operation and is
not designed to prevent contact with
the objects surrounding the vehicle.
When maneuvering, always use the
outside mirror and rearview mirror
and turn and check the surrounding
to ensure it is safe to maneuver.

. The system is deactivated at speeds

above 6 MPH (10 km/h). It is reacti-
vated at lower speeds.

. The MOD system is not designed to

detect the surrounding stationary
objects.

The Moving Object Detection (MOD) system
can inform the driver of the moving objects
surrounding the vehicle when driving out of
garages, maneuvering into parking lots and
in other such instances.

The MOD system detects moving objects by
using image processing technology on the
image shown on the display.

MOD SYSTEM OPERATION

The MOD system will turn on automatically
under the following conditions:
. When the shift lever is in the R (Reverse)

position.

. When vehicle speed decreases below

approximately 5 MPH (8 km/h).

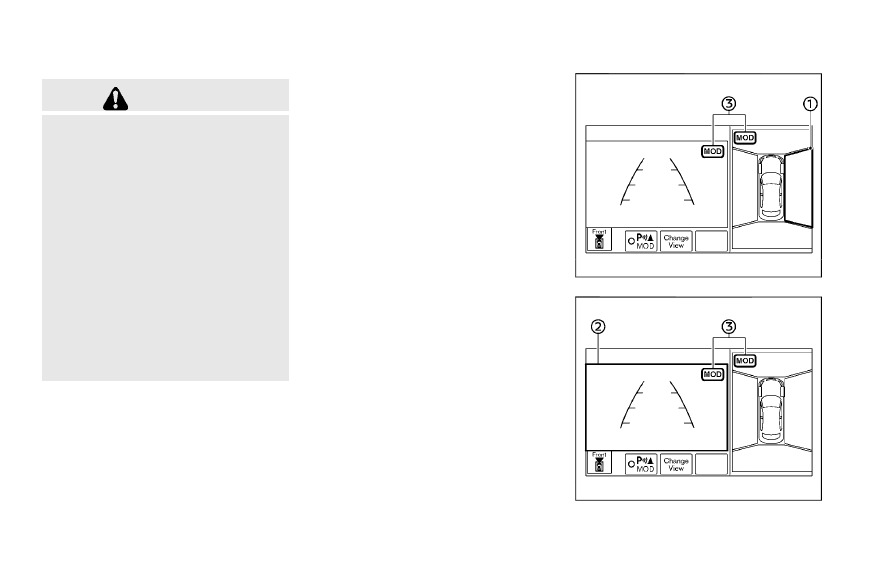

JVH1710X

Bird’s-eye view

JVH1711X

Front view / rear view

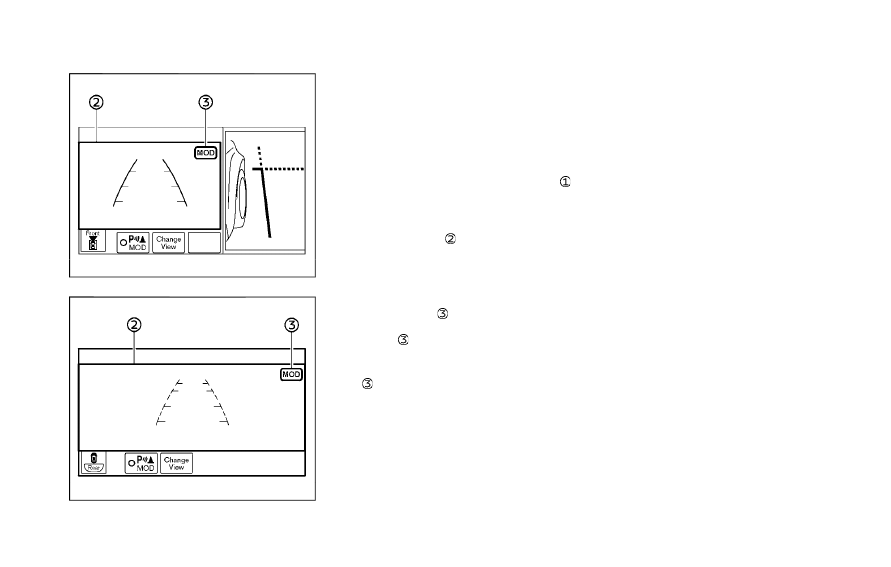

JVH1698X

Rear and front-side views

JVH1699X

Front-wide view / rear-wide view

When the MOD system detects moving
objects near the vehicle, the yellow frame
will be displayed on the view where the
objects are detected and a chime will sound
once. While the MOD system continues to
detect moving objects, the yellow frame
continues to be displayed.

In the bird’s-eye view, the yellow frame

is

displayed on each camera image (front, rear,
right, left) depending on where moving
objects are detected.

The yellow frame

is displayed on each

view in the front view, front-wide view, rear
view and rear-wide view modes.

While the sonar is beeping, the MOD system
does not chime.

A blue MOD icon

is displayed in the view

where the MOD system is operative. A gray
MOD icon

is displayed in the view where

the MOD system is not operative.

If the MOD system is turned off, the MOD
icon

is not displayed.

The MOD system operates in the following
conditions when the camera view is dis-
played:
. When the shift lever is in the P (Park) or N

(Neutral) position and the vehicle is
stopped, the MOD system detects the
moving objects in the bird’s-eye view.
The MOD system will not operate if the

outside mirror is moving in or out or if
either door is opened.

. When the shift lever is in the D (Drive)

position and the vehicle speed is below
approximately 5 MPH (8 km/h), the
MOD system detects moving objects in
the front view or front-wide view.

. When the shift lever is in the R (Reverse)

position and the vehicle speed is below
approximately 5 MPH (8 km/h), the
MOD system detects moving objects in
the rear view or rear-wide view. The
MOD system will not operate if the trunk
is open.

The MOD system does not detect moving
objects in the front-side view. The MOD icon
is not displayed on the screen when in front-
side view.

Monitor, climate, audio, phone and voice recognition systems

4-29

4-30

Monitor, climate, audio, phone and voice recognition systems

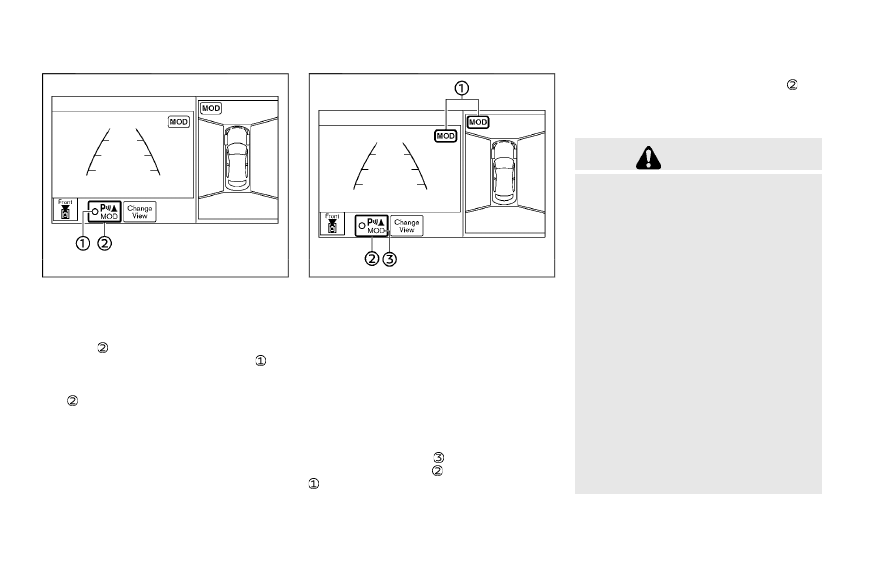

JVH1712X

TURNING ON AND OFF THE MOD
SYSTEM

When the MOD is active and the Sonar/
MOD key

is selected, the MOD system will

turn off temporarily and the indicator

will

turn off. (A camera-aiding sonar will turn off
at the same time.) When the Sonar/MOD
key

is selected again, the indicator will

turn on and the MOD system will turn back
on.

JVH1713X

MOD function setting

To set up the MOD function to your
preferred settings, push the SETTING but-
ton, select “Camera/Sonar” key, and then
select the “Camera” key on the center
display.

Moving Object Detection:

When this item is turned on, the MOD is
activated. When this item is turned off
(indicator turns off), the MOD system is
deactivated. When the MOD system is
deactivated, “MOD”

will disappear on

the Sonar/MOD key

and the MOD icon

will disappear as well.

When the sonar is turned off on the setting

menu as well, the Sonar/MOD key

will

disappear.

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for MOD. Failure to operate the vehicle
in accordance with these system limita-
tions could result in serious injury or
death.
. Excessive noise (for example, audio

system volume or open vehicle win-
dow) will interfere with the chime
sound, and it may not be heard.

. The MOD system performance will be

limited according to environmental
conditions and surrounding objects
such as:

— When there is low contrast be-

tween background and the mov-
ing objects.

— When there is blinking source of

light.

— When strong light such as an-

other vehicle’s headlight or sun-
light is present.

— When camera orientation is not in

its usual position, such as when
mirror is folded.

— When there is dirt, water drops or

snow on the camera lens.

— When the position of the moving

objects in the display is not chan-
ged.

. The MOD system might detect flow-

ing water droplets on the camera
lens, white smoke from the muffler,
moving shadows, etc.

. The MOD system may not function

properly depending on the speed,
direction, distance or shape of the
moving objects.

. If your vehicle sustains damage to the

parts where the camera is installed,
leaving it misaligned or bent, the
sensing zone may be altered and the
MOD system may not detect objects
properly.

. When the temperature is extremely

high or low, the screen may not
display objects clearly. This is not a
malfunction.

JVH1271X

SYSTEM MAINTENANCE

CAUTION

. Do not use alcohol, benzine or thinner

to clean the camera. This will cause
discoloration. To clean the camera,
wipe with a cloth dampened with
diluted mild cleaning agent and then
wipe with a dry cloth.

. Do not damage the camera as the

monitor screen may be adversely
affected.

If dirt, rain or snow accumulates on any of
the cameras

, the MOD system may not

operate properly. Clean the camera by
wiping with a cloth dampened with a diluted
mild cleaning agent and then wiping with a
dry cloth.

Monitor, climate, audio, phone and voice recognition systems

4-31
