● This system will not adapt automatically to

road conditions. This system should be used

in evenly flowing traffic. Do not use the sys-

tem on roads with sharp curves, or on icy

roads, in heavy rain or in fog.

The distance sensor will not detect under most

conditions:
● Stationary and slow moving vehicles
● Pedestrians or objects in the roadway
● Oncoming vehicles in the same lane
● Motorcycles traveling offset in the travel

lane

This system will not automatically brake the ve-

hicle to a stop.

WARNING

● As there is a performance limit to the dis-

tance control function, never rely solely on

the Intelligent Cruise Control system. This

system does not correct careless, inatten-

tive or absent-minded driving, or overcome

poor visibility in rain, fog, or other bad

weather. Decelerate the vehicle speed by de-

pressing the brake pedal, depending on the

distance to the vehicle ahead and the sur-

rounding circumstances in order to maintain

a safe distance between vehicles.

● Although the brake operation is controlled

by the system, the system does not auto-

matically stop the vehicle. If the vehicle

speed falls below approximately 20 MPH (32

km/h), the Intelligent Cruise Control system

is automatically canceled and a warning

chime sounds. (The brake control is also

canceled.)

● The system may not detect the vehicle in

front of you in certain road or weather condi-

tions. To avoid accidents, never use the In-

telligent Cruise Control system under the

following conditions:

– On roads where the traffic is heavy or

there are sharp curves

– On slippery road surfaces such as on ice

or snow, etc.

– During bad weather (rain, fog, snow, etc.)
– When the windshield wiper is operated at

the low speed (LO) or high speed (HI) po-

sition, the Intelligent Cruise Control sys-

tem is automatically canceled.

– When strong light (for example, at sun-

rise or sunset) is directly shining on the

front of the vehicle

– When rain, snow or dirt adhere to the sys-

tem sensor

– On steep downhill roads (the vehicle may

go beyond the set vehicle speed and fre-

quent braking may result in overheating

the brakes)

– On repeated uphill and downhill roads
– When traffic conditions make it difficult to

keep a proper distance between vehicles

because of frequent acceleration or

deceleration

● Do not use the Intelligent Cruise Control sys-

tem if you are towing a trailer. The system

may not detect a vehicle ahead.

5-28

Starting and driving

w

—

—

05/15/09—pattie

X

● In some road or traffic conditions, a vehicle

or object can unexpectedly come into the

sensor detection zone and cause automatic

braking. You may need to control the dis-

tance from other vehicles using the accelera-

tor pedal. Always stay alert and avoid using

the ICC system when it is not recommended

in this section.

VEHICLE-TO-VEHICLE DISTANCE

CONTROL MODE OPERATION

Always pay attention to the operation of the

vehicle and be ready to instructionly control the

proper following distance. The vehicle-to-

vehicle distance control mode of the Intelligent

Cruise Control (ICC) system may not be able to

maintain the selected distance between ve-

hicles (following distance) or selected vehicle

speed under some circumstances.

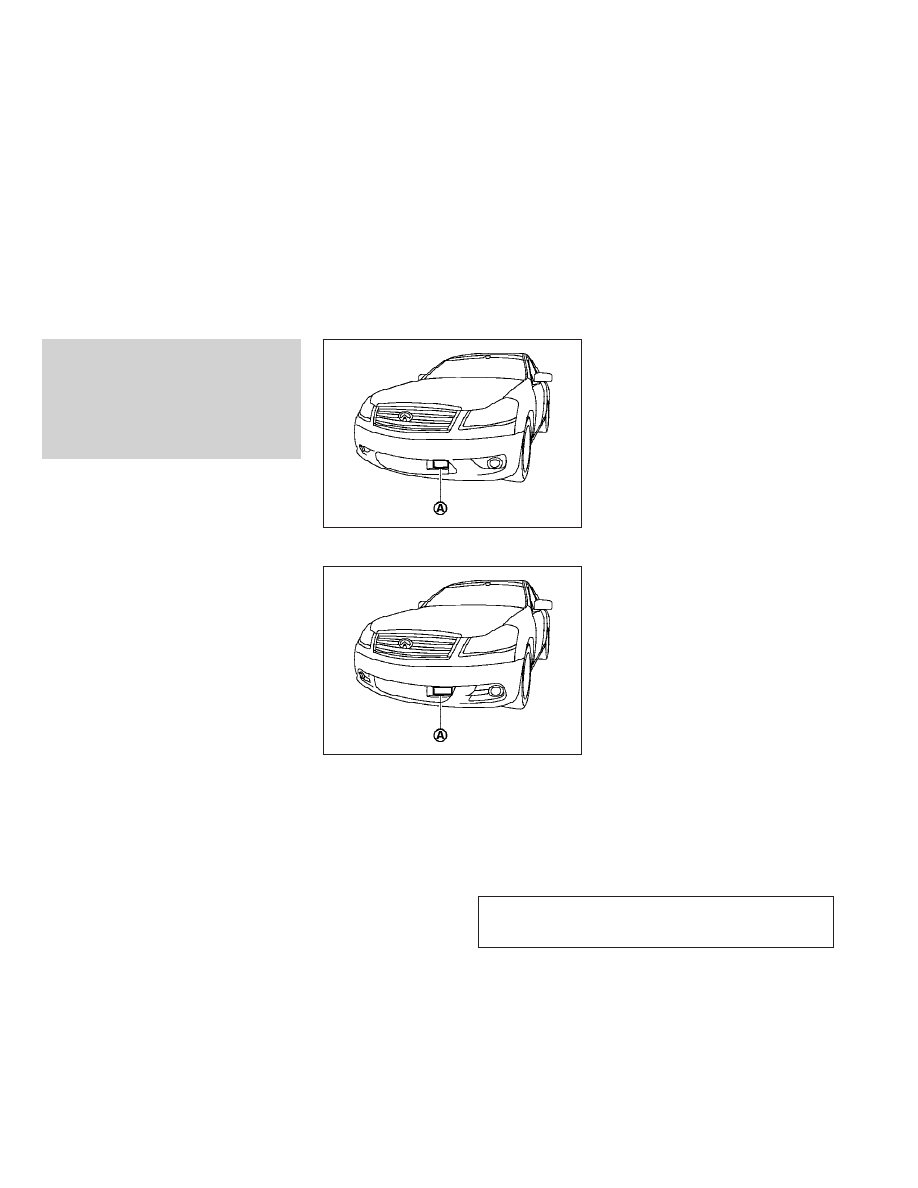

The vehicle-to-vehicle distance control mode

uses a sensor

s

A

located on the front of the

vehicle to detect vehicles traveling ahead. The

sensor generally detects the signals returned

from the reflectors on a vehicle ahead. There-

fore, if the sensor cannot detect the reflector on

the vehicle ahead, the ICC system may not

maintain the selected distance.
The following are some conditions in which the

sensor cannot detect the signals:
● When the reflector of the vehicle ahead is

positioned high on the vehicle (trailer, etc.)

● When the reflector on the vehicle ahead is

missing, damaged or covered

● When the reflector of the vehicle ahead is

covered with dirt, snow and road spray

Type A

SSD0676

Type B

SSD0695

Starting and driving

5-29

w

—

—

05/15/09—pattie

X

● When the snow or road spray from traveling

vehicles reduces the sensor’s visibility

● When dense exhaust or other smoke (black

smoke) from vehicles reduces the sensor’s

visibility

● When excessively heavy baggage is loaded

in the rear seat or the trunk of your vehicle

The ICC system is designed to automatically

check the sensor’s operation within the limita-

tions of the system. When the sensor is covered

with dirt or obstructs, the system will automati-

cally be canceled. If the sensor is covered with

ice, a transparent or translucent vinyl bag, etc.,

the ICC system may not detect them. In these

instances, the vehicle-to-vehicle distance con-

trol mode may not cancel and may not be able

to maintain the selected following distance

from the vehicle ahead. Be sure to check and

clean the sensor regularly.
The vehicle-to-vehicle distance control mode is

designed to maintain a selected distance and

reduce the speed to match the slower vehicle

ahead; the system will decelerate the vehicle as

necessary. However, the ICC system can only

apply up to 25% of the vehicles total braking

power. This system should only be used when

traffic conditions allow vehicle speeds to re-

main fairly constant or when vehicle speeds

change gradually. If a vehicle moves into the

traveling lane ahead or if a vehicle traveling

ahead rapidly decelerates, the distance be-

tween vehicles may become closer because the

ICC system cannot decelerate the vehicle

quickly enough. If this occurs, the ICC system

will sound a warning chime and blink the

system display to notify the driver to take

necessary action.
The system will cancel and a warning chime will

sound if the speed falls below approximately 20

MPH (32 km/h). The system will also disengage

below the 20 MPH (32 km/h) cut-off speed or

over the maximum set speed.
See “Approach warning” later in this section.
The following items are controlled in the

vehicle-to-vehicle distance control mode:
● When there are no vehicles traveling ahead,

the vehicle-to-vehicle distance control mode

maintains the speed set by the driver. The

set speed range is between approximately

25 and 90 MPH (40 and 144 km/h).

● When there is a vehicle traveling ahead, the

vehicle-to-vehicle distance control mode ad-

justs the speed to maintain the distance,

selected by driver, from the vehicle ahead.

The adjusting speed range is between ap-

proximately 20 MPH (32 km/h) and up to the

set speed.

● When the vehicle traveling ahead has moved

out from its lane of travel, the vehicle-to-

vehicle distance control mode accelerates

and maintains vehicle speed up to the set

speed.

The ICC system does not control vehicle speed

or warn you when you approach stationary and

slow moving vehicles. You must pay attention to

vehicle operation to maintain proper distance

from vehicles ahead when approaching toll

gates or traffic congestion.

5-30

Starting and driving

w

—

—

05/15/09—pattie

X

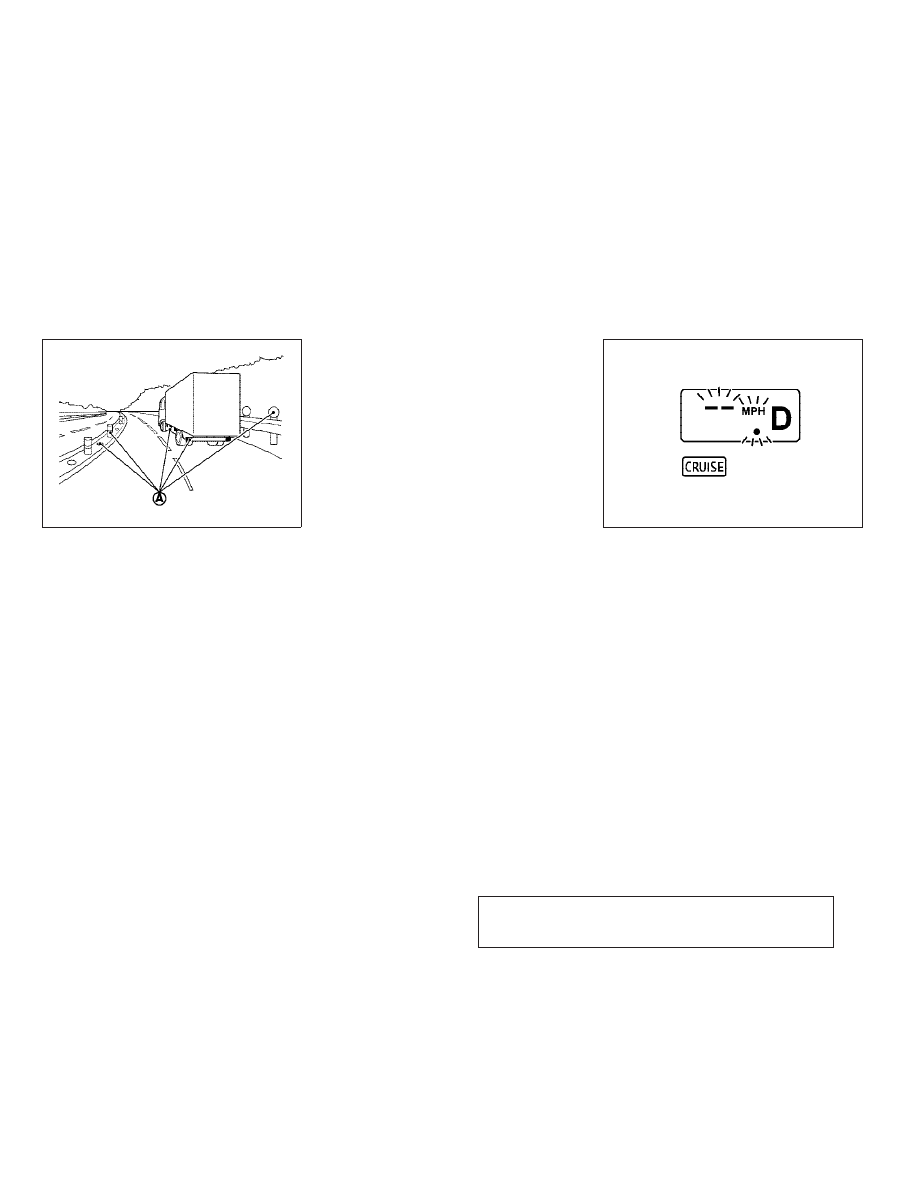

The detection zone of the ICC sensor is limited.

A vehicle ahead must be in the detection zone

for the vehicle-to-vehicle distance detection

mode to maintain the selected distance from

the vehicle ahead.
A vehicle ahead may move outside of the de-

tection zone due to its position within the same

lane of travel. Motorcycles may not be detected

in the same lane ahead if they are traveling

offset from the centerline of the lane. A vehicle

that is entering the lane ahead may not be

detected until the vehicle has completely

moved into the lane.

If this occurs, the ICC

system may warn you by blinking the system

indicator and sounding the chime. The driver

may have to instructionly control the proper dis-

tance away from vehicle traveling ahead.

SSD0252

Starting and driving

5-31

w

—

—

05/19/09—tbrooks

X

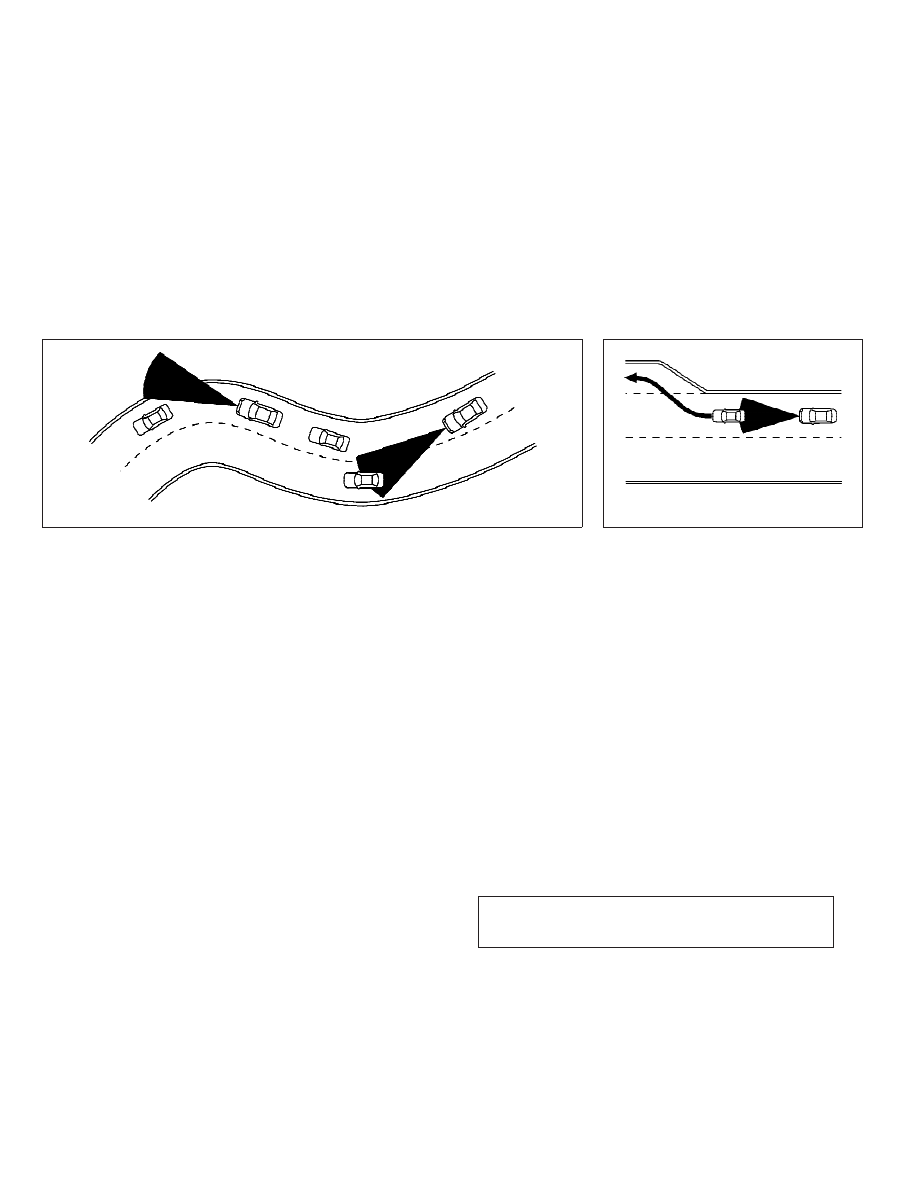

When driving on some roads, such as winding,

hilly, curved, narrow roads, or roads which are

under construction, the ICC sensor may detect

vehicles in a different lane, or may temporarily

not detect a vehicle traveling ahead. This may

cause the ICC system to decelerate or acceler-

ate the vehicle.

The detection of vehicles may also be affected

by vehicle operation (steering maneuver or trav-

eling position in the lane, etc.) or vehicle con-

dition.

If this occurs, the ICC system may warn

you by blinking the system indicator and sound-

ing the chime unexpectedly. You will have to

instructionly control the proper distance away from

the vehicle traveling ahead.

When driving on the freeway at a set speed and

approaching a slower traveling vehicle ahead,

the ICC system will adjust the speed to maintain

the distance, selected by the driver, from the

vehicle ahead. If the vehicle ahead changes

lanes or exits the freeway, the ICC system will

accelerate and maintain the speed up to the set

speed. Pay attention to the driving operation to

maintain control of the vehicle as it accelerates

to the set speed.
The vehicle may not maintain the set speed on

winding or hilly roads. If this occurs, you will

have to instructionly control the vehicle speed.

SSD0253

SSD0254

5-32

Starting and driving

w

—

—

05/15/09—pattie

X

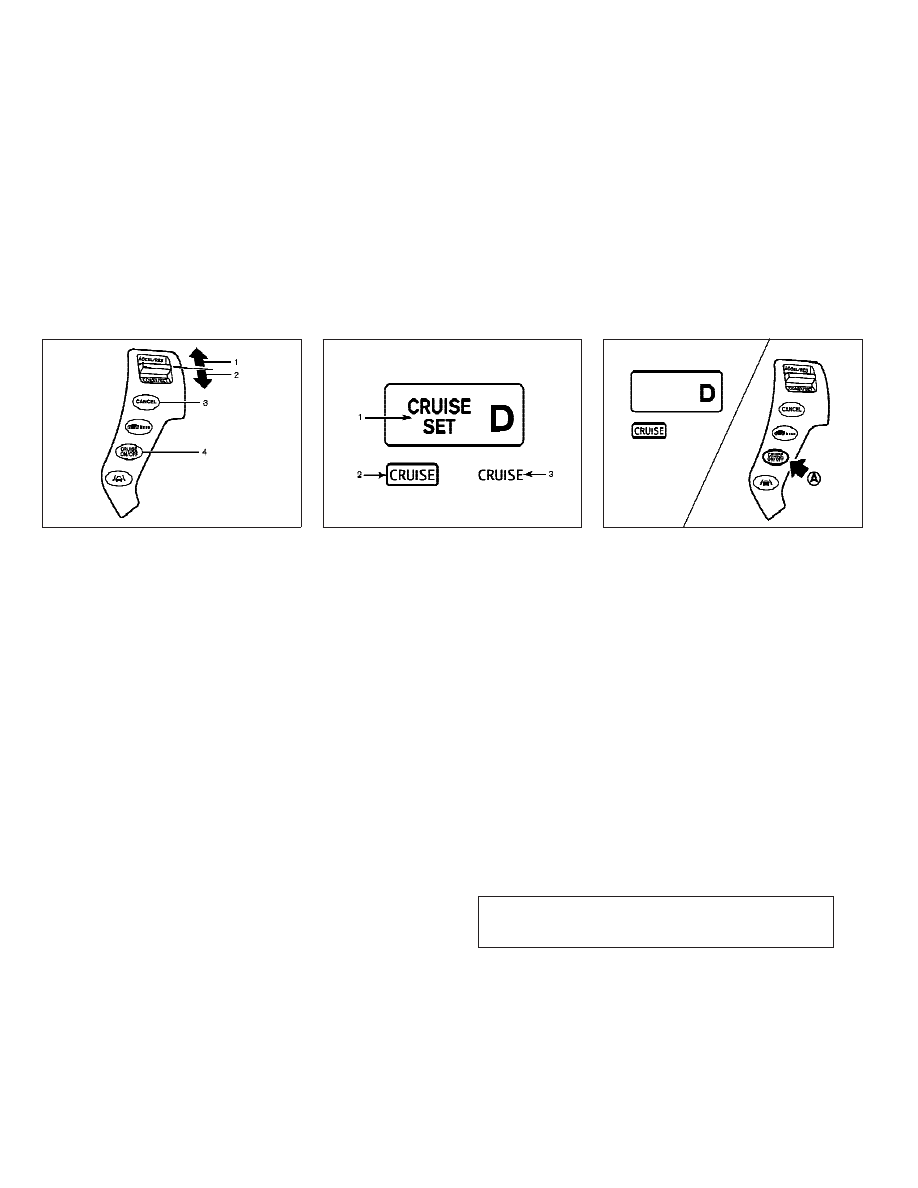

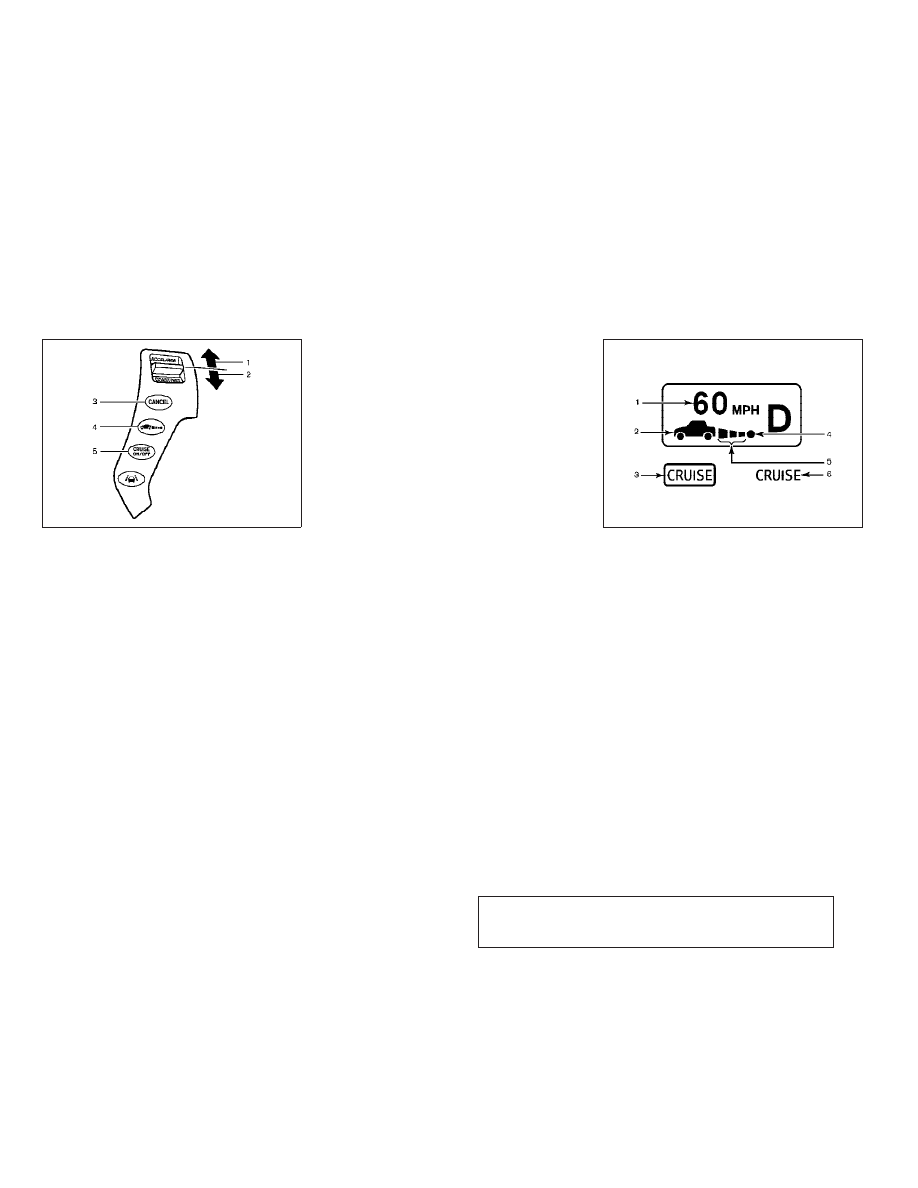

Intelligent cruise control switch

The system is operated by a MAIN switch and

four control switches, all mounted on the steer-

ing wheel.
1) RESUME/ACCELERATE switch:

Resumes set speed or increases speed

incrementally.

2) SET/COAST switch:

Sets desired cruise speed, reduces speed

incrementally.

3) CANCEL switch:

Deactivates the system without erasing

the set speed.

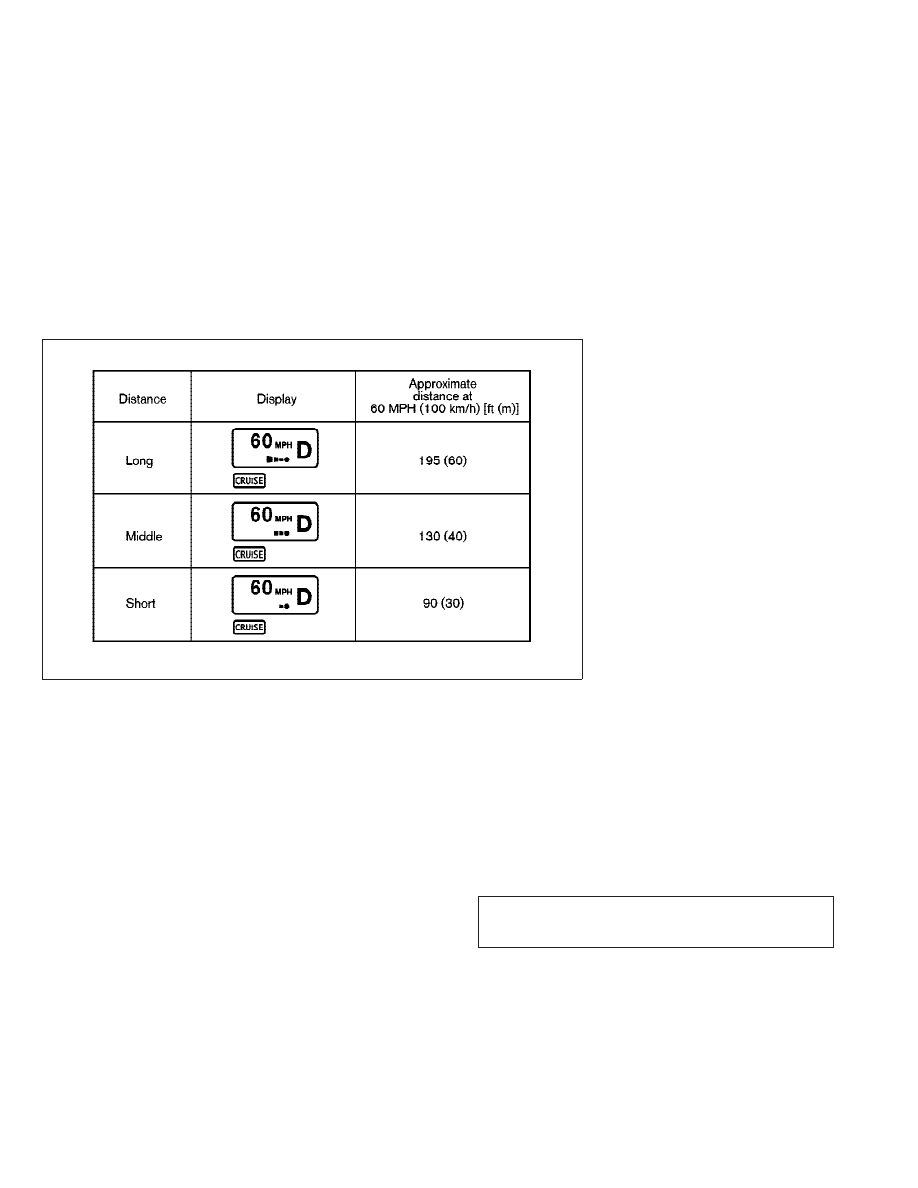

4) DISTANCE switch:

Changes the vehicle’s following distance:

● Long
● Middle
● Short

5) MAIN switch:

Master switch to activate the system

Intelligent cruise control system

display and indicators

The display is located under the tachometer.
1) Set vehicle speed indicator:

Indicates the set vehicle speed.

For Canadian models, the speed is dis-

played in km/h.

2) Vehicle ahead detection indicator:

Indicates whether it detects a vehicle in

front of you.

3) MAIN switch indicator light (green):

Indicates that the MAIN switch is ON.

4) Indicates your vehicle

SSD0675

SSD0457

Starting and driving

5-33

w

—

—

05/19/09—tbrooks

X

5) Set distance indicator:

Displays the selected distance between

vehicles set with the DISTANCE switch.

6) Intelligent Cruise Control system warning

light (orange):

The light comes on if there is a malfunc-

tion in the ICC system.

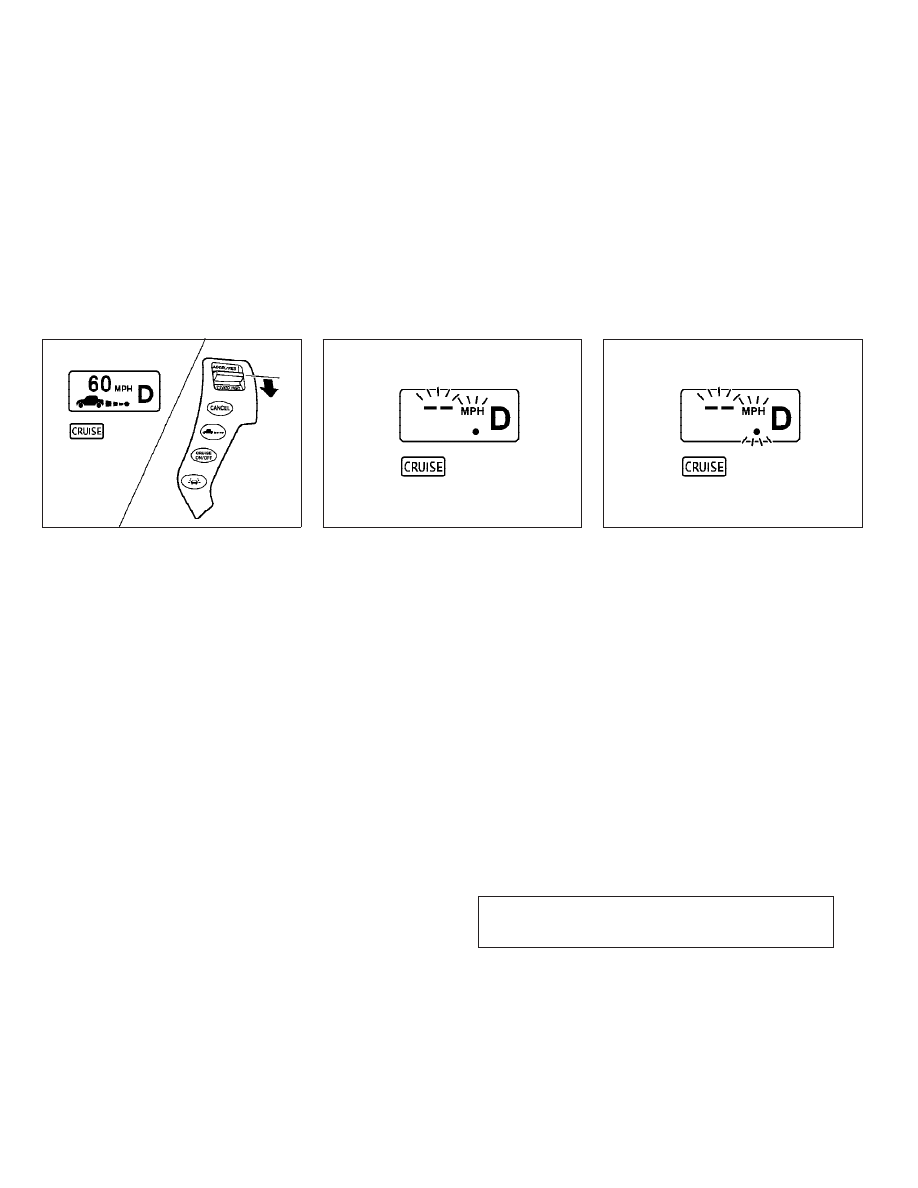

When the ignition switch is pushed to the ON

position, the indicators come on as illustrated

to check for a burned-out bulb, and it turns off

when the engine is started.

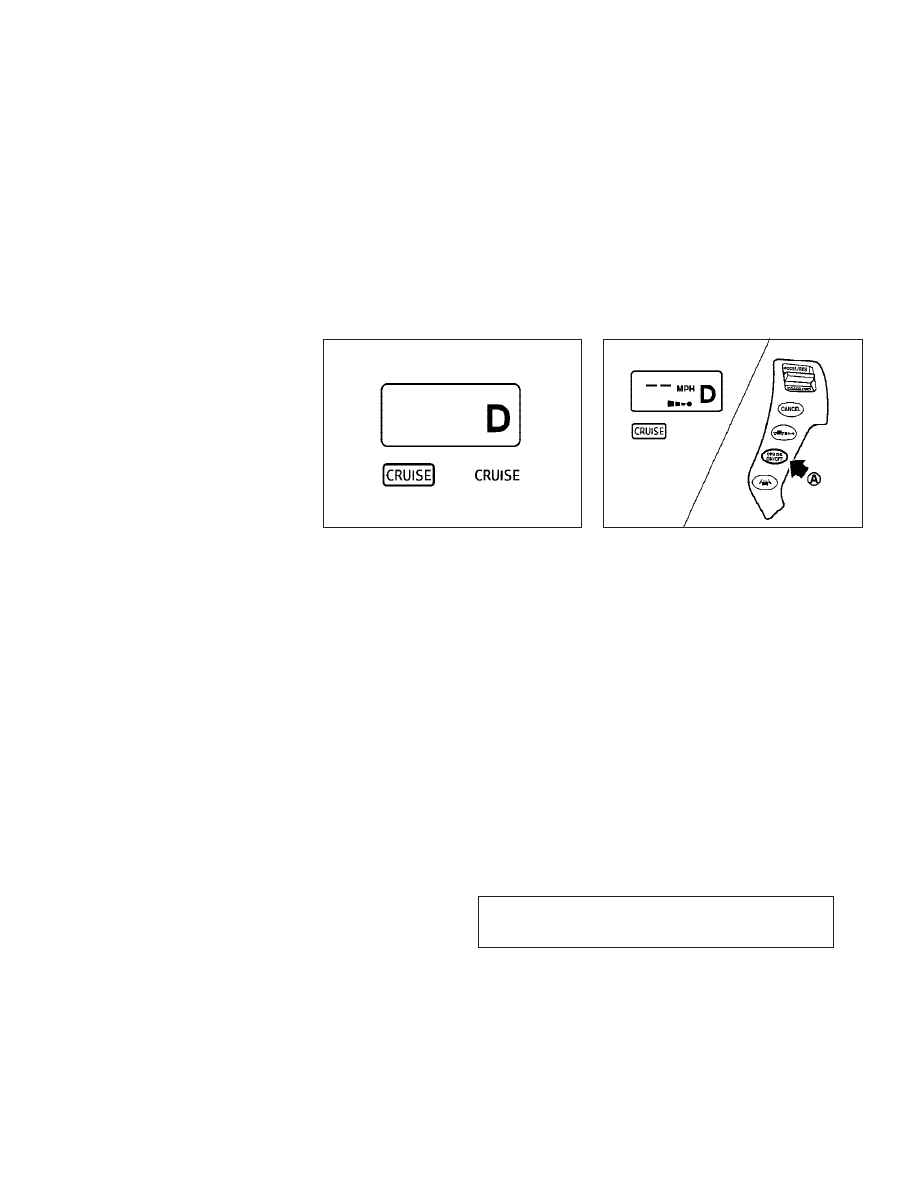

Operating vehicle-to-vehicle distance

control mode

To turn on the cruise control, quickly push and

release the MAIN switch

s

A

on. The cruise

indicator light, set distance indicator and set

vehicle speed indicator come on and in a

standby state for setting.

SSD0458

SSD0678

5-34

Starting and driving

w

—

—

05/19/09—tbrooks

X

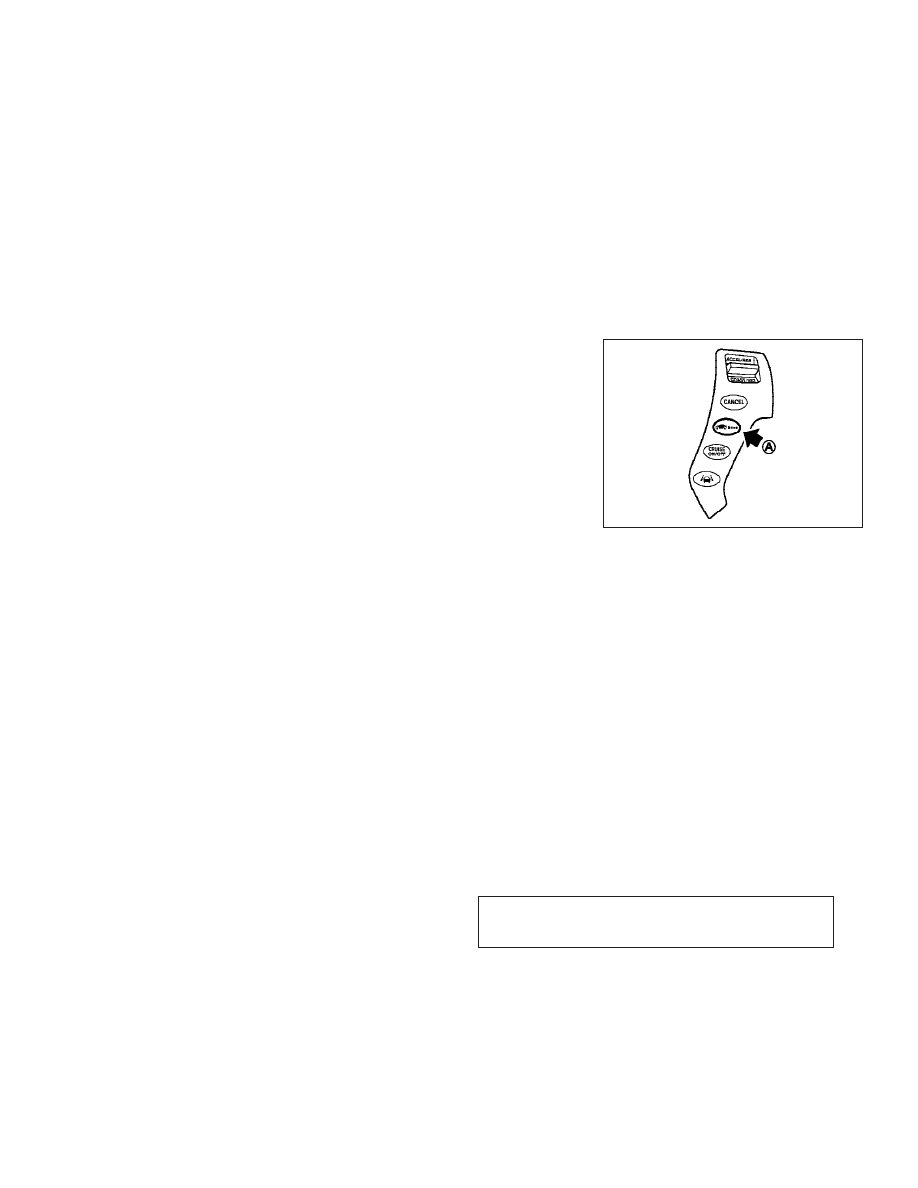

To set cruising speed, accelerate your vehicle to

the desired speed, push the SET/COAST switch

and release it. (Vehicle ahead detection indica-

tor, set distance indicator and set vehicle speed

indicator come on.) Take your foot off the

accelerator pedal. Your vehicle will maintain the

set speed.

When the SET/COAST switch is pushed under

the following conditions, the system cannot be

set and the ICC indicators will blink for approxi-

mately 2 seconds:
● When traveling below 25 MPH (40 km/h) and

the vehicle ahead is not detected

● When the selector lever is not in the D, DS or

Instruction mode

● When the windshield wipers are operating at

low (LO) or high speed (HI). If the vehicle is

equipped with a rain-sensing auto wiper, the

system may cancel when the wipers are

operating at the intermittent (INT) speed.

● When the brakes are operated by the driver

When the SET/COAST switch is pushed under

the following conditions, the system cannot be

set.
A warning chime will sound and the ICC indica-

tors will blink.
● When the SNOW mode switch is ON (To use

the ICC system, turn off the SNOW mode

switch, push the MAIN switch to turn off the

ICC and reset the ICC switch by pressing the

MAIN switch again.)
For details about the SNOW mode switch,

see “SNOW MODE SWITCH” in the “2. Instru-

ments and controls” section.

SSD0679

SSD0821

SSD0465

Starting and driving

5-35

w

—

—

05/19/09—tbrooks

X

● When the VDC system is off (To use the ICC

system, turn on the VDC system. Push the

MAIN switch to turn off the ICC system and

reset the ICC switch by pushing the MAIN

switch again.)
For details about the VDC system, see “VE-

HICLE DYNAMIC CONTROL (VDC) SYSTEM”

later in this section.

● When ABS or VDC (including the traction

control system) is operating

● When driving into a strong light (i.e., sun-

light)

● When a wheel is slipping (To use the ICC

system, make sure the wheels are no longer

slipping. Push the MAIN switch to turn off

the ICC, and reset the ICC system by pushing

the MAIN switch again.)

1. System set display with vehicle ahead
2. System set display without vehicle ahead

System operation

WARNING

Normally when controlling the distance to a

vehicle ahead, this system automatically accel-

erates or decelerates your vehicle according to

the speed of the vehicle ahead. Depress the

accelerator to properly accelerate your vehicle

when acceleration is required for a lane

change. Depress the brake pedal when decel-

eration is required to maintain a safe distance

to the vehicle ahead due to its sudden braking

or if a vehicle cuts in. Always stay alert when

using the ICC system.

SSD0461

5-36

Starting and driving

w

—

—

05/19/09—tbrooks

X

The driver sets the desired vehicle speed based

on the road conditions. The ICC system main-

tains the set vehicle speed, similar to standard

cruise control, as long as no vehicle is detected

in the lane ahead.
The ICC system displays the set speed.
Vehicle detected ahead :
When a vehicle is detected in the lane ahead,

the ICC system decelerates the vehicle by con-

trolling the throttle and applying the brakes to

match the speed of a slower vehicle ahead. The

system then controls the vehicle speed based

on the speed of the vehicle ahead to maintain

the driver selected distance.
The stop lights of the vehicle come on stop lights

when braking is performed by the ICC system.
When the brake operates, a noise may be heard.

This is not a malfunction.
When a vehicle ahead is detected, the vehicle

ahead detection indicator comes on. The ICC

system will also display the set speed and

selected distance.

Vehicle ahead not detected :
When a vehicle is no longer detected ahead, the

ICC system gradually accelerates your vehicle to

resume the previously set vehicle speed. The

ICC system then maintains the set speed.
When a vehicle is no longer detected the vehicle

ahead detection indicator turns off.
If a vehicle ahead appears during acceleration

to the set vehicle speed or any time the ICC

system is in operation, the system controls the

distance to that vehicle.

When passing another vehicle, the set speed

indicator will flash when the vehicle speed

exceeds the set speed. The vehicle detect indi-

cator will turn off when the area ahead of the

vehicle is open. When the pedal is released, the

vehicle will return to the previously set speed.
Even though your vehicle speed is set in the ICC

system, you can depress the accelerator pedal

when it is necessary to accelerate your vehicle

rapidly.

SSD0462

Starting and driving

5-37

w

—

—

05/15/09—pattie

X

How to change the set vehicle speed

To cancel the preset speed, use any of these

methods:
● Push the CANCEL switch. The set vehicle

speed indicator will go out.

● Tap the brake pedal. The set vehicle speed

indicator will go out.

● Turn the MAIN switch off. Both the MAIN

switch indicator and set vehicle speed indi-

cator will go out.

To reset at a faster cruising speed, use one of

the following methods:
● Depress the accelerator pedal. When the

vehicle attains the desired speed, push and

release the SET/COAST switch.

● Push and hold the RESUME/ACCELERATE

switch. The set vehicle speed will increase

by approximately 5 MPH (5 km/h for

Canada).

● Push,

then

quickly

release

the

RESUME/ACCELERATE switch. Each time you

do this, the set speed will increase by

approximately 1 MPH (1 km/h for Canada).

To reset at a slower cruising speed, use one of

the following methods:
● Lightly tap the brake pedal. When the ve-

hicle attains the desired speed, push the

SET/COAST switch and release it.

● Push and hold the SET/COAST switch. The

set vehicle speed will decrease by approxi-

mately 5 MPH (5 km/h for Canada).

● Push, then quickly release the SET/COAST

switch. Each time you do this, the set speed

will decrease by approximately 1 MPH (1

km/h for Canada).

To resume the preset speed, push and release

the RESUME/ACCELERATE switch. The vehicle

will resume the last set cruising speed when the

vehicle speed is over 25 MPH (40 km/h).

How to change the set distance to

the vehicle ahead

The distance to the vehicle ahead can be se-

lected at any time depending on the traffic

conditions.
Each time the DISTANCE switch

s

A

is pushed,

the set distance will change to long, middle,

short and back to long again in that sequence.

SSD0680

5-38

Starting and driving

w

—

—

05/15/09—pattie

X

● The distance to the vehicle ahead will

change according to the vehicle speed. The

higher the vehicle speed, the longer the

distance.

● If the engine is stopped, the set distance

becomes “long”. (Each time the engine is

started, the initial setting becomes “long”.)

Approach warning

If your vehicle comes closer to the vehicle

ahead due to rapid deceleration of that vehicle

or if another vehicle cuts in, the system warns

the driver with the chime and ICC system dis-

play. Decelerate by depressing the brake pedal

to maintain a safe vehicle distance if:
● The chime sounds.
● The vehicle ahead detection and set dis-

tance indicator blink.

The warning chime may not sound in some

cases when there is a short distance between

vehicles. Some examples are:
● When the vehicles are traveling at the same

speed and the distance between vehicles is

not changing

● When the vehicle ahead is traveling faster

and the distance between vehicles is in-

creasing

● When a vehicle cuts in near your vehicle
The warning chime will not sound in the follow-

ing cases:
● When your vehicle approaches vehicles that

are parked or moving slowly.

● When the accelerator pedal is depressed,

overriding the system.

SSD0464

Starting and driving

5-39

w

—

—

05/15/09—pattie

X

NOTE:
The approach warning chime may sound and the

system display may blink when the ICC sensor

detects some reflectors

s

A

which are fitted on

vehicles in other lanes or on the side of the road.

This may cause the ICC system to decelerate or

accelerate the vehicle. The ICC sensor may de-

tect these reflectors when the vehicle is driven

on winding roads, hilly roads or when entering

or exiting a curve. The ICC sensor may also de-

tect reflectors on narrow roads or in road con-

struction zones. In these cases you will have to

manually control the proper distance ahead of

your vehicle.

Also, the sensor sensitivity can be affected by

vehicle operation (steering maneuver or driving

position in the lane) or traffic or vehicle condi-

tion (for example, if a vehicle is being driven

with some damage).

Automatic cancellation

A chime sounds under the following conditions

and the control is automatically canceled.
● When the vehicle speed falls below approxi-

mately 20 MPH (32 km/h)

● When the selector lever is not in the D, DS or

Manual mode

● When the windshield wipers are operating at

low (LO) or high speed (HI). If the vehicle is

equipped with a rain sensing auto-wiper, the

system may cancel when the wipers are set

to intermittent (INT).

● When the SNOW mode switch is turned on
● When the VDC is turned off
● When the VDC operates
● When the engine coolant temperature be-

comes excessively high

Warning light and display

Condition A :
The chime sounds and the Intelligent Cruise

Control system is canceled automatically in the

conditions described below. Part of the system

display will come on or blink, making it impos-

sible to set.
● When the VDC is turned off
● When the ABS or VDC (including the traction

control system) operates

● When a tire slips
● When the SNOW mode switch is turned on
● When strong light (sunlight, etc.) is directly

shining on the front of the vehicle

SSD0284A

SSD0465

5-40

Starting and driving

w

—

—

05/19/09—tbrooks

X

Action to take :
When the conditions listed above are no longer

present, turn the system off using the Intelli-

gent Cruise Control MAIN Switch. Turn the ICC

system back on to use the system.

Condition B :
When the sensor window is dirty, making it

impossible to detect a vehicle ahead, the ICC

system is automatically canceled.
The chime sounds and the ICC system warning

light (orange) will come on and the “CLEAN

SENSOR” indicator will appear.
Action to take :
If the warning light comes on, park the vehicle

in a safe place, turn the engine off. Clean the

sensor window with a soft cloth and then

perform the settings again.

Condition C :
When the ICC system is not operating properly,

the chime sounds and the ICC system warning

light (orange) will come on.
Action to take :
If the warning light comes on, park the vehicle

in a safe place. Turn the engine off, restart the

engine, resume driving and set the ICC system

again.
If it is not possible to set the system or the

indicator stays on, it may indicate that the ICC

system is malfunctioning. Although the vehicle

is still driveable under normal conditions, have

the vehicle checked at an INFINITI retailer.

SSD0466

SSD0458

Starting and driving

5-41

w

—

—

05/15/09—pattie

X

Sensor maintenance

The sensor for the ICC system

s

A

is located

below the front bumper.
To keep the ICC system operating properly, be

sure to observe the following:
● Always keep the sensor clean. Wipe with a

soft cloth carefully so as not to damage the

sensor.

● Do not strike or damage the areas around

the sensor. Do not touch or remove the

screw located on the sensor. Doing so could

cause failure or malfunction. If the sensor is

damaged due to an accident, contact an

INFINITI retailer.

● Do not attach a sticker (including transpar-

ent material) or install an accessory near the

sensor. This could cause failure or malfunc-

tion.

CONVENTIONAL (FIXED SPEED) CRUISE

CONTROL MODE

This mode allows driving at a speed between 25

to 89 MPH (40 to 144 km/h) without keeping

your foot on the accelerator pedal.

WARNING

● In the conventional (fixed speed) cruise con-

trol mode, a warning chime does not sound

to warn you if you are too close to the vehicle

ahead, as neither the presence of the vehicle

ahead nor the vehicle-to-vehicle distance is

detected.

● Pay special attention to the distance be-

tween your vehicle and the vehicle ahead of

you or a collision could occur.

● Always confirm the setting in the Intelligent

Cruise Control system display.

● Do not use the conventional (fixed speed)

cruise control mode when driving under the

following conditions:

– when it is not possible to keep the vehicle

at a set speed

– in heavy traffic or in traffic that varies in

speed

– on winding or hilly roads
– on slippery roads (rain, snow, ice, etc.)
– in very windy areas

● Doing so could cause a loss of vehicle control

and result in an accident.

Type A

SSD0676

Type B

SSD0695

5-42

Starting and driving

w

—

—

05/15/09—pattie

X

Conventional (fixed speed) cruise

control switch

1) RESUME/ACCELERATE switch:

Resumes set speed or increases speed

incrementally.

2) SET/COAST switch:

Sets the desired cruise speed, reduces

speed incrementally.

3) CANCEL switch:

Deactivates the system without erasing

the set speed.

4) MAIN switch:

Master switch to activate the system.

Conventional (fixed speed) cruise

control mode display and indicators

The display is located under the tachometer.
1) Cruise set switch indicator:

Displays while the vehicle speed is con-

trolled by the conventional (fixed speed)

cruise control mode of the ICC system.

2) MAIN switch indicator light:

Indicates that the MAIN switch is ON.

3) Cruise control system warning light:

Comes on if there is a malfunction in the

cruise control system.

Operating conventional (fixed speed)

cruise control mode

To turn on the conventional (fixed speed) cruise

control mode, push and hold the MAIN switch

s

A

for longer than about 1.5 seconds.

When pushing the MAIN switch on, the Intelli-

gent Cruise Control system display and the

CRUISE indicator light (green) in the instrument

cluster illuminate. After you hold the MAIN

switch on for longer than about 1.5 seconds, the

Intelligent Cruise Control system display turns

off. The CRUISE indicator light stays lit. You can

now set your desired cruising speed. Pushing

the MAIN switch again will turn the system

completely off.

SSD0681

SSD0468

SSD0682

Starting and driving

5-43

w

—

—

05/19/09—tbrooks

X
